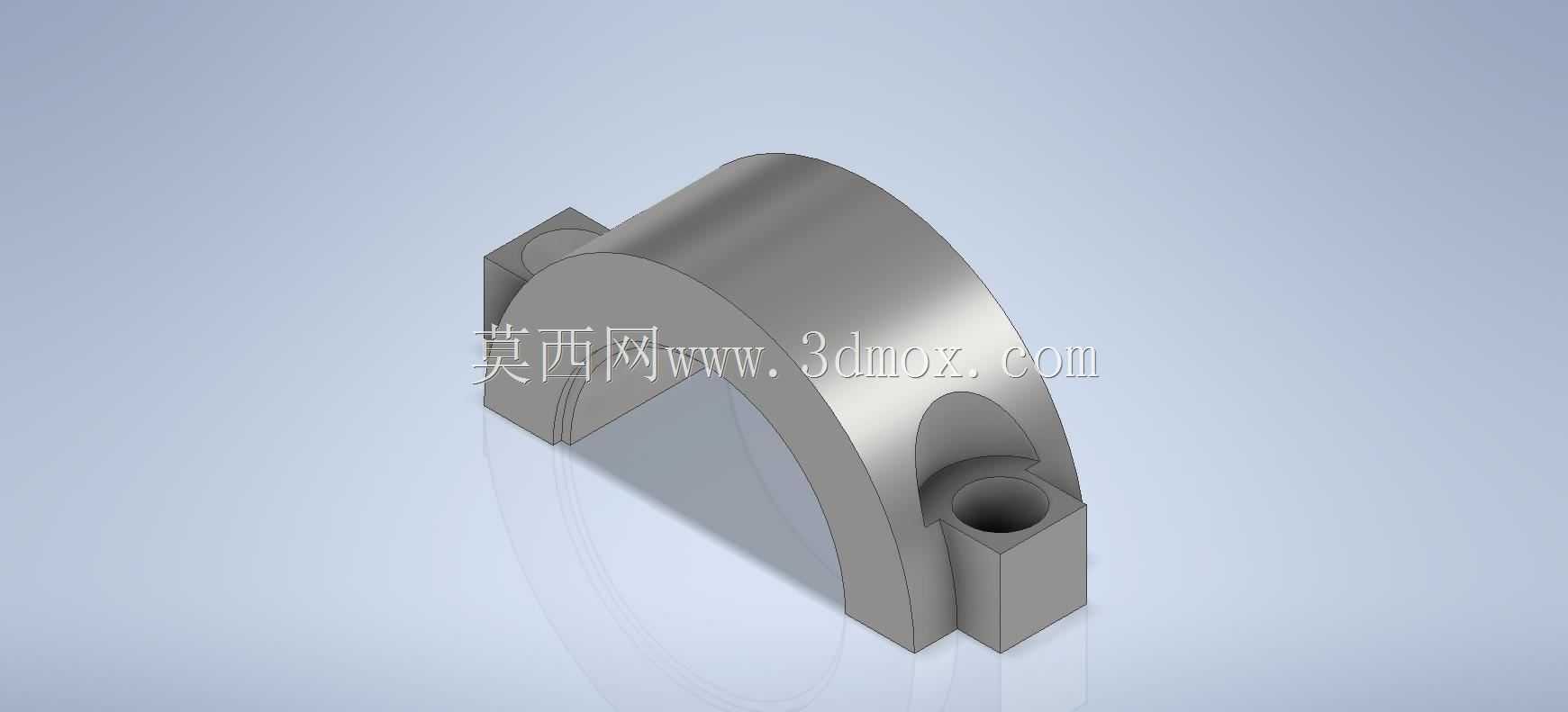

半圆拱形双安装座连接支撑结构件

　　该结构件属于小型机械连接支撑类零件，整体采用半圆拱形主体搭配两端方形安装座的对称布局，在小型自动化设备的检测工位、教学实验台架的传感器安装模块、轻工机械的管线导向支撑场景中均有适配空间。从实际功能来看，拱形主体的弧形曲面可避让穿过的管线、轴类零件或者小型运动部件，避免结构干涉，两端的方形安装座上预留的同轴通孔，可通过螺栓、销轴完成与相邻机架、安装板的固定，同时拱形结构自身的弧形截面能在轻量化的前提下保证足够的抗弯强度，相比实心块状支撑件可减少近四成的材料用量，同时不会出现应力集中导致的结构断裂问题。

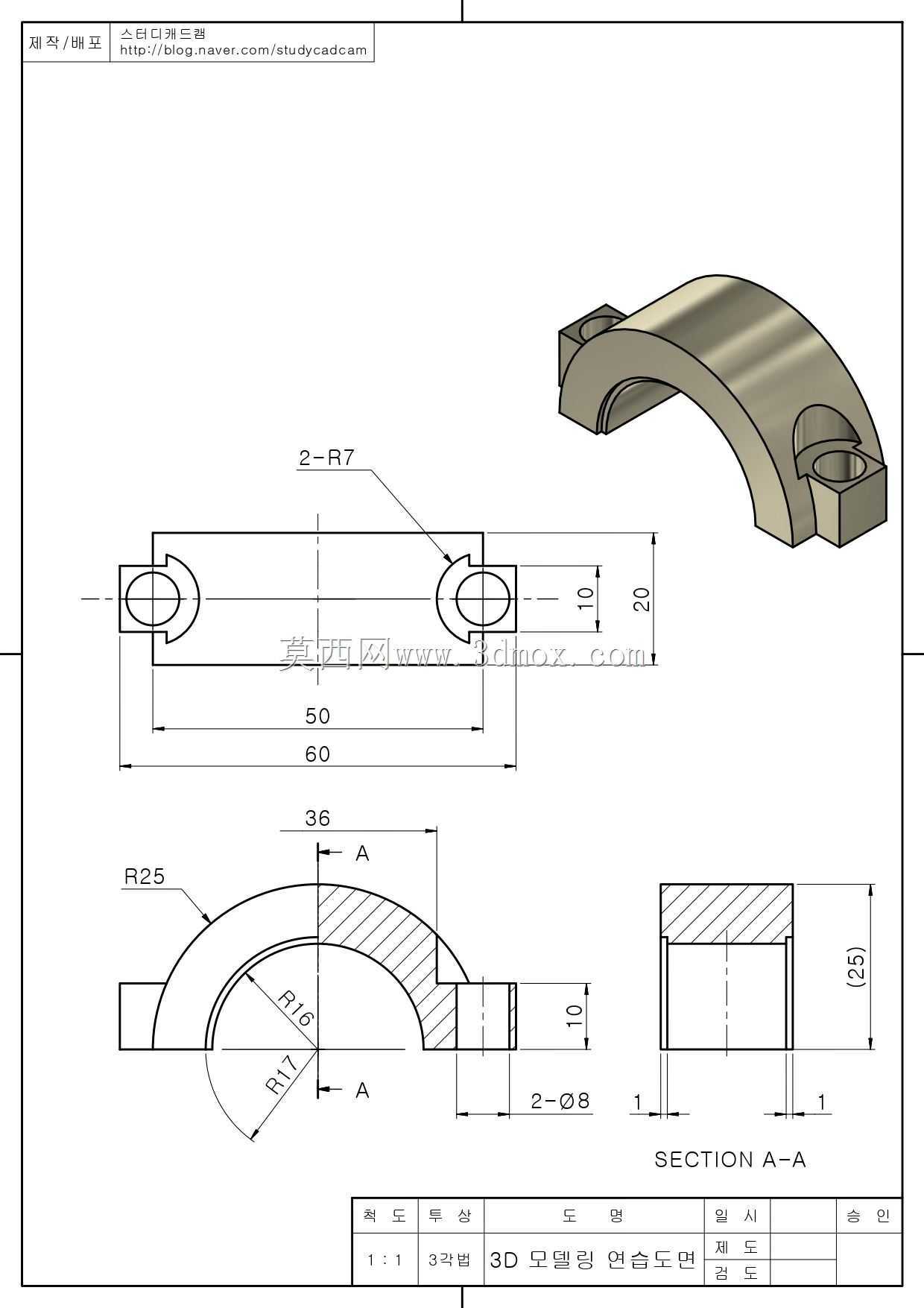

　　设计过程中优先考虑了安装适配性，两端方形安装座的端面做了平面度公差约束，保证安装后与贴合面的接触面积不低于90%，避免安装后出现翘曲、松动的问题；安装孔的位置采用对称布局，两个安装孔的同轴度控制在0.05mm以内，既可以穿入螺栓完成锁紧固定，也可以穿入定位销实现精准定位，适配不同的安装需求。拱形主体的内外圆弧采用同心设计，壁厚保持均匀一致，不管是采用机加工还是注塑、3D打印工艺制作，都能避免因壁厚不均导致的变形、缩孔问题，圆弧与两端安装座的衔接处做了小圆角过渡，可分散受力时的应力集中点，在承受径向载荷时，应力可顺着圆弧面均匀传递到两端安装座，不会在衔接位置出现应力断裂。

　　从安装边界来看，该零件整体占用空间紧凑，安装时仅需保证两端安装座的贴合面平整，预留出螺栓或者销轴的安装操作空间即可，不需要额外的避让空间；拱形部分的内圆弧直径可适配穿过的管线、小直径轴类零件的尺寸，实际应用中可根据穿过件的直径调整圆弧半径，不需要改动两端安装座的安装孔位尺寸，具备一定的通用性。零件的所有棱边均做了微小倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在装配时起到导向作用，方便相邻零件的对位安装。

　　在建模逻辑上，该零件采用基础特征组合的方式构建，先绘制两端方形安装座的轮廓拉伸生成基体，再绘制拱形截面通过拉伸或者扫掠生成主体部分，最后对安装孔、过渡圆角、倒角进行细节处理，整个建模过程逻辑清晰，特征树简洁，后续修改尺寸时仅需调整对应草图的参数即可快速生成不同规格的变体，适合作为三维建模入门阶段的练习案例，帮助初学者掌握对称结构建模、圆弧与平面衔接特征处理、安装孔位同轴度约束的相关技巧。实际生产中，该零件如果用于载荷较小的场景，可采用工程塑料注塑制作，成本低重量轻；如果用于有一定载荷要求的工业场景，可采用铝合金或者不锈钢机加工制作，保证足够的结构强度，表面可根据需求做阳极氧化或者镀锌处理，提升防锈耐腐蚀能力，适配不同的工作环境。
