带侧槽长轴类传感元件壳体结构设计

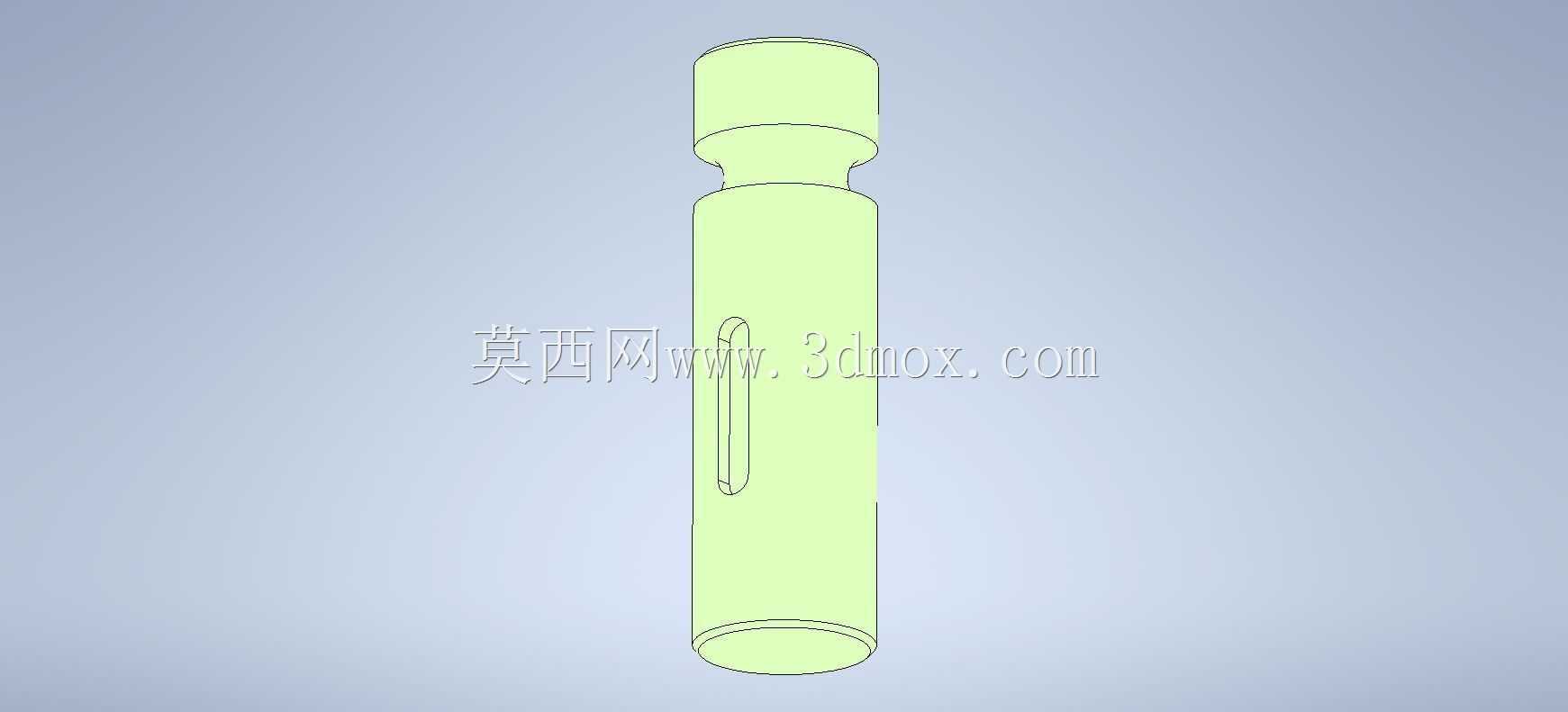

　　该回转类长轴结构主要适配嵌入式传感检测场景，常见于流体管路内部参数探测、狭小设备腔体内的位置反馈单元安装载体，整体采用薄壁空心回转构型，可在保证结构强度的前提下大幅降低整体自重，同时内部空腔可直接容纳传感核心电路板、信号传输线缆等组件，减少额外封装结构带来的装配冗余。从结构构型来看，整体沿轴向分为三段式结构，顶端为直径略大的圆柱端头，端头与主体轴身之间通过圆弧过渡锥面衔接，可在装配时起到导向定位作用，避免硬装配刮伤安装孔内壁；主体轴身占整体长度的七成以上，外圆面加工有一条沿轴向延伸的长条形侧槽，该槽并非减重设计，实际作用是为内部传感元件的感应探头提供探出窗口，同时槽体的直边结构可与安装座上的定位凸台配合，限制壳体周向转动，

　　保证感应探头的探测方向始终对准被测位置，不会因设备运行振动发生角度偏移；轴身底端为敞口设计，边缘做了微小的倒角处理，方便内部组件从底端装入后进行端盖封接。设计过程中优先考虑了安装边界的适配性，整体外圆的直径公差控制在h7级别，可直接与常规的安装通孔实现间隙配合，无需额外定制衬套；顶端端头的直径比轴身大2mm左右，装配时端头底面可直接抵在安装座的台阶面上，形成轴向定位，不需要额外加装轴用挡圈，减少装配零件数量；侧槽的深度控制在1.2mm，既不会因为槽深过大削弱轴身的抗弯强度，也不会因为槽深过浅导致感应探头被壳体外壁遮挡，影响检测精度。在实际工况适配方面，该壳体的壁厚均匀控制在1.5mm，采用等壁厚设计可适配注塑或者冷挤加工工艺，

　　加工过程中不会出现壁厚不均导致的变形问题；轴身的外圆面粗糙度要求控制在Ra1.6，既可以保证与安装孔之间的密封性能，适配带O型圈的密封安装场景，也不会因为过高的粗糙度要求提升加工成本。结构的抗弯强度经过校核，在悬臂长度100mm的安装条件下，端部受10N径向载荷时的最大形变量小于0.02mm，可满足多数工业检测场景下的振动工况要求，不会因为形变导致内部传感元件出现错位或者信号传输故障。侧槽的两端都做了R1的圆角过渡，避免应力集中，在长期受交变振动载荷的场景下，不会在槽端位置出现疲劳裂纹，提升结构的使用寿命。内部空腔的直径比轴身外圆小3mm，留出的壁厚可在侧壁加工M2的小型螺纹孔，用于固定内部的传感元件支架，

　　避免内部组件在壳体内发生窜动；顶端端头的端面做了平面度要求，可直接粘贴标识标签或者安装信号指示灯，不需要额外加工安装平面。该结构在设计时还考虑了不同安装场景的通用性，轴身的长度可根据实际安装深度进行同比例调整，侧槽的轴向位置也可根据感应探头的安装位置灵活变动，整体构型的参数化程度高，修改调整时不需要重构整体特征，只需要调整对应轴向尺寸即可快速生成不同规格的衍生结构，适配不同的检测安装需求。
