长条形多孔安装定位连接钣金件

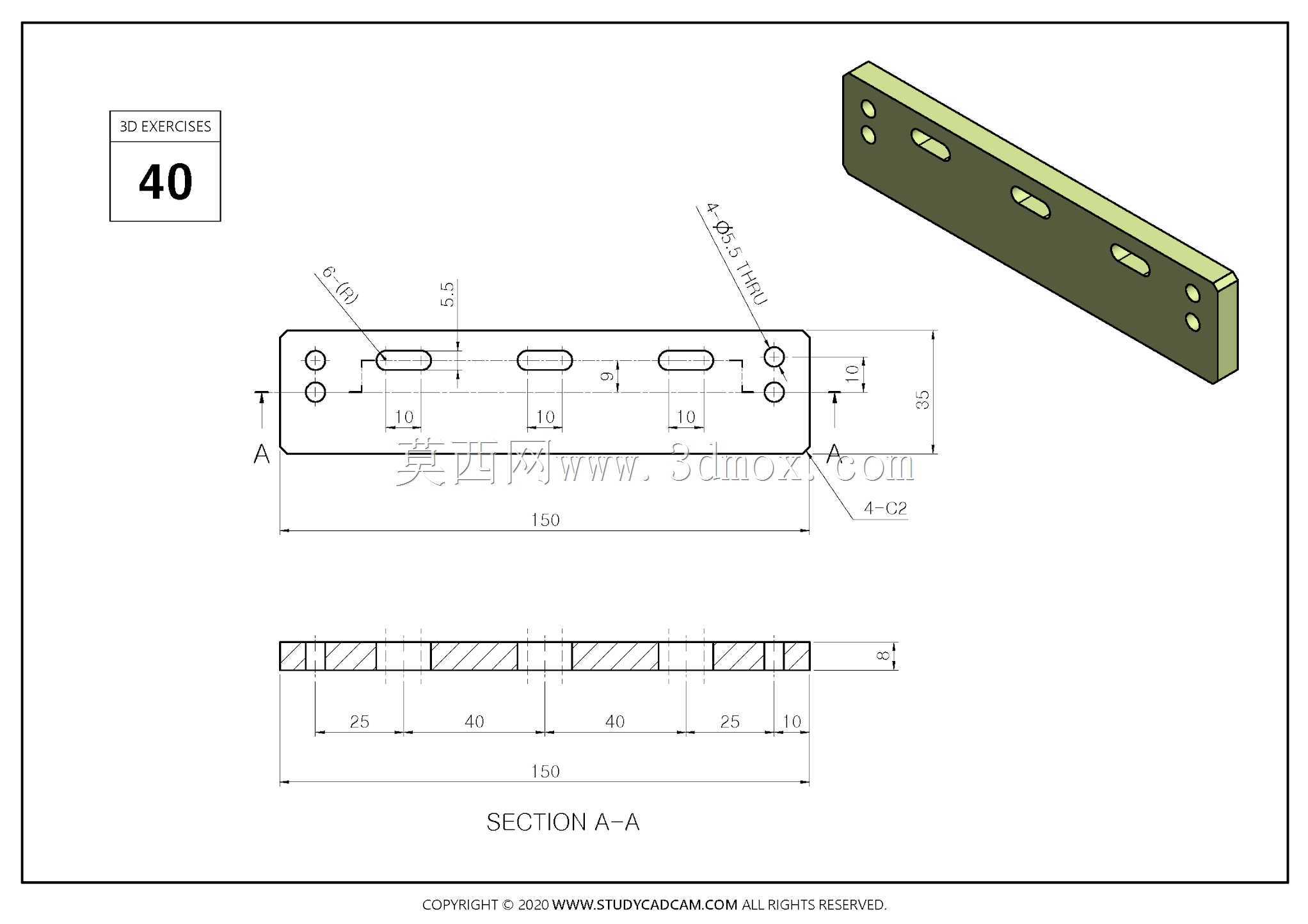

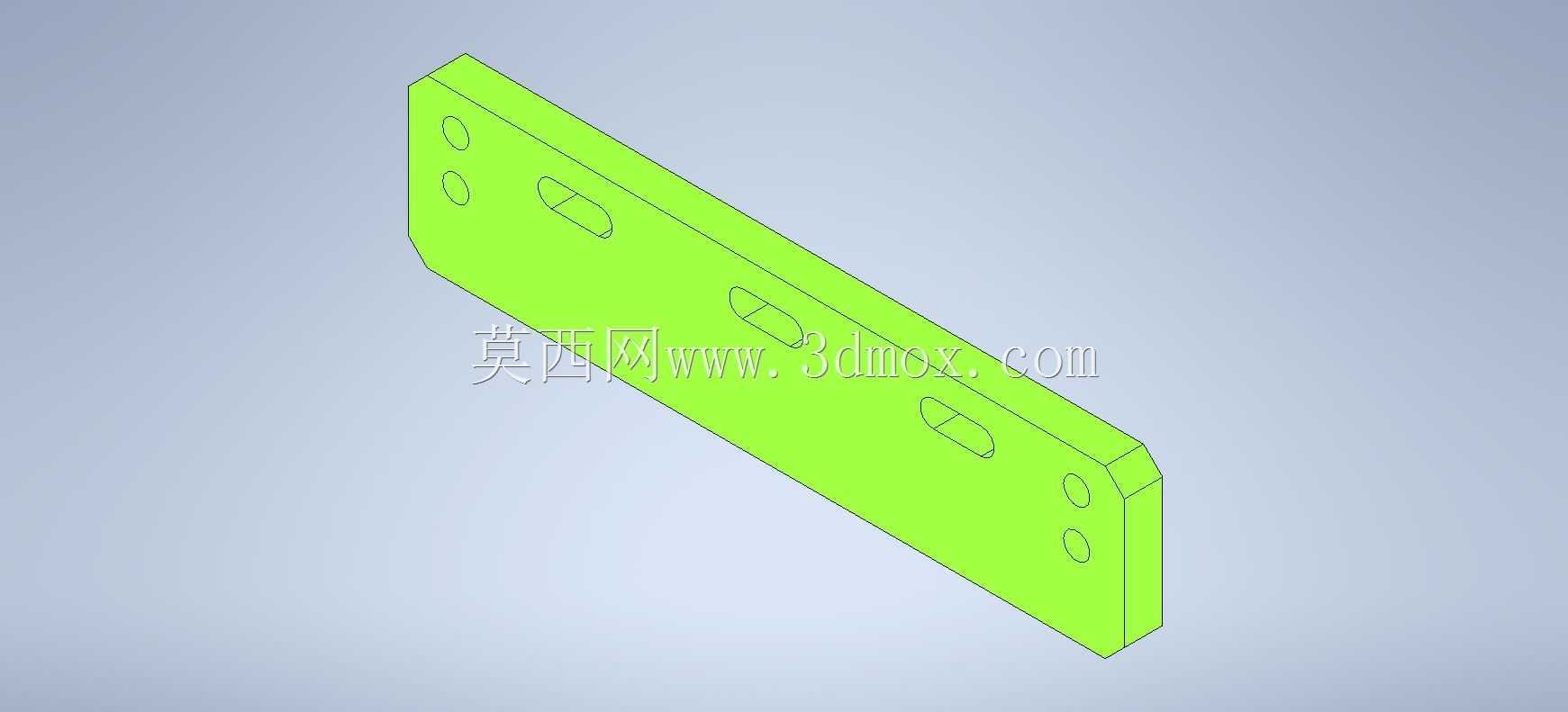

　　这类长条形多孔构件在工业装配场景中应用十分广泛，常见于自动化生产线的工位辅件安装、检测设备的传感组件固定、小型工装的定位基准搭建等场景，作为中间承载连接结构，它需要同时满足安装对位精度、承载刚度以及轻量化的多重要求。从结构设计来看，构件整体采用等厚长板构型，主体截面为矩形，两端做了斜切倒角处理，既可以避免安装过程中锐边划伤操作人员或配套线缆，也能在紧凑安装空间内减少与周边构件的干涉风险。板件两端分别布置了两组同轴圆形通孔，每组包含两个沿板厚方向贯通的光孔，这部分孔位主要用于穿装螺栓，实现构件与主安装基面的锁紧固定，孔位的间距公差需要控制在±0.05mm范围内，才能保证安装后不会出现额外的装配应力，避免长期受载后出现连接松动。

　　板身中部沿长度方向等距布置了三个长圆形腰型孔，这类孔位的设计主要是为了适配安装位置的微调需求，在配套组件安装时，可以沿腰型孔的长度方向调整被固定件的位置，补偿前期基座安装的位置误差，降低整体装配的精度要求，提升现场装配的容错率。从设计思路上，这类构件优先选用冷轧钢板作为基础材料，厚度根据实际承载需求可选1.5mm到3mm区间，表面做镀锌钝化处理，兼顾防锈能力与表面硬度，不需要额外做涂装处理就能适配多数工业车间的使用环境。在安装边界上，构件的总长度需要匹配安装基面的有效安装宽度，两端的固定孔中心距需要与基面上的预装螺纹孔间距完全对应，腰型孔的长度方向需要与被调整件的移动方向保持一致，安装时先预紧两端的固定螺栓，

　　调整中部腰型孔上连接的组件到目标位置后，再依次锁紧所有紧固件。这类构件在实际使用中，除了承担基础的连接承载作用，部分场景下还会作为小型光电传感器、接近开关的安装载体，此时板件的平面度需要控制在0.1mm以内，避免传感器安装后出现检测角度偏移，影响检测信号的稳定性。在建模过程中，需要重点关注孔位的位置度公差、板件的折弯圆角（如果是折弯成型的话）、以及各孔的边缘去毛刺要求，实际生产中这类板件多采用激光切割下料，去除毛刺后直接做表面处理即可，不需要额外的机加工工序，加工成本低，批量生产的一致性好。在设备维护场景中，这类构件属于易更换的通用辅件，一旦出现孔位磨损、板件变形的情况，可以快速拆卸替换，不需要对主设备进行大规模拆解，

　　能有效降低设备的停机维护时间。针对不同的使用场景，还可以在板件背面增加定位销孔，配合圆柱销实现更高精度的安装定位，满足高精度检测工位的装配要求，腰型孔的宽度也可以根据配套紧固件的尺寸做对应调整，适配M3到M6不同规格的连接螺栓。
