叉型铰接连接支座结构件设计

　　这类叉型铰接支座类零件，在轻工自动化输送线、小型工装夹具的连杆传动副里应用十分广泛，日常做设备改造、非标机构设计时经常会碰到类似结构的选型或自制需求。从实际使用场景来看，这类零件主要承担两个核心功能：一是作为固定端承接外部销轴的穿装，实现相邻连杆或执行件的铰接转动，二是通过自身的叉型开口结构，对配套的运动件做径向限位，避免传动过程中出现侧摆窜动，保证运动轨迹的精度。

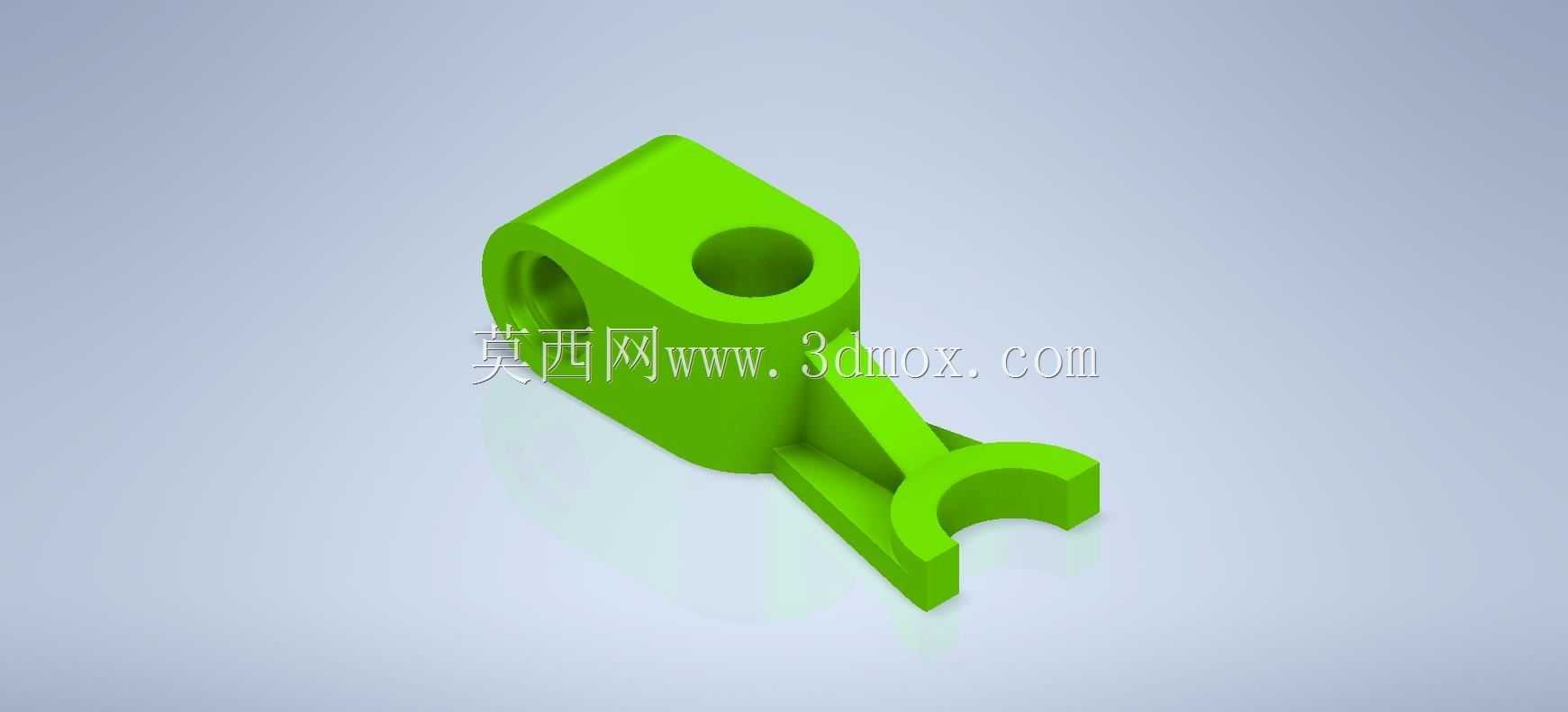

　　从结构设计逻辑来看，这个零件的主体采用了带同轴通孔的块状基座作为核心承载段，通孔的加工精度直接决定了铰接副的转动顺畅度与磨损寿命，设计时通常会根据配套销轴的公差带选择H7或者H8的孔公差，孔口位置如果是频繁转动的工况还需要做倒角处理，方便销轴装配同时避免锐边割伤配套的密封件或者操作人员。基座侧面延伸出的加强筋结构，是为了弥补叉型臂与基座连接位置的强度短板——很多新手做这类结构设计时容易忽略筋位的作用，直接将叉臂与基座垂直连接，实际承受径向载荷时连接位置很容易出现应力集中，反复交变载荷下甚至会出现断裂问题，这里的斜向筋位顺着载荷传递方向布置，能把叉臂承受的径向力顺畅传导到整个基座块上，大幅降低局部应力峰值。

　　叉型开口端的圆弧槽是和配套运动件配合的关键位置，圆弧的半径需要和对接零件的外圆尺寸做匹配，设计时通常会留0.2到0.5mm的装配间隙，避免装配时出现卡滞，开口的两个叉臂厚度需要根据承受的最大载荷做校核，一般按照悬臂梁受弯的模型计算抗弯截面系数，保证额定载荷下叉臂的变形量在允许范围内，不会因为变形导致开口张开、配合失效。

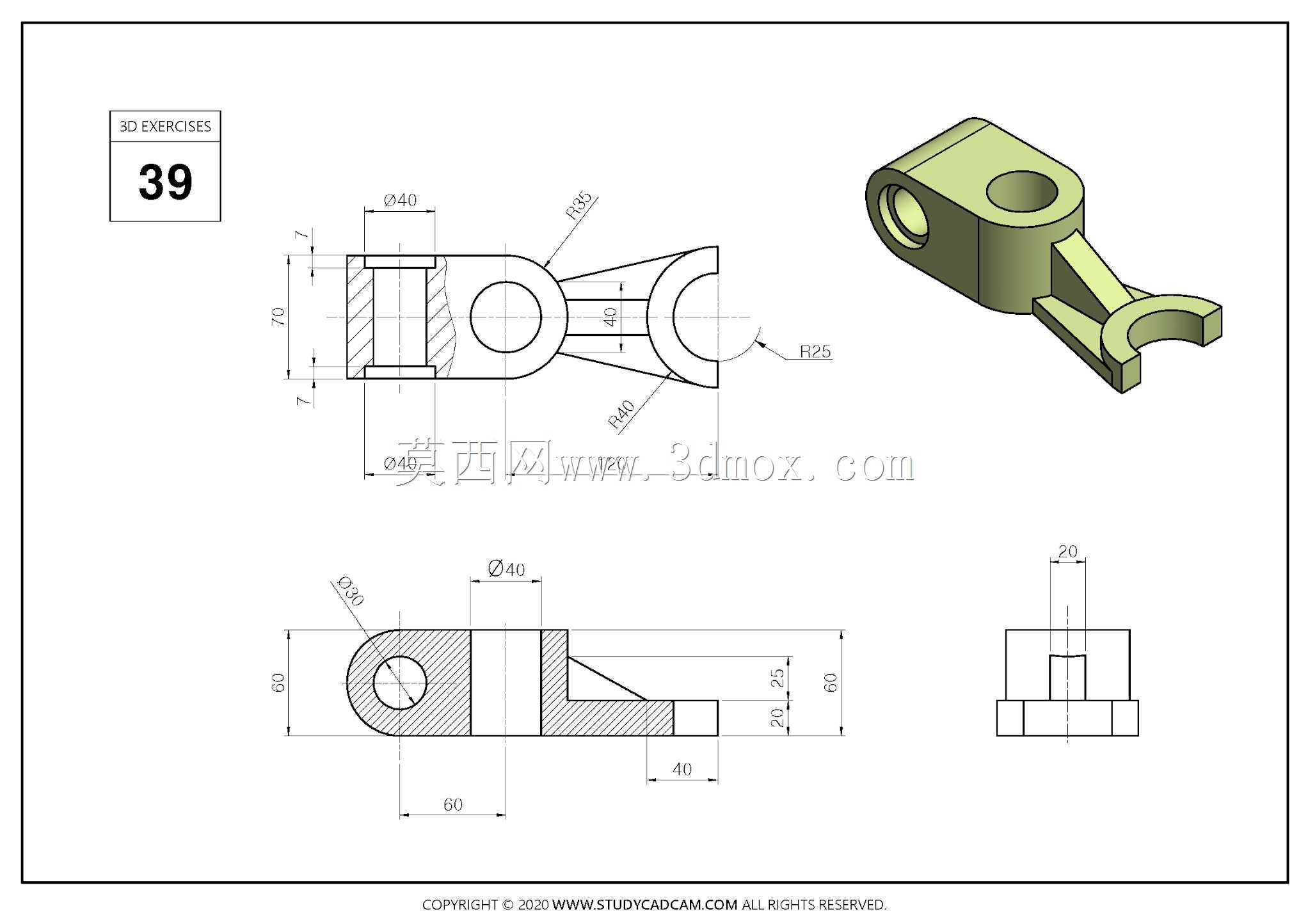

　　从安装边界来看，这类零件的基座通孔轴线与叉型开口的圆弧轴线存在固定的垂直位置关系，装配时需要保证两个轴线的空间垂直度，否则会导致铰接转动时出现别劲现象，加速销轴和孔壁的磨损。零件的整体外形没有复杂的曲面特征，所有特征都可以通过常规的铣削、钻削工艺完成加工，适合小批量自制或者开模量产，建模时需要注意各个特征的拔模角度，如果是采用注塑工艺生产，基座和筋位的拔模斜度通常取1到1.5度即可，不会影响装配精度同时方便脱模。另外在做三维建模练习时，这类零件非常适合练习拉伸、切除、筋特征、圆角这些基础建模命令的使用，通过合理的建模顺序规划，可以把特征树做的十分简洁，后续修改尺寸参数时也不会出现特征报错的问题，比如先做主体基座的拉伸，再做通孔切除，之后添加加强筋，最后做叉型开口的切除和各处圆角，这种建模逻辑和实际零件的加工工序逻辑是一致的，能帮助初学者建立工艺与设计结合的思维，而不是单纯为了画外形而建模。实际工程应用中，这类零件如果是用于有腐蚀的工况，还可以在建模完成后预留表面处理的厚度尺寸，比如阳极氧化或者喷塑的涂层厚度，避免处理后配合尺寸超差。
