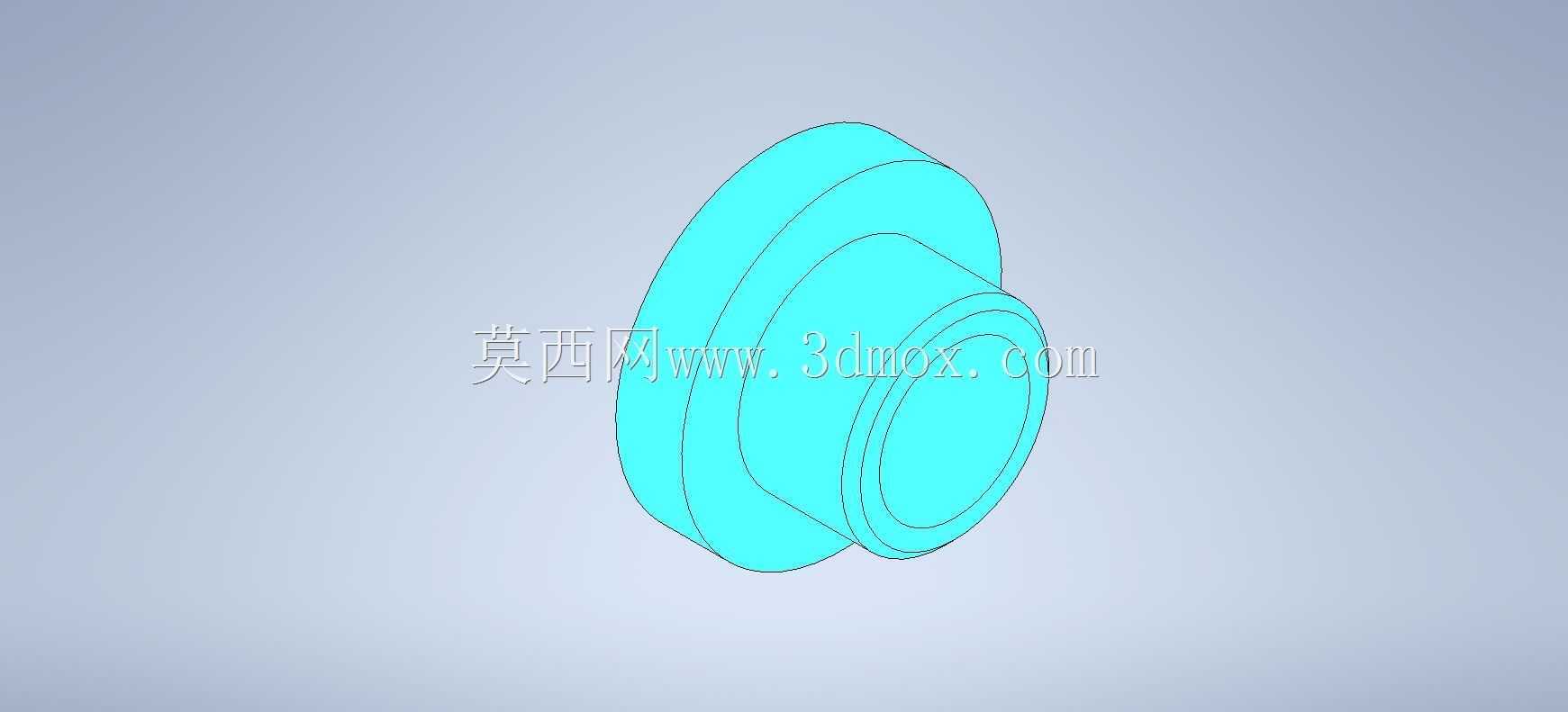

这类带多层凸缘的回转类轴套零件,在流体管路接驳、旋转轴端密封定位、轻载传动支撑场景中应用十分广泛,日常做设备改造、小型自动化机构搭建时经常会碰到类似结构的选型或测绘需求。从结构功能来看,零件最外侧的大直径凸缘主要承担安装定位作用,装配时该端面会贴合安装基座的配合面,通过周向均布的紧固件实现轴向压紧,避免工作过程中零件出现轴向窜动;内侧逐级收窄的阶梯圆柱段,分别承担不同的功能,靠近外侧的阶梯段可作为密封件的安装位,适配O型圈、骨架油封等标准密封元件,阻断介质或粉尘沿配合间隙渗漏,最内侧的小直径圆柱段则为核心配合面,可与对应规格的光轴、管路接头形成间隙或过渡配合,保证同轴度满足传动或导流要求。
设计这类零件时,首先要结合安装空间确定各段的直径与长度边界,外侧凸缘的外径需要比安装位的沉孔直径大2-5mm,保证压紧面有足够的接触面积,避免长期受压出现接触面压溃变形;各阶梯段的直径差需要结合密封件的标准规格选取,比如适配内径10mm的骨架油封时,对应安装段的直径公差需要控制在h7范围内,表面粗糙度达到Ra1.6以下,才能保证密封唇口的贴合效果,不会出现异常磨损导致密封失效。零件的轴向总长度需要匹配安装基座的厚度,凸缘内侧到最内端面的距离要略小于基座安装孔的深度,避免装配时出现端面顶死、紧固件无法压紧的问题。

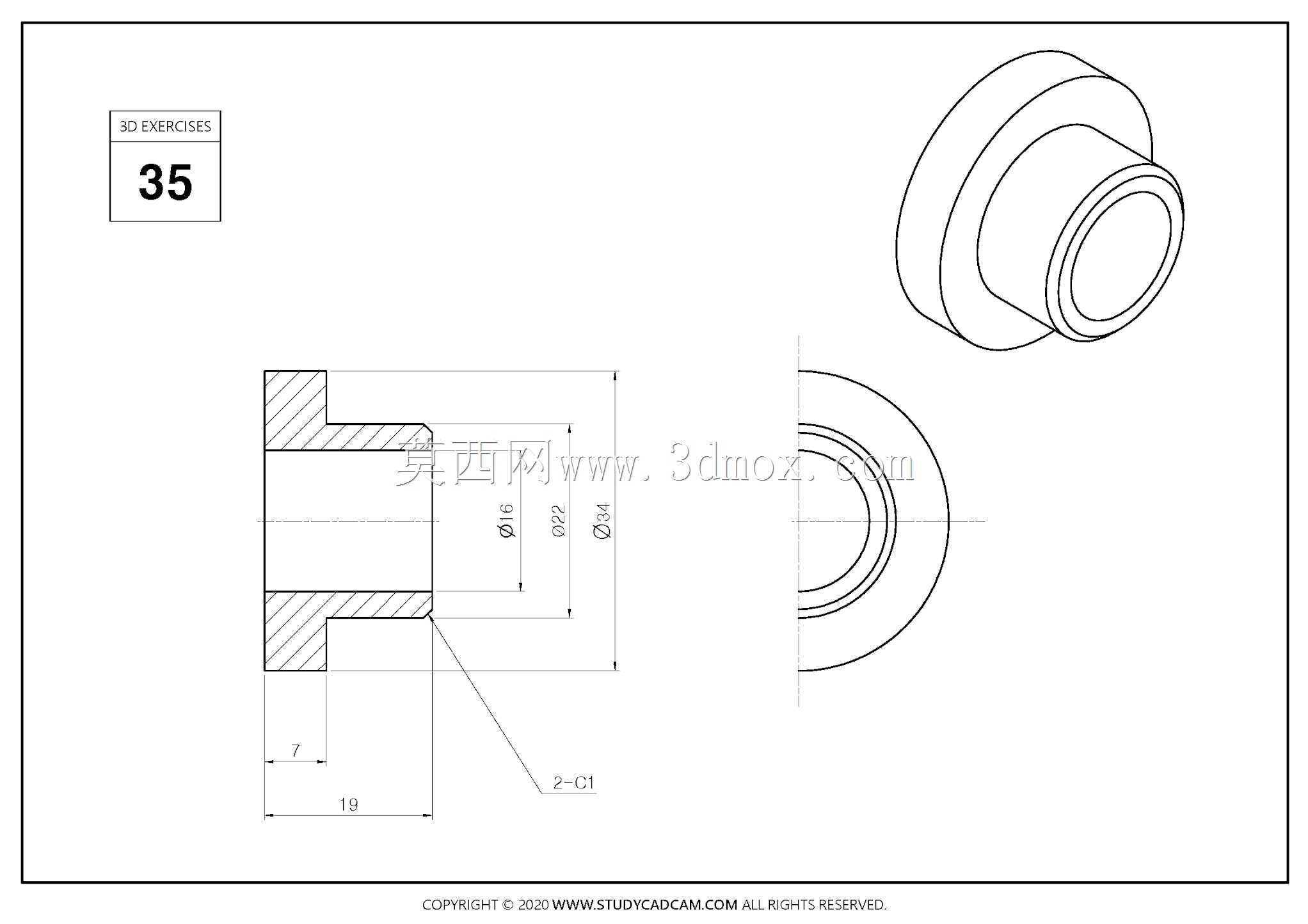

从建模逻辑来看,这类纯回转结构的零件优先采用旋转凸台特征完成主体构建,绘制截面草图时要严格保证各段轮廓的同轴度,所有阶梯过渡位置根据受力情况设置合理的圆角,应力集中较大的位置圆角半径取对应轴径的0.1-0.2倍,无应力集中的装配避让位置可适当加大圆角,减少加工时的应力残留。如果零件用于有介质流通的管路场景,中心需要设置贯通的导流孔,孔的直径根据流量需求计算确定,孔壁与外圆柱面的同轴度公差要控制在0.02mm以内,避免介质流动时出现偏流导致的振动异响;如果用于旋转轴的支撑场景,中心孔可根据需求设置为盲孔,孔内可添加润滑脂槽,减少配合面的运行磨损。
实际选型应用时,还要结合使用场景确定零件的材质,普通常压、无腐蚀的工况下可选用45号钢经调质处理,表面硬度达到HB220-250即可满足强度要求;如果用于化工流体管路,可选用304或316不锈钢材质,接触介质的表面做抛光处理,减少介质残留挂壁;如果用于轻量化的小型设备,也可选用尼龙或POM工程塑料加工,降低整体重量同时具备一定的自润滑特性。装配过程中要注意,凸缘压紧面与安装基座之间可根据密封需求添加紫铜垫片或橡胶垫片,补偿接触面的平面度误差,紧固件拧紧时要采用对角分次拧紧的方式,避免凸缘受力不均出现倾斜,导致后续配合面出现偏磨。这类零件虽然结构简单,但是属于设备中常见的基础连接件,建模时严格控制各尺寸的公差与形位公差要求,才能保证后续加工装配的顺畅,减少现场调试时的修配工作量。
