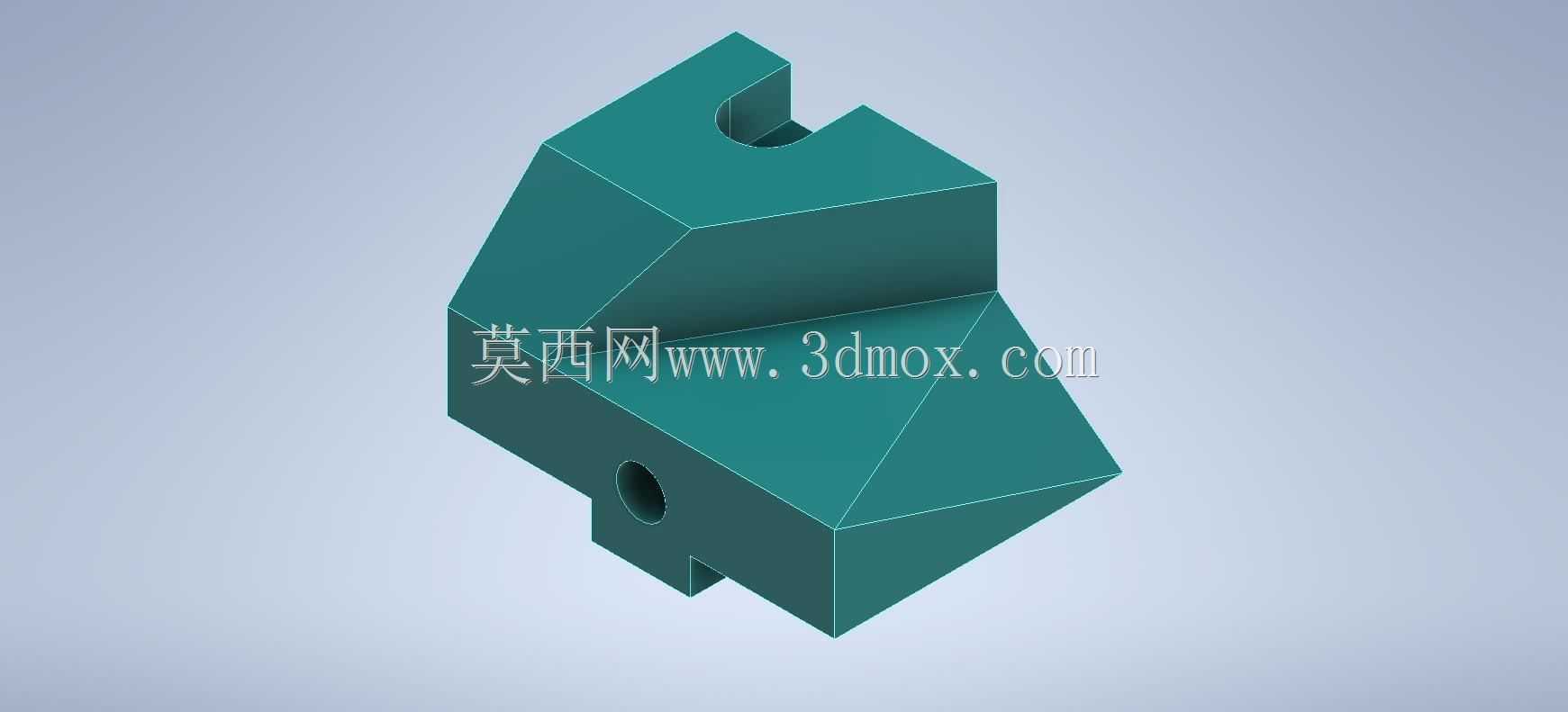

在工装夹具、自动化生产线的工位定位环节,这类定位块是承担工件精准限位的核心基础零件,日常多应用于机加工工位的工件装夹、检测工位的基准定位、装配线的部件对位场景,是保障工序重复定位精度的关键小件,别看结构不复杂,实际生产中对形位公差的要求一点不低,直接影响整道工序的加工或装配良率。从结构设计来看,这个定位块采用了多面体组合的构型,主体以斜切棱柱为基础基体,顶部开设的半圆弧缺口是用来适配圆柱类工件的外圆定位,能限制工件的径向转动自由度,侧面贯穿的圆孔是安装锁紧销的位置,用来将定位块整体固定在工装基板上,底部伸出的小凸台是和基板的定位槽配合的预定位结构,安装时先把凸台卡入基板槽内完成初步对位,再穿入锁紧销就能完成固定,不需要反复调整位置,
能大幅缩短工装换型的调试时间。设计这类定位块的时候,首先要明确适配工件的定位基准,顶部的圆弧缺口半径需要和待定位工件的外圆尺寸做公差配合,一般选用小间隙配合,既保证工件能顺利放入定位位,又不会出现过大的晃动间隙;侧面的销孔位置要结合基板的安装孔位坐标来设定,保证安装后定位面的坐标和设计基准完全重合,斜切面的角度是根据工位的避让需求设计的,避免和工件上的其他突出结构、或者工位上的执行部件产生运动干涉,比如旁边的压料气缸下行的时候,斜切面能留出足够的安全间隙,不会出现撞件问题。从安装边界来看,这个定位块的整体外轮廓尺寸紧凑,适合安装在空间局促的工装板上,底部凸台的尺寸和标准T型槽或者矩形定位槽适配,不需要额外加工定制安装槽,

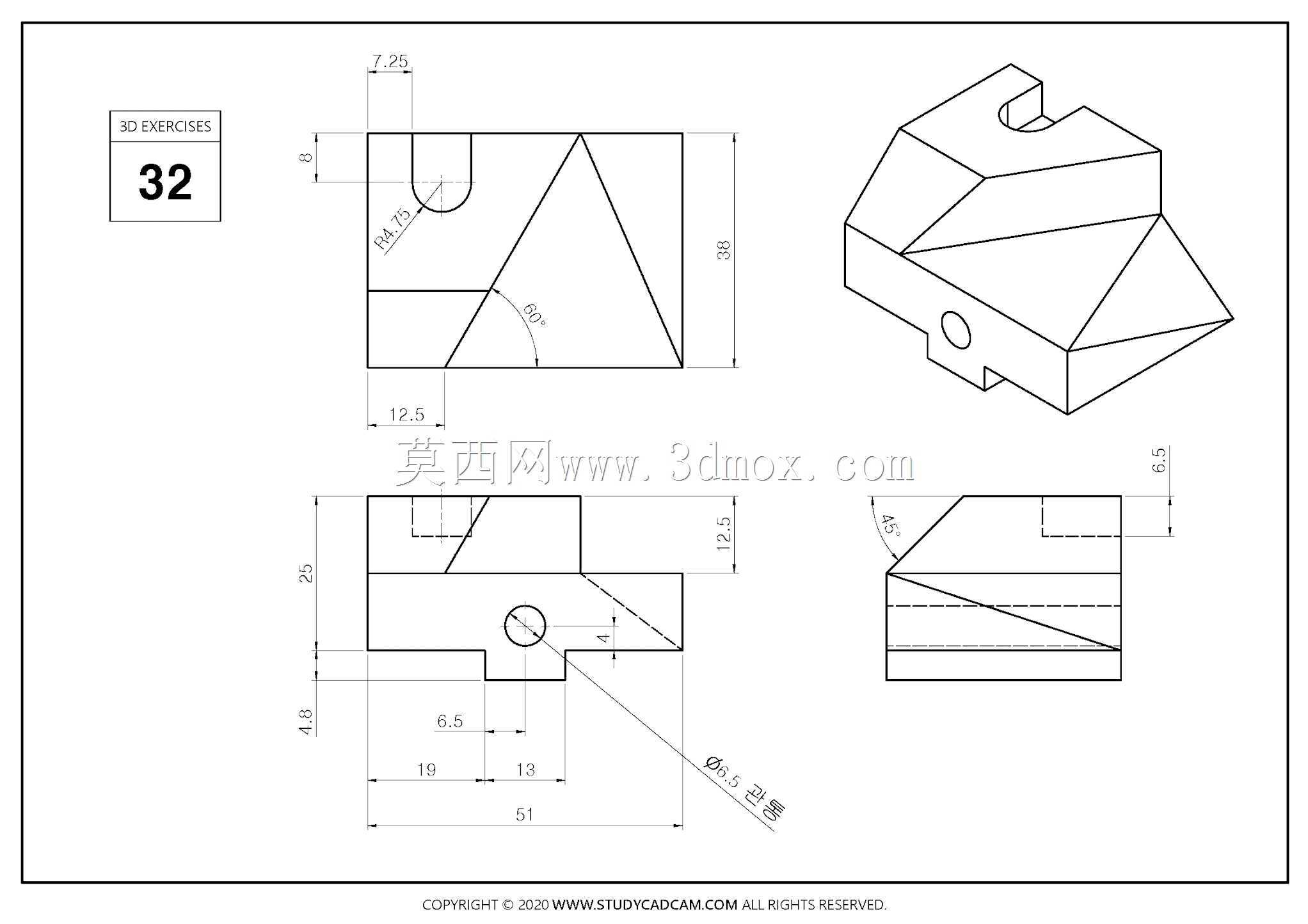

能直接适配现有通用工装基板,侧面销孔的深度刚好贯穿基体,锁紧销穿入后不会突出基体另一侧,避免和相邻的其他定位元件产生干涉。实际建模练习的时候,这类零件是非常适合初学者掌握拉伸、切除、倒角这些基础特征命令的,建模过程中要注意各个特征的先后顺序,一般先绘制主体基体的草图,拉伸得到基础块体,再做斜切切除得到斜面,之后依次加工顶部的圆弧缺口、侧面的销孔、底部的凸台,最后给所有锐边做小尺寸倒角,避免安装使用的时候锐边割手,也能消除零件的应力集中点,提升长期使用的结构强度。在实际生产场景中,这类定位块一般会选用45号钢加工,表面做发黑处理提升防锈能力,和工件接触的定位面会做淬火处理提升耐磨性,避免长期使用后定位面磨损导致定位精度下降,
圆弧定位面的粗糙度一般要求达到Ra1.6,保证和工件接触的时候贴合紧密,不会因为接触面粗糙产生定位误差。很多刚入行的结构设计人员在做这类定位件的时候,容易忽略安装避让的问题,只考虑定位功能本身,结果做出来的零件安装后和周边部件干涉,或者锁紧销没有足够的操作空间,这个练习模型的结构刚好把这些实际设计中的要点都涵盖了,斜切面的避让设计、底部预定位凸台的结构、侧面销孔的位置设定,都是实际工装设计中经常用到的结构形式,通过建模练习能快速掌握这类基础定位件的设计逻辑,后续做实际工装设计的时候就能避开很多常见的设计误区。另外这个零件的各个特征之间的几何约束关系也很明确,建模的时候完全通过尺寸约束和几何约束来定位各个特征,不需要做额外的参考面设置,能很好地练习草图的全约束绘制,养成规范的建模习惯,避免出现草图欠约束导致后续特征修改的时候模型报错的问题,对于刚接触三维CAD的从业者来说,是非常贴合实际工程需求的练习案例,练熟这类零件的建模,后续做更复杂的工装零件设计的时候就能打下扎实的特征建模基础。
