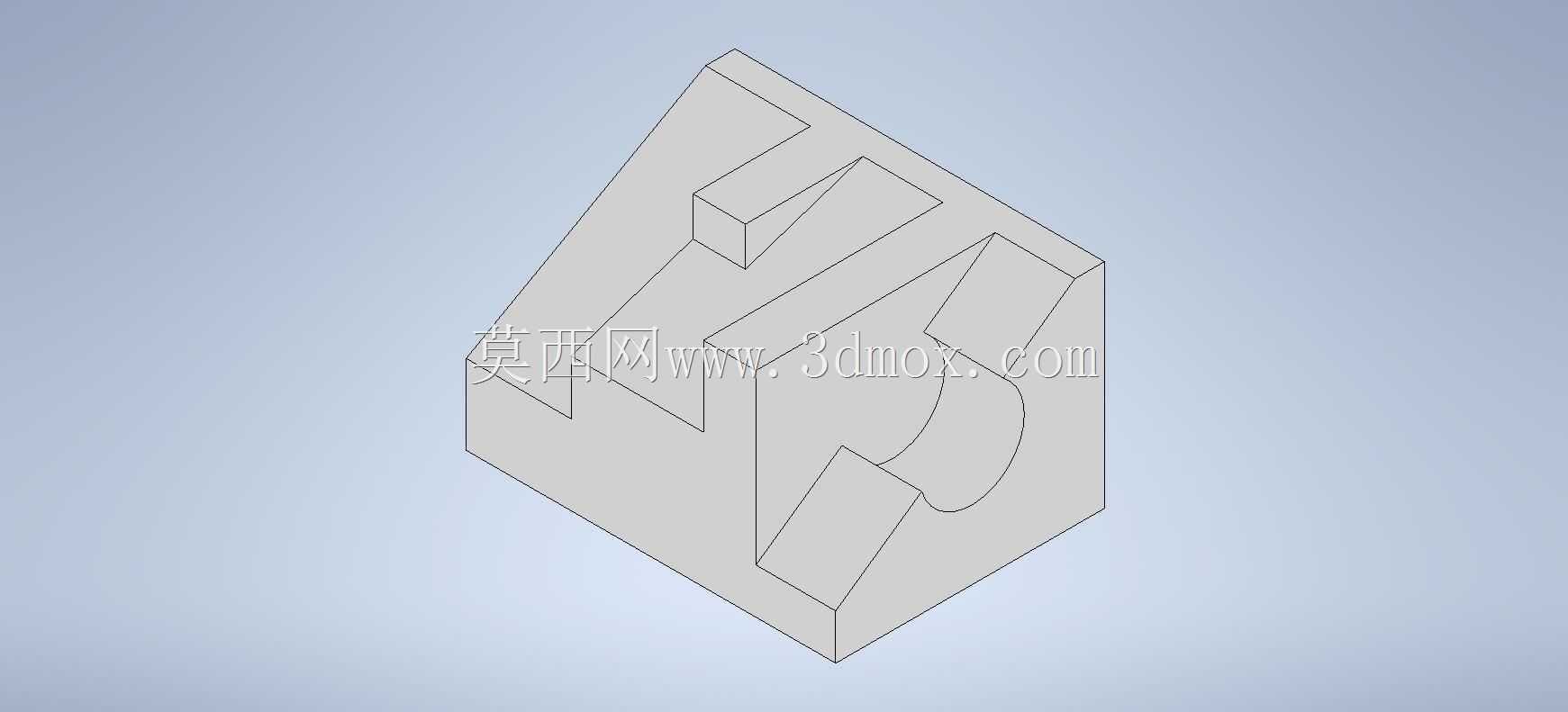

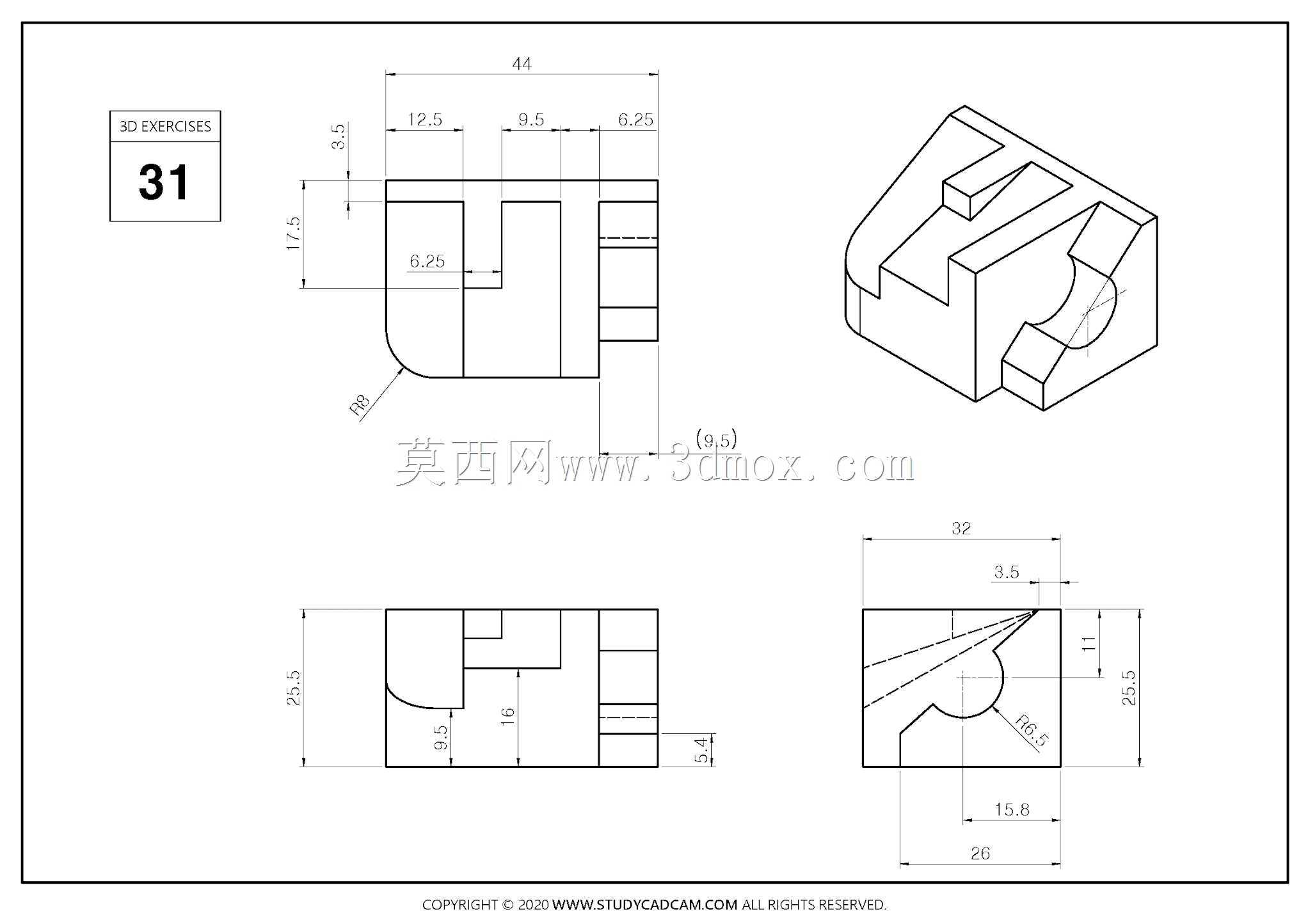

安全块组合式凹凸结构练习实体造型

　　这类带组合凹凸特征的块状零件，常出现在工业安全联锁机构、工装定位模组、教学实训考核工位中，作为机械结构基础练习载体，能覆盖绝大多数实体建模的核心操作逻辑，也能对应实际生产里的定位挡块、安全锁止嵌块的结构特征。从实际应用场景来看，这类块状结构件多安装在设备防护门的联锁位置、工装夹具的定位端面、实训台的装夹工位，依靠自身的凹凸嵌合结构实现位置限定、锁止防脱、行程限位的功能，部分同结构的金属加工件会做表面淬火处理，提升嵌合面的耐磨性能，避免反复插拔对位后出现磨损间隙，影响定位精度。从设计思路上看，整个零件以规则立方体为基础基体，所有特征都基于正交基准面生成，没有复杂的空间曲面，所有凹凸特征的拔模角度均为0，适配铣削加工的走刀路径，

　　不需要多轴联动设备即可完成加工，降低生产制造成本。零件上的凸起特征与凹陷特征为对应配合关系，凸起部分的棱边做了微小的倒角处理，避免装配对位时出现棱边卡滞，凹陷部分的底部预留了微小的退刀空间，方便铣削加工时刀具退出，不会在槽底留下接刀痕影响装配贴合度。从外形尺寸与安装边界来看，这类练习件的整体轮廓为等边长立方体，所有特征的深度、高度均统一取整数值，方便建模时的参数标注，也方便加工时的尺寸测量，安装时可通过底面的通孔或者侧面的顶丝孔完成固定，固定后所有凹凸特征的朝向均与设备的运动方向平行，保证嵌合动作顺畅无卡滞。从功能特性上看，零件上不同形状的凹凸特征分别对应不同的功能，矩形凸起用于周向位置防转，弧形槽用于滑动导向，

　　阶梯状凹陷用于不同行程的位置限位，多个特征组合后可实现多级位置锁止，避免防护门被意外打开、工装夹具出现位置偏移，在设备安全防护环节起到关键的机械锁止作用，相比电子传感类的锁止结构，这类纯机械结构的安全块可靠性更高，不会受断电、信号干扰的影响，在高风险加工设备的安全防护结构中应用广泛。建模过程中需要注意特征的先后顺序，先完成基础基体的拉伸，再依次添加切除、拉伸凸台特征，所有特征的草图都要做完全定义，避免出现悬空尺寸导致特征生成失败，同时要注意特征之间的布尔运算逻辑，避免出现零厚度几何体的报错，对应实际加工时的工艺顺序，先完成六面体的基准面加工，再依次加工各个槽、凸台特征，最后做棱边倒角去毛刺，保证零件的装配适配性。

　　这类结构件虽然造型不复杂，但涵盖了实体建模中最常用的拉伸、切除、倒角等操作，也对应了实际机械结构中最常见的定位、锁止、导向功能，不管是建模练习还是实际结构设计参考，都有很强的实用价值，设计时要注意各个特征的尺寸公差配合，凸起部分的尺寸取负公差，凹陷部分的尺寸取正公差，保证装配时的间隙在合理范围内，既不会因为间隙过大出现晃动，也不会因为间隙过小出现装配卡滞。
