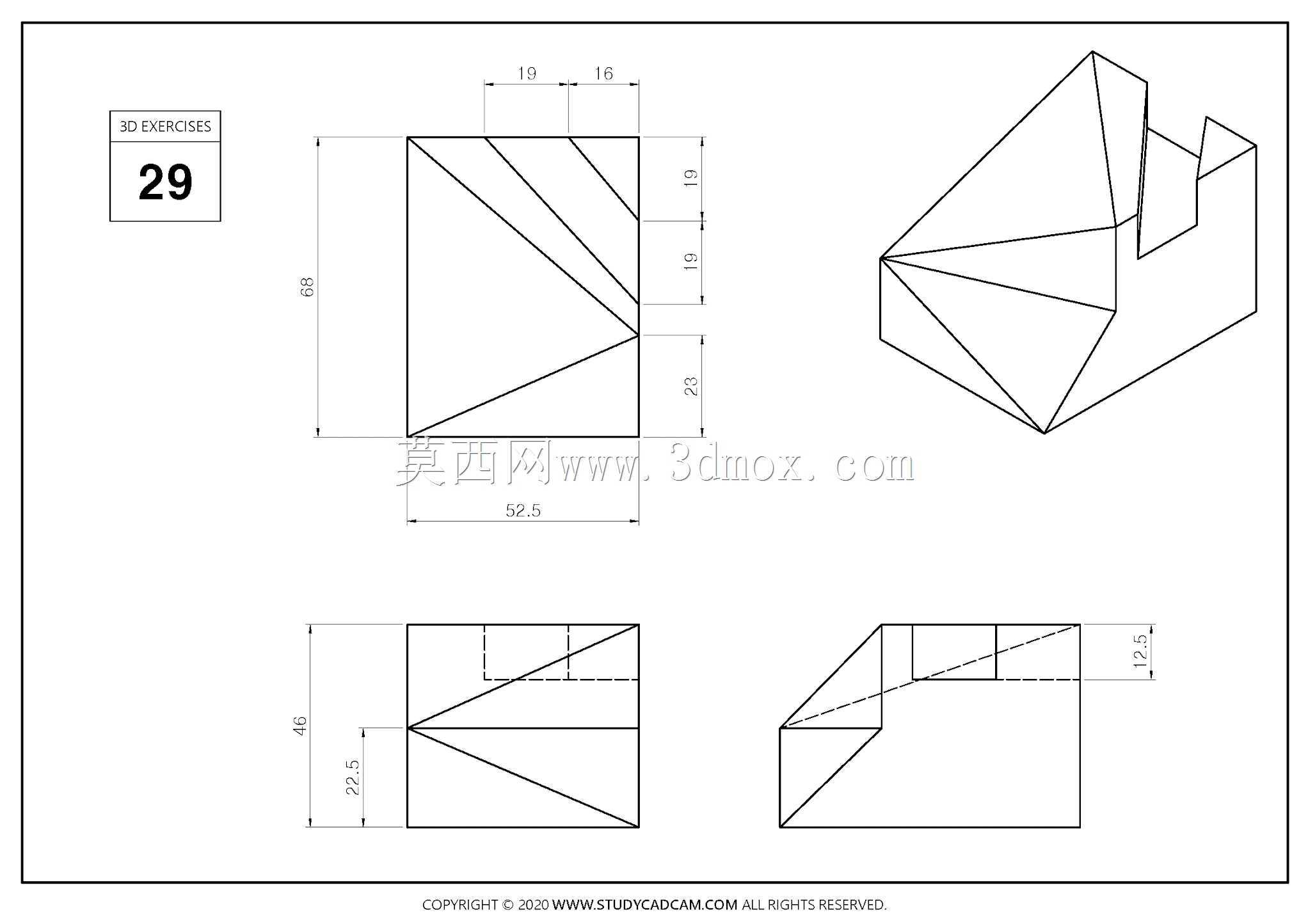

多面体切削结构机械练习构件

　　该构件属于三维建模基础训练类的几何结构件，核心作用是帮助结构设计从业者掌握多面体空间切削、斜面拼接、特征布尔运算的实操逻辑，这类练习构件常作为机械类专业入门阶段的建模训练载体，也可作为空间几何构型能力验证的测试样件。从实际应用场景来看，这类多面体切削结构的构型逻辑，广泛应用在工装夹具定位块、非标设备安装基座、检测治具承托块的结构设计中，尤其是需要多斜面贴合定位的装配场景，这类带精准角度切面的块体结构，能够实现工件的快速限位，避免装夹过程中出现自由度冗余，在小批量零件检测工位、精密装配辅助工装的设计中，这类结构的设计逻辑复用率极高。

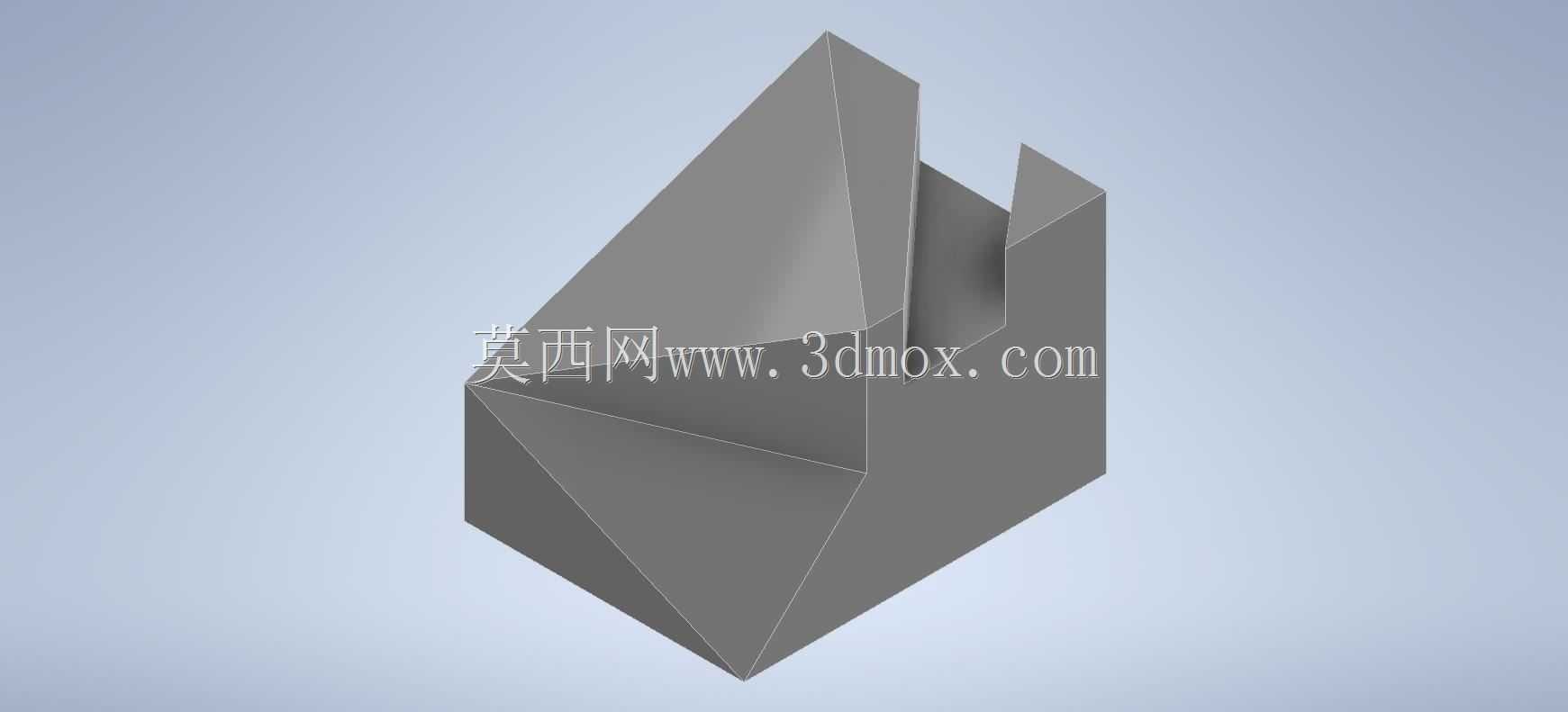

　　从产品功能特性来看，该构件通过多个平面的相交切削，形成了带内凹卡槽与外伸定位凸台的组合结构，外轮廓的大角度斜面可作为装配导向面，内凹的直角卡槽可实现与相邻构件的卡接限位，外伸的小型凸台可作为定位销的安装基准面，所有平面之间的相交棱边均做了自然锐边处理，没有额外的倒角或圆角特征，能够最大化还原几何面与面之间的相交关系，方便建模过程中验证拉伸、切除、放样等特征命令的使用逻辑。这类结构在实际工业应用中，不需要额外的复杂曲面加工，普通三轴数控铣床即可完成全部面的加工，加工时可通过一次装夹完成大部分平面的铣削，仅需一次翻面即可完成剩余特征的加工，加工工艺性较好，适合作为小批量工装零件的快速加工结构。

　　从设计思路来看，该构件的建模逻辑遵循从基础块体出发，通过逐次切除多余材料的方式完成最终构型，首先建立基础的立方体基体，之后根据空间角度要求，依次绘制各个斜面的切除草图，通过拉伸切除命令逐步去除多余材料，最后通过切除命令生成内凹卡槽与外伸凸台特征，整个建模过程完全遵循机械加工的材料去除逻辑，与实际零件的铣削加工流程高度契合，能够帮助初学者建立建模逻辑与加工工艺对应的思维习惯，避免出现建模特征与实际加工工艺脱节的问题。在设计这类结构时，需要重点关注各个斜面之间的角度约束关系，确保相邻面之间的相交线位置准确，避免出现特征重叠或间隙的问题，同时要保证内凹卡槽的两个相邻面垂直度符合装配要求，外伸凸台的端面与基体基准面的平行度满足定位需求。

　　从外形尺寸与安装边界来看，该构件整体为类立方块体结构，最大外轮廓尺寸可根据实际使用需求进行等比例缩放，作为练习模型时通常采用100mm级别的基准尺寸方便建模观察，作为实际工装零件使用时，可根据配套装夹的工件尺寸调整整体大小，安装时可通过构件底部的平面作为安装基准面，利用内凹卡槽实现与工作台T型槽的快速卡接，也可通过外伸凸台与相邻构件的凹槽配合实现快速定位，安装过程中不需要额外设计复杂的连接结构，仅需通过压板压紧底部基准面即可完成固定，安装边界清晰，不会与周边的其他工装构件产生干涉，整体占用的安装空间与同尺寸的方块安装基座一致，不需要额外预留操作空间。这类多面体结构的设计练习，能够帮助建模人员快速掌握空间几何关系的处理方法，为后续复杂工装零件、非标设备结构件的设计打下扎实的建模基础，在实际工程应用中，这类看似简单的块体结构，往往是精密工装定位的核心部件，其面与面之间的角度精度、平面度直接影响整个工装的定位精度，因此在建模阶段就需要严格控制各个特征的尺寸约束与几何关系，确保后续加工出的零件能够满足装配使用要求。
