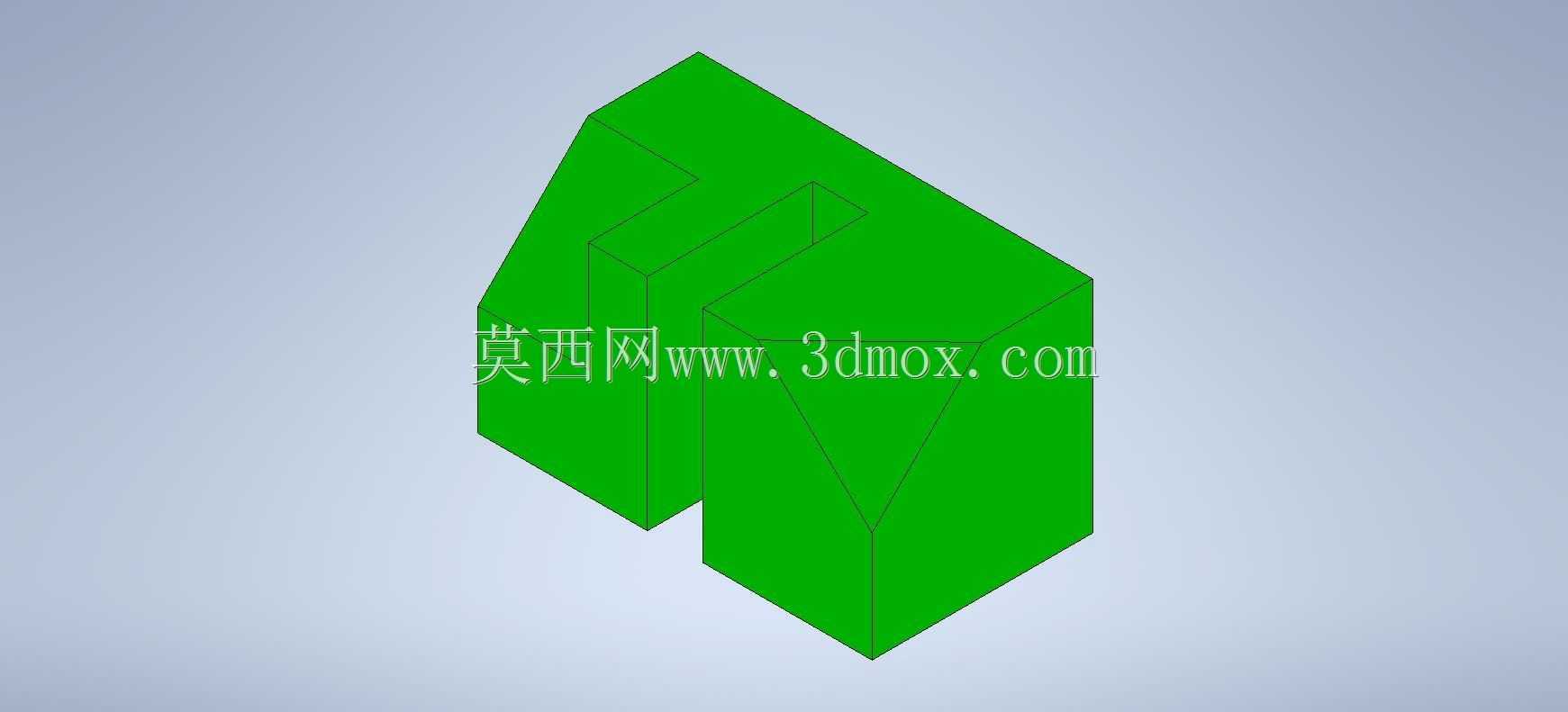

带斜切定位槽的绿色块状练习几何体

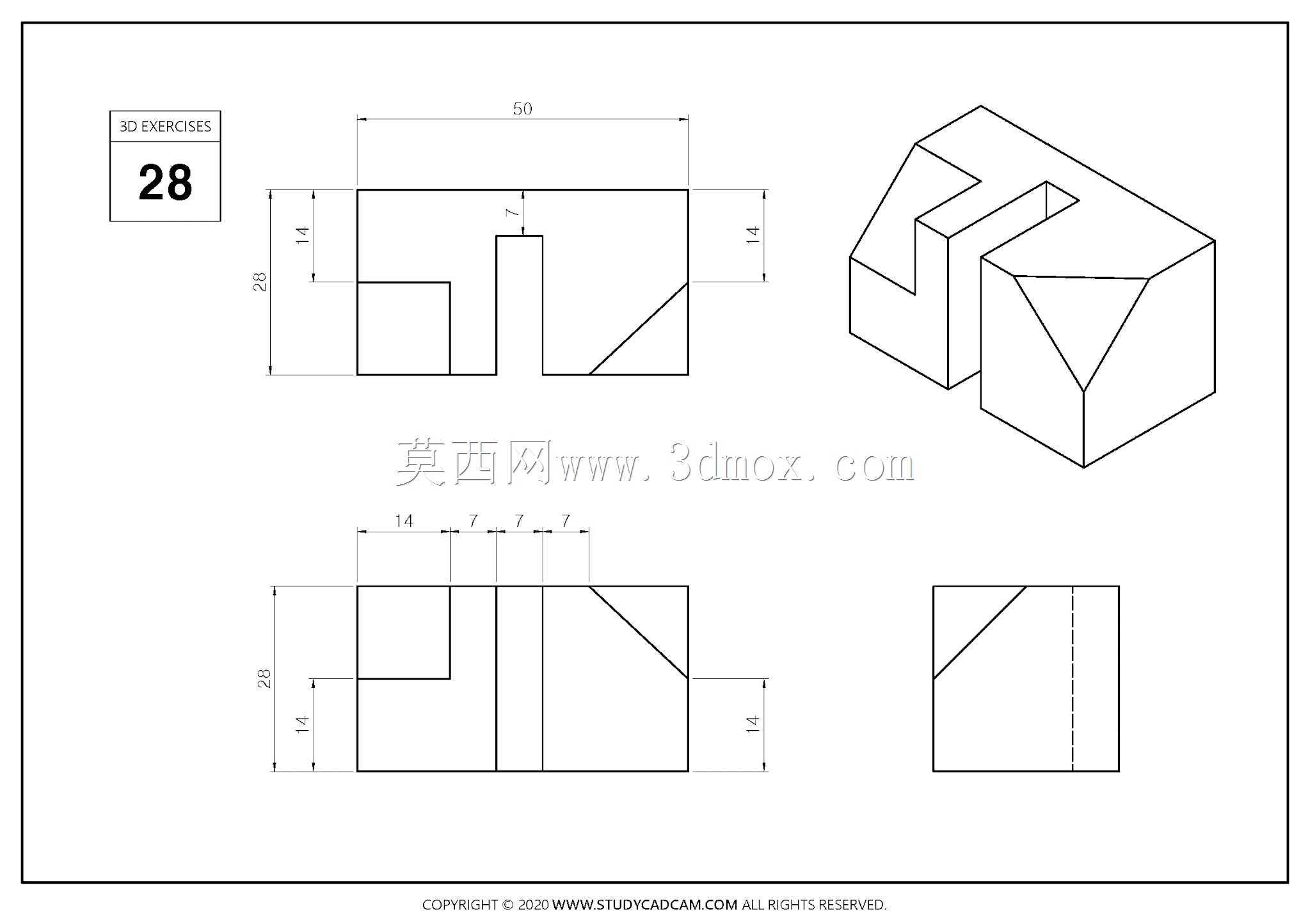

　　在日常机械结构设计的建模练习环节，这类带规则斜切与定位槽的块状几何体，是很多刚接触三维实体建模的从业者绕不开的训练载体，它没有复杂的曲面拆分，也没有细碎的装配特征，所有结构都围绕实体拉伸、布尔运算、角度切除这些最基础的建模命令展开，却能很好地训练建模者对空间角度、特征先后顺序、基准面选择的把控能力。从实际工程场景来看，这类带斜向定位面的块状结构，常出现在自动化生产线的工件定位挡块、工装夹具的定位基准块、小型设备的安装转接座这类零部件上，它的斜切面往往承担着工件导入时的导向作用，侧面的开槽则是用来嵌入定位销或者避让相邻零件的安装边，避免装配时出现结构干涉。

　　设计这类结构的时候，首先要明确核心基准，通常会选择块状零件的底面作为第一安装基准，保证零件固定到安装板上时的平面度要求，斜切面的角度需要根据实际导向的工件导入角度来设定，练习模型里的斜切角度刚好是45度，这也是工业场景里最常用的导向角度，既不会因为角度太陡导致工件卡滞，也不会因为角度太缓占用过多的安装空间。侧面的通槽结构，在实际应用中一般是用来穿装固定螺栓，或者作为相邻零件的滑动导向槽，槽的宽度需要和配合的零件尺寸做公差匹配，槽的深度则要保证配合零件嵌入后不会出现径向窜动，同时还要预留足够的壁厚，避免零件在受侧向冲击力的时候出现应力断裂。

　　从安装边界来看，这类块状零件的整体轮廓是规则的矩形基础上做特征切除，安装时只需要在底面预留和零件长宽尺寸匹配的安装平面，不需要额外的避让空间，斜切面朝向工件进料的方向，开槽的位置要对准相邻零件的配合端，保证装配后各结构的功能可以正常实现。建模过程中，很多新手容易犯的错误是先做斜切再做开槽，导致开槽的基准面发生偏移，正确的建模顺序应该是先完成基础方块的拉伸，确定整体的长宽高尺寸，再根据槽的位置绘制草图切除出通槽结构，最后再以相邻的垂直面为基准，绘制斜切的草图完成角度切除，这样能保证所有特征的基准统一，后续修改尺寸的时候不会出现特征报错的情况。

　　这类结构虽然看起来简单，却涵盖了实体建模里最核心的基准选择、特征顺序、布尔运算逻辑，把这类基础结构的建模逻辑摸透，后续做复杂的工装夹具、设备安装座的时候，就能快速理清建模思路，不会因为特征顺序混乱导致后续改模时出现大量的报错。在实际的工装设计场景里，这类定位块的材质通常会选择45号钢做表面淬火处理，提升斜切面和槽面的耐磨性能，承受工件长期摩擦带来的损耗，如果是用在有腐蚀的工况环境里，也会选择不锈钢材质做表面钝化处理，避免长期使用出现锈蚀导致配合精度下降。零件的棱边位置通常会做0.5到1毫米的倒角处理，既可以去除加工时产生的毛刺，也能避免安装的时候锋利的棱边划伤操作人员，斜切面和槽的交接位置会做微小的圆角过渡，减少应力集中，避免零件受冲击时在交接位置出现开裂。
