双立板带孔槽型安装支座结构设计

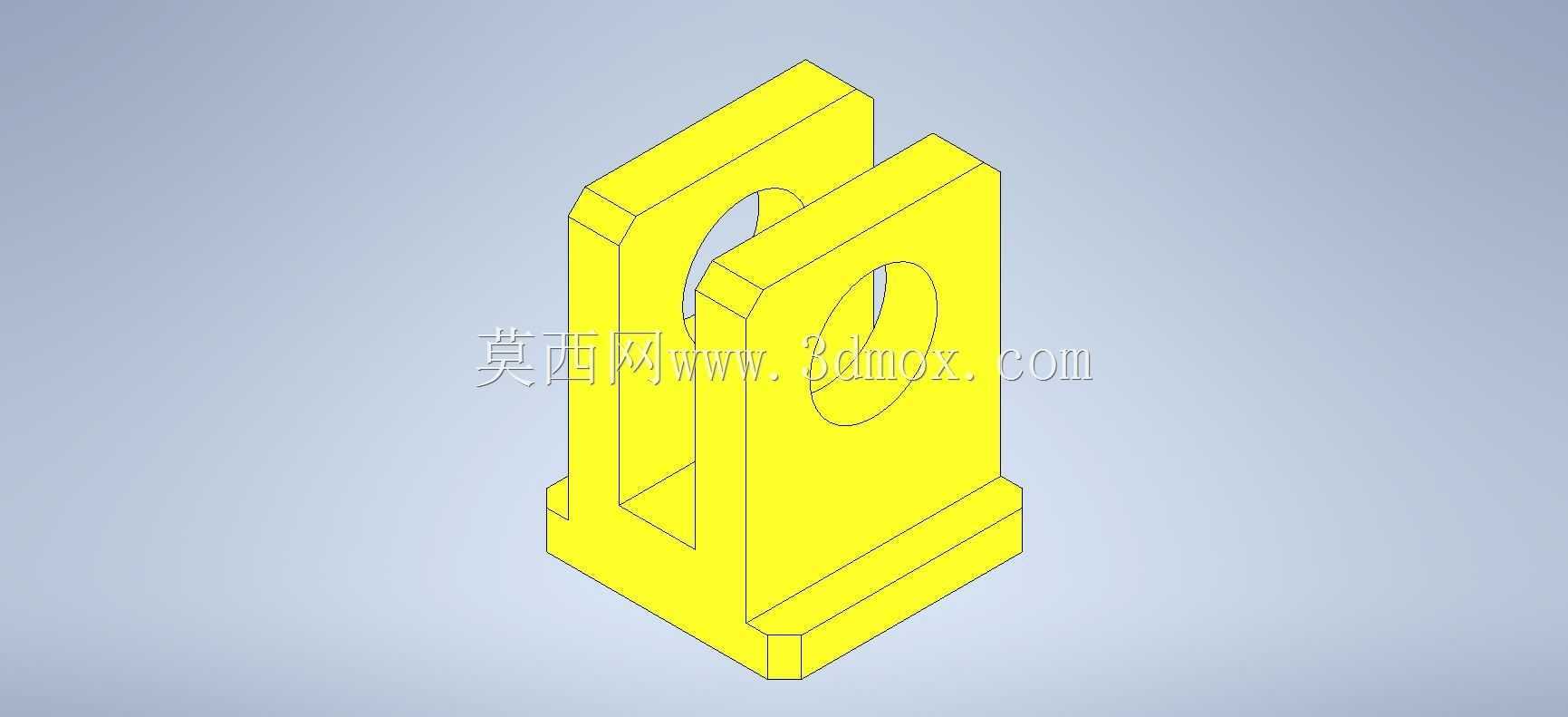

　　在常规工业装配场景中，这类双立板带孔槽型支座常作为小型功能部件的承载安装基体，多用于轻工自动化输送线的侧边导向组件安装、小型检测工位的传感器支架固定、教学实验台的功能模块挂载等场景，承担定位支撑、载荷传递、部件连接的核心作用，是小型机电设备装配环节中应用频次较高的基础结构件。从结构设计逻辑来看，该零件采用底部矩形安装基座加双侧平行立板的整体式构型，底部基座为等厚矩形块结构，底面为全平面加工面，可直接与安装基准面贴合，通过基座上预留的安装孔位完成与机架、台面的锁紧固定，基座与立板的衔接位置做了等半径圆角过渡，避免直角位置的应力集中，提升零件在承受侧向载荷时的结构强度，防止长期受载后衔接位置出现开裂变形。双侧立板保持平行度公差要求，

　　两块立板的内侧间距根据待安装部件的宽度尺寸预留装配间隙，立板上部开设的同轴通孔为铰接安装位，可穿装销轴、铰接轴实现摆动类部件的转动连接，孔位的同轴度公差直接影响铰接部件的转动顺畅度，建模过程中需要保证两侧孔位的轴线共线，避免装配后出现卡滞、别劲的问题。立板内侧开设的通槽为让位结构，一方面可以减少零件整体的材料用量，降低零件自重，另一方面可以为安装在两板之间的部件提供运动避让空间，避免部件摆动过程中与立板发生运动干涉，槽体的边缘同样做了小圆角处理，消除加工过程中产生的锐边毛刺，也能减少应力集中点。从安装边界来看，零件的整体外轮廓尺寸适配小型安装空间的使用需求，底部基座的长宽尺寸决定了安装时需要预留的固定面大小，

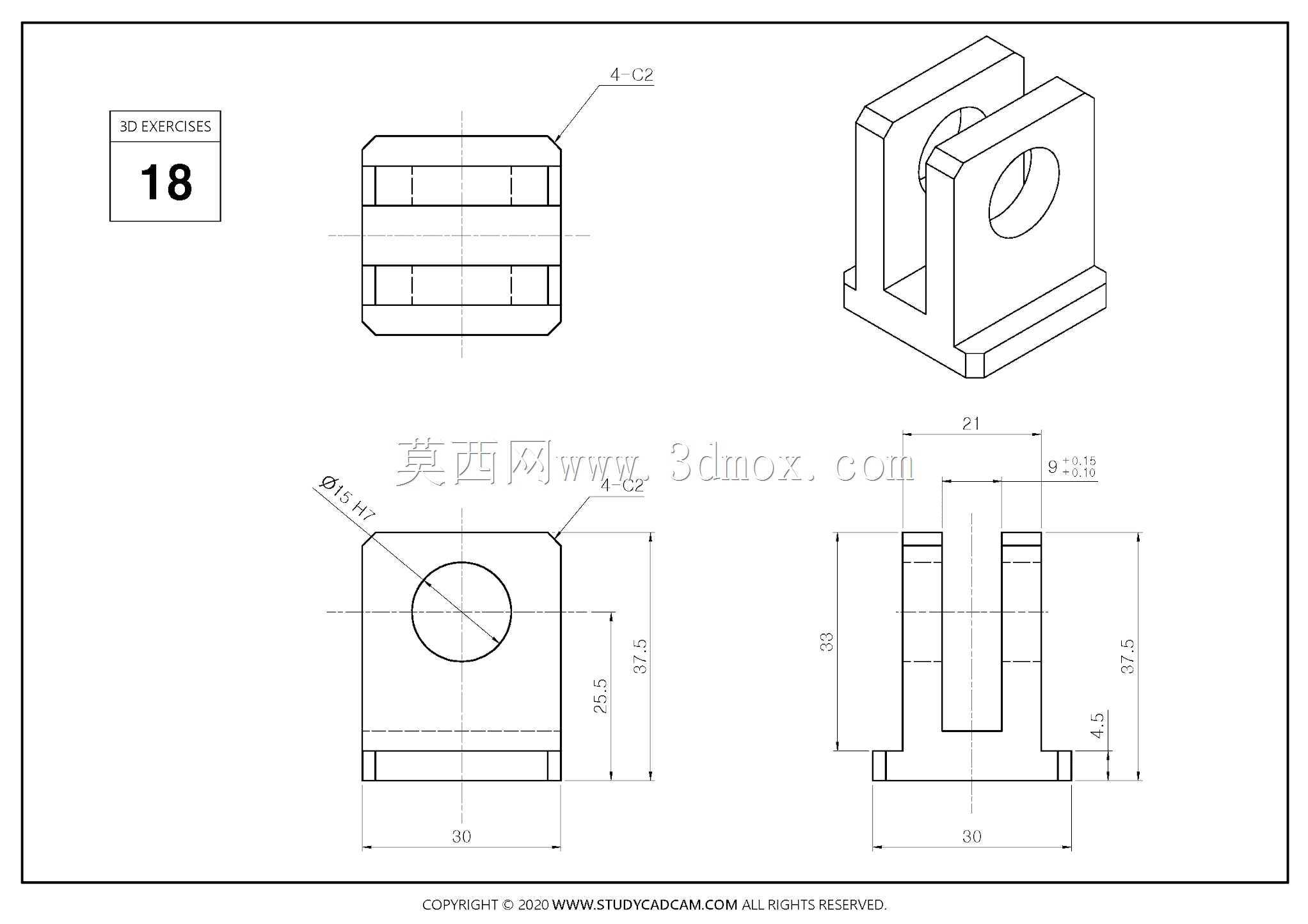

　　立板的高度决定了铰接点的安装高度，两立板的外侧宽度为零件的最大宽度尺寸，在做装配布局时需要预留足够的侧向空间，避免与周边相邻部件发生位置冲突。建模过程中需要重点关注几个关键尺寸的约束：首先是底部安装面到铰接孔中心的高度尺寸，这个尺寸直接决定了挂载部件的安装高度，影响整套机构的运动行程；其次是两侧立板的平行度，若平行度超差，会导致铰接轴安装后出现倾斜，加剧轴与孔的磨损，缩短部件使用寿命；再者是立板上通槽的深度与宽度，需要匹配待安装部件的摆动轨迹，保证部件在全行程运动过程中不会与槽壁发生碰撞。这类零件的加工多采用整块坯料铣削成型，也可根据使用场景选用注塑、铸造成型后做孔位精加工，不同加工工艺对应的建模细节略有差异：若采用铣削加工，

　　需要保证各加工面的粗糙度要求，安装面与孔位的加工精度要满足装配公差；若采用铸造成型，需要预留合适的拔模斜度，同时在壁厚设计上保持均匀，避免铸造过程中出现缩孔、变形等缺陷。在实际选型应用中，这类支座的承载能力主要取决于立板厚度、基座厚度以及铰接孔的直径，需要根据挂载部件的重量、工作过程中承受的冲击载荷大小调整对应尺寸参数，若用于有振动的工作场景，还需要在安装面增加减震垫结构，同时提升连接螺栓的锁紧等级，避免长期振动导致连接松动。从建模练习的角度来看，这类零件涵盖了拉伸、切除、圆角、同轴孔约束等基础建模操作，适合初学者掌握基础特征的创建逻辑，理解装配约束中平行度、同轴度的实际工程意义，建立从建模到装配、加工的全流程设计思维，避免出现仅满足外观形状、忽略实际装配与加工要求的无效建模问题。
