凹凸嵌套组合式机械定位练习块

　　这类凹凸嵌套结构的块体零件，在工装夹具定位、小型设备安装基座、检测治具的定位模块场景中应用十分广泛，日常做非标设备设计时，经常会用到类似的互锁定位结构来实现两个组件的快速对位，不需要额外加装定位销就能保证装配位置的一致性，拆装重复定位精度能控制在0.02mm以内，适合小批量快换工装的使用需求。

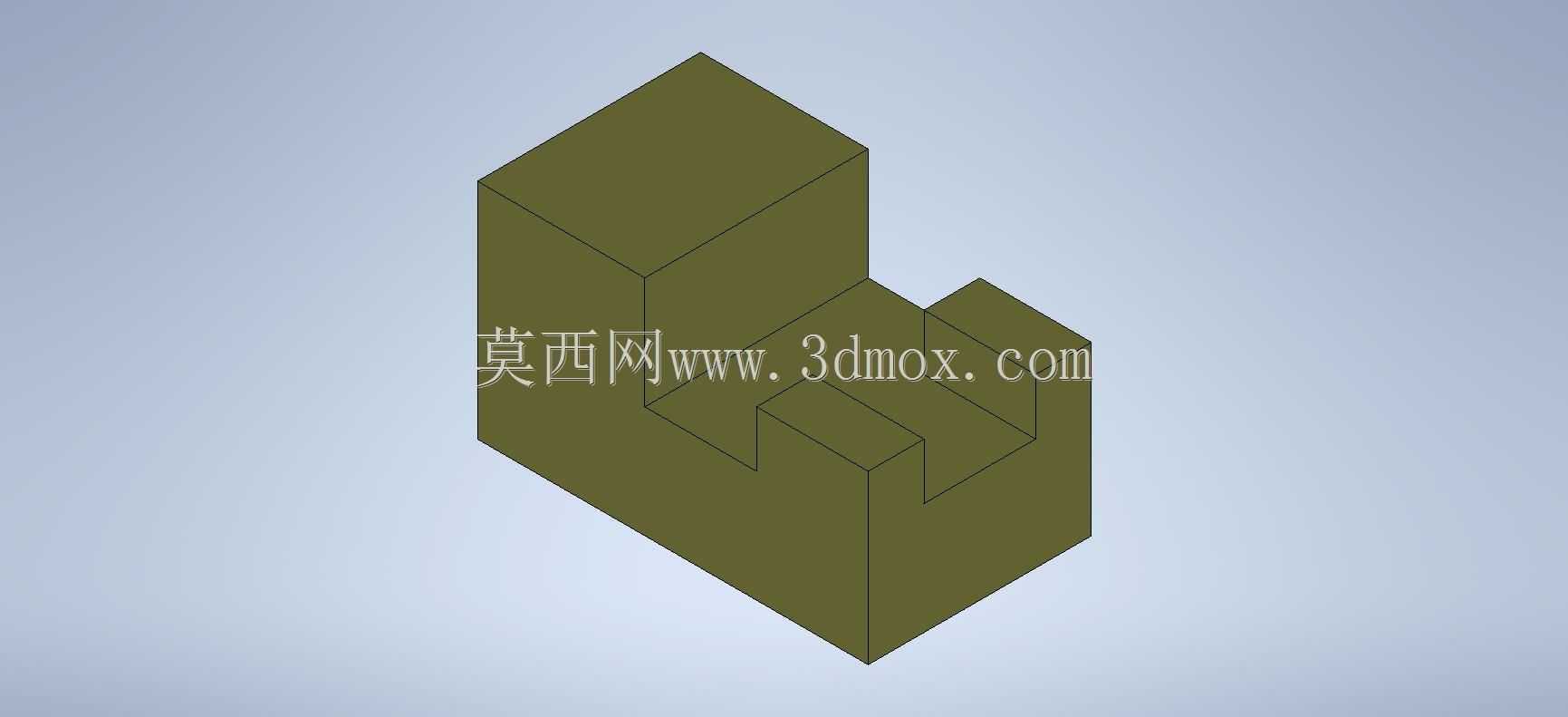

　　从结构功能来看，这个块体采用的是对称式凹凸咬合设计，主体是一个带两级台阶缺口的立方体基座，凸起部分和凹陷部分的截面尺寸完全匹配，两个相同的块体可以沿垂直方向互相嵌合，嵌合后侧面完全齐平，不会出现错位偏移。这种结构的核心作用是实现无紧固件的快速拼接，在教学实训场景中，常用来帮助初学者理解三维建模中的拉伸、切除、布尔运算等基础命令的实际应用，同时也能直观展示装配约束中重合、平行、垂直等几何约束的实际效果。

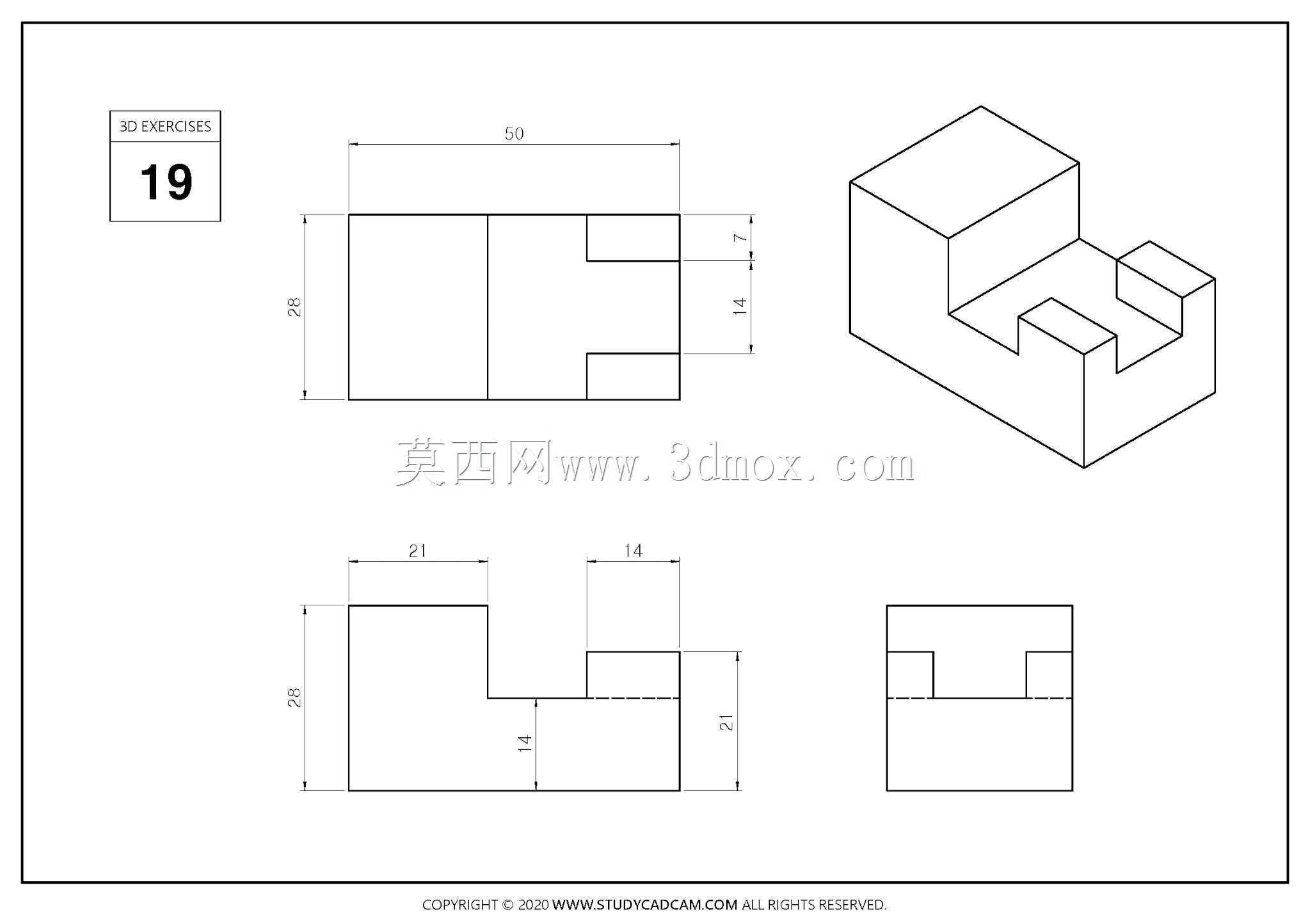

　　设计这类结构的时候，首先要确定主体的基准面，一般选择块体的底面作为第一基准，保证放置时的平面度要求，之后先绘制主体的外轮廓立方体，再根据嵌套配合的尺寸要求，绘制凸起和凹陷的截面轮廓，这里要注意配合公差的预留，如果是3D打印制作实物，单边预留0.1-0.2mm的间隙就能保证顺畅插拔，如果是机加工金属件，间隙可以控制在0.05mm以内，保证配合的紧密性。设计过程中要避免出现尖角结构，所有棱边可以根据实际使用需求做0.2-0.5mm的倒角，既可以避免安装时划伤操作人员，也能减少应力集中，提升零件的耐用性。

　　从安装边界来看，这类块体的整体外轮廓是规整的矩形，安装时只需要保证底面和安装面完全贴合，侧面的定位面和相邻组件的定位面靠紧即可，不需要额外设计复杂的安装结构，如果需要固定在工作台面上，可以在块体的沉头孔位置加装内六角螺丝，沉头孔的深度要保证螺丝安装后不会突出块体表面，避免影响嵌套配合。外形尺寸方面，这类练习用块体的边长一般控制在50-100mm区间，既方便手持观察结构，也不会因为尺寸过大浪费加工材料，凸起部分的高度一般为整体高度的三分之一，保证嵌合后有足够的接触面积，不会轻易松脱。

　　在实际工业应用中，类似的互锁块结构还会被用在物流周转的料箱拼接、模块化工作台的组装、小型输送线的导轨定位等场景，相比传统的螺丝连接方式，这种嵌套结构的拆装效率能提升60%以上，而且不需要额外的工具，操作人员徒手就能完成拆装，非常适合需要频繁更换工位布局的生产车间。建模的时候要注意，所有凹凸特征的拔模角度如果是用于注塑生产的话，要预留1-1.5度的拔模斜度，方便脱模，如果是机加工件则不需要拔模角度，直接做直壁结构即可，保证配合面的垂直度。另外要注意特征的对称性，绘制草图的时候要充分利用对称约束，减少尺寸标注的数量，也能避免后续修改尺寸时出现特征错位的问题，这也是初学者在练习这类基础模型时需要重点掌握的建模习惯，合理使用几何约束能大幅提升建模效率，也能减少参数错误的概率。
