机械安装支座类练习三维建模作品

　　这类块状带弧形安装面的支座类零件，在轻工自动化输送线、小型工装夹具的定位模组中十分常见，日常产线运维做备件替换、新制工装做结构适配时，经常会遇到同构型的零件测绘与建模需求。从实际使用场景来看，这类零件多作为小型执行元件的承载基座，比如在光电传感器的安装支架、小型气动拨指的固定座工位上，它需要同时承担元件定位、载荷传导、位置微调的多重作用，底部的平整安装面用来和设备型材台面贴合，通过沉头孔完成锁附固定，上方的弧形内凹面则是用来适配圆柱类的执行元件外圆，保证元件安装后不会出现周向转动，侧面的带孔凸耳则用来穿装锁紧螺钉，完成圆柱元件的抱紧固定，避免设备运行过程中出现元件移位、检测位置偏移的问题。

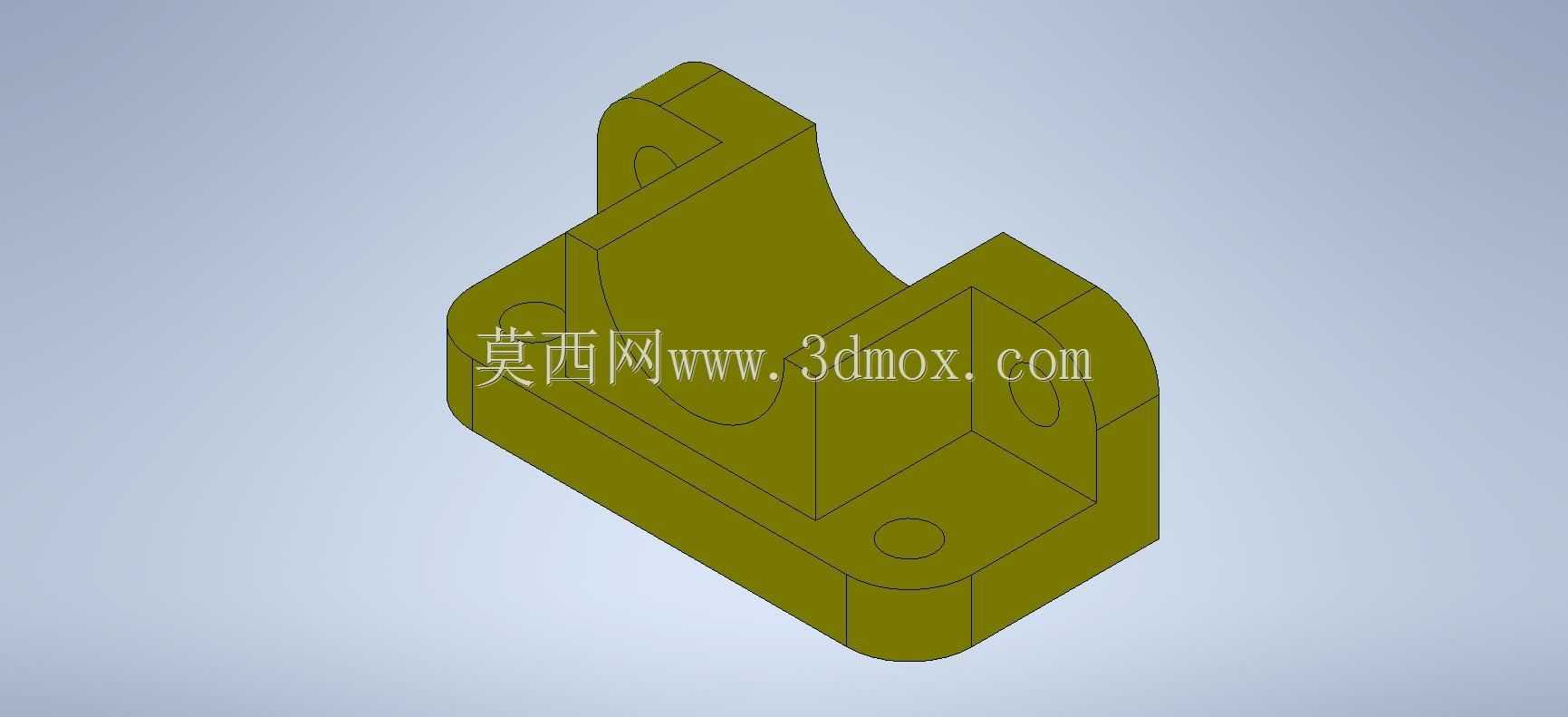

　　做这类零件的三维建模时，首先要理清各个特征的优先级，不能上来就盲目拉伸凸台，得先把核心的安装基准定下来——也就是底部的安装平面，所有后续的特征都要以这个平面为尺寸基准，避免后续装配时出现基准错位导致的安装干涉。先绘制底部的矩形基座轮廓，注意四个角的圆角过渡，这部分圆角不是单纯的美观设计，实际加工时是为了去除铣削加工的锐边，避免安装时刮伤操作人员，同时也能减少零件在台面上放置时的应力集中，避免长期受载出现边角崩裂。基座上的沉头安装孔，位置尺寸要严格对应常用铝型材的槽距，比如常规2020、3030型材的孔位中心距，要保证锁附时螺钉能顺利穿入型材槽内的T型螺母，不会出现孔位偏斜无法安装的问题。

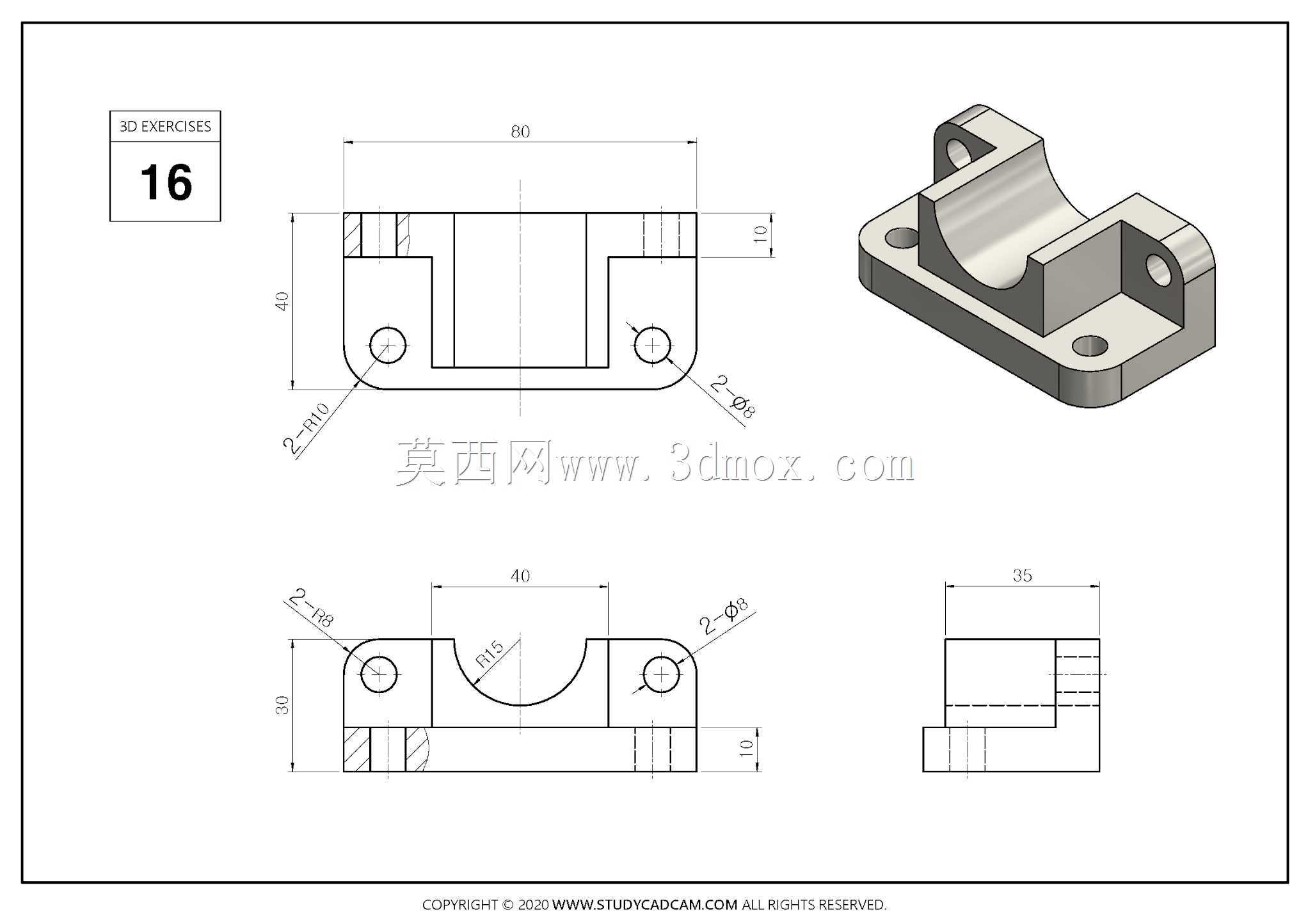

　　做完基座部分后，再向上拉伸两侧的支撑立壁，这里要注意立壁和基座的交接处要做加强筋结构，图中能看到立壁内侧的三角加强结构，这部分是结构强度的关键，当上方承载的元件受到侧向冲击力时，加强筋能分散立壁根部的应力，避免立壁受载出现断裂。中间的弧形内凹面，建模时要注意圆弧的同轴度，两侧立壁上的半圆槽要保证轴线重合，不然圆柱元件装进去会出现卡滞，无法顺利贴合弧面，抱紧后也会出现元件轴线偏斜的问题，比如装光电传感器的话，偏斜0.5毫米就可能导致检测光斑偏离被测物体，出现检测误判。侧面凸耳上的通孔，要和弧形面的锁紧槽连通，这个槽的宽度要适配常用的内六角螺钉直径，保证螺钉穿入后能顺利压紧弧形槽内的元件外壁，不会出现螺钉卡滞无法锁紧的情况。

　　从安装边界来看，这类零件的整体轮廓尺寸属于小型安装座范畴，长宽尺寸一般控制在80毫米以内，高度不超过60毫米，不会占用过多的设备安装空间，适合在紧凑的工装工位上布置。建模时还要注意各个加工面的退刀结构，比如沉头孔的底部要留够铣刀的退刀余量，立壁和基座交接的圆角要和加工刀具的R角匹配，避免设计出来的结构无法通过常规铣削工艺加工，还要注意零件的壁厚均匀性，最薄的壁厚不能小于3毫米，不然压铸或者铣削加工时容易出现变形，导致零件尺寸超差。实际选型使用时，这类零件如果是用在有振动的工位上，比如冲压设备旁的检测工位，还要注意弧形抱紧面的粗糙度要求，不能太光滑，不然锁紧后容易出现元件滑移，必要时可以在弧面做滚花处理增加摩擦力，但作为基础练习建模，先把各个特征的尺寸逻辑、装配关系理清楚，就能掌握这类安装支座类零件的通用建模思路，后续遇到同类型的工业零件，不管是测绘还是原创设计，都能快速梳理出特征顺序，避免出现建模步骤混乱、特征父子关系错误导致的后续改图困难。
