叉形带杆连接头机械结构练习件

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611914
  • 叉形带杆连接头机械结构练习件
  • 叉形带杆连接头机械结构练习件
  • 叉形带杆连接头机械结构练习件

  日常做结构建模练习时,这类叉形带杆的构件是很典型的基础训练载体,很多刚接触三维建模的从业者都会从这类零件入手,练习拉伸、旋转、倒圆角这些基础特征的组合运用,同时也能理解机械连接结构的基本设计逻辑。从实际应用场景来看,这类带叉形开口的杆状零件,常出现在小型传动机构、手动工具的连接部位,还有一些简易连杆机构的铰接端,比如小型夹具的传动端、手动拆装工具的工作头连接段,或是轻工设备里的小载荷连杆铰接部位,主要承担小扭矩的传动、铰接定位作用,工作时杆部插入配套的安装孔内,叉形开口部位通过销轴与其他构件铰接,实现力的传递或者角度摆动。

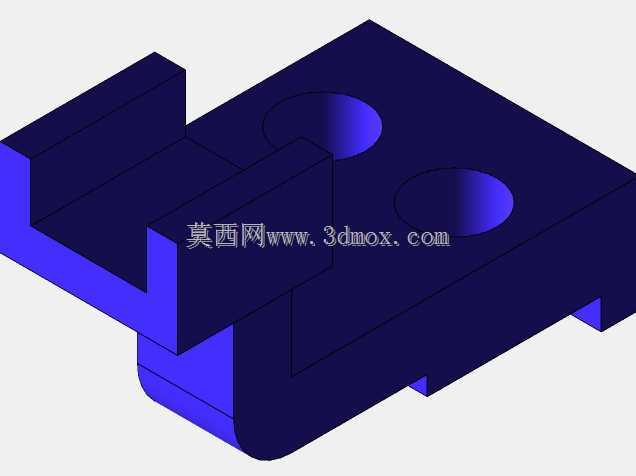

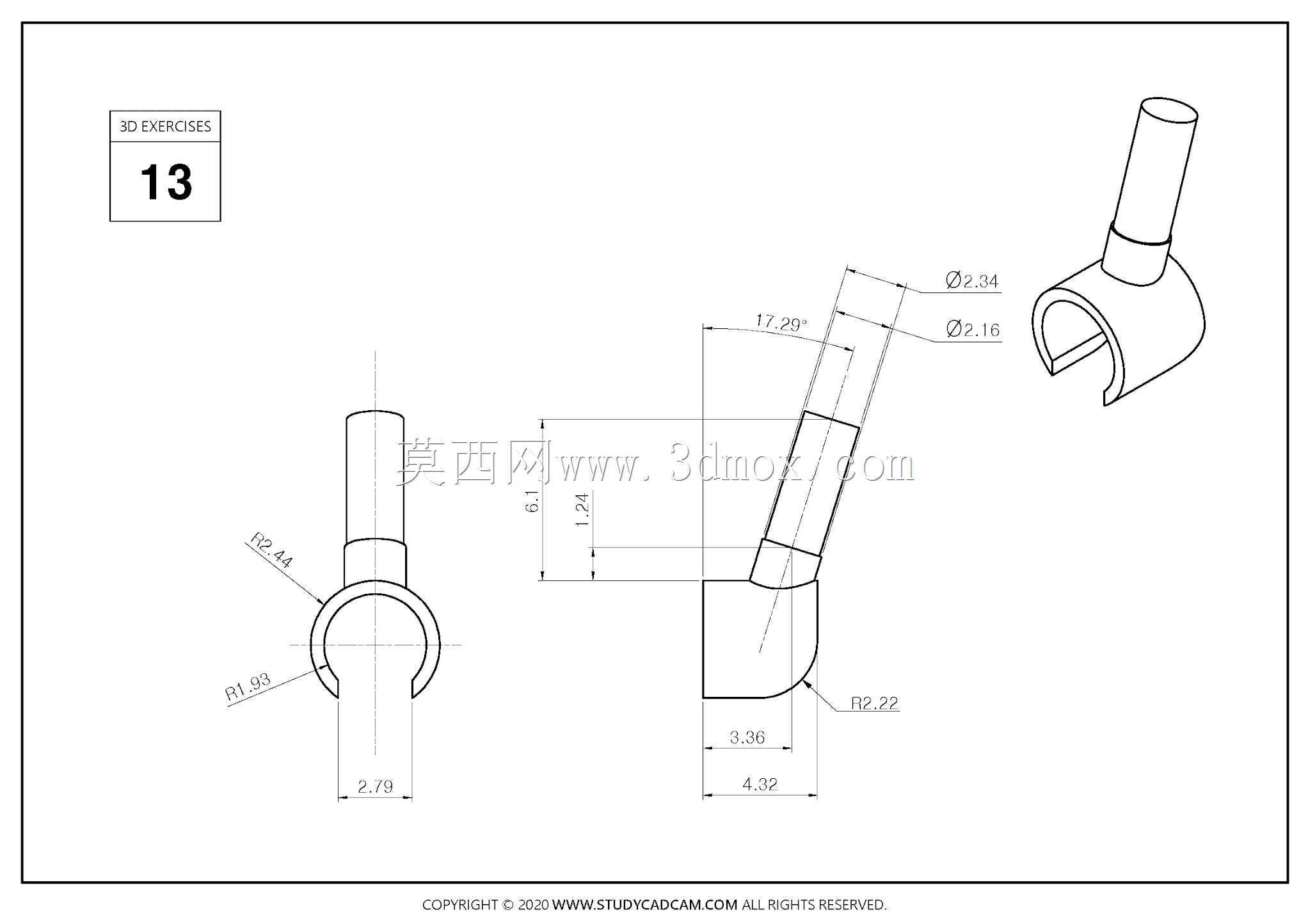

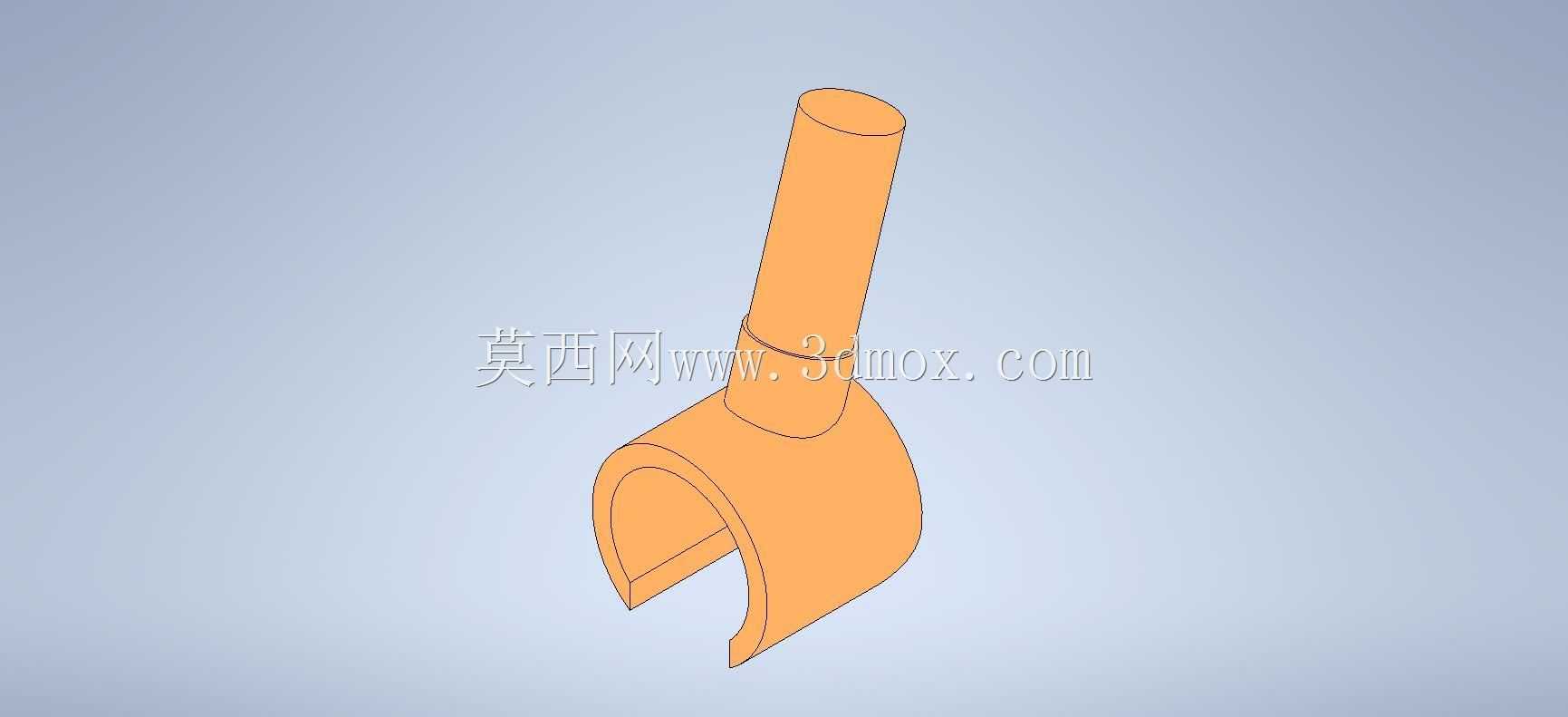

  从功能特性上看,这个零件的结构分为两个核心部分,上部是等直径的圆柱杆段,表面做了光滑过渡处理,没有额外的卡槽或者螺纹,说明这个杆段主要是用于插入对应孔径的安装座内,起到导向、定位或者滑动支撑的作用,杆部和下部叉形结构的衔接处做了圆弧过渡,避免应力集中,这也是机械结构设计里很基础的应力分散处理方式,能减少交变载荷下衔接部位断裂的风险。下部的叉形结构是半开放的U型开口,开口的两个侧壁厚度均匀,内侧是圆弧过渡的曲面,和上部圆柱杆的外圆做了顺滑衔接,这种设计既保证了叉形部位有足够的结构强度承受铰接时的挤压力,也不会因为壁厚突变导致注塑或者机加工时出现变形、应力残留的问题。

  设计这类零件的时候,首先要确定的是上部杆段的直径和长度,这两个尺寸直接决定了零件的安装边界,杆径要和配套的安装孔做间隙配合,一般小载荷场景下选用H8/f7的配合公差就能满足滑动或者固定定位的需求,杆段长度要根据安装座的深度来确定,要保证插入后有足够的接触长度,避免受力时出现翘曲或者脱出。下部叉形结构的开口宽度要和配套铰接的构件厚度匹配,开口的深度要保证铰接销轴安装后,构件有足够的摆动空间,不会和叉形结构的根部发生运动干涉,叉形两个侧壁的销轴孔要保证同轴度,这是这类铰接零件最核心的形位公差要求,如果同轴度偏差过大,铰接后会出现转动卡滞、磨损加剧的问题。

  实际建模过程中,很多新手容易忽略的是各个衔接部位的圆角处理,比如杆部和叉形结构衔接的位置,如果直接做直角衔接,不仅机加工时刀具难以走到根部,实际受力时直角位置会产生很明显的应力集中,在反复摆动的载荷下很容易从衔接处断裂,所以这个位置一般会做R2到R5的圆角过渡,具体数值要根据零件的整体尺寸来定,圆角半径不能过大,否则会影响相邻零件的安装空间。另外叉形结构的开口端部要做小倒角处理,一方面是去除机加工产生的毛刺,另一方面也方便铰接构件的装配导入,不用精准对位就能顺利卡入开口内。

  从安装边界来看,这个零件的整体外轮廓没有突出的倒扣或者复杂结构,不管是采用机加工还是注塑成型都有很好的工艺性,机加工的话可以直接用圆棒料下料,先车削上部的圆柱杆段,再铣削下部的叉形开口,最后做倒角和圆角处理,工序简单,装夹难度低;如果是批量生产采用注塑工艺的话,分型面可以选在叉形结构的对称面上,不需要做复杂的抽芯结构,模具结构简单,成型后飞边处理也很方便。这类零件虽然结构简单,但是涵盖了机械结构设计里最基础的配合选型、应力处理、工艺性考量的知识点,作为建模练习件能很好地帮助初学者建立从建模到工艺、再到实际装配的完整设计思维,而不是只停留在画出三维外形的层面。

  在实际选型替换的时候,要重点核对杆部直径、叉形开口宽度、销轴孔直径这几个核心安装尺寸,只要这几个尺寸匹配,同时零件的材质强度满足载荷要求,就可以实现同类型零件的互换,不需要额外修改相邻构件的结构。小载荷场景下可以选用POM或者尼龙材质注塑成型,有自润滑特性,铰接转动时不需要额外加润滑油,适合轻工设备、民用工具的使用场景;如果是载荷稍大的场景,可以选用45号钢机加工后做表面发黑处理,提升防锈能力和结构强度,满足工业设备里的传动需求。
