带安装法兰的立式圆筒传感基座结构

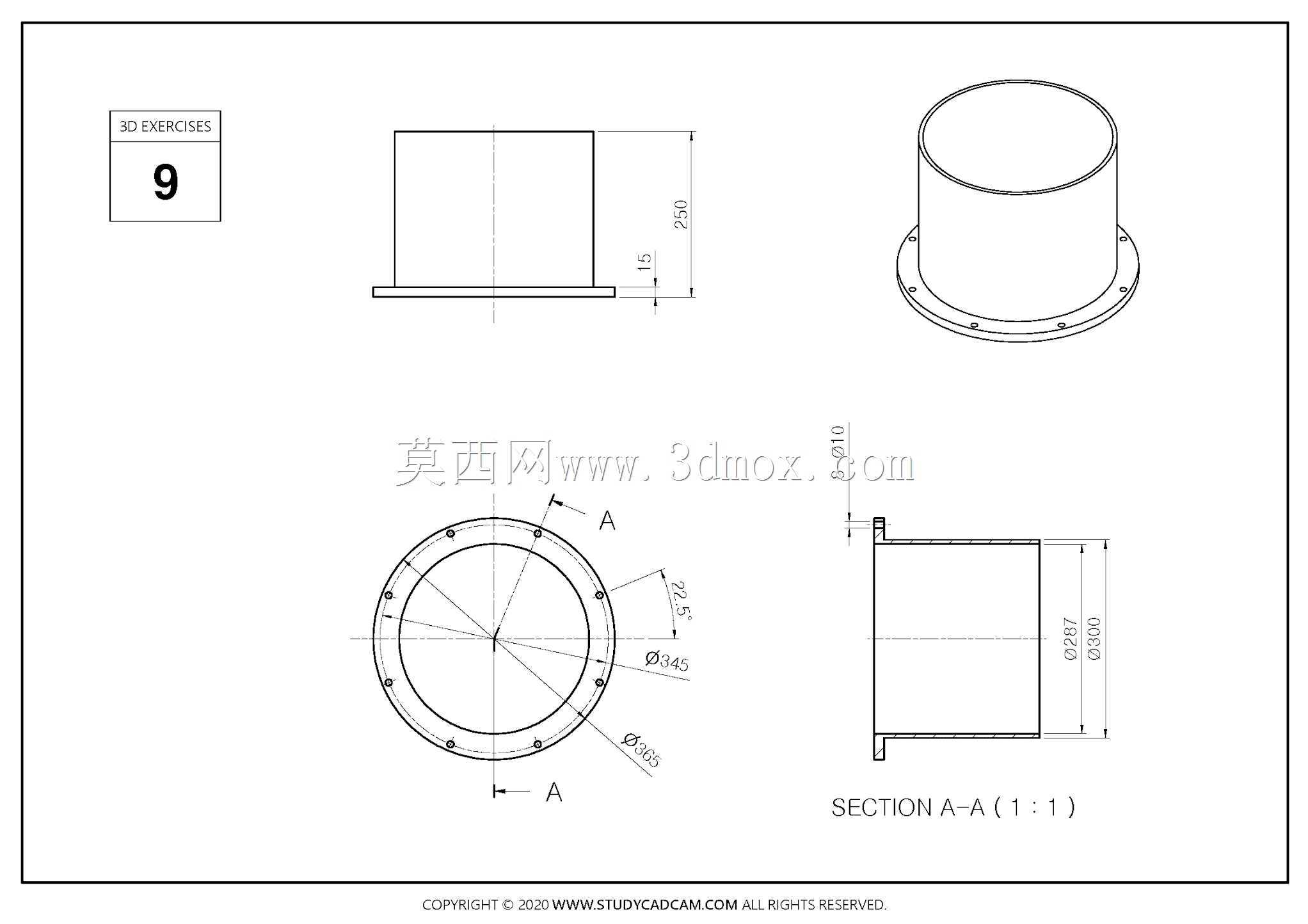

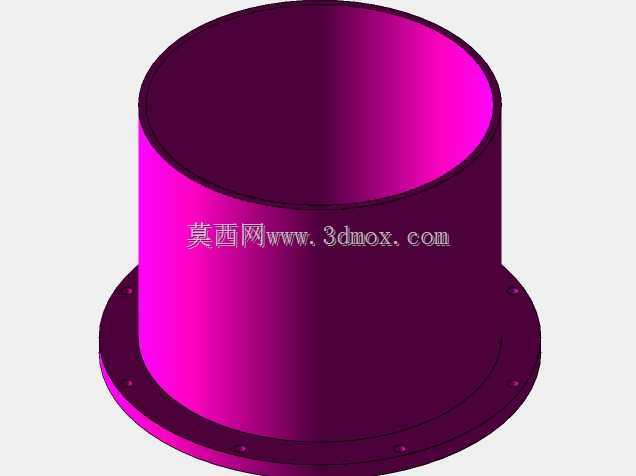

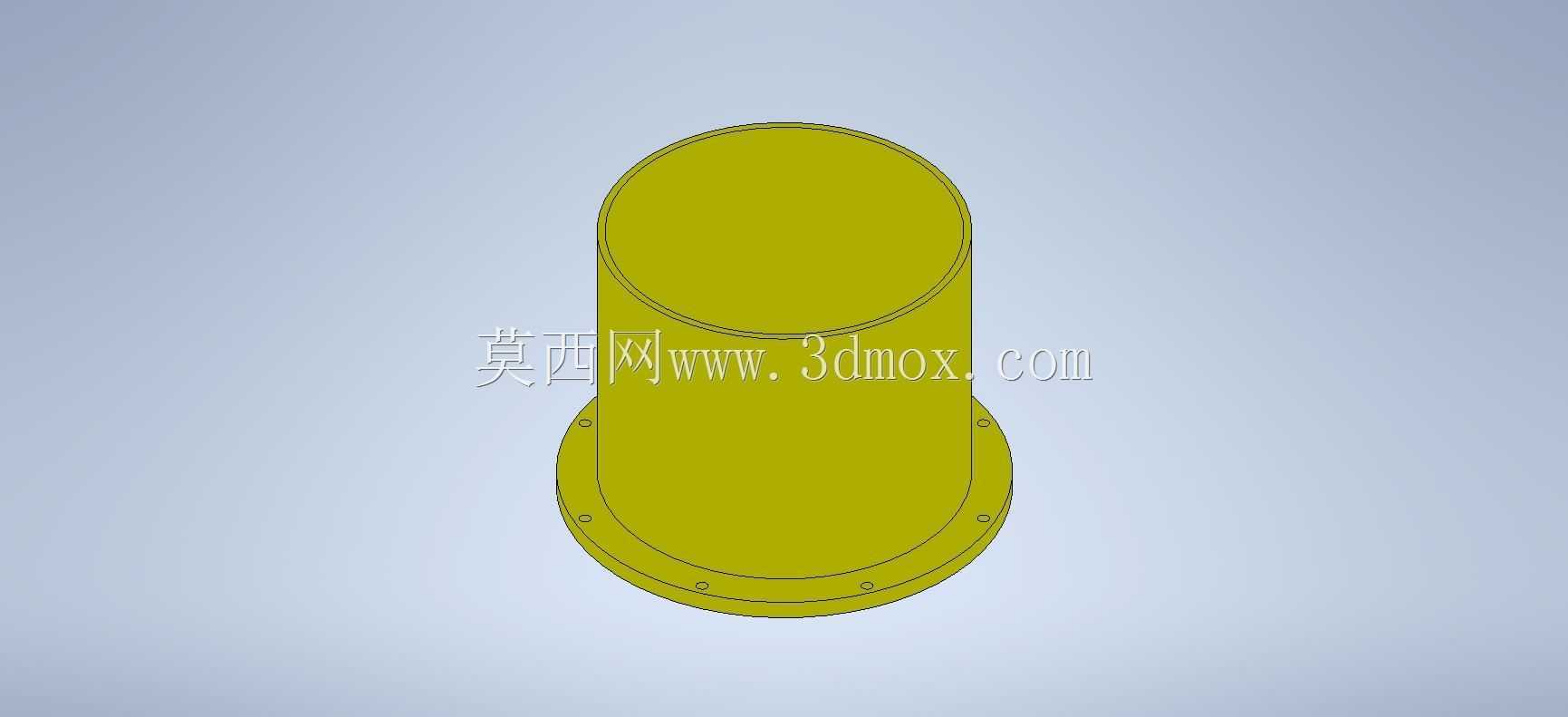

　　在工业测控场景里，这类带安装法兰的立式圆筒结构，是接触式、非接触式传感单元的常用承载基座，常见于流体管路压力监测、料仓料位检测、密闭腔体温湿度采集这类工况中，作为传感元件与被测设备之间的连接过渡载体，既要给内部传感芯体提供密闭的安装空间，也要通过底部法兰实现与被测设备外壁的可靠固定，同时隔绝外部粉尘、水汽、机械振动对芯体检测精度的干扰。从结构设计逻辑来看，整体采用等径直筒加底部一体式安装法兰的构型，直筒段的内腔尺寸完全匹配常规圆柱型传感芯体的外形公差，内壁预留了芯体固定的台阶位，不需要额外增加衬套就能完成芯体的轴向定位，减少装配环节的零件数量。直筒顶部为封闭平面，可根据实际使用需求加工出线孔或者视窗，既可以走线缆引出检测信号，

　　也能适配光学类传感元件的检测通路需求。底部法兰与筒身采用圆弧过渡连接，避免直角连接处的应力集中，在设备运行产生持续振动的工况下，能有效降低焊缝或者一体成型处的疲劳开裂风险，法兰端面上沿圆周均匀分布的安装孔，孔位间距与同通径的管路法兰、设备预留安装位的孔距完全匹配，安装时不需要额外打孔适配，直接穿入螺栓就能完成固定，法兰端面预留了密封槽的加工余量，装配时嵌入O型密封圈就能实现IP65以上的防护等级，满足户外、潮湿车间这类恶劣工况的使用要求。从安装边界来看，直筒段的外径小于法兰外径，安装后筒身不会超出法兰的安装轮廓，在设备密集排布的车间里，不会和周边的管路、其他元器件产生干涉，整体轴向高度控制在常规传感基座的常用尺寸区间，

　　既给内部芯体预留了足够的安装空间，也不会因为过高导致重心偏移，在设备振动时出现晃动影响检测精度。建模过程中需要重点关注法兰安装孔的位置度公差，孔位的角度偏差不能超过0.1度，否则现场安装时会出现螺栓无法穿入的问题，筒身与法兰的过渡圆角要和实际加工工艺匹配，若采用车削加工，圆角半径不能小于刀具的R角参数，若采用铸造工艺，圆角要满足铸造拔模的斜度要求，避免出现铸造缺陷。这类结构的壁厚设计要兼顾强度与材料成本，筒身壁厚满足常规承压要求即可，不需要额外加厚，法兰厚度要根据螺栓预紧力计算，避免螺栓拧紧时法兰出现变形导致密封失效。在实际选型应用中，这类基座可以适配多种不同原理的传感元件，只需要调整内腔的台阶尺寸与顶部的开孔形式，

　　就能快速适配不同的检测需求，不需要重新设计整体外形，能大幅缩短非标传感安装件的设计周期，减少重复建模的工作量。建模练习时可以重点练习回转体特征的创建、法兰端面孔的阵列操作、过渡圆角的参数设置，掌握这类典型工业安装基座的建模逻辑，后续遇到同类型的阀座、接线柱基座、小型设备壳体类零件时，就能快速复用建模思路，提升建模效率。
