圆柱型传感检测元件三维结构设计

　　这类圆柱型传感元件在工业现场的应用覆盖范围极广，从自动化产线的工件到位检测，到流体管路内部的介质参数采集，再到小型机电设备的运行状态监测，都能见到同结构产品的身影。不同于异形安装的传感部件，圆柱外形的设计本身就适配绝大多数工业场景的安装需求，不管是设备机架上的预留通孔安装，还是工装夹具上的侧装固定，甚至是狭小空间内的嵌入式布置，圆柱结构都能最大程度降低对安装空间的占用，避免和周边的传动部件、走线槽、防护结构产生干涉。

　　从功能特性来看，这类圆柱结构的传感元件通常将核心感应模块、信号处理电路、防护壳体整合为一体化结构，外轮廓做了等直径设计，端部采用圆弧过渡，一方面可以减少安装过程中对密封胶圈的剐蹭，另一方面也能在设备运行时降低流体冲刷、粉尘堆积带来的影响。壳体侧面预留的细小定位孔，是用来配合紧定螺钉实现周向固定的，避免设备运行过程中因为振动导致传感元件出现转动偏移，保证感应端始终正对检测目标，不会因为角度偏差出现检测信号丢失、误触发的问题。

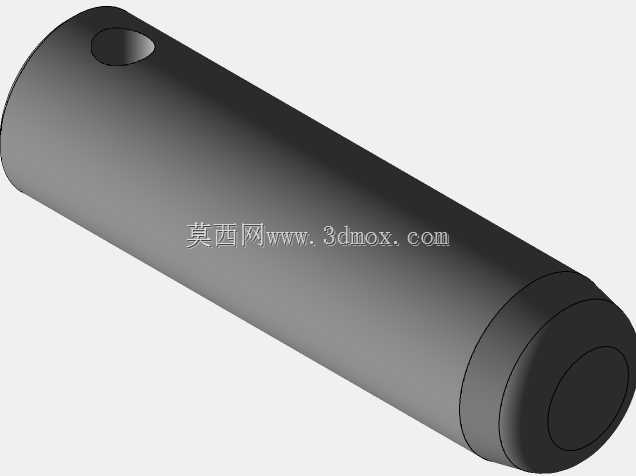

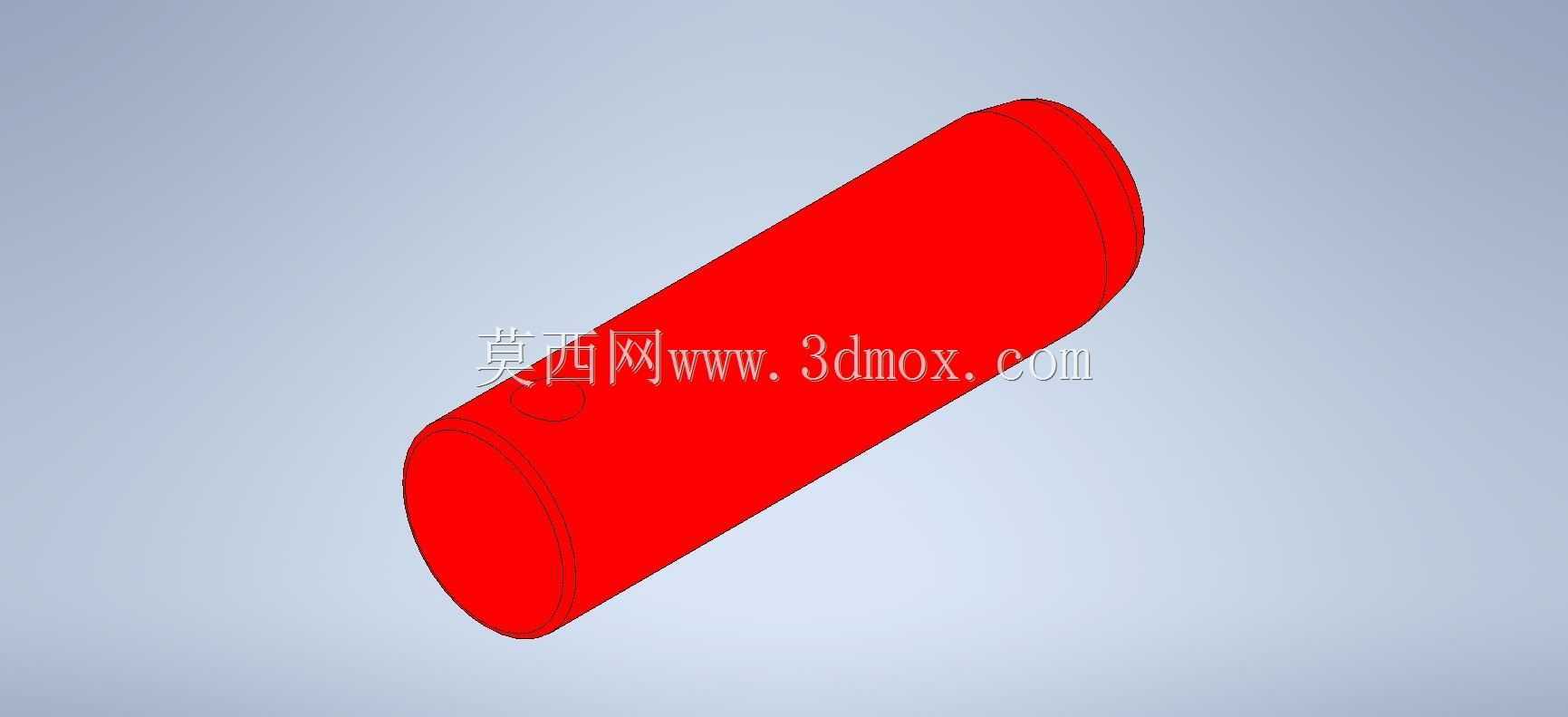

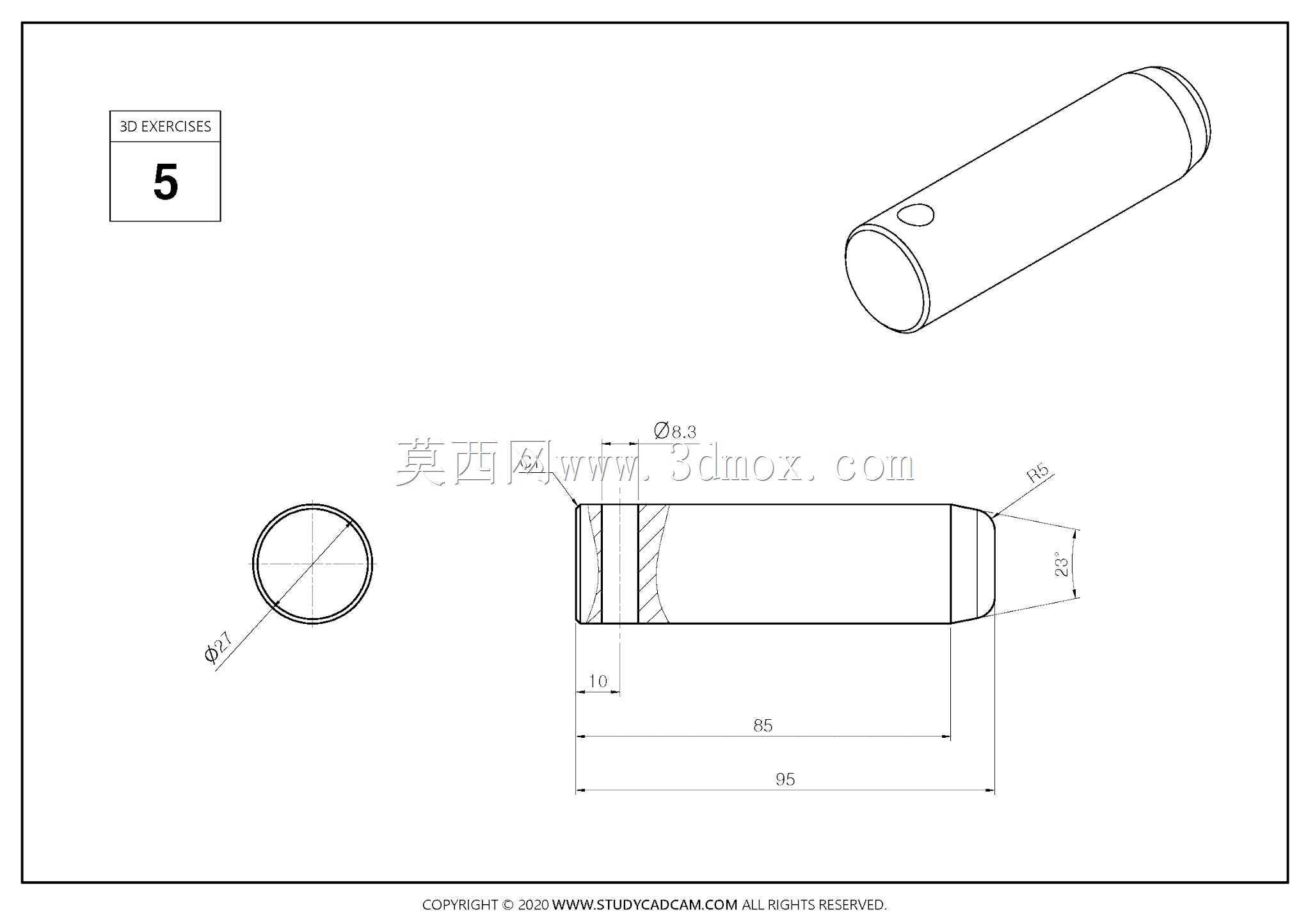

　　做这类零件的三维建模时，首先要明确安装边界的尺寸约束：圆柱主体的外径公差需要严格匹配常用的安装孔位标准，通常会按照h7的公差带做设计，既保证安装时可以顺利推入预留孔，又不会因为间隙过大导致安装后出现晃动。主体长度的设计需要兼顾感应距离和安装深度，端部伸出安装面的长度不能过长，否则容易被运行中的工件剐蹭损坏，缩进量也不能过大，否则会超出感应元件的有效检测范围，导致检测灵敏度下降。端部的圆弧倒角尺寸需要和壳体外径匹配，通常取R值为外径的十分之一，既能去除加工毛刺，也能在安装时起到导向作用。

　　建模过程中需要重点关注几个结构细节：一是壳体的壁厚设计，要兼顾防护等级和内部元件的容纳空间，壁厚过薄会导致抗冲击能力不足，现场使用中容易因为外力碰撞出现壳体变形，损坏内部电路；壁厚过厚则会占用内部空间，压缩电路模块和感应元件的布置区域，同时也会增加不必要的材料成本。二是侧面定位孔的位置设计，不能距离安装端面过近，否则紧定螺钉锁紧时会导致端部壳体变形，影响感应元件的位置精度；也不能距离尾端过近，否则会干涉尾端的线缆出线或者接头安装。三是尾端的过渡结构，要做平滑的锥面或者圆角过渡，避免应力集中，因为传感元件的尾端通常是线缆引出或者接头连接的位置，长期振动下如果存在尖锐的结构转角，容易出现线缆磨损、接头松动的问题。

　　在实际设备选型应用中，这类圆柱型传感元件的安装方式非常灵活，除了常见的通孔紧定螺钉固定，还可以配合专用的安装支架实现角度可调的安装，适配不同的检测角度需求。在有防水、防尘要求的应用场景下，安装时还可以在壳体和安装孔之间搭配O型密封圈，依靠圆柱面的配合实现IP67以上的防护等级，满足切削液喷淋、多粉尘车间等恶劣工况的使用要求。建模时还要考虑不同工况下的适配性，比如在强电磁干扰的车间环境下，壳体材质通常会选用金属屏蔽材质，这时候建模就要预留好壳体内部的屏蔽层厚度，保证内部电路不会受到外部电磁干扰，输出的检测信号稳定可靠。

　　从结构设计的合理性角度出发，这类圆柱零件的建模要避免出现不必要的结构凸起，整个外轮廓尽量保持光滑连续，一方面是降低加工难度，不管是采用金属车削加工还是工程塑料注塑成型，光滑的圆柱面都更容易实现高精度加工，生产效率更高；另一方面光滑的外表面也不容易积留粉尘、切削液等杂物，日常维护时只需要简单擦拭就能保持表面清洁，不会因为杂物堆积影响检测性能。另外，建模时还要考虑零件的装配工艺，整个圆柱主体的同轴度需要严格控制，尤其是感应端和安装定位面的同轴度，否则安装后感应端会出现偏斜，导致检测范围出现偏移，需要反复调整安装角度才能满足检测要求，增加现场安装调试的工作量。
