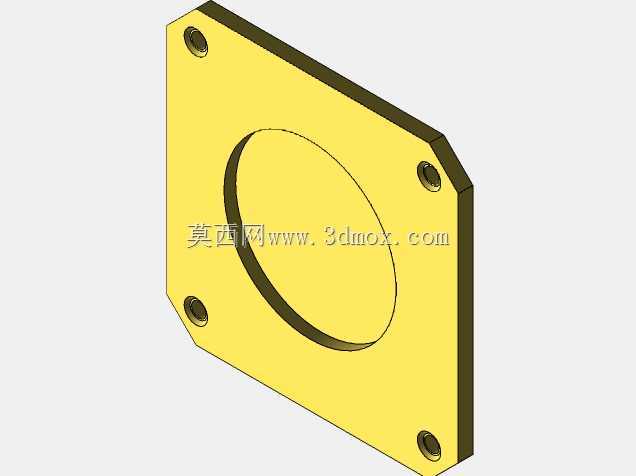

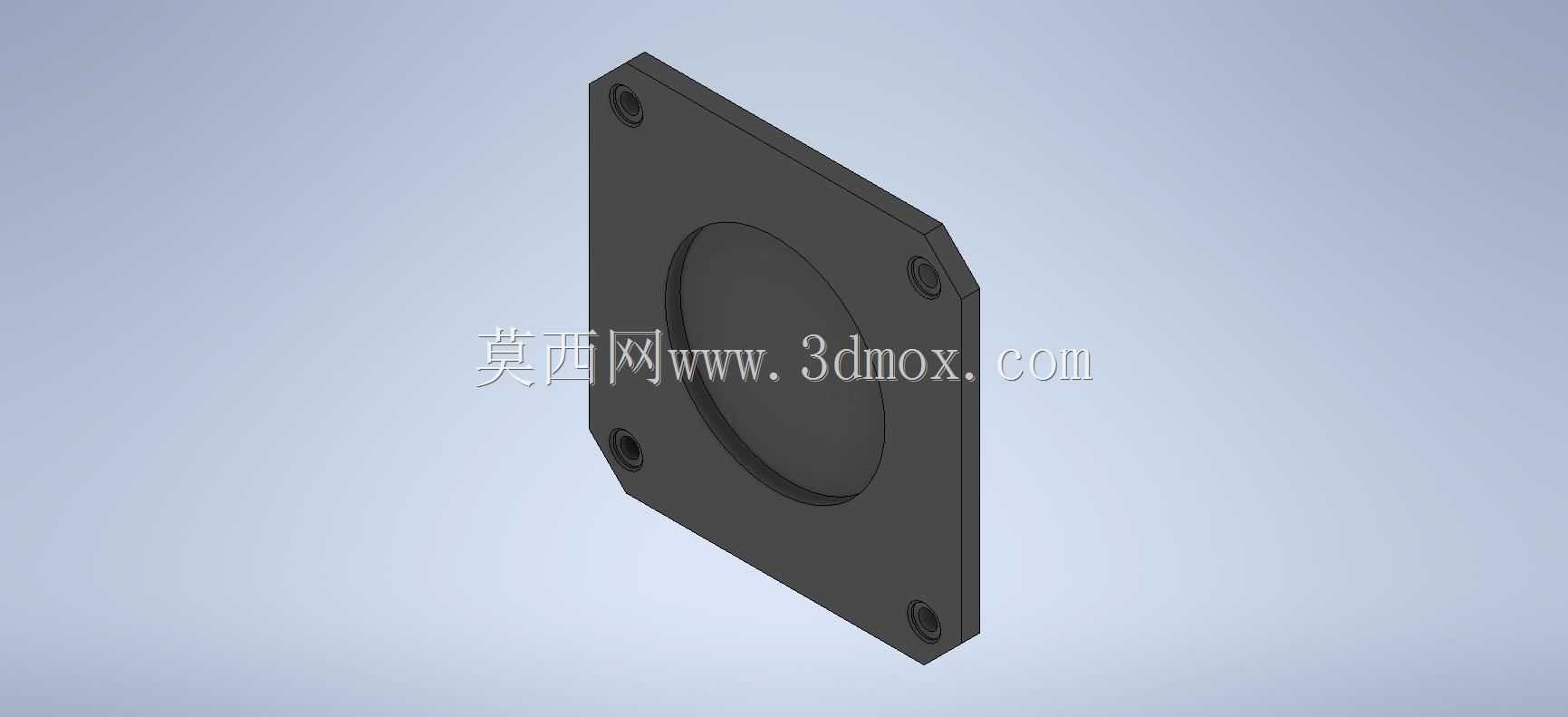

这类带切角的方形安装端盖,常出现在小型气动执行元件端部、微型液压阀组的侧封位置,也会作为小型传感器模组的安装基座盖板使用,在轻工自动化生产线的小型执行机构、桌面级精密检测设备的腔体密封环节应用十分普遍。不同于常规圆形法兰端盖,方形切角的结构设计,首先是为了适配安装空间受限的紧凑布局场景——在设备内部走线密集、相邻零部件间距不足的位置,切角可以规避与相邻管路、线束接头的干涉,不需要额外调整周边元件的排布位置,就能顺利完成端盖的对位安装,这在多模组集成的小型化设备设计中,能大幅压缩整体安装空间的预留量。

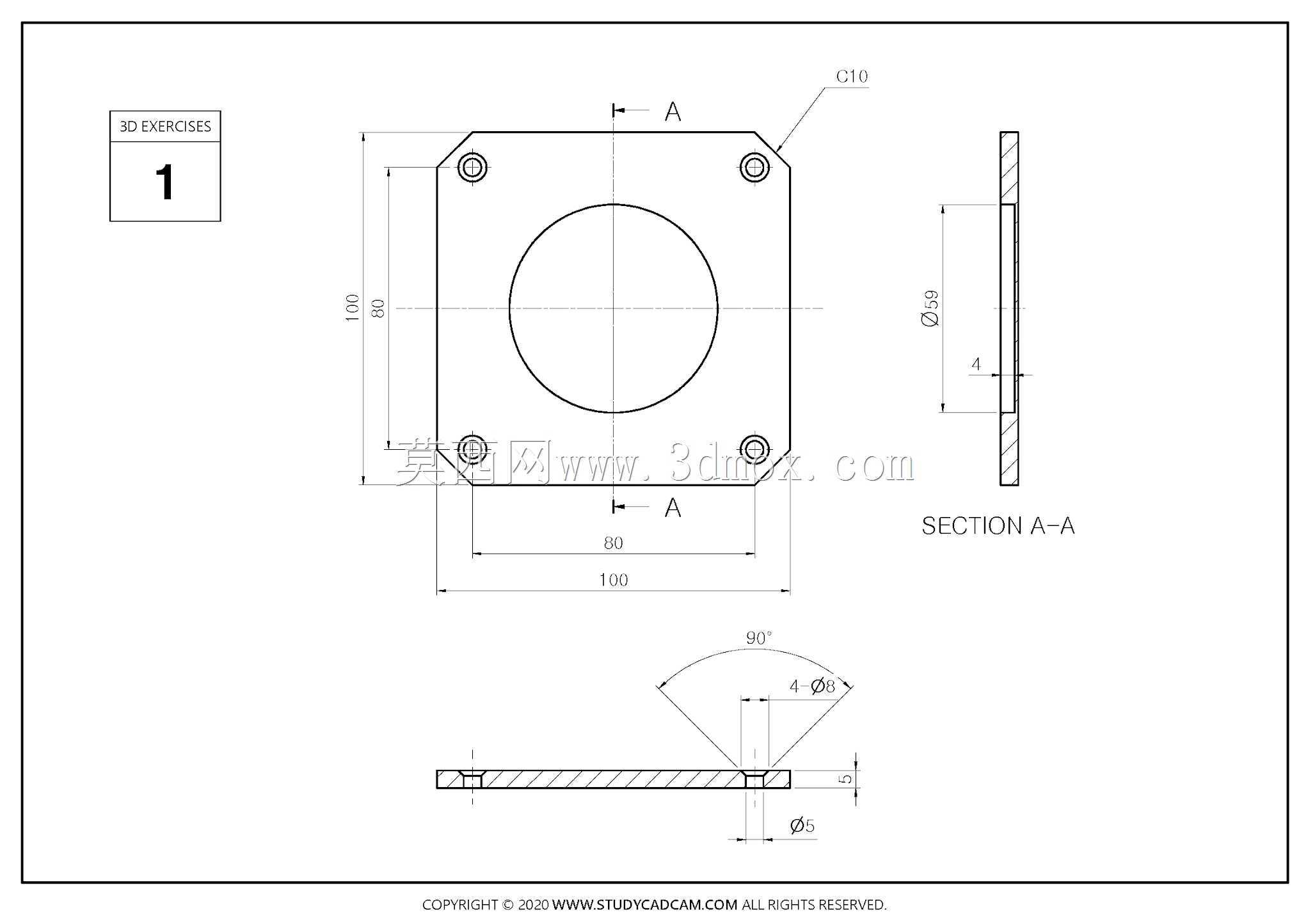

从结构功能来看,端盖中心的内凹圆形区域,主要作用是容纳内置元件的端部凸起,比如小型气缸的活塞端盖、传感器的感应探头尾部、或者轴承的外圈端面,内凹的深度可以根据内置元件的伸出长度做适配调整,既可以对内置元件形成轴向定位,避免元件在腔体内部出现轴向窜动,也能减少端盖与内置元件之间的多余间隙,降低腔体内部的积尘、积液风险。四个角位置的沉头安装孔,采用均匀排布的设计,孔位的中心距匹配常规小型气动元件、微型传感器的通用安装孔距标准,安装时使用内六角圆柱头螺钉就可以完成固定,沉孔的深度可以保证螺钉安装后头部完全没入端盖平面,不会出现凸起刮擦周边线束、或者影响外部其他元件安装的问题。
设计这类端盖的时候,首先要确认的是安装边界的尺寸限制:方形主体的边长需要完全覆盖腔体的开口位置,切角的尺寸不能过小,否则起不到规避干涉的作用,也不能过大,否则会压缩四个安装孔的布置空间,甚至导致安装孔距离边缘过近,降低端盖的结构强度,一般切角的斜边距离安装孔中心的距离要保留至少两倍螺钉公称直径的余量,避免安装螺钉时孔位周边出现应力开裂。端盖的厚度需要根据腔体的承压要求做调整,如果是用于常压的传感器腔体密封,厚度只需要满足安装螺钉锁紧时不会出现翘曲变形即可,如果是用于有一定气压的气动元件端盖,就需要适当增加厚度,同时在内凹区域的根部做圆角过渡,减少应力集中的问题。
实际选型适配的时候,要注意端盖安装面的平面度要求,和腔体贴合的一面需要保证足够的平面度,必要时可以增加密封槽的设计,放置O型密封圈来实现IP65以上的防护等级,避免粉尘、水汽进入腔体内部影响内置元件的正常工作。四个安装孔的位置度公差需要控制在合理范围内,否则安装时会出现螺钉无法对位、强行锁紧后端盖变形导致密封失效的问题。另外端盖的边角位置,除了设计要求的切角之外,其余锐边都需要做倒钝处理,避免安装维护时划伤操作人员,也防止锐边割伤相邻的线束绝缘层。这类端盖的材质一般根据使用场景选择,常规工业环境下使用硬质铝合金或者普通碳钢做表面发黑处理即可,有防腐要求的场景可以选用304不锈钢材质,有轻量化要求的场景也可以使用高强度工程塑料注塑成型,但要注意塑料材质的安装孔需要做金属镶件处理,避免多次拆装后孔位磨损滑牙。
在三维建模过程中,这类零件的建模逻辑需要优先保证安装孔位、中心内凹区域的尺寸精度,先绘制方形主体的草图,完成切角特征后再定位四个安装孔的位置,最后处理中心内凹的特征,建模时要注意沉孔的尺寸匹配所选螺钉的头部尺寸,内凹区域的直径要比内置元件的配合直径大0.1-0.2mm的装配间隙,方便安装时的对位调整。同时要注意拔模角度的设置,如果是采用注塑或者压铸工艺生产的端盖,需要在脱模方向设置合理的拔模斜度,避免生产时出现粘模的问题。这类零件虽然结构简单,但作为设备腔体的密封、定位元件,其尺寸精度和结构强度直接影响内置元件的工作稳定性,设计时不能因为结构简单就忽略公差配合和工艺性的考量,很多小型设备的密封失效、元件窜动问题,往往都是因为这类小端盖的设计细节没有处理到位导致的。
