AutodeskInventor基础练习异形连接块结构

　　在日常的机械结构设计工作中，这类异形块状连接件往往出现在小型工装夹具、非标自动化设备的定位模组里，承担着两个不同方向运动部件的衔接、限位以及载荷传递作用，很多刚接触三维建模的工程师在做基础特征练习时，都会接触到这类兼顾多个安装面、带弧形限位结构的零件，它没有复杂的曲面分型，所有特征都围绕实体拉伸、切除、圆角过渡这些最基础的建模命令展开，却能很好地训练建模时的基准选择、特征顺序规划能力。

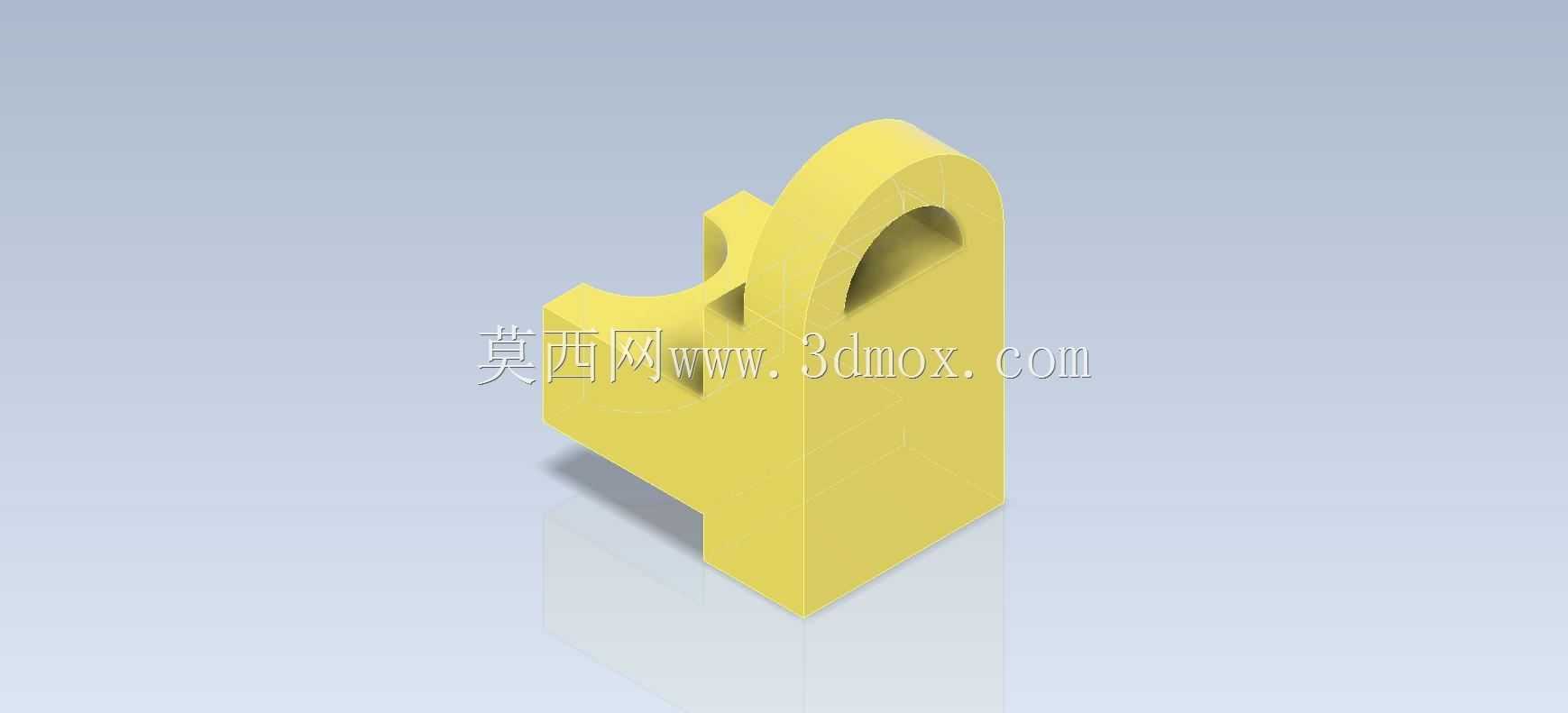

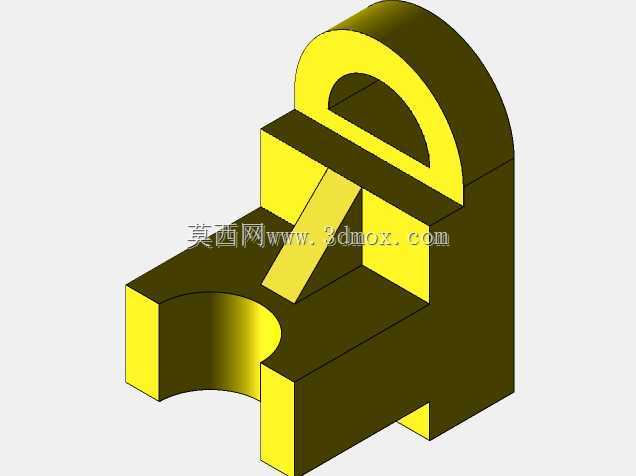

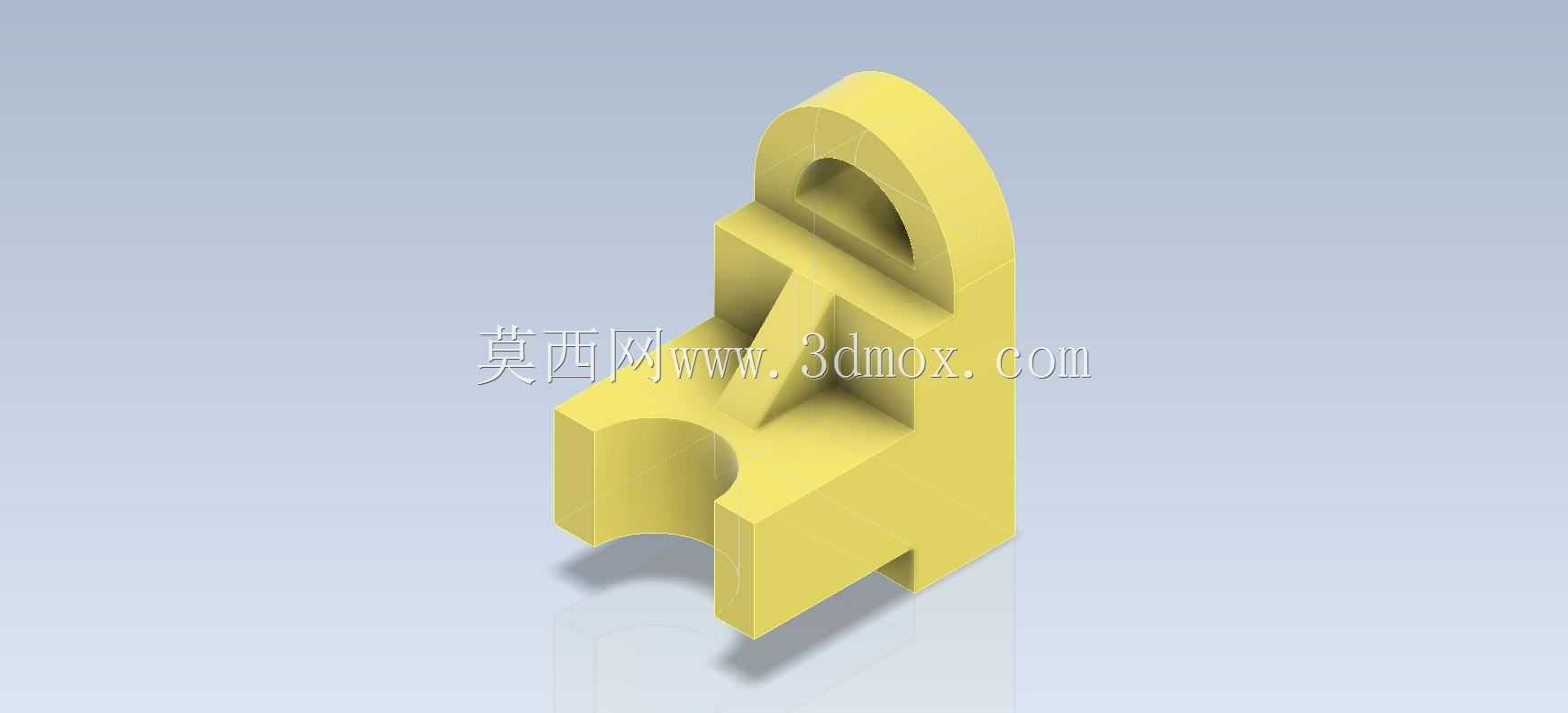

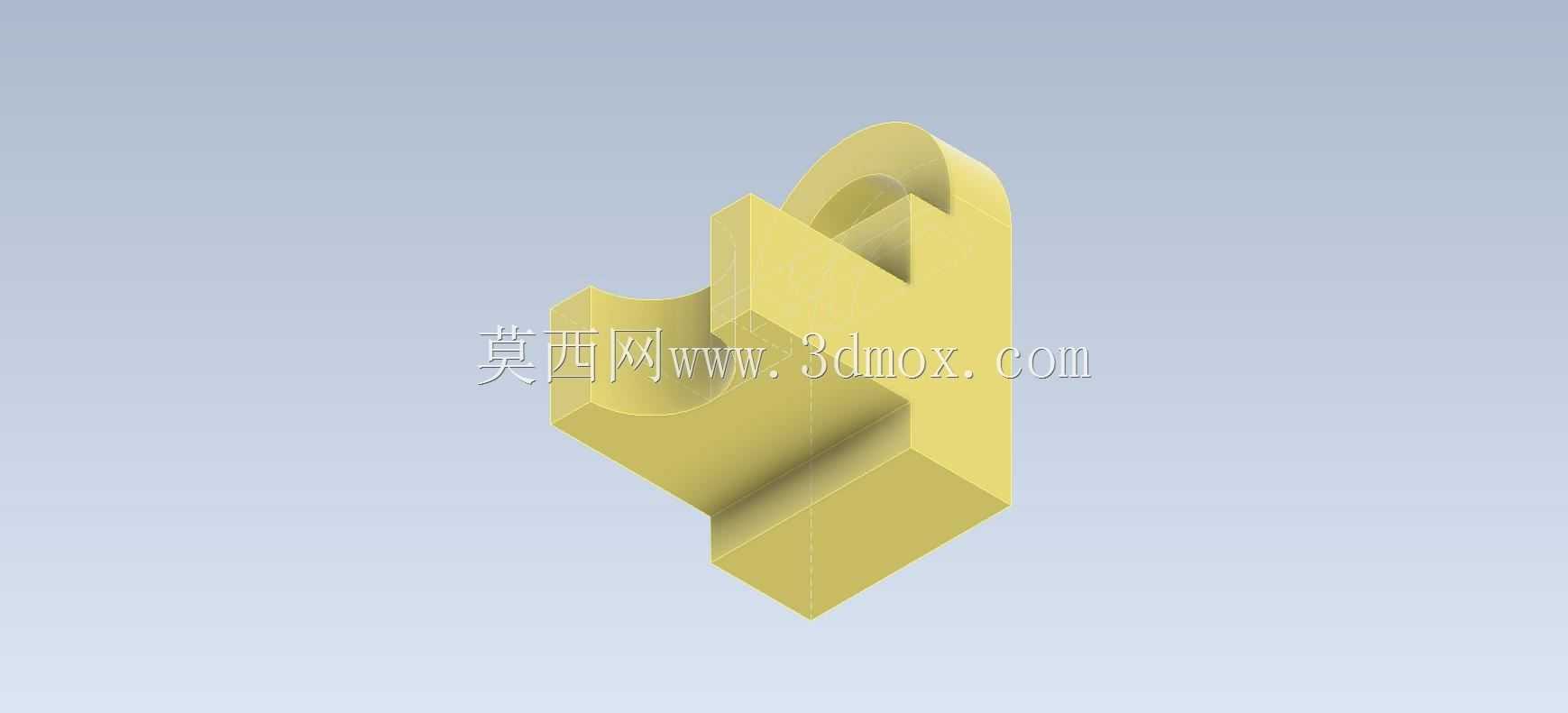

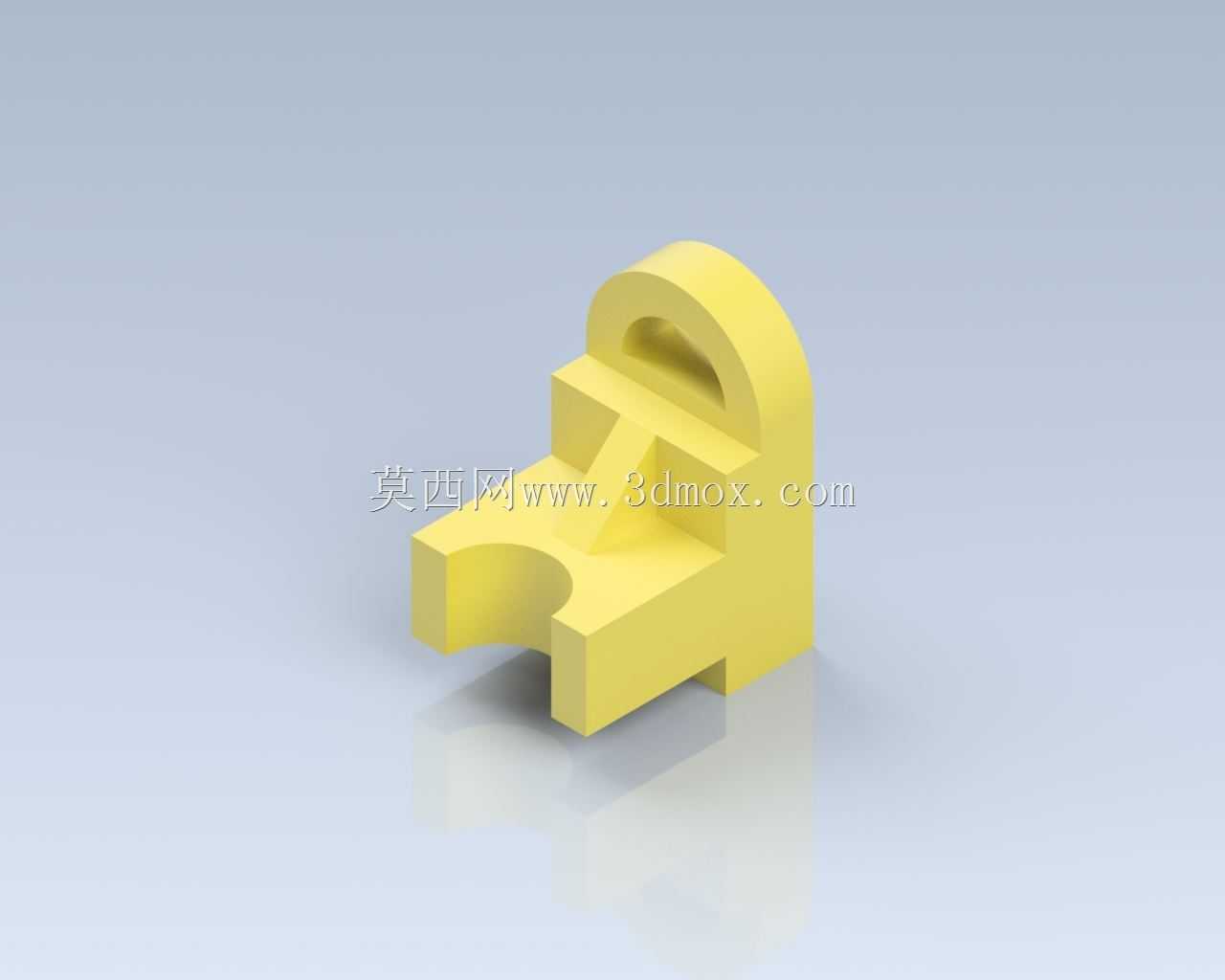

　　从实际使用场景来看，这类零件通常会安装在设备的台架面板上，底部的两个凸台结构是用来嵌入安装面板的预留槽位里，实现快速定位，不需要额外做复杂的找正工序，安装时只需要从底部穿入紧固件，就能把零件牢牢固定在基准面上，不会出现横向的窜动。零件上部的半环形拱状结构，是用来穿装销轴或者导向杆的，环形内侧的弧面需要和配合件的外圆面做公差匹配，通常会选H7/g6的间隙配合，保证销轴穿入后既能灵活转动，又不会出现过大的径向晃动。

　　在结构设计的思路上，这个零件没有做多余的减重孔，整体是实心块体结构，因为这类零件往往要承受频繁的冲击载荷，比如在快速送料机构的定位挡块位置，每次工件到位都会对零件产生侧向的撞击，实心结构能保证足够的刚性，不会在长期交变载荷下出现断裂变形。零件侧面的弧形缺口，是为了避让相邻的运动部件，避免设备运行时出现运动干涉，很多新手建模时容易忽略干涉检查，往往把零件做成完整的方块，等到实际装配时才发现和周边零件碰擦，不得不返工修改，这个缺口的尺寸边界是根据相邻运动件的运动包络线来确定的，预留了0.5mm的安全间隙，既不会因为间隙过大浪费安装空间，也不会因为间隙过小出现擦碰。

　　从外形尺寸和安装边界来看，这类练习件的整体尺寸通常控制在50mm40mm60mm的范围内，属于小型机械零部件，安装时的占用空间很小，适合布置在设备内部结构紧凑的位置。底部两个定位凸台的宽度是10mm，和安装面板上的槽宽做过渡配合，凸台的高度是5mm，嵌入槽内后能保证零件的安装面和面板完全贴合，不会出现倾斜。上部半环的内孔直径通常设定为12mm，适配常用的标准销轴尺寸，不需要额外定制非标销轴，能降低后期的配件采购成本。零件所有的外棱边都做了R1的圆角过渡，一方面是避免加工后出现锋利的锐边，装配时划伤操作人员，另一方面也能减少热处理时的应力集中，避免零件在淬火过程中出现棱边开裂的问题。

　　建模过程中，首先要选定底部的安装面作为第一基准面，先绘制底部的轮廓草图，拉伸生成主体的基座部分，之后再以上端面为基准绘制上部半环的轮廓，做拉伸凸台，之后再分别对侧面的缺口、底部的凹槽做拉伸切除，最后统一添加圆角特征。很多初学者容易犯的错误是先做圆角再做切除特征，这样会导致圆角特征被后续的切除操作破坏，出现碎面或者特征报错，合理的特征顺序应该是先做所有的加减材料特征，最后再做圆角、倒角这类工艺特征，能大幅减少建模过程中的报错概率，也方便后期修改尺寸参数。这类零件虽然结构简单，却涵盖了机械零件设计里最核心的基准选择、公差配合、干涉避让、工艺性考量这些知识点，是非常适合入门阶段练习的典型结构，通过对这类零件的反复建模练习，能快速掌握三维建模的基本逻辑，为后续设计复杂的装配体打下扎实的基础。在实际加工时，这类零件通常选用45号钢作为毛坯材料，通过普通铣床就能完成所有机加工工序，加工成本低，周期短，适合小批量的非标设备使用场景，如果是对耐磨性能有要求的场合，也可以在半环的内孔位置镶嵌铜套，提升配合面的耐磨性能，延长零件的使用寿命。
