多安装位三角加强型机械连接支座结构

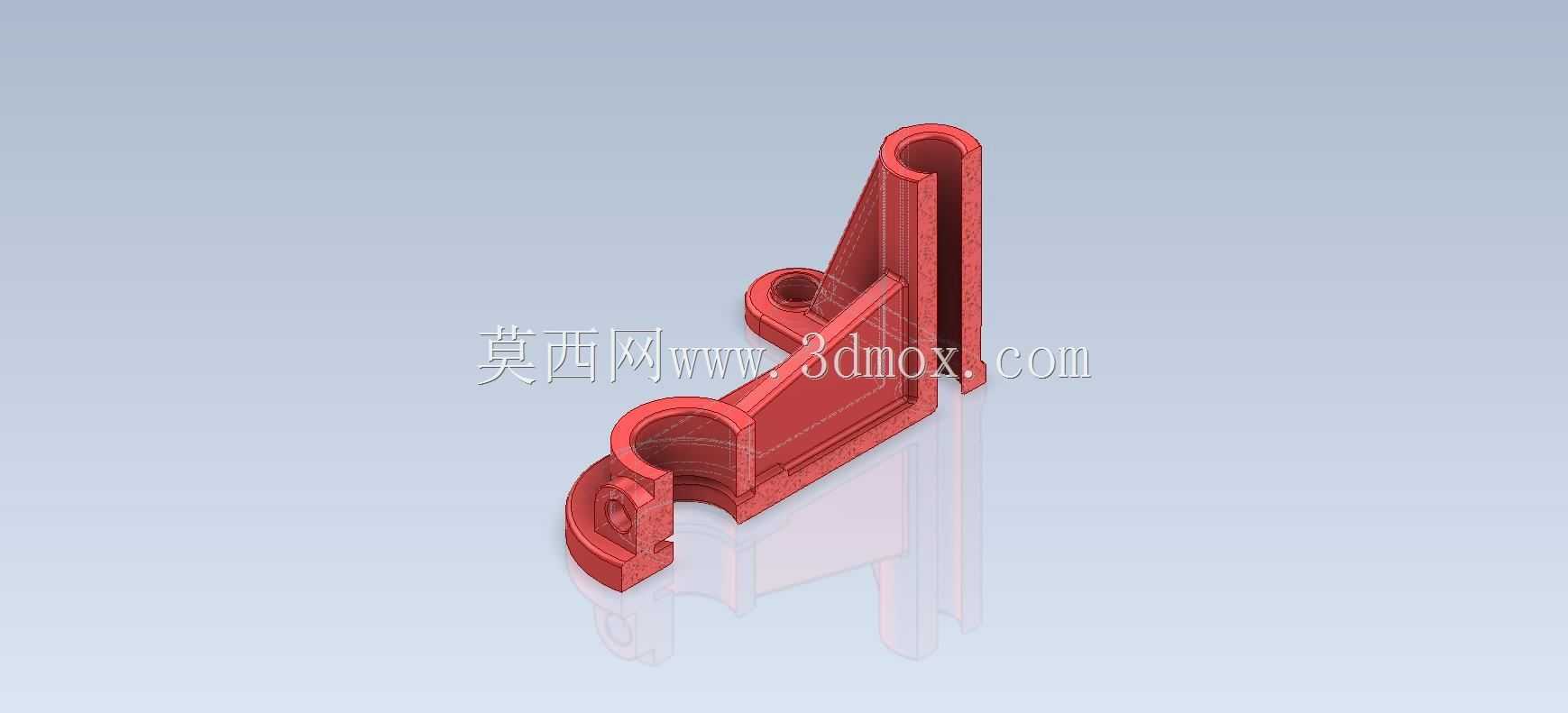

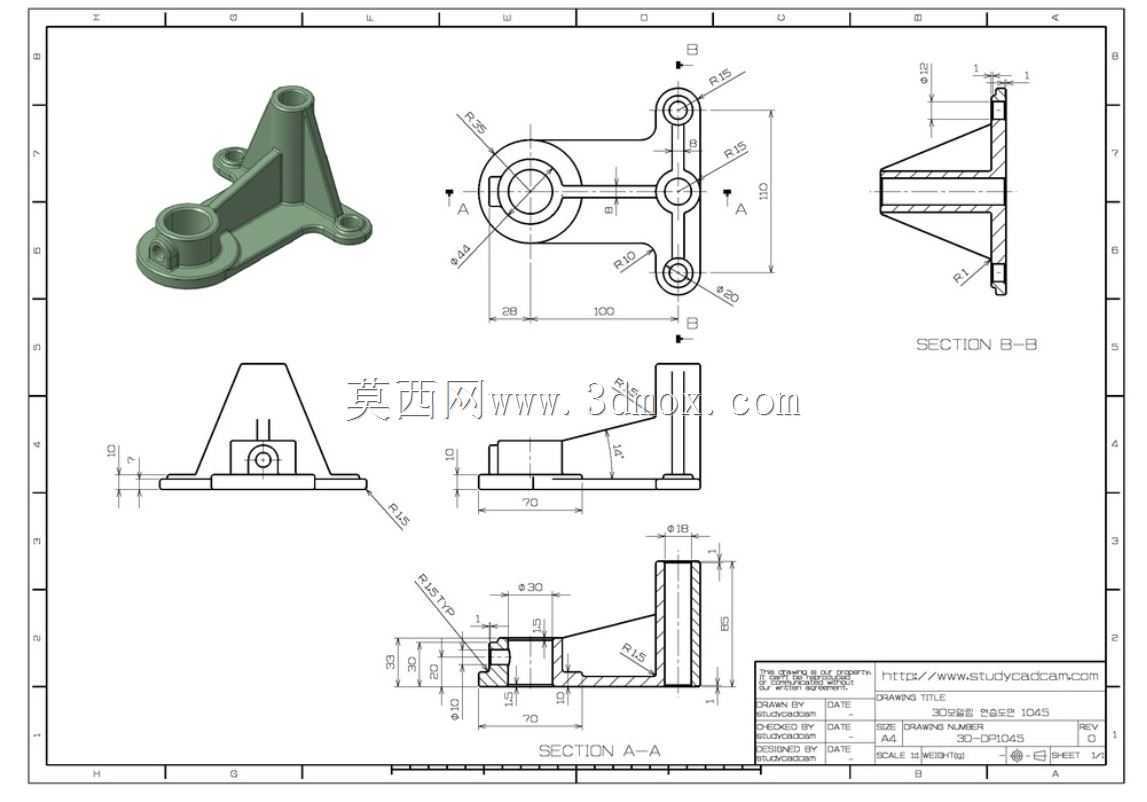

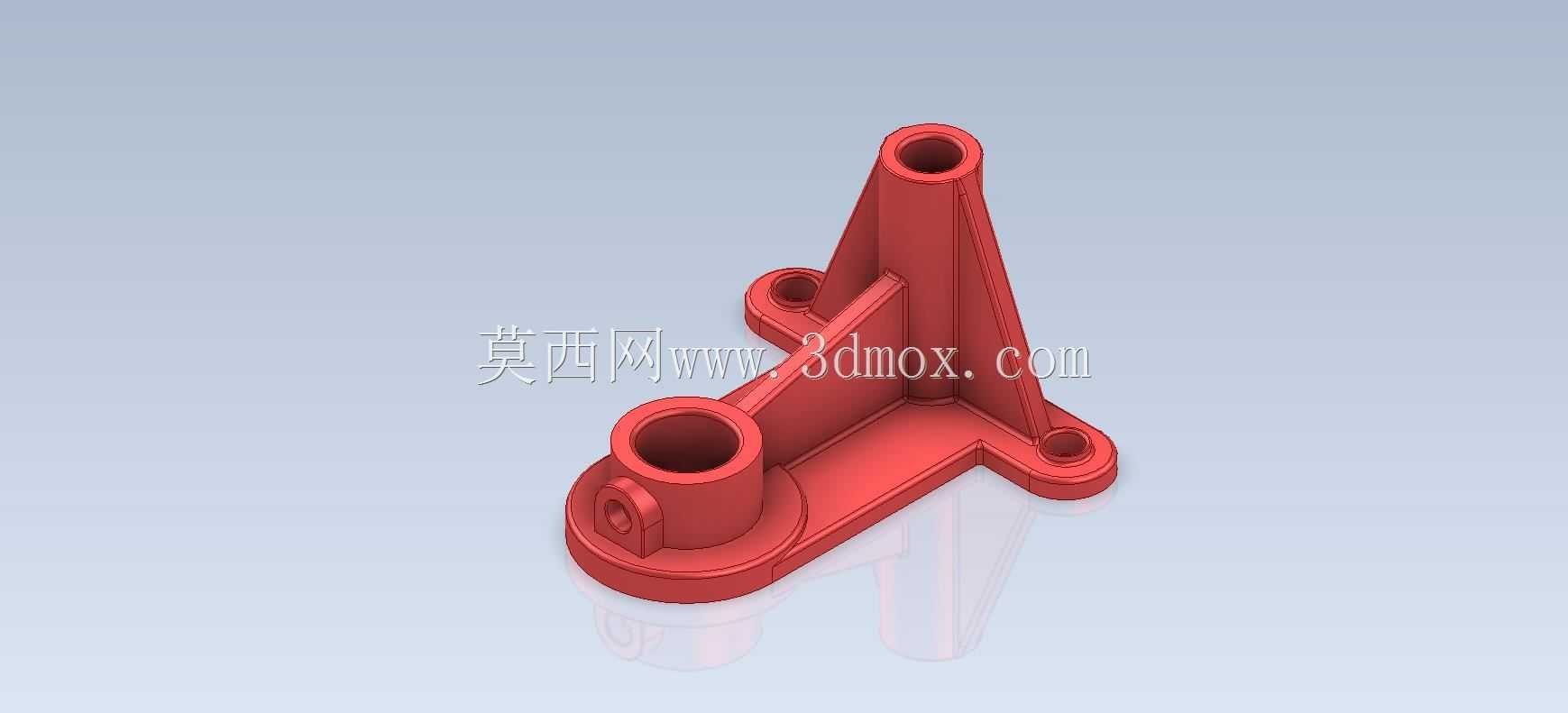

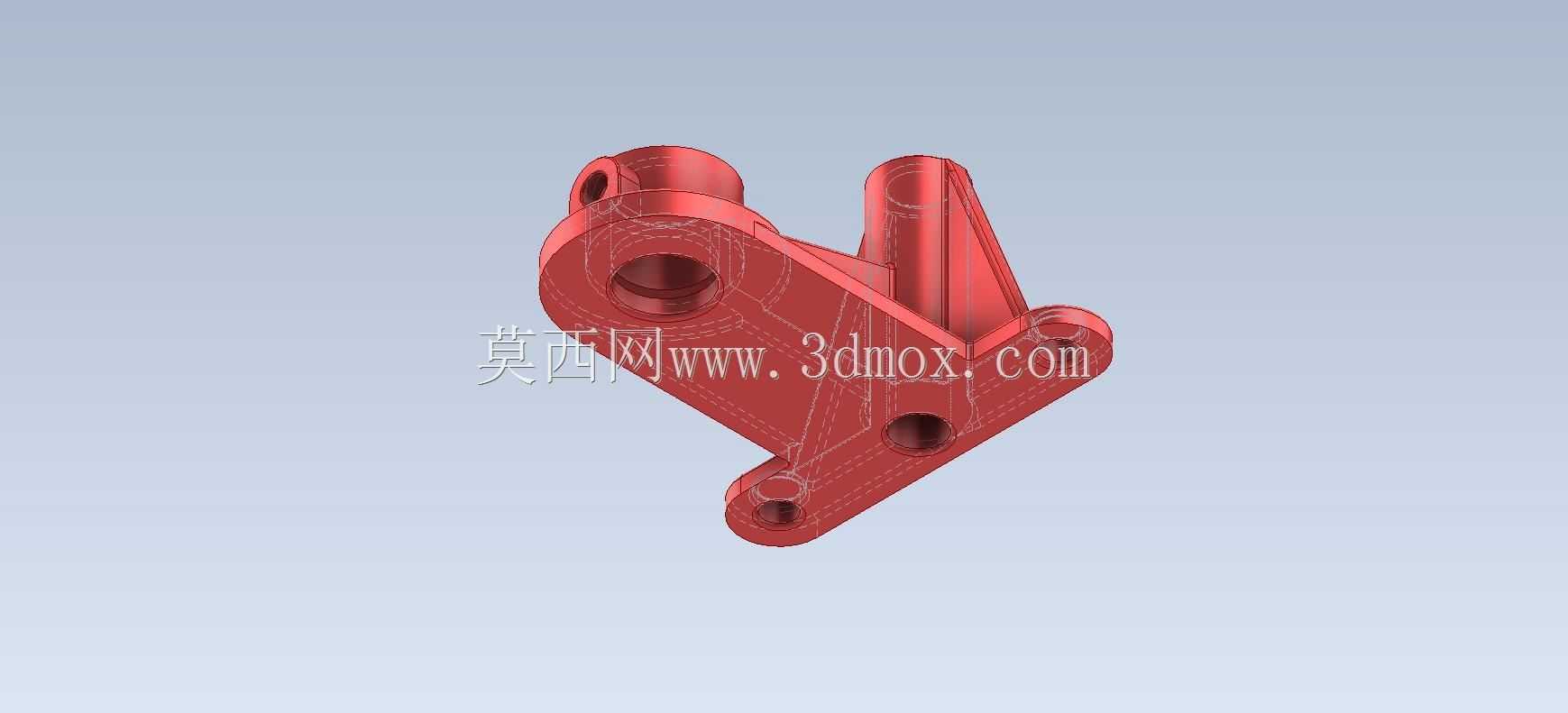

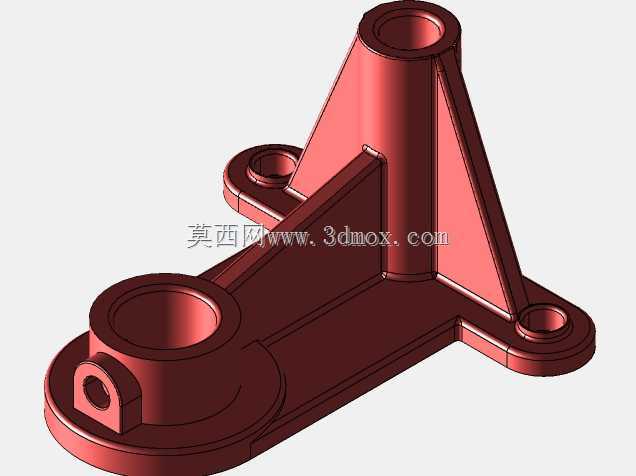

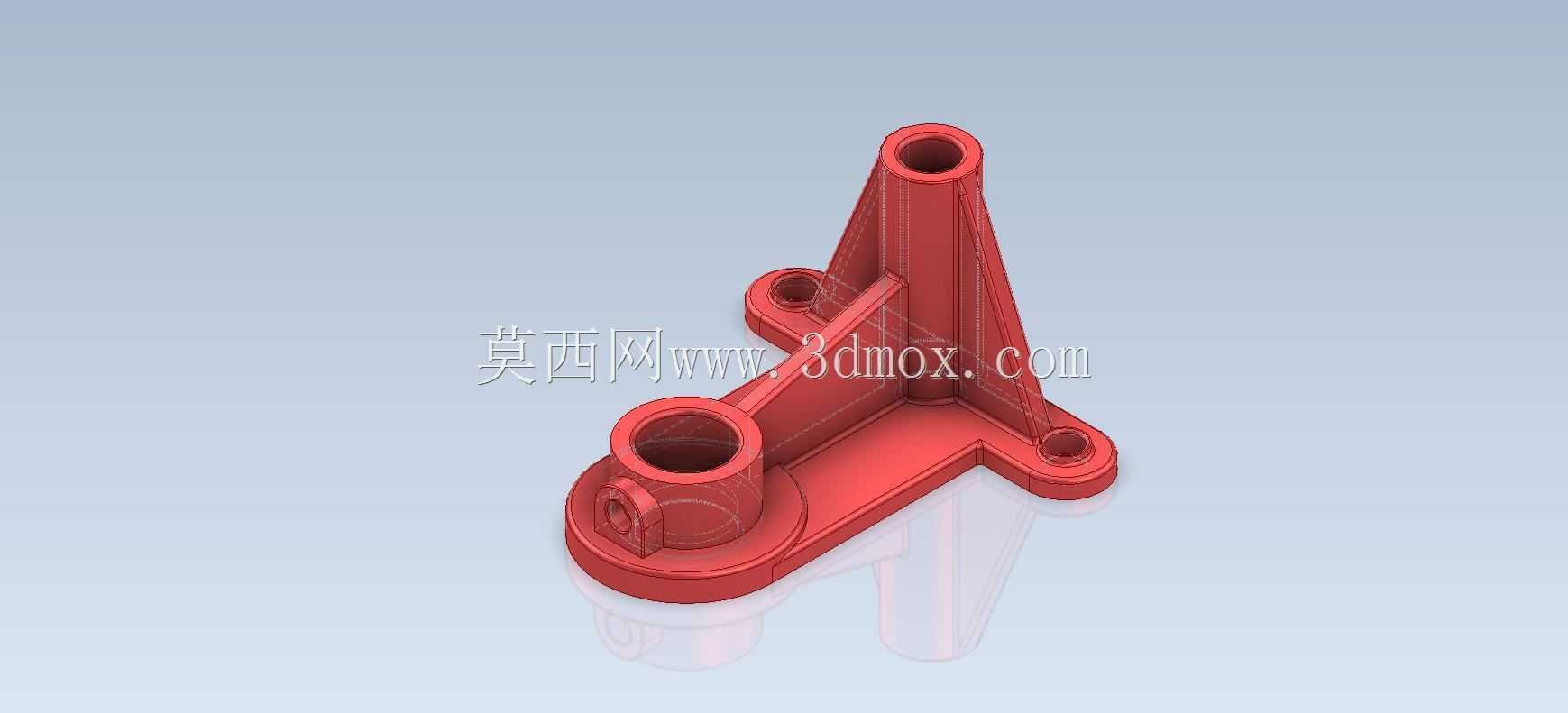

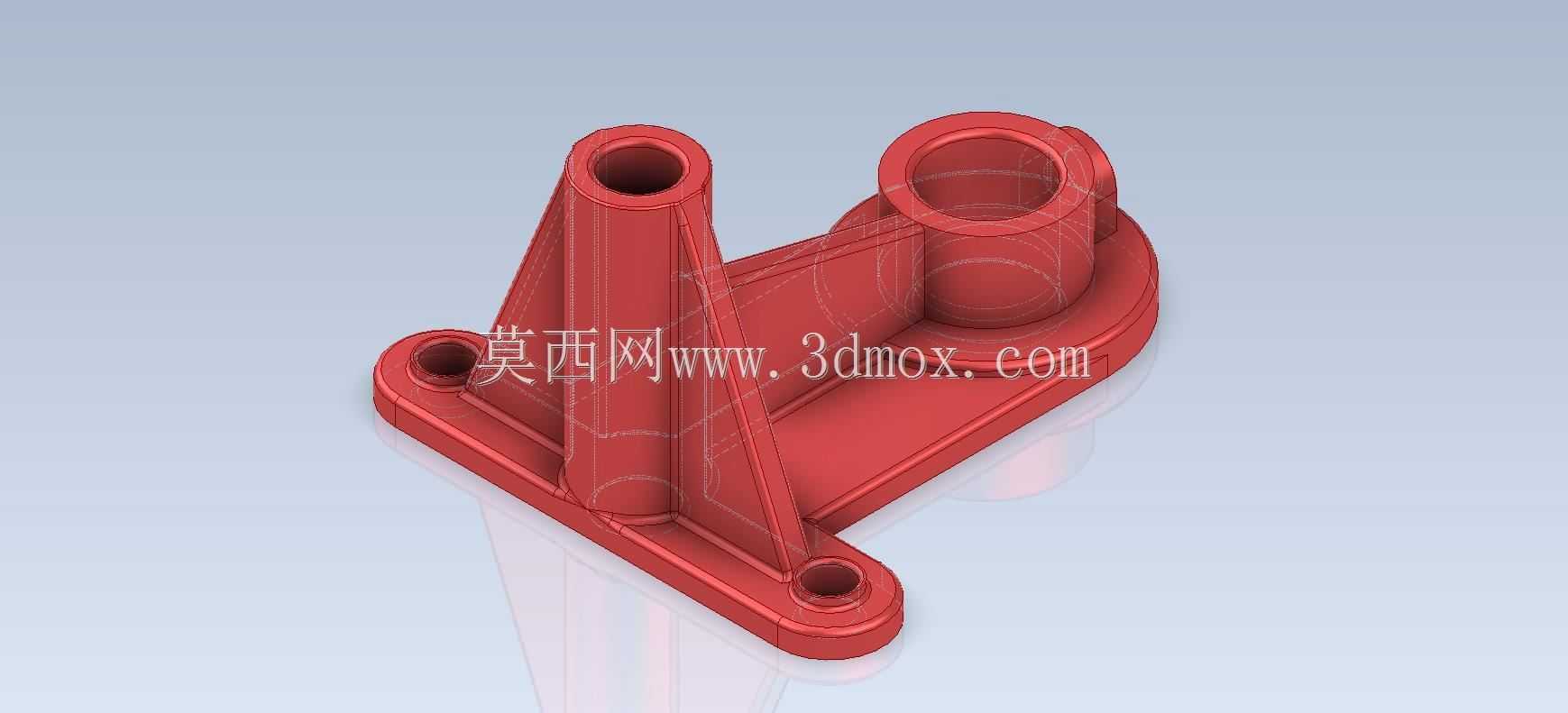

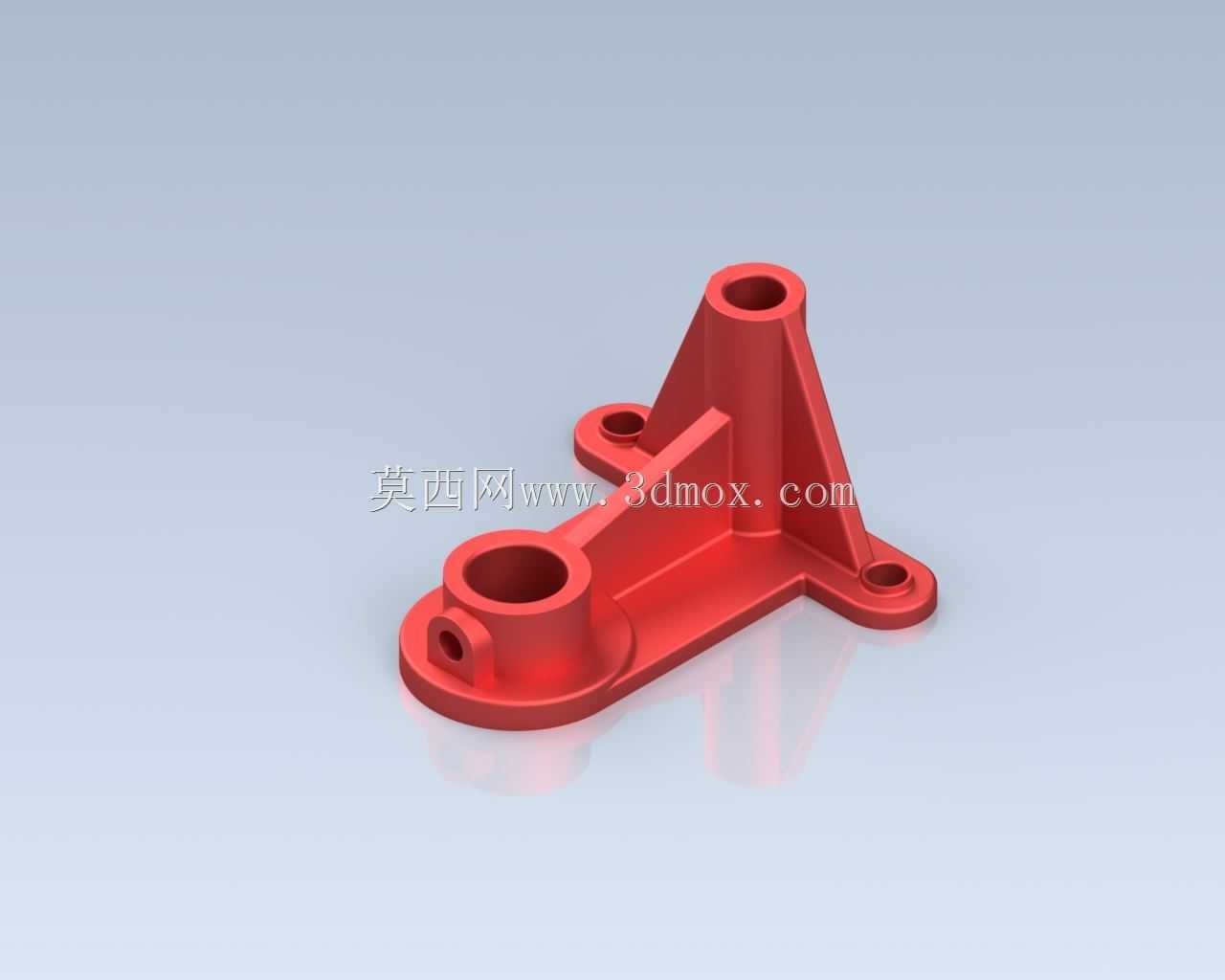

　　在工业设备的管路布设、小型执行元件固定、检测元件安装场景中，这类带多安装位的三角加强型连接支座是十分常见的结构件，它的核心作用是在有限的安装空间内，同时完成两个垂直方向的元件对接与自身的可靠固定，避免悬臂结构带来的应力集中与长期运行后的形变问题。从结构布局来看，该支座采用一体化铸造成型的基体设计，底部设置三个呈三角分布的沉头安装孔，三个孔位的中心距匹配常规工业安装面板的标准孔距，沉头深度适配M6规格内六角圆柱头螺钉的头部尺寸，安装后螺钉头部完全沉入基体平面，不会突出表面干涉其他相邻元件的布设。基体主体采用三角斜向加强筋连接两个垂直方向的筒状对接结构，其中水平方向的筒状结构为通孔设计，内壁预留了足够的加工余量，

　　可根据实际对接轴的直径进行精镗加工，筒身侧面还设置了一个径向的顶丝孔，用于穿入紧定螺钉锁定插入筒内的轴类零件，防止运行过程中出现轴向窜动与周向转动。垂直方向的筒状结构高度低于水平筒结构，其顶部同样为通孔设计，可用于穿入导向轴或者固定立式安装的小型检测元件，两个筒状结构的连接处通过大圆角过渡，避免直角位置的应力集中，在承受交变载荷时不会出现应力断裂的问题。设计这类支座的时候，首先要考虑的是安装边界的约束，底部三个安装孔的外接圆直径控制在常规安装座的尺寸范围内，不会占用过多的面板安装空间，整体高度控制在水平筒直径的1.2倍左右，既保证了足够的支撑强度，又不会因为结构过高导致整体重心上移，在设备运行产生振动时出现共振问题。

　　加强筋的厚度设置为基体壁厚的0.8倍，筋板与两个筒体、底部安装板的连接处全部采用圆角过渡，铸造过程中不会出现冷隔、缺料的缺陷，后续机加工的装夹也可以直接以底部安装平面为定位基准，一次装夹即可完成两个筒体的内孔、端面、顶丝孔的全部加工工序，减少装夹次数带来的形位公差累积。从实际应用的角度出发，这类支座可以直接用于小型气动管路的接头固定，将水平筒接入气路管路，垂直筒安装压力检测元件，底部三个孔直接固定在阀组安装板上，不需要额外设计转接板，能够大幅压缩阀组的整体安装体积。也可以用于小型输送线的侧边导向轮安装，水平筒穿入导向轮的固定轴，垂直筒安装到位检测传感器，底部直接固定在输送线的铝型材侧板上，集成了支撑与检测安装的双重功能，

　　不需要额外焊接传感器安装支架，减少现场装配的工作量。在受力表现上，三角加强筋的结构能够将水平筒承受的径向载荷直接传递到底部的三个安装点，载荷传递路径短，不会在基体内部形成过大的内应力，即使在频繁振动的工况下，结构的形变量也能控制在0.02mm以内，保证对接元件的位置精度。需要注意的是，这类支座的底部安装平面在加工时需要保证平面度不低于0.05mm，安装时如果面板平面存在凹凸，需要加调整垫片找平，避免锁紧安装螺钉时基体产生翘曲，导致两个筒体内孔的同轴度、垂直度出现偏差，影响后续对接元件的正常运行。另外筒体内孔的加工粗糙度要控制在Ra1.6以下，减少与对接轴的配合间隙，顶丝孔的位置要设置在筒体壁厚最大的位置，避免顶丝锁紧时造成筒壁变形，抱紧内部的轴类零件导致拆装困难。对于有耐腐蚀要求的应用场景，可以在基体加工完成后做阳极氧化或者喷塑处理，提升表面的抗腐蚀能力，在潮湿或者有弱腐蚀介质的环境中也能长期稳定使用。
