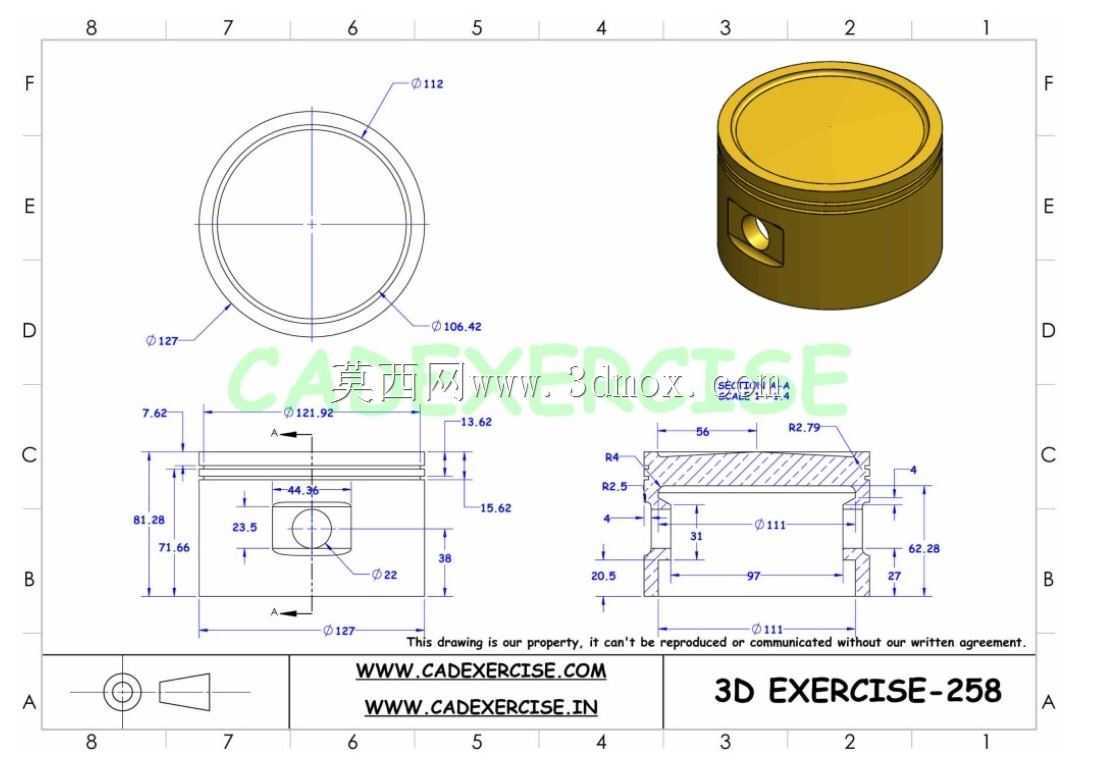

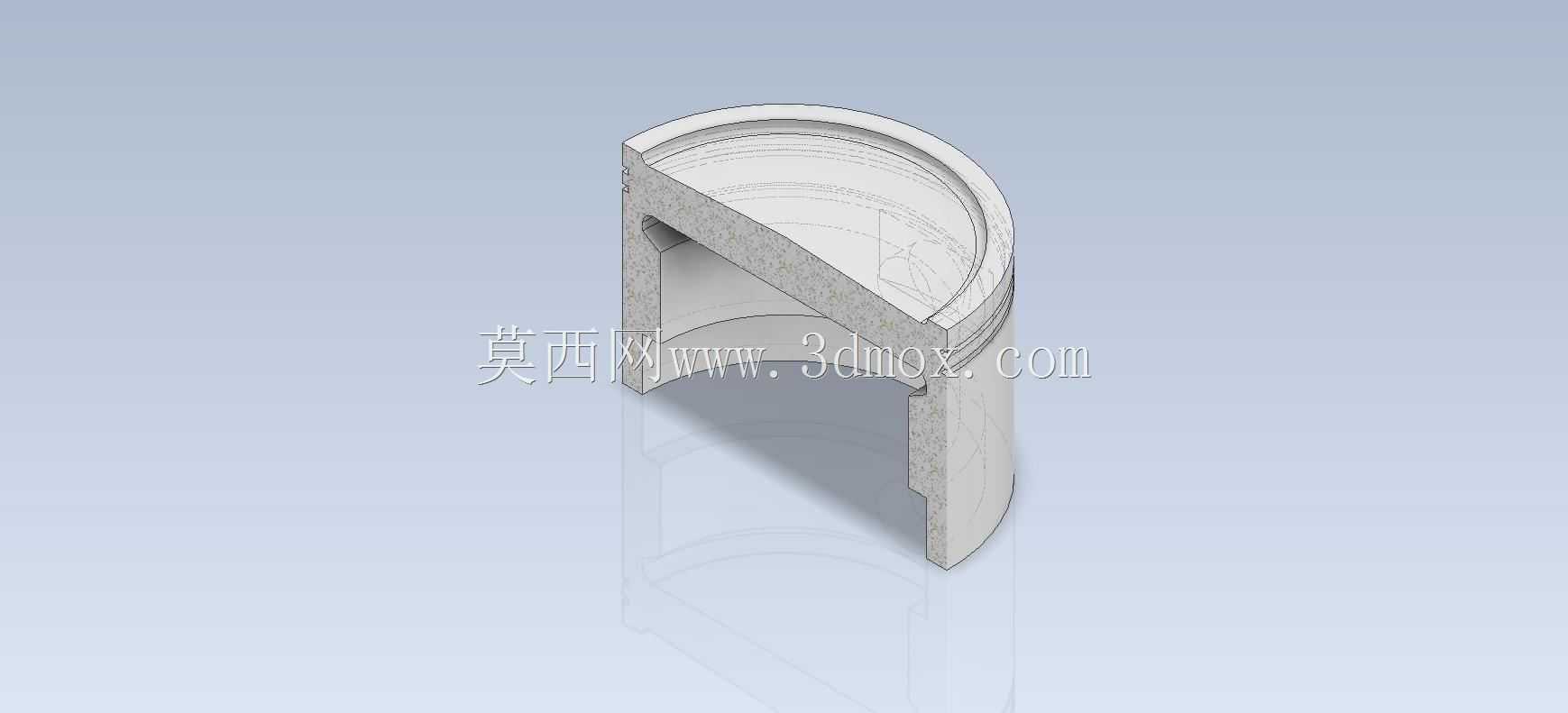

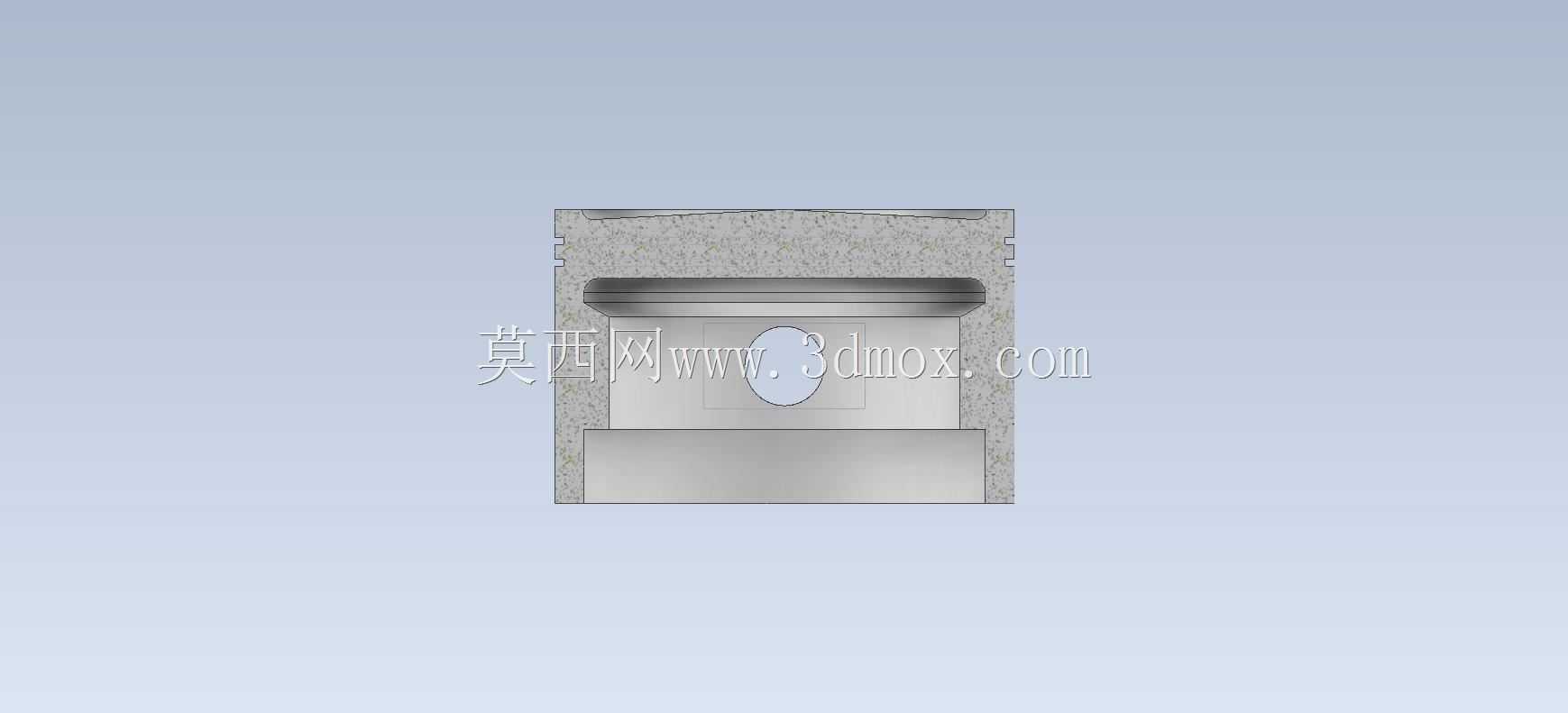

侧孔式圆柱活塞结构三维建模练习作品

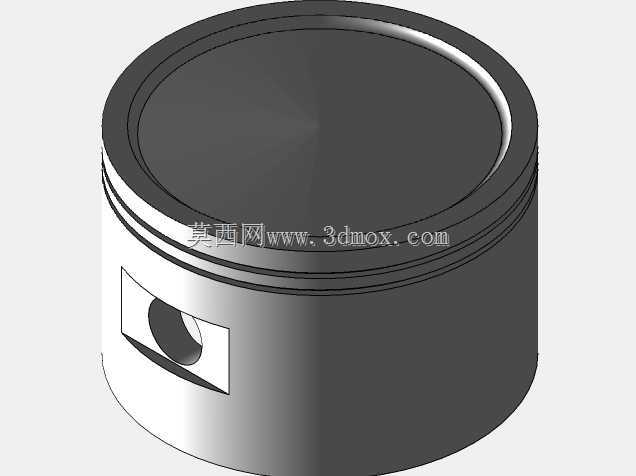

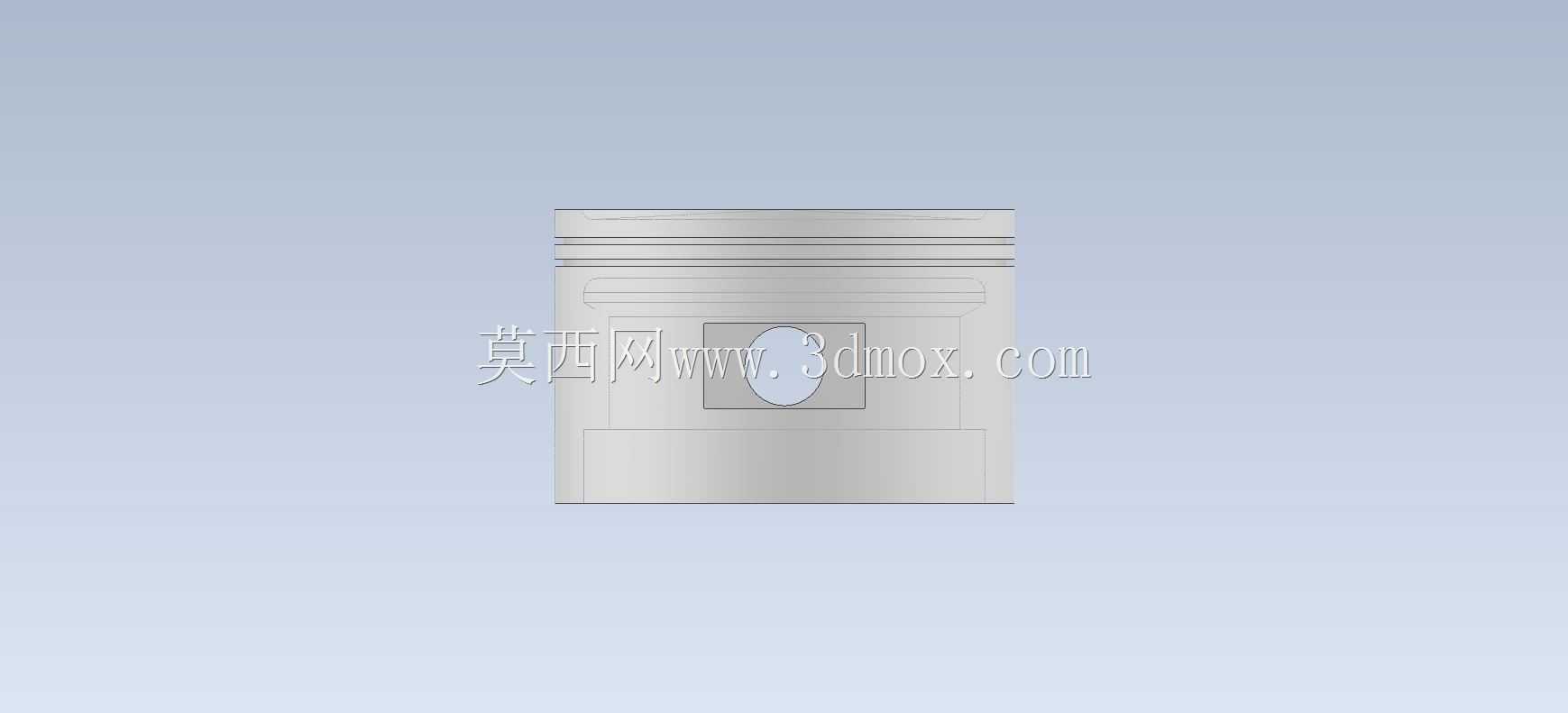

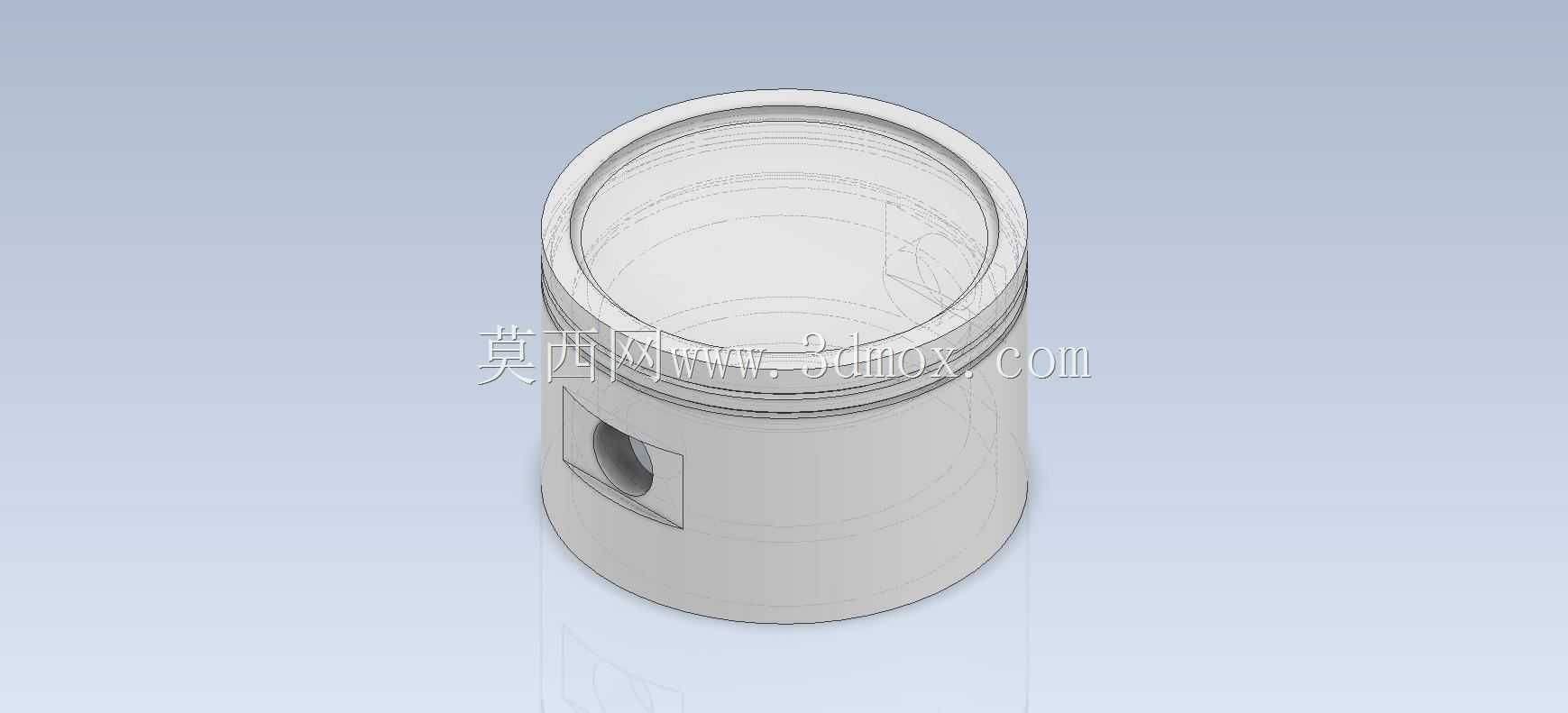

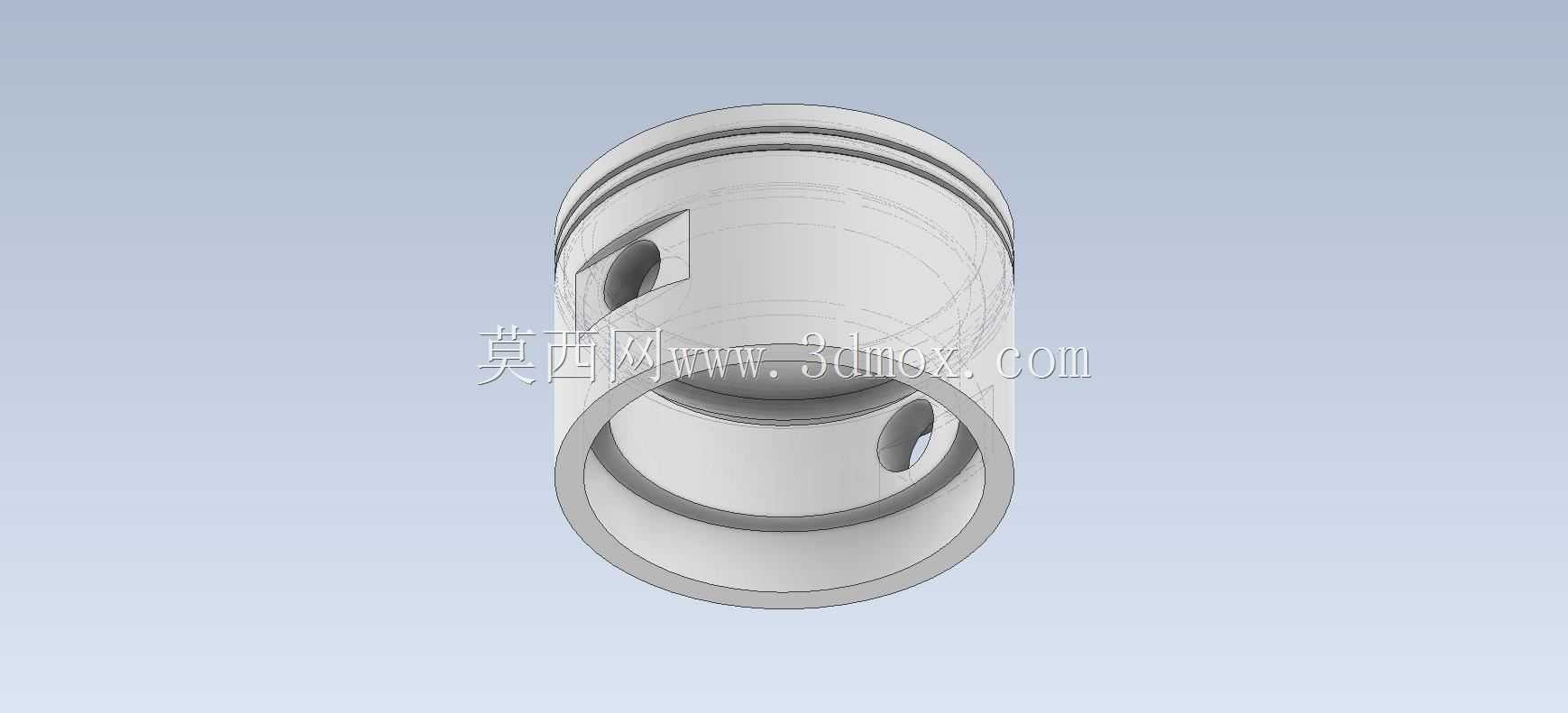

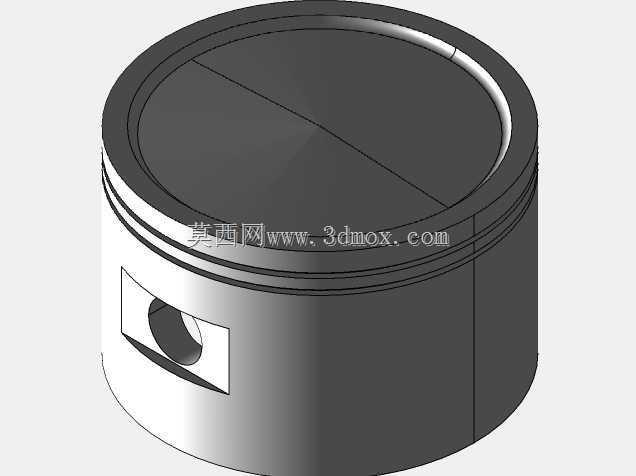

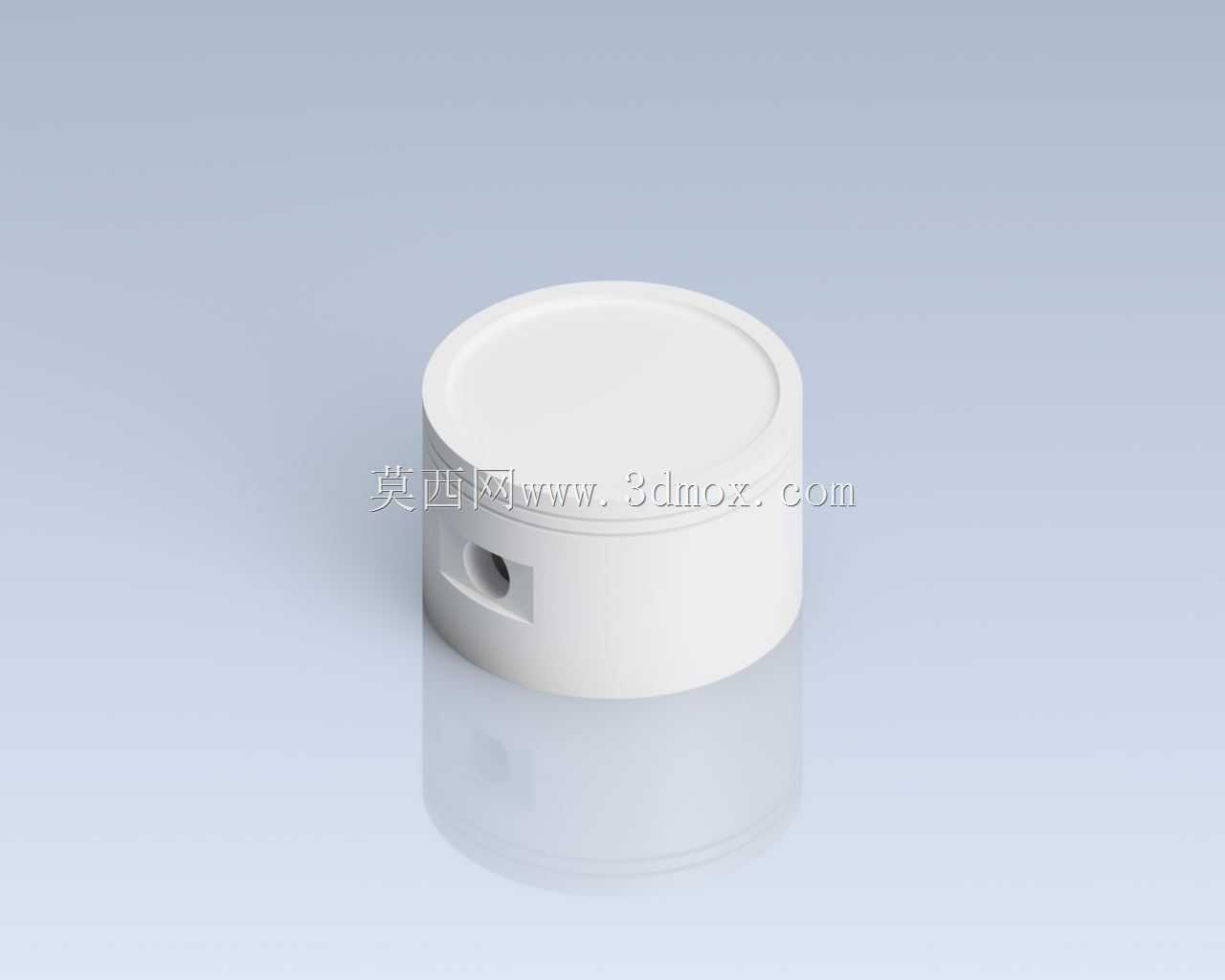

　　这类带侧孔的圆柱活塞结构，常见于小型气动执行元件、低压流体换向阀组以及微型计量泵的动力端，在小型自动化生产线的气动夹具回路、实验室微量流体输送设备里应用十分广泛，区别于传统内燃机的裙部带环槽活塞，这类活塞不需要承受高温高压的燃烧冲击，核心作用是在缸体内做直线往复运动，通过侧孔完成流体通路的切换或者动力的输出传递。从结构设计逻辑来看，整体采用等直径圆柱主体，顶面做了小尺寸的凸缘止口设计，这个止口的作用是在活塞运动到上止点时，和缸体端盖的沉槽形成配合限位，避免活塞超程脱出，同时也能减少活塞顶面和端盖的硬接触面积，降低往复运动的撞击磨损。侧面开设的径向通孔是整个零件的核心功能结构，孔的轴线和活塞圆柱轴线垂直相交，孔口位置做了0.

　　2mm的倒角去毛刺处理，这个孔一方面可以作为流体的过流通道，当活塞运动到特定位置时，侧孔和缸体壁上的管路接口对齐，完成气路或者液路的通断切换；另一方面在部分应用场景里，这个孔可以用来安装传动销，和外部的曲柄连杆机构连接，把活塞的直线往复运动转化为旋转运动，实现动力输出。设计时需要严格控制圆柱主体的外径公差，一般取h7级精度，和缸体内孔的间隙控制在0.02-0.05mm之间，间隙过小会导致活塞运动卡滞，间隙过大则会出现流体内泄，影响元件的工作效率。侧孔的位置度公差需要控制在0.03mm以内，保证活塞在行程范围内，侧孔和缸体接口的对位精度，避免出现通路错位导致的流量不足或者压力损失。零件的整体高度和外径的比例接近1:1，

　　属于短行程活塞结构，适合行程在10-20mm的高频往复运动场景，安装时只需要将活塞装入匹配的缸体内腔，配合端面的密封件即可完成装配，不需要额外的导向结构，依靠圆柱面本身的配合就能保证运动的直线度。建模过程中需要注意几个工艺细节：圆柱主体的外圆面要做拔模处理吗？不，这类机加工零件不需要拔模，但是所有的锐边都要做倒钝处理，避免安装时割伤密封件；侧孔和圆柱面的相交处要做相贯线的准确建模，不能用简单的拉伸切除忽略相贯特征，否则后续生成工程图时会出现尺寸标注错误，也会影响数控加工的刀路生成；顶面的止口凸缘和主体圆柱的同轴度要在建模时就通过同轴心约束保证，避免后续装配出现偏心。从实际使用的角度看，这类活塞一般采用POM或者铝合金材质加工，

　　POM材质自润滑性好，不需要额外加油润滑，适合洁净工况的气动设备使用，铝合金材质重量轻，运动惯性小，适合高频往复的运动场景。在做结构校核时，需要重点验算侧孔位置的截面强度，因为侧孔的存在会削弱活塞的径向截面强度，当活塞受到侧向力时，孔边位置容易出现应力集中，所以在设计时如果工作压力较高，可以适当增加活塞的壁厚，或者在孔边做小圆角过渡，降低应力集中系数。另外活塞的端面粗糙度要控制在Ra1.6以下，减少和端盖接触时的摩擦阻力，外圆面的粗糙度控制在Ra0.8，保证和密封件的配合密封性，避免出现泄漏。很多初学者在建模这类零件时，容易忽略侧孔和圆柱面的相贯线处理，直接用简单的切除特征生成直角相交的结构，这和实际加工出来的零件形态是不符的，实际钻孔加工时，钻头在圆柱面上钻出的孔自然会形成相贯线，建模时准确还原这个特征，才能保证后续工程图的正确性，也能让模型更贴近实际生产的零件状态。还有部分设计者会在活塞外圆面上开密封槽安装O型圈，这个结构在这个练习模型里没有体现，是因为这个练习模型对应的是无密封圈的间隙密封结构，依靠高精度的配合间隙实现密封，适合低压低摩擦的工况，如果是压力较高的工况，就需要在圆柱面上增加密封槽结构，这部分可以根据实际的使用工况做结构调整。
