十字辐条中心环连接结构件

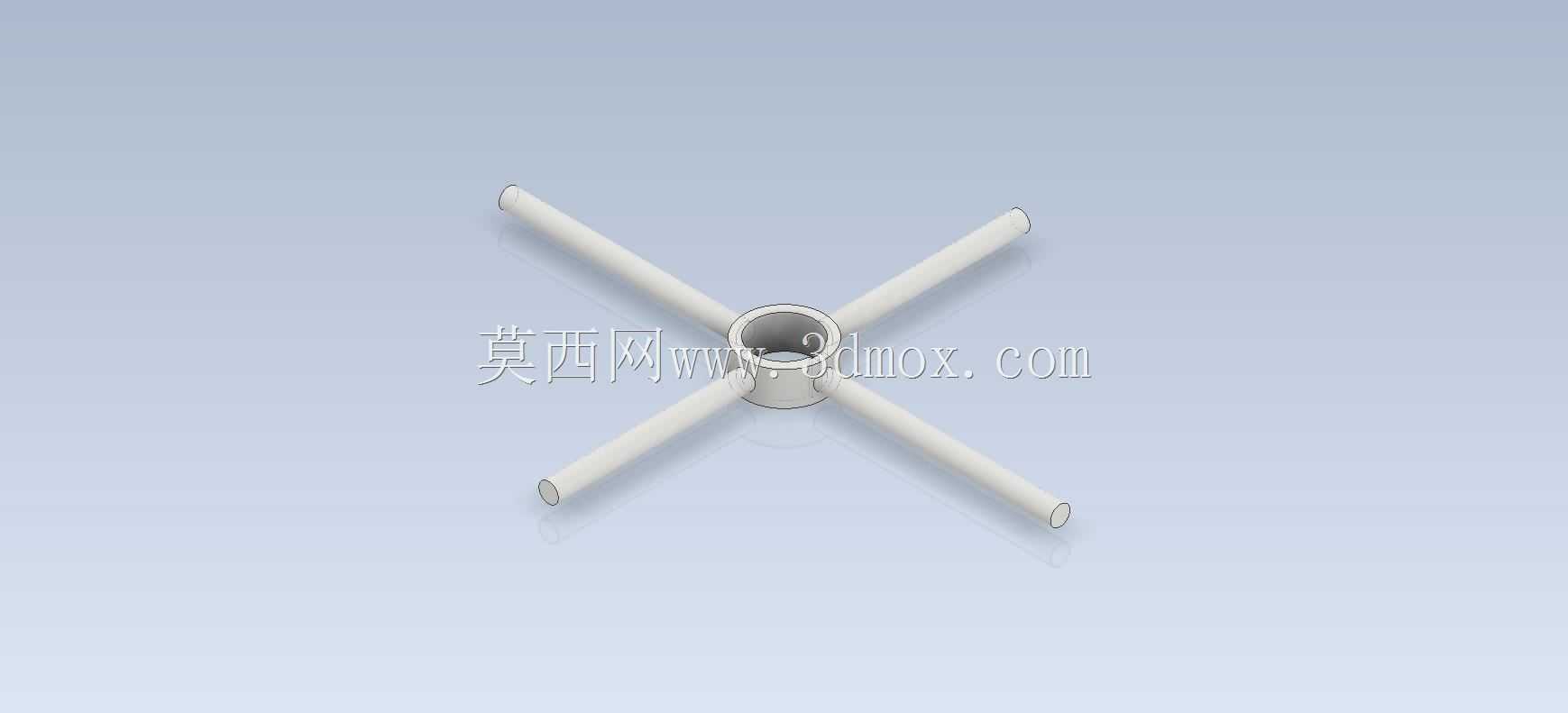

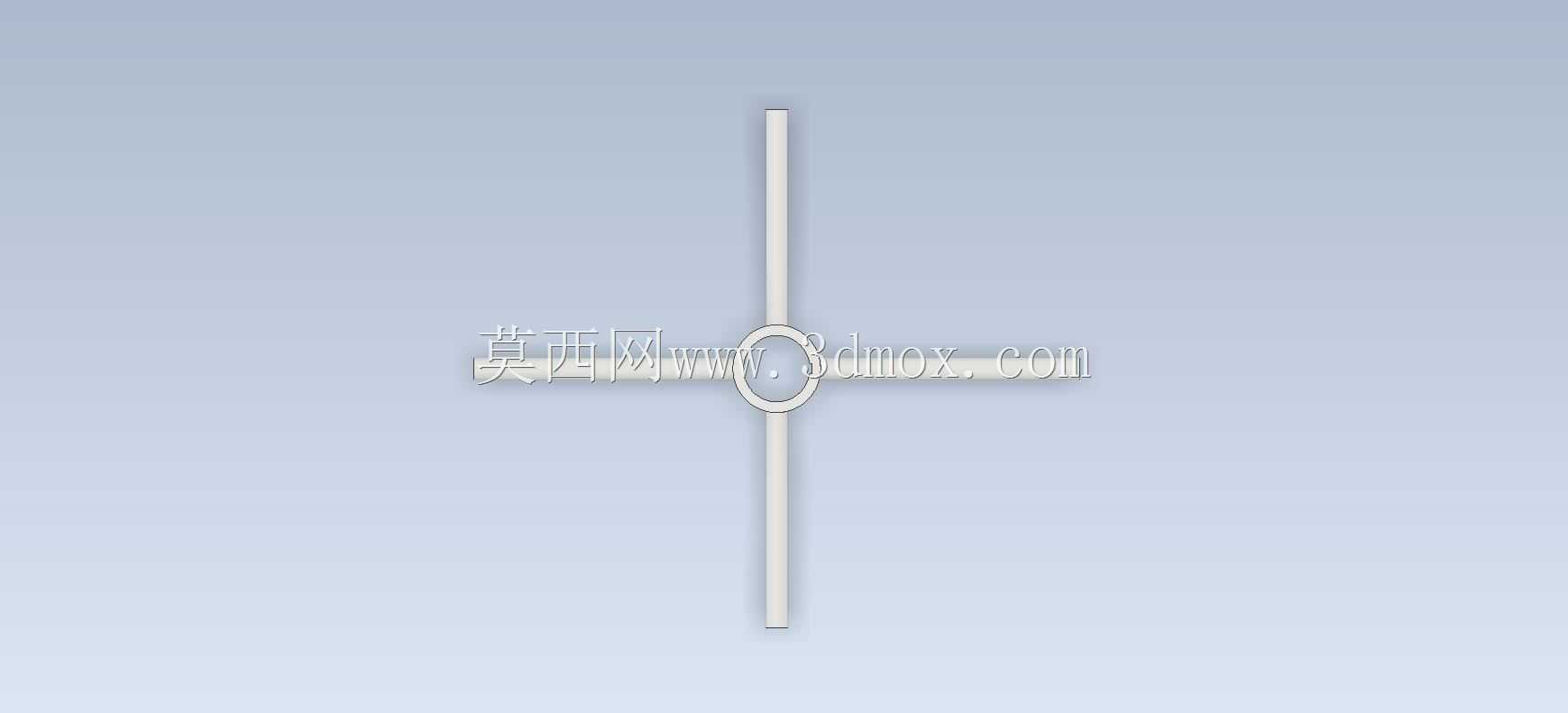

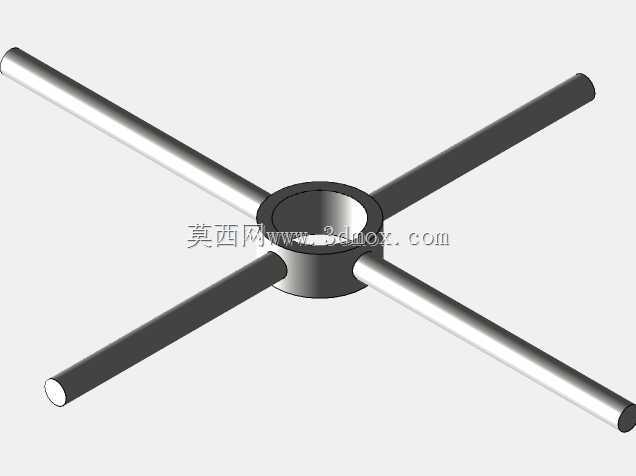

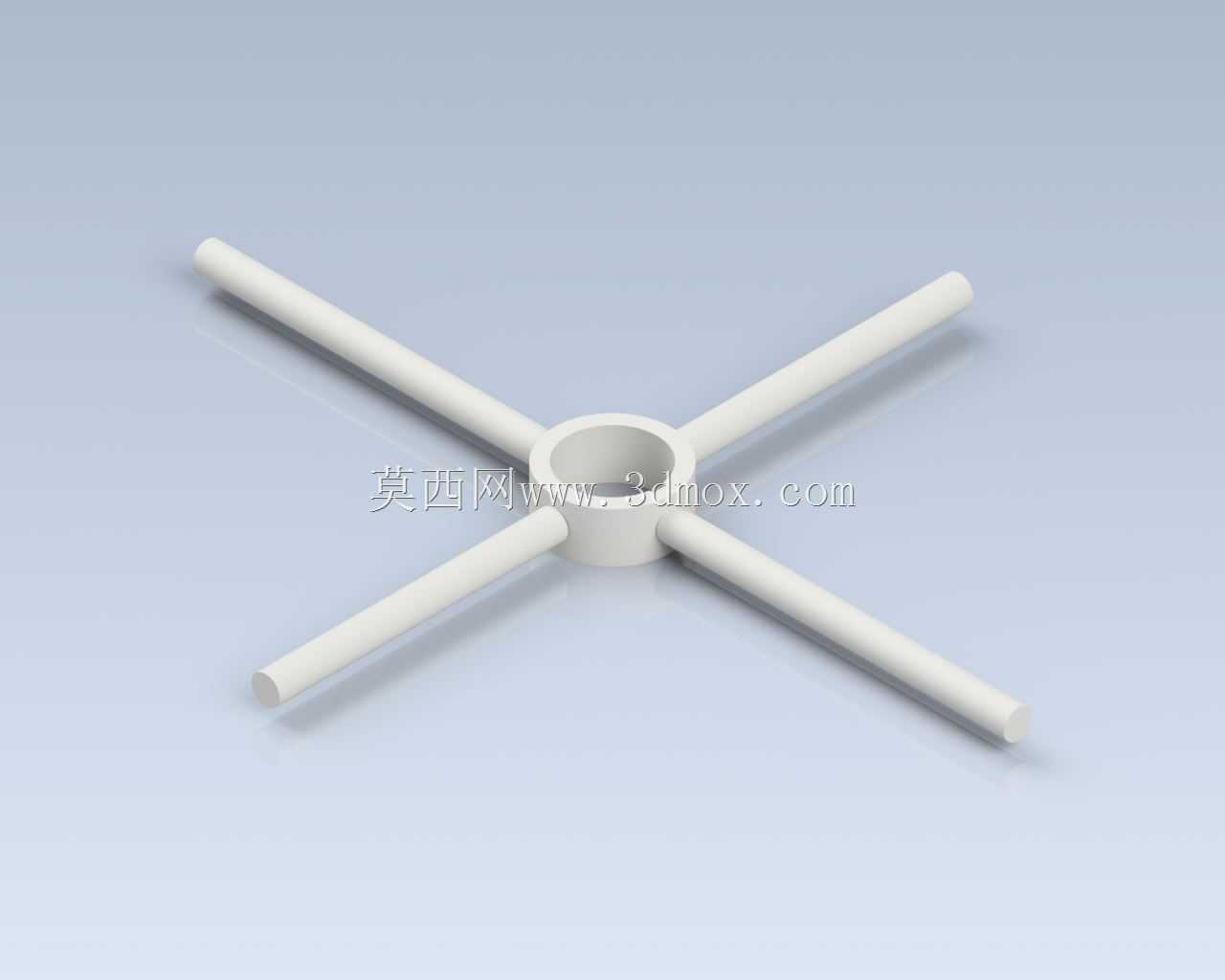

　　这类十字辐条搭配中心环的结构件，在轻型物料输送线的分料拨杆组件、小型搅拌设备的桨叶基座、实验室流体混匀装置的转动支架上都能见到适配场景，核心作用是通过中心环的安装基准，将四根均匀分布的辐条作为力传递或者物料接触的延伸端，实现周向均匀的动作输出。从结构功能来看，中心环是整个零件的安装基准位，内孔用于穿装传动轴或者固定芯轴，环体的轴向厚度需要匹配安装位的轴向空间，避免装配后出现轴向窜动的间隙，同时环体的外圆与四根辐条做圆弧过渡连接，消除直角连接处的应力集中问题，避免设备长期往复转动或者承受径向载荷时出现根部断裂的情况。四根辐条采用等径圆柱结构，沿中心环的径向呈90度均匀分布，每根辐条的长度一致，保证转动时的动平衡性能，

　　不会因为单侧重量偏差出现运转抖动的问题；辐条的端面做平切处理，没有尖锐倒角，既可以避免装配时划伤操作人员，也能在作为拨杆使用时，和被接触物料保持平稳的接触面，不会刮伤软质物料的表面。设计这类结构的时候，首先要确定中心环的内孔尺寸，这个尺寸直接和配套的轴径匹配，需要根据传递的扭矩大小选择合适的配合公差，如果是用于转动传动的场景，内孔可以加工键槽来传递扭矩，如果是作为固定支架使用，内孔可以做稍大的间隙配合，穿装螺栓完成固定。辐条的直径选择需要结合实际承受的载荷来计算，比如作为搅拌支架使用时，要考虑流体阻力带来的径向弯矩，保证辐条在额定转速下不会出现挠曲变形；如果作为分料拨杆使用，要考虑物料撞击时的冲击力，避免辐条被撞弯变形。

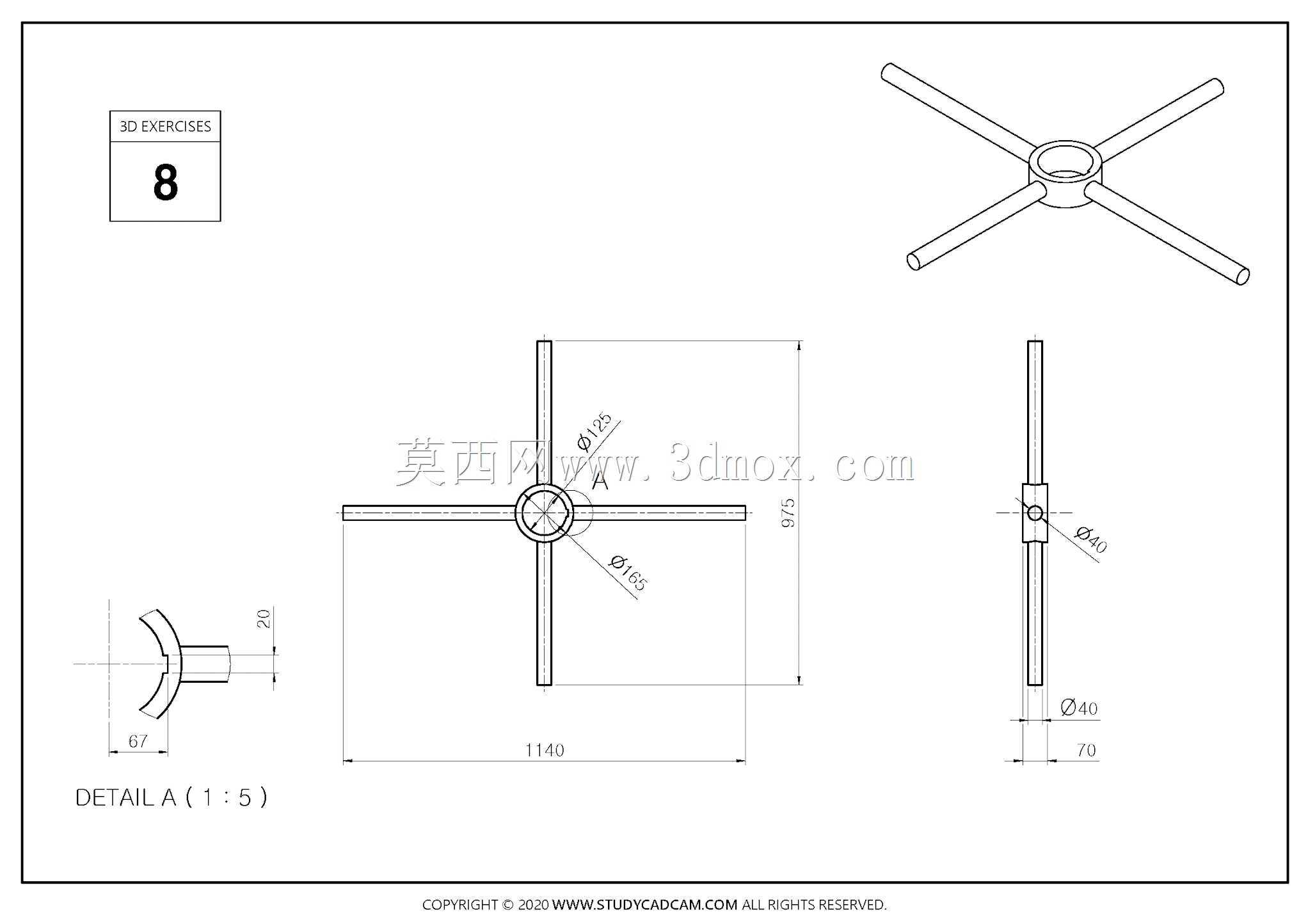

　　安装边界方面，整个零件的最大外轮廓是四根辐条端点构成的外接圆，这个尺寸需要和设备内部的安装腔室尺寸匹配，保证转动时辐条端点和腔室内壁保留足够的安全间隙，不会出现刮擦内壁的情况；中心环的两端面需要和安装位的定位端面贴合，装配时要保证四根辐条的轴线和中心环的轴线保持垂直，避免出现辐条偏斜导致的运转轨迹偏移。从建模逻辑来看，这类结构适合先绘制中心环的旋转截面，通过旋转命令生成基体，再绘制单根辐条的拉伸截面，沿径向拉伸生成单根辐条后，通过圆周阵列命令完成剩余三根辐条的创建，最后对所有连接位置做圆角过渡处理，既可以保证建模效率，也能保证四个辐条的尺寸一致性，避免逐个建模出现的尺寸误差。实际生产中这类零件如果用于轻载场景，

　　可以选择工程塑料通过注塑工艺成型，降低生产成本同时具备一定的自润滑性能；如果用于重载传动场景，可以选择铝合金或者不锈钢材料通过机加工成型，保证足够的结构强度，表面做阳极氧化或者抛光处理，提升耐腐蚀性能，适配潮湿或者有腐蚀性介质的使用场景。在装配调试的时候，需要先校验中心环和轴的同轴度，再手动转动零件检查四根辐条的端面跳动量，保证跳动值在允许的公差范围内，避免高速转动时出现不平衡震动，影响设备的运行稳定性。
