双孔带槽异形连接基座结构设计

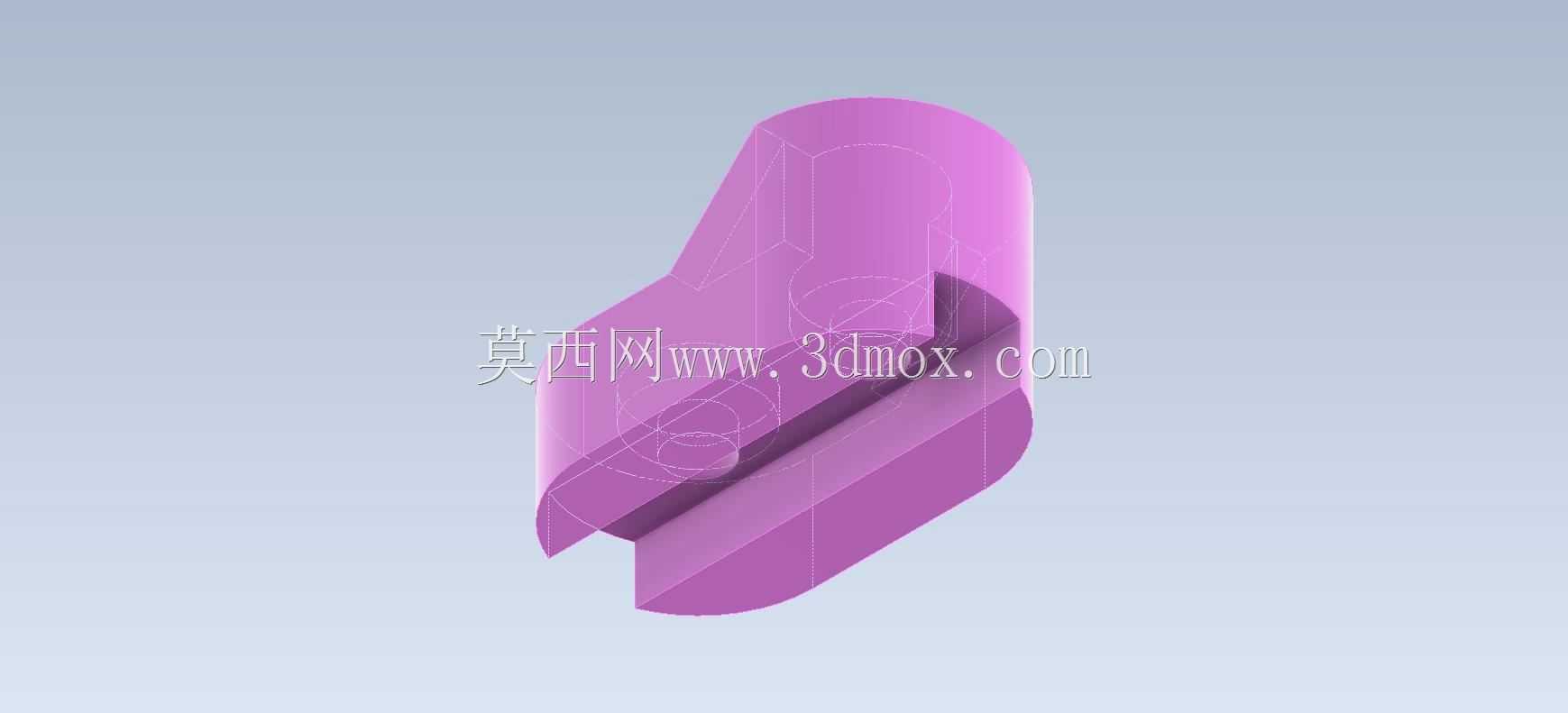

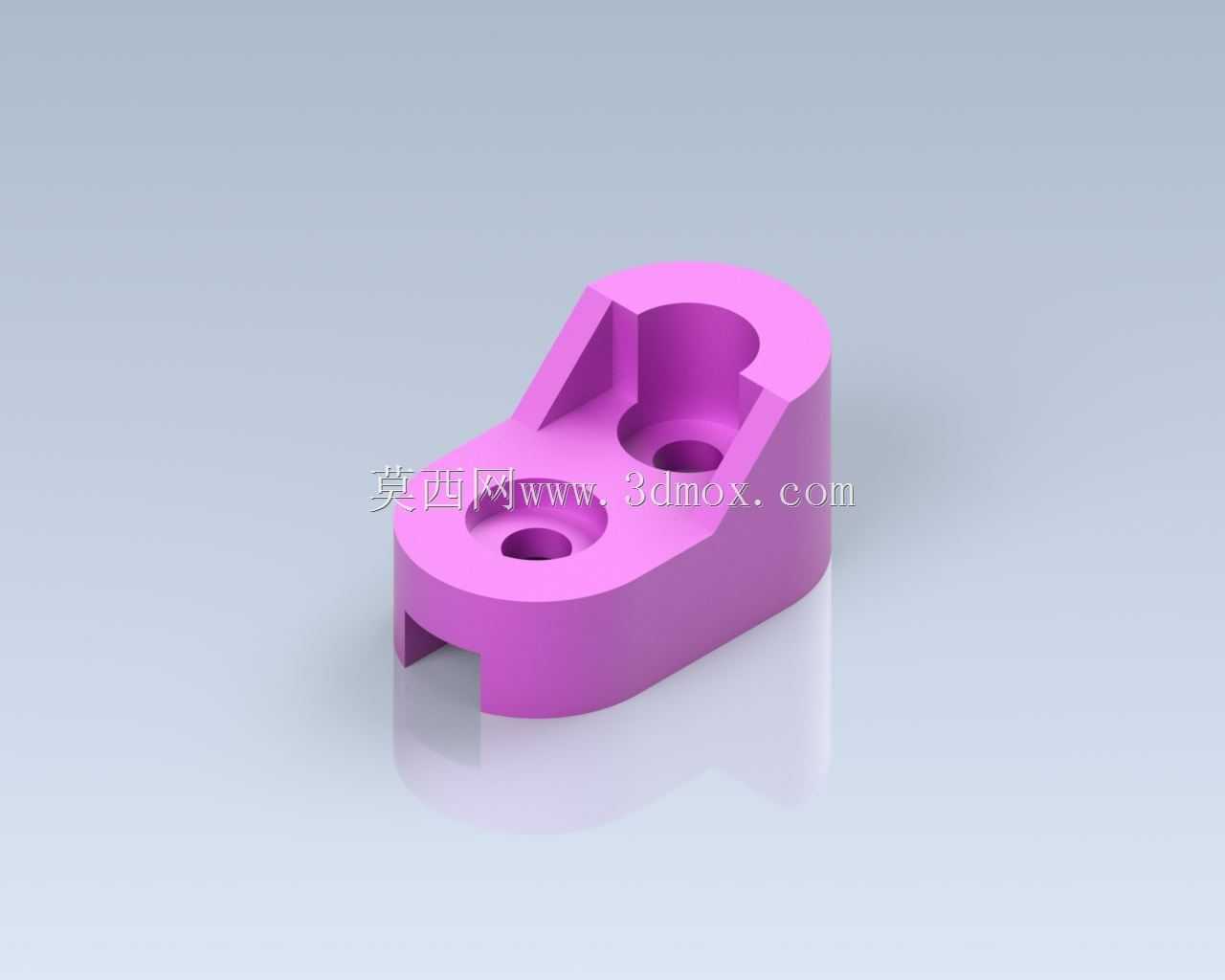

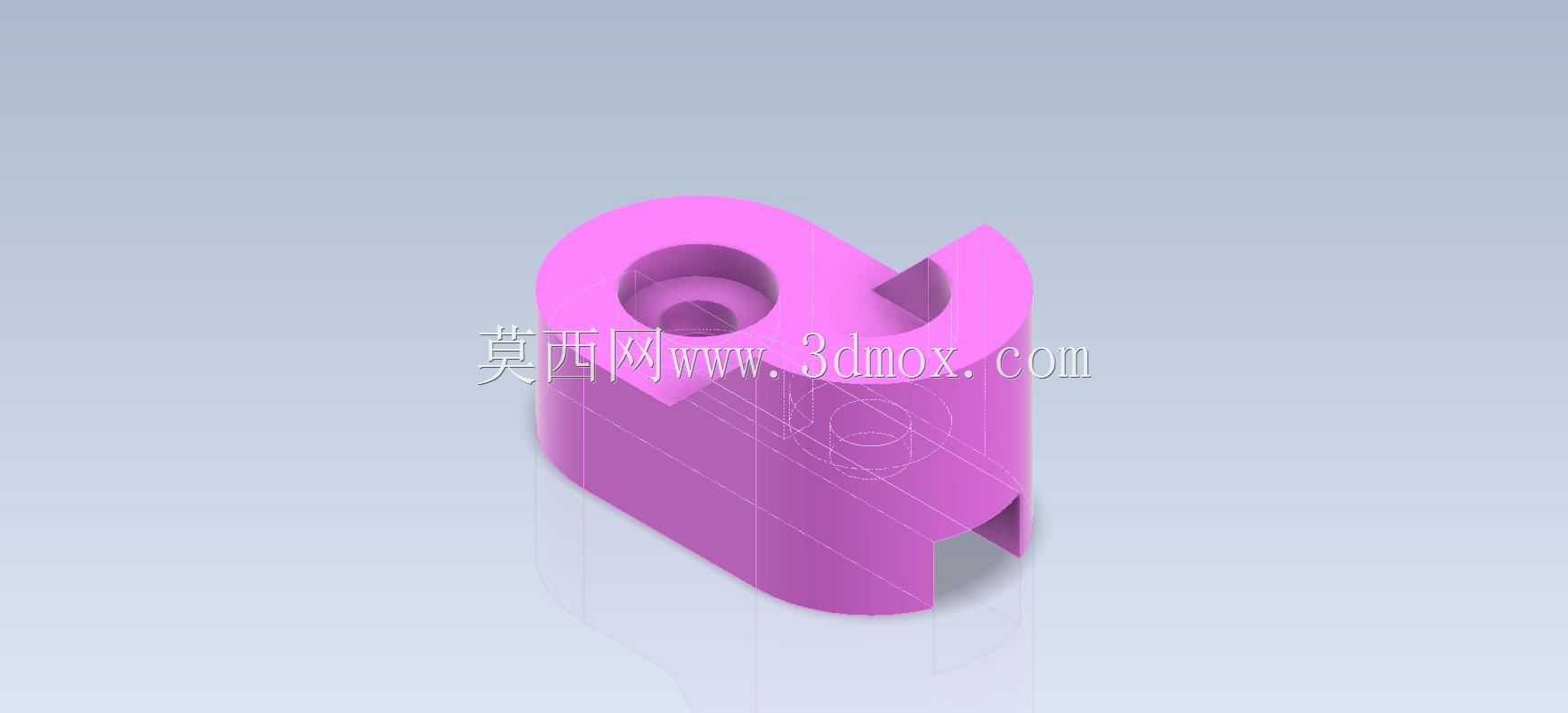

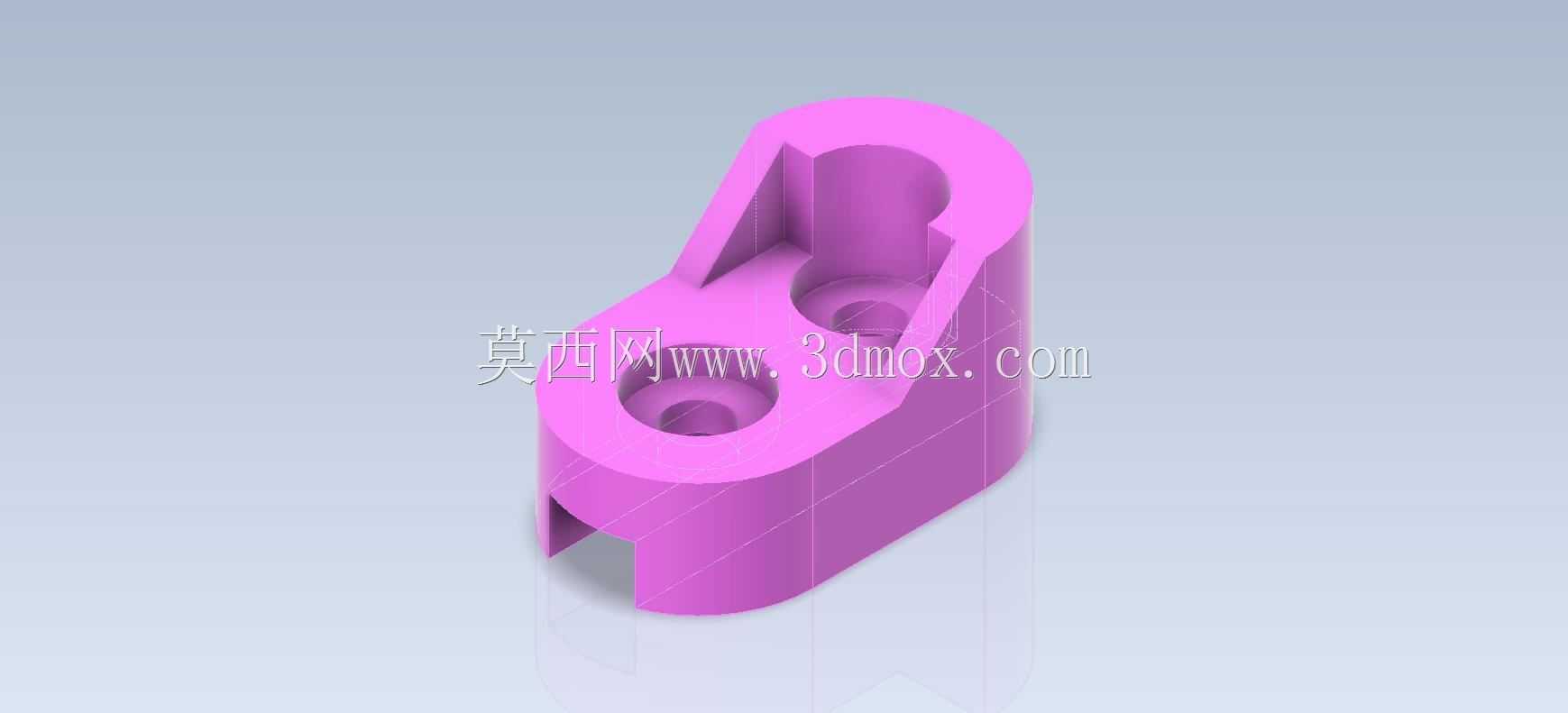

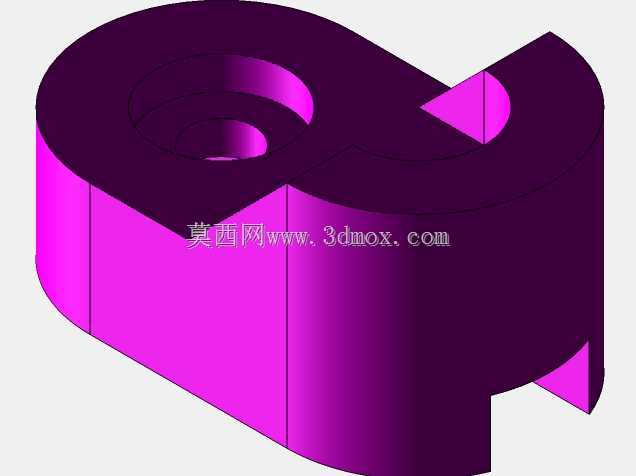

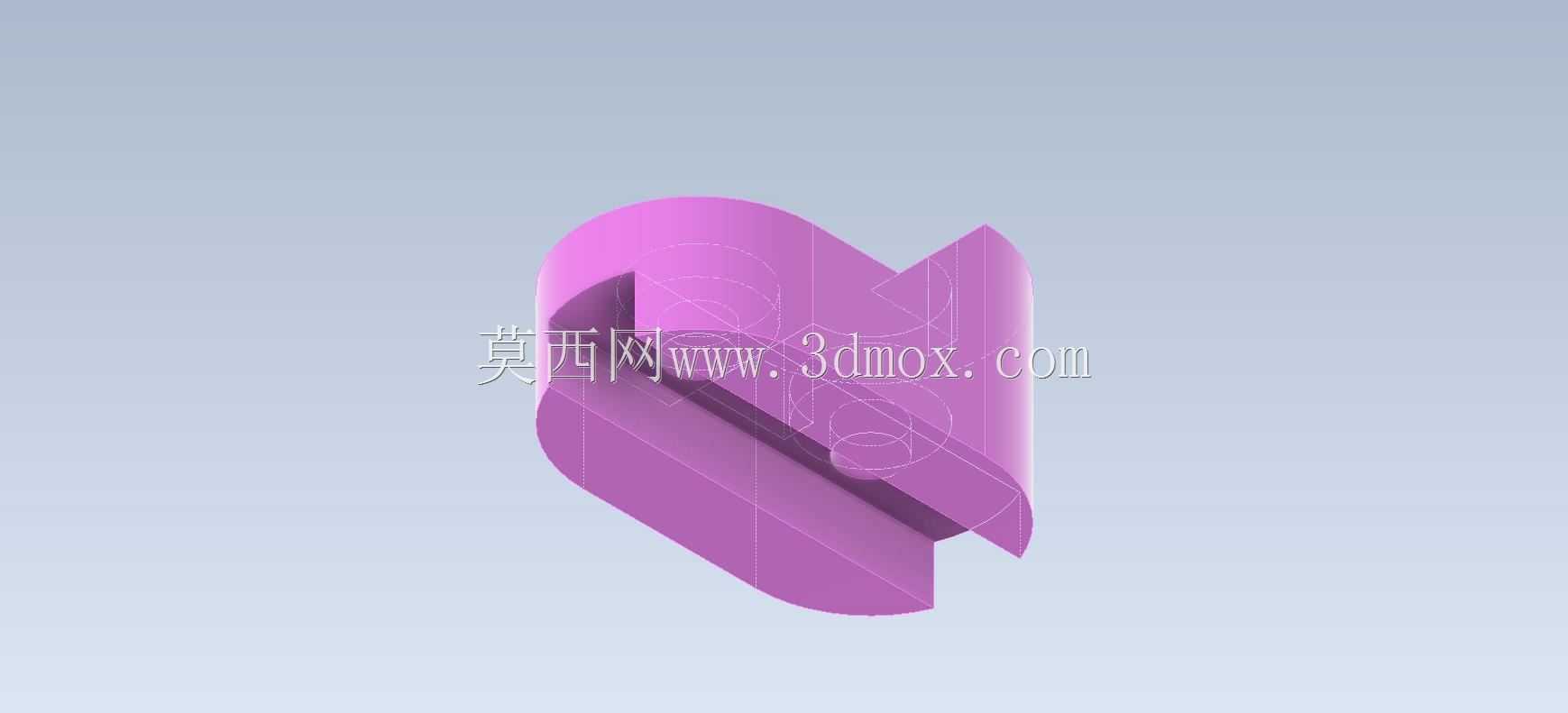

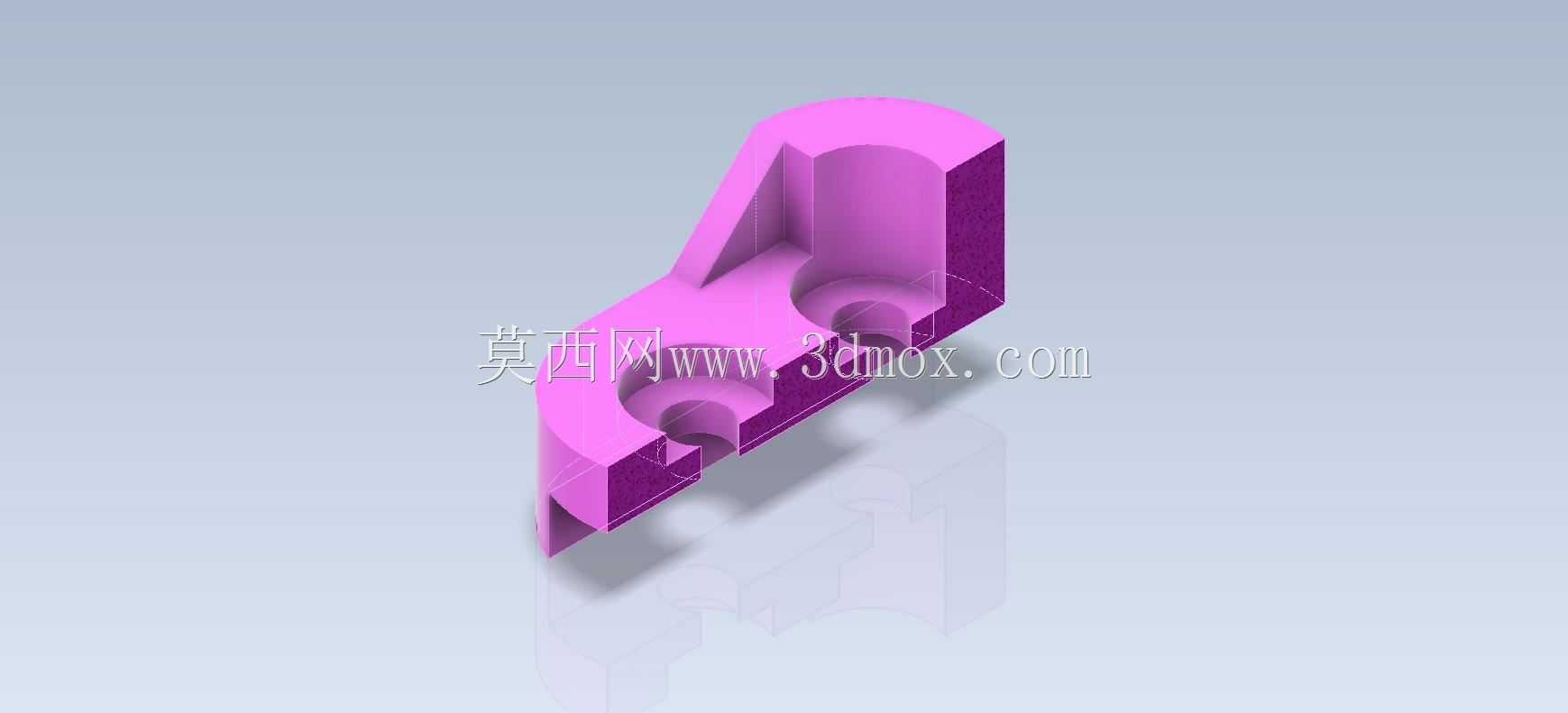

　　这款异形连接基座属于小型机械结构中的定位连接类零件，在轻工自动化设备、小型检测仪器的内部模组中应用较多，常见于传感器安装支架、小型气动元件的转接固定场景，主要承担相邻两个功能模组之间的位置锁定、载荷传递作用，避免模组运行过程中出现相对位移，影响设备整体运行精度。从结构设计逻辑来看，零件主体采用一体化铣削成型思路，整体轮廓为带圆弧过渡的类椭圆块体，一侧设置半开放卡槽结构，可直接卡入对应规格的型材导轨或安装凸台，无需额外设计避让空间，装配时可直接沿卡槽滑入安装位，降低装配对位难度。零件上共设置三处安装孔位，其中大直径沉孔位于圆弧端中心位置，主要用于穿入锁紧螺栓或定位销，承担主要的锁紧固定载荷，孔口做沉头处理可避免螺栓头突出零件表面，

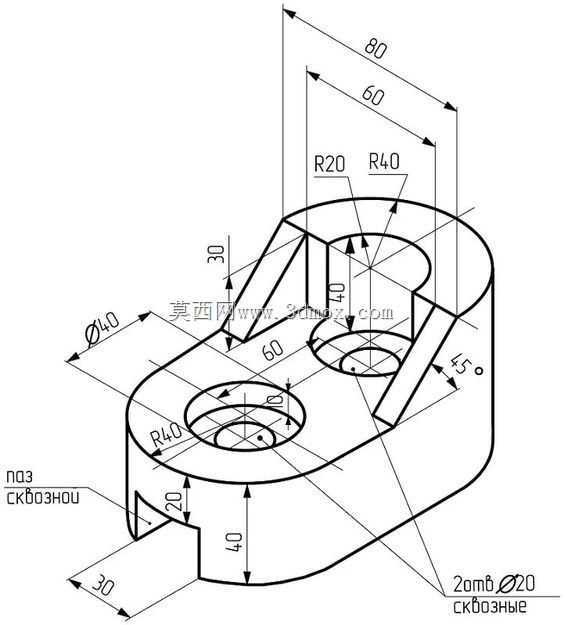

　　减少对周边运动部件的干涉；两个小直径通孔沿零件长轴方向排布在卡槽侧，孔位间距严格匹配通用小型安装面的孔距标准，可配合M3或M4规格的紧固件实现辅助定位，分散主锁紧孔的受力，避免长期受交变载荷后零件出现松动偏移。零件的外形尺寸控制紧凑，整体厚度根据安装空间的边界做了适配，卡槽的开槽深度与宽度匹配常用10mm规格的安装凸台尺寸，安装时无需额外加工适配垫片，可直接贴合安装面，装配后零件突出安装面的高度控制在较低范围，适配狭小的设备内部安装空间，不会与周边的走线、运动构件产生干涉。从建模练习的角度来看，这款零件的建模过程覆盖了基础拉伸、切除、圆角过渡、沉孔加工等常用机械建模特征，适合初学者掌握异形轮廓的草图绘制思路，理解安装孔位的排布逻辑，

　　以及卡槽结构的尺寸匹配原则。在实际工程应用中，这类零件的材质通常选用6061铝合金做阳极氧化处理，兼顾轻量化与结构强度，若用于有腐蚀环境的场景也可替换为POM或尼龙材质注塑成型，降低批量生产成本。设计过程中需要重点关注卡槽与安装凸台的配合公差，通常采用H7/h6的间隙配合，既保证滑入装配的顺畅度，又避免配合间隙过大导致的定位偏移；三个安装孔的位置度公差需要控制在0.05mm以内，保证装配后孔位与安装面的螺纹孔精准对齐，避免强行锁附导致零件出现内应力，长期使用后发生断裂。零件的所有棱边都做了R0.5的圆角过渡处理，一方面避免加工过程中出现锐边割手的问题，另一方面减少应力集中点，提升零件的抗疲劳强度，尤其是在受振动载荷的应用场景下，

　　圆角处理可大幅降低零件开裂的风险。在实际选型替换时，可根据安装空间的大小调整零件的整体长宽尺寸，孔位间距也可根据实际安装面的孔距做适配调整，但需要保证主锁紧孔的中心与卡槽的对称中心重合，避免锁紧后零件出现偏载，导致卡槽受力不均出现磨损。
