带安装底座的轴孔支撑座结构设计

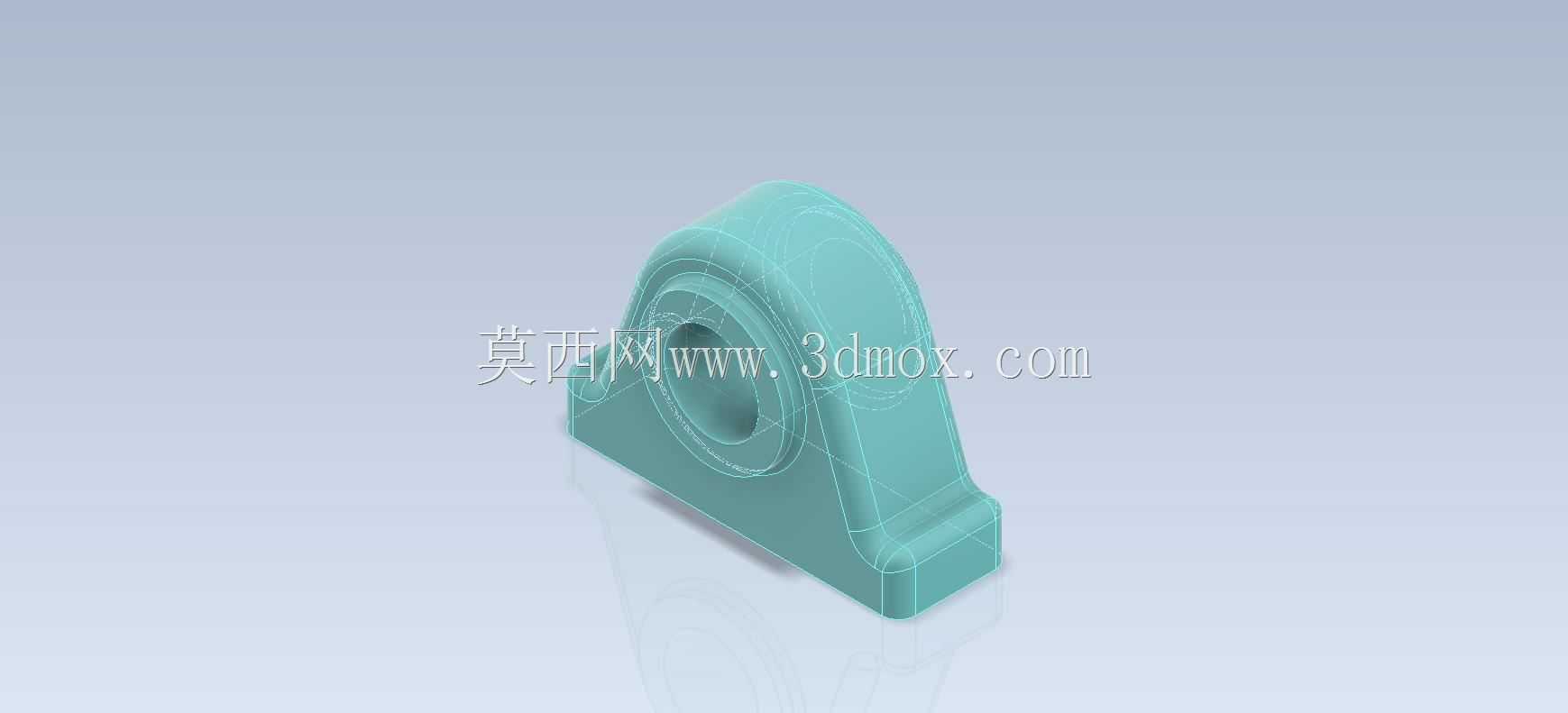

　　在常规的轻载传动机构布局里，这类带一体式安装底座的轴孔支撑件，常被布置在输送线从动端、小型工装的转轴定位端、教学实验台的铰接支撑点位，用来给旋转轴提供径向支撑，抵消轴运转过程中产生的径向载荷，避免轴系出现挠曲变形，保障传动部件的同轴度稳定。从实际使用场景来看，这类支撑件不需要配套复杂的轴承座安装腔体，自身一体成型的底座可以直接通过螺栓固定在设备的安装基板上，安装流程简单，对安装面的平面度要求不高，适合在低速、轻载的手动工装、教学演示设备、小型非标自动化单机上使用，不需要额外加工复杂的安装沉台，能降低设备架体的加工成本。

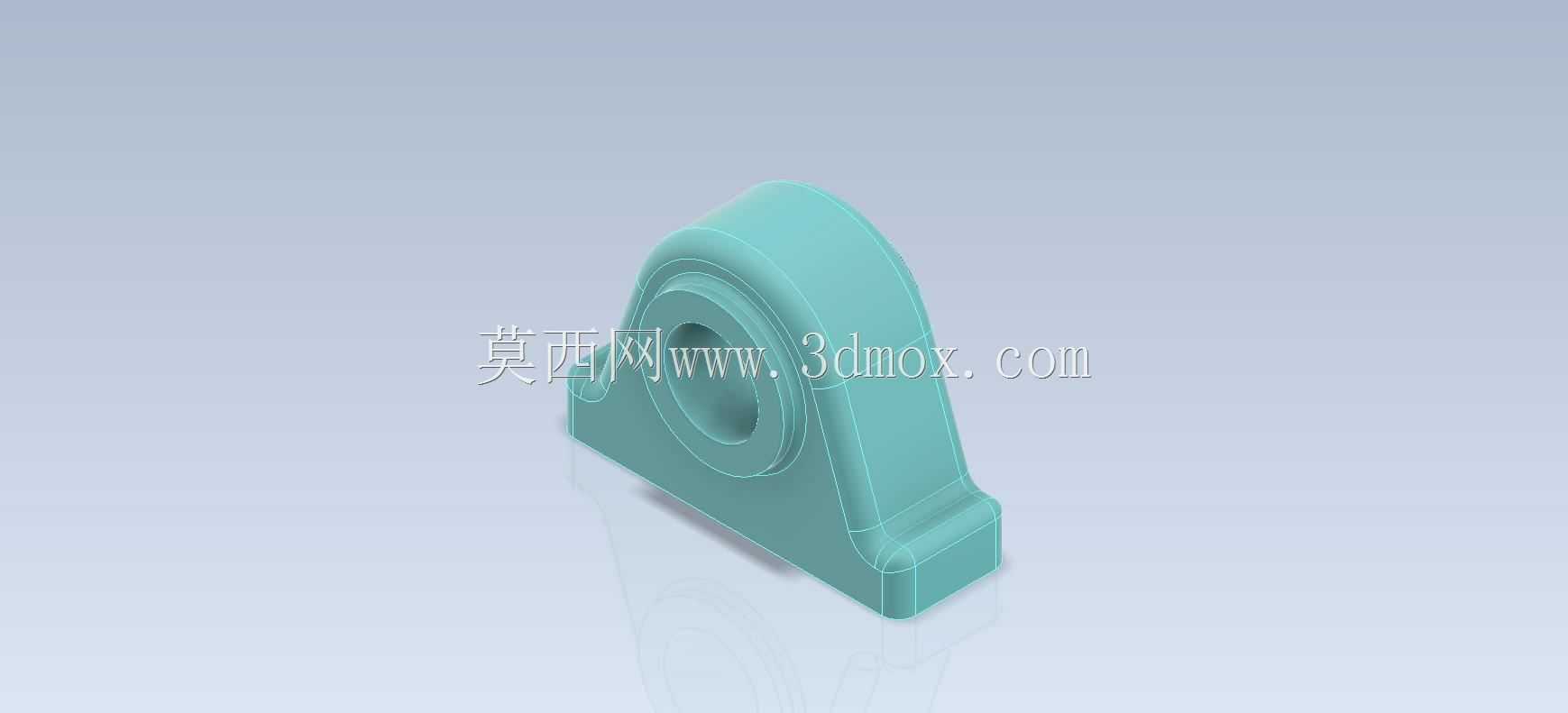

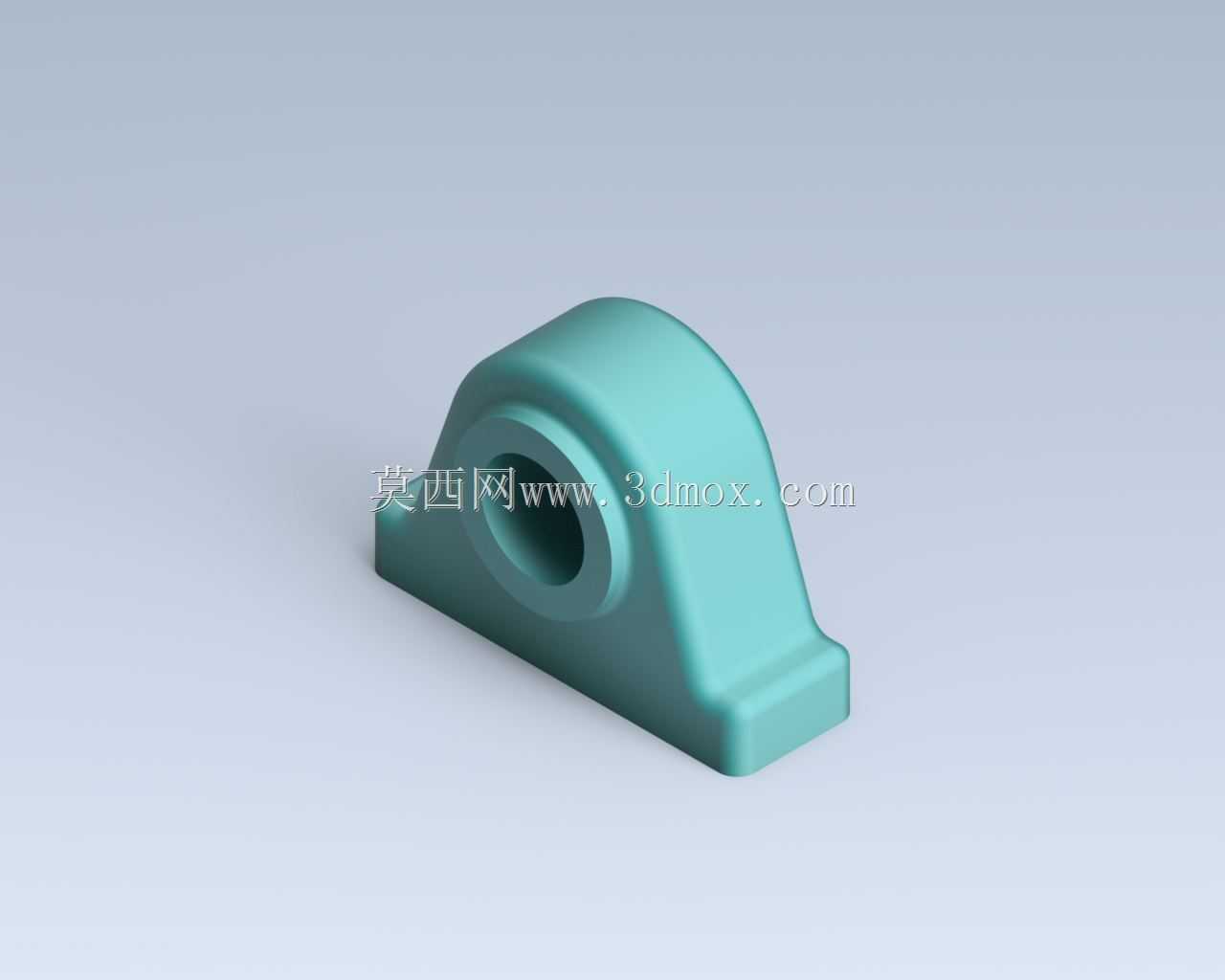

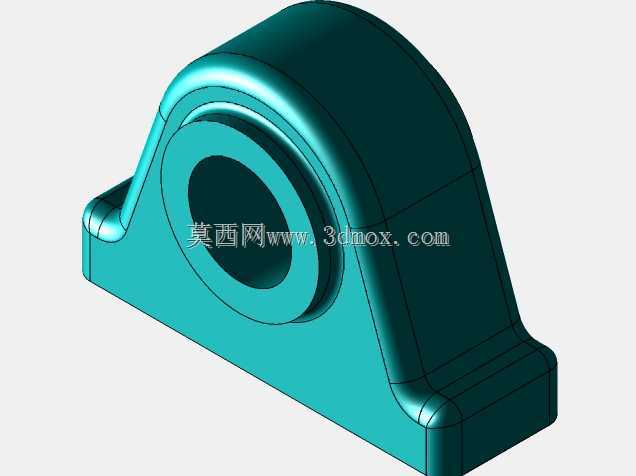

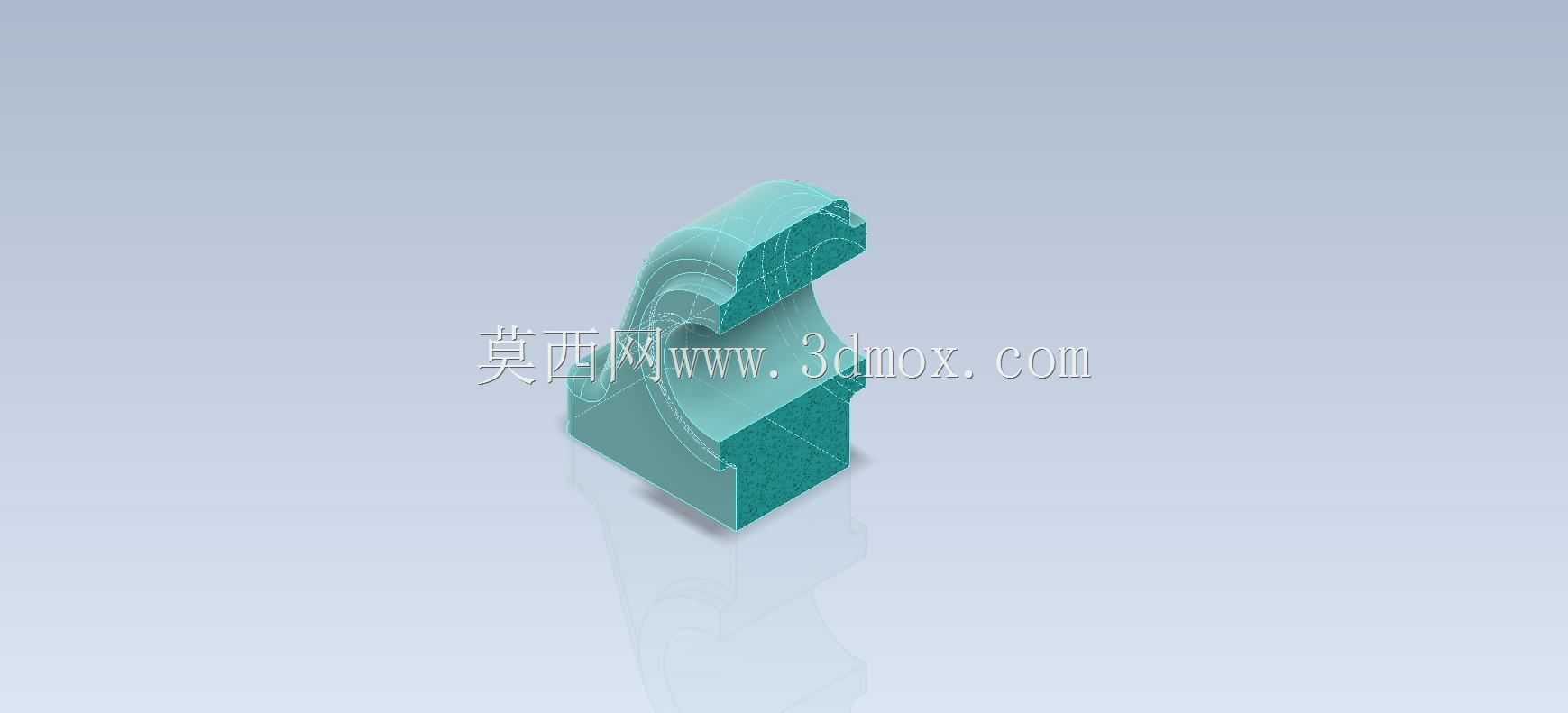

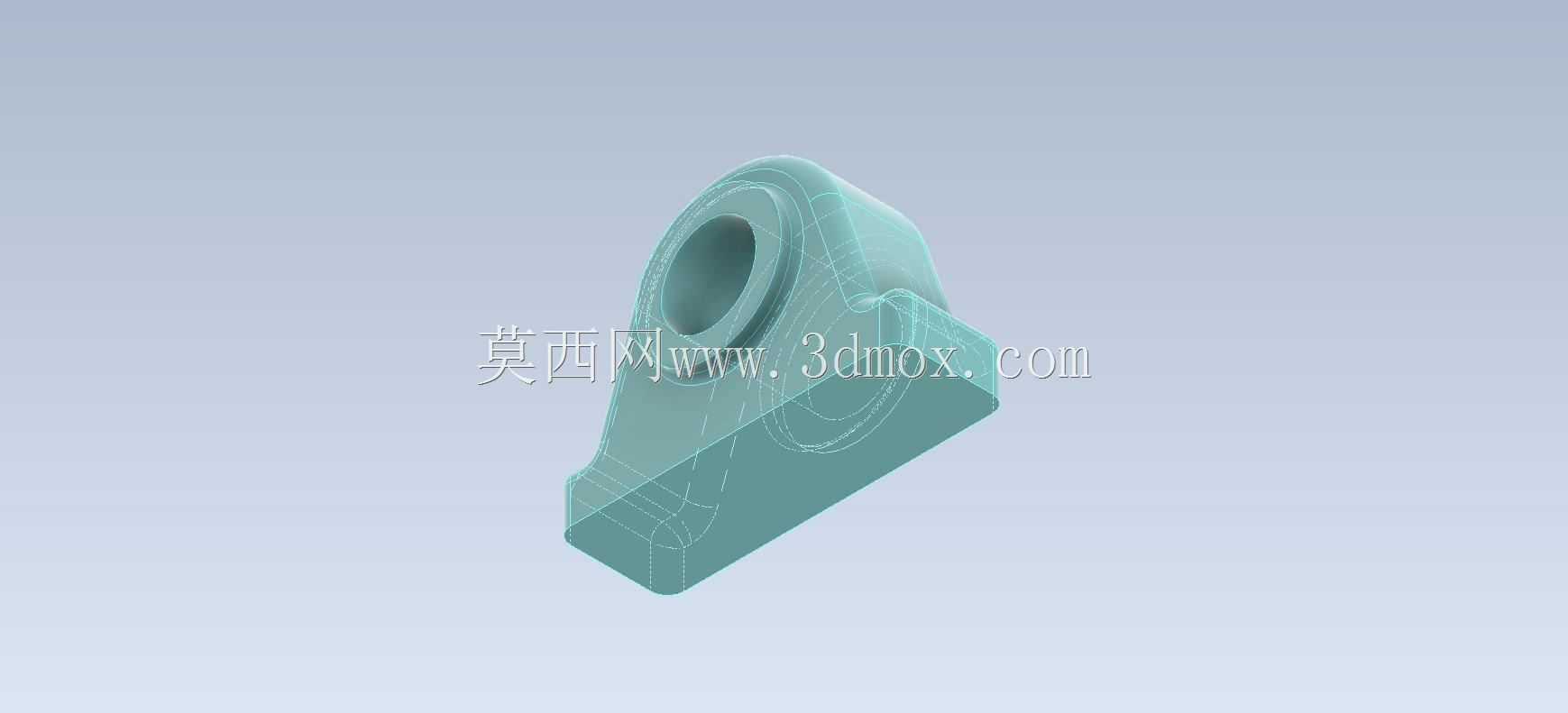

　　从结构功能特性来看，主体的通孔为轴穿装定位位，孔的内壁加工精度直接决定了轴的回转精度，建模时需要保证孔的圆柱度公差，同时孔的两端做了微小的倒角处理，方便轴件穿装时的导向，也能避免锐边划伤操作人员或者轴表面的镀层。支撑部分的弧形过渡结构，是为了分散轴孔位置承受的径向载荷，避免直角连接处出现应力集中，在长期受载的情况下出现开裂问题；底座部分做了两端延伸的安装脚，每个安装脚位置预留了螺栓穿装的空间，安装时可以通过两个螺栓将整个支撑件锁紧在安装面上，底座的底面为完整平面，和安装面贴合后能保证支撑件的垂直度，避免轴穿装后出现偏斜。

　　设计这类零件的时候，首先要确定核心的轴孔尺寸，轴孔的内径需要匹配对应适配的轴径，预留合理的配合间隙，如果是和滑动轴套配合使用，孔的尺寸要按照基孔制的间隙配合公差来设定；其次要确定轴孔的中心高，这个尺寸直接决定了安装后轴的中心距安装面的高度，是和其他传动部件匹配的核心尺寸，设计时需要保证中心高的尺寸公差控制在合理范围，避免出现带轮、齿轮啮合错位的问题。底座的安装孔间距需要根据设备架体上预留的安装孔位来匹配，安装孔的直径要比选用的固定螺栓大1到2毫米，方便安装时调整位置，抵消少量的安装误差。

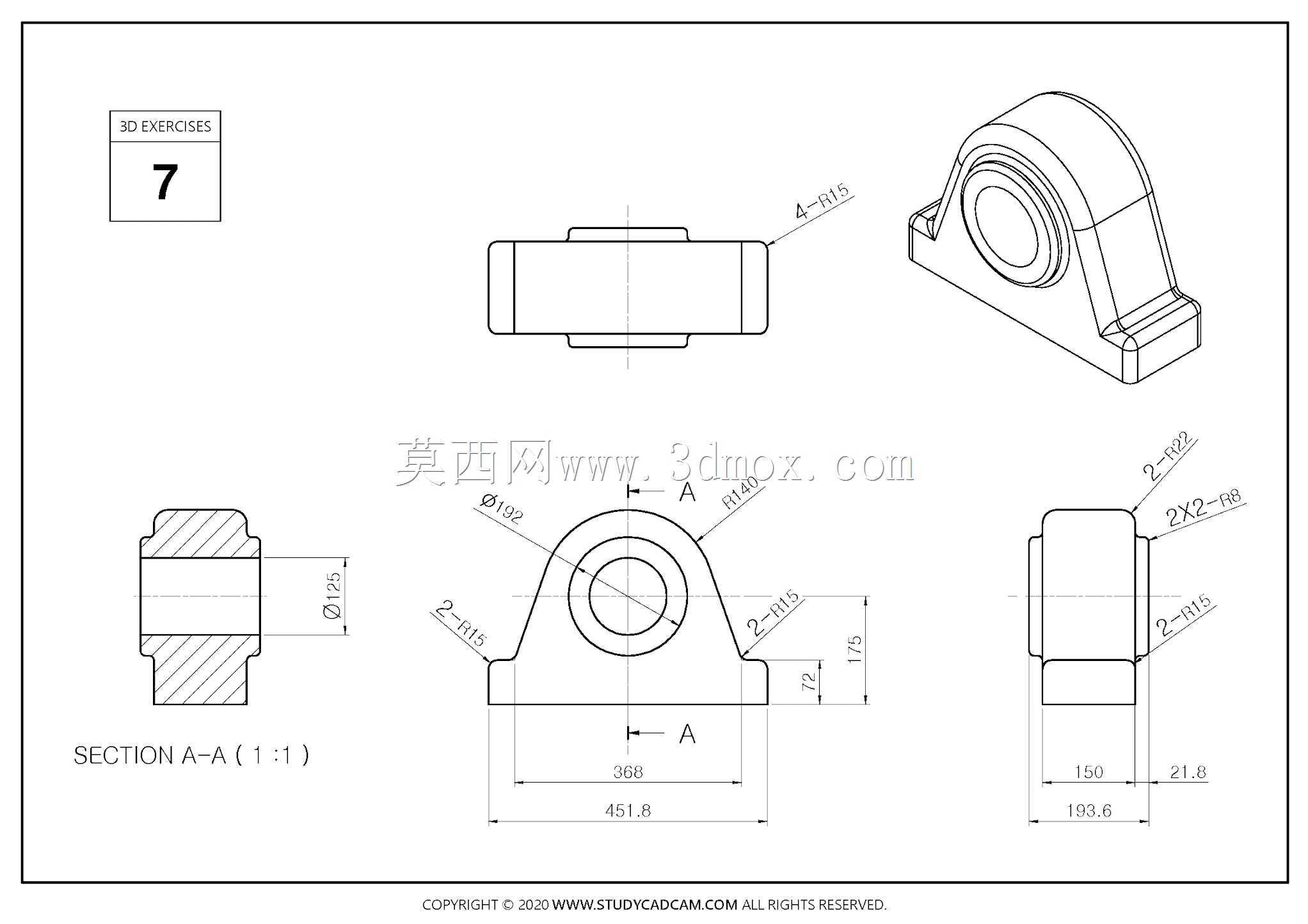

　　外形尺寸方面，整个零件的长度方向由底座的两个安装脚外端面决定，宽度方向和轴孔的轴向长度匹配，高度方向从底座底面到弧形支撑的顶面，整体结构紧凑，没有多余的外凸结构，不会和周边的传动部件产生运动干涉。安装边界上，需要预留螺栓安装的操作空间，在两个安装脚的上方位置，要留出扳手拧动螺栓的空间，不能被上方的弧形支撑结构挡住，所以弧形支撑的两侧做了向内收的斜面，既保证了支撑强度，又给螺栓安装留出了操作空间。另外，零件的所有外边缘都做了圆角处理，一方面是铸造或者注塑加工时的工艺要求，避免出现应力集中导致的零件开裂，另一方面也能去除加工后的锐边，避免装配时划伤操作人员。

　　从建模逻辑来看，这类零件适合采用拉伸加拔模的方式构建主体底座，再通过旋转切除做出轴孔结构，弧形的支撑部分可以通过扫掠或者放样特征生成，之后对所有连接处做圆角过渡，最后检查各个特征的壁厚是否均匀，避免出现壁厚突变导致的加工缺陷。对于初学者来说，这类零件的建模练习可以很好地掌握基础特征的组合使用，理解机械支撑类零件的设计逻辑，明白各个结构的存在都是为了满足功能、加工、装配的实际需求，而不是随意绘制的几何形状。在实际选型使用时，需要根据轴的载荷大小调整支撑部分的壁厚，如果载荷偏大，可以适当增加轴孔周围的壁厚，或者在支撑筋位置增加加强筋结构，提升整体的刚性；如果是用于食品加工类设备，还需要在外表面做抛光处理，避免积尘，符合卫生要求。
