法兰式双安装孔轴支撑固定座结构

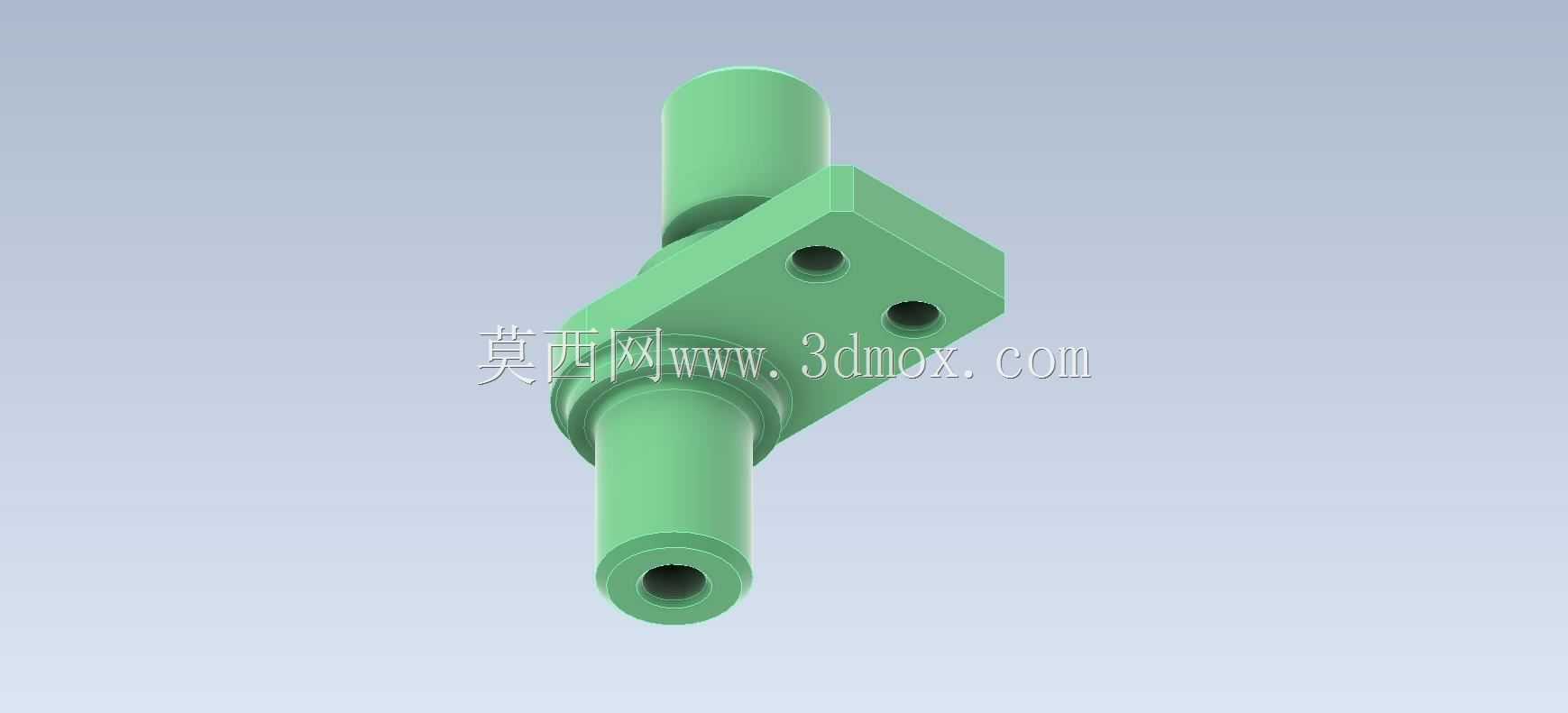

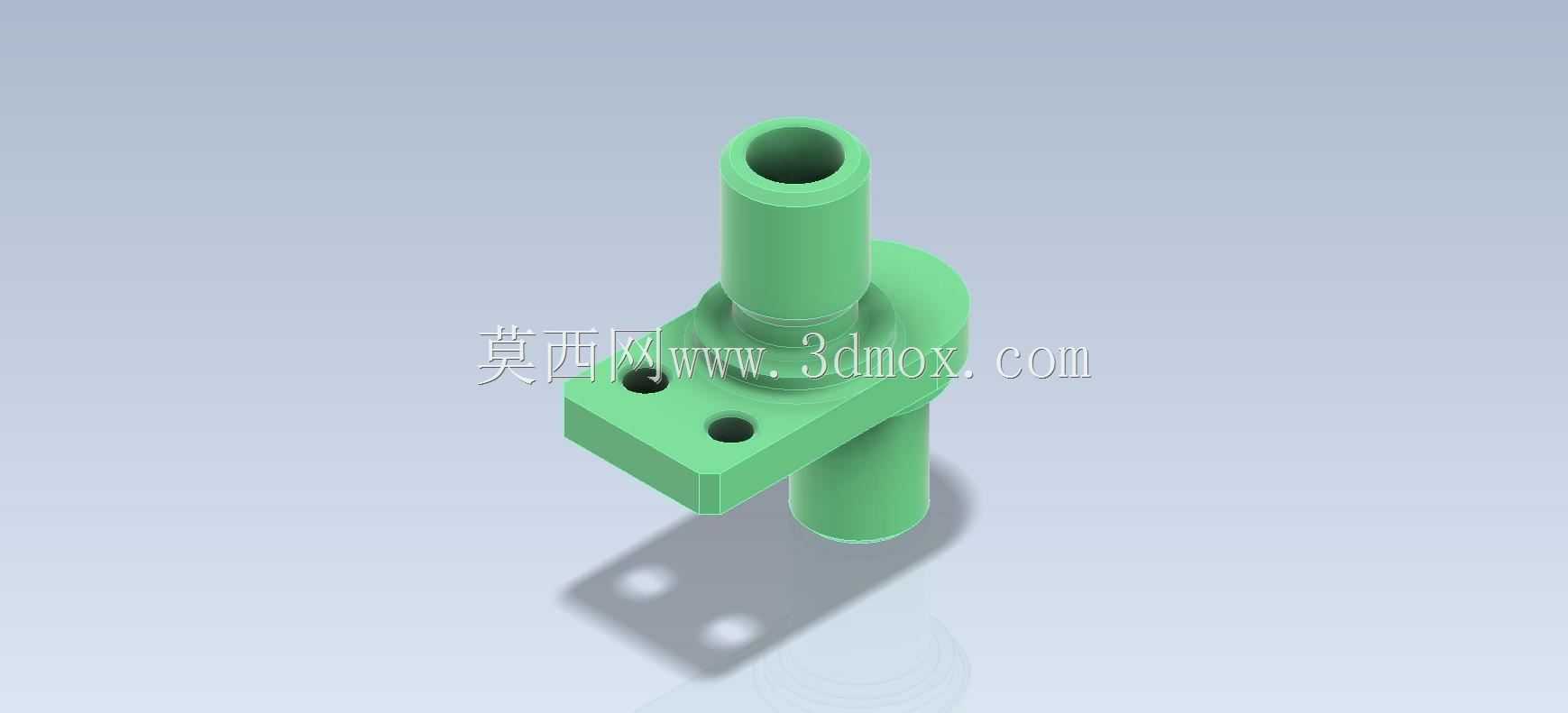

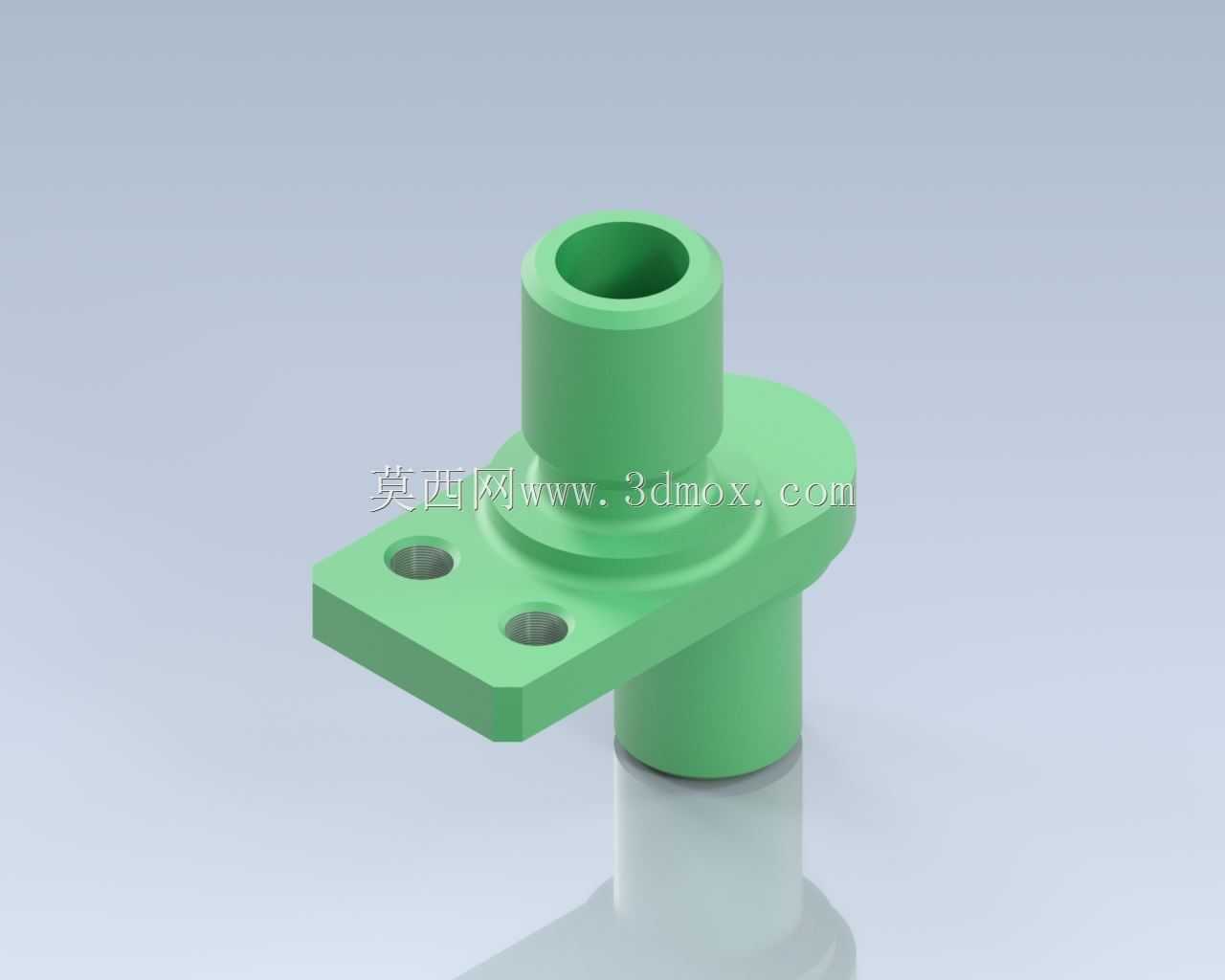

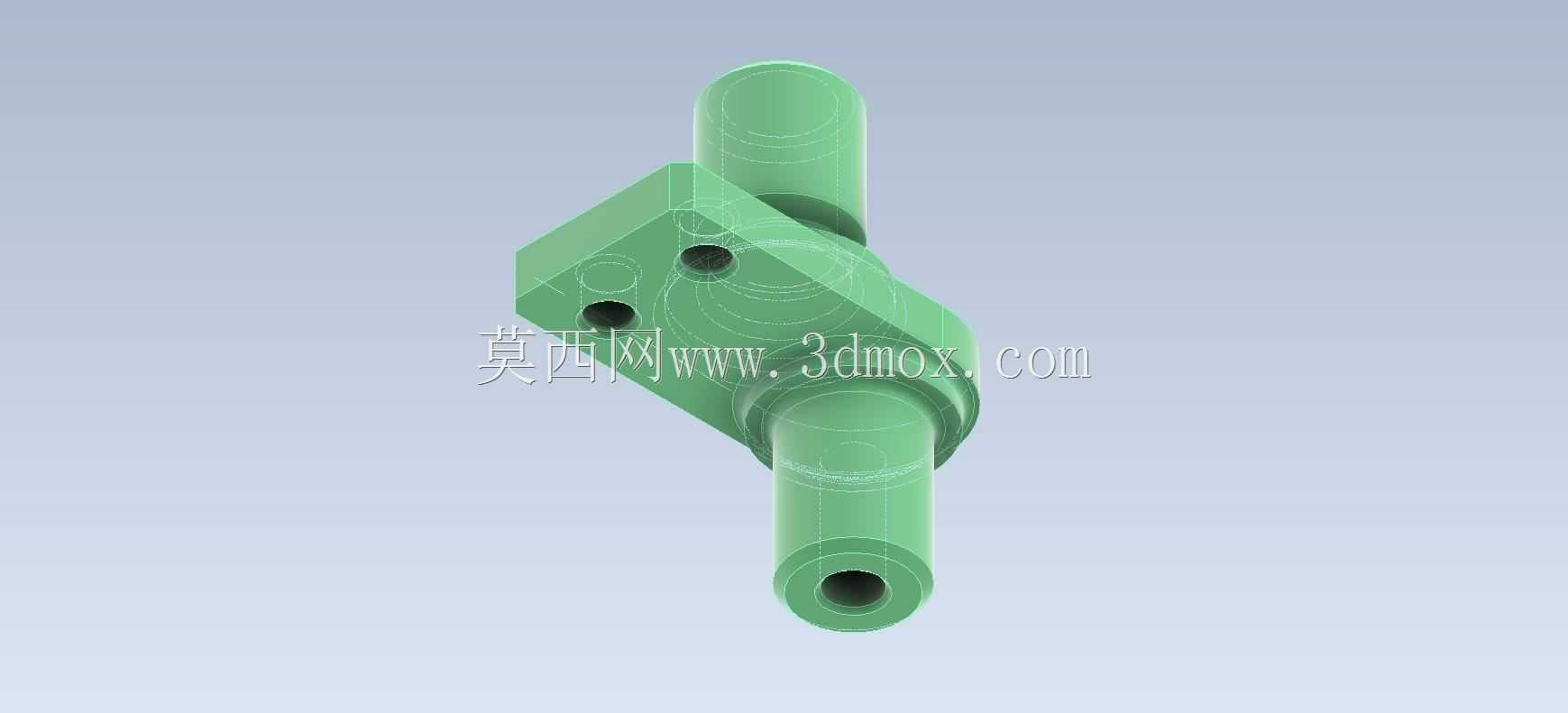

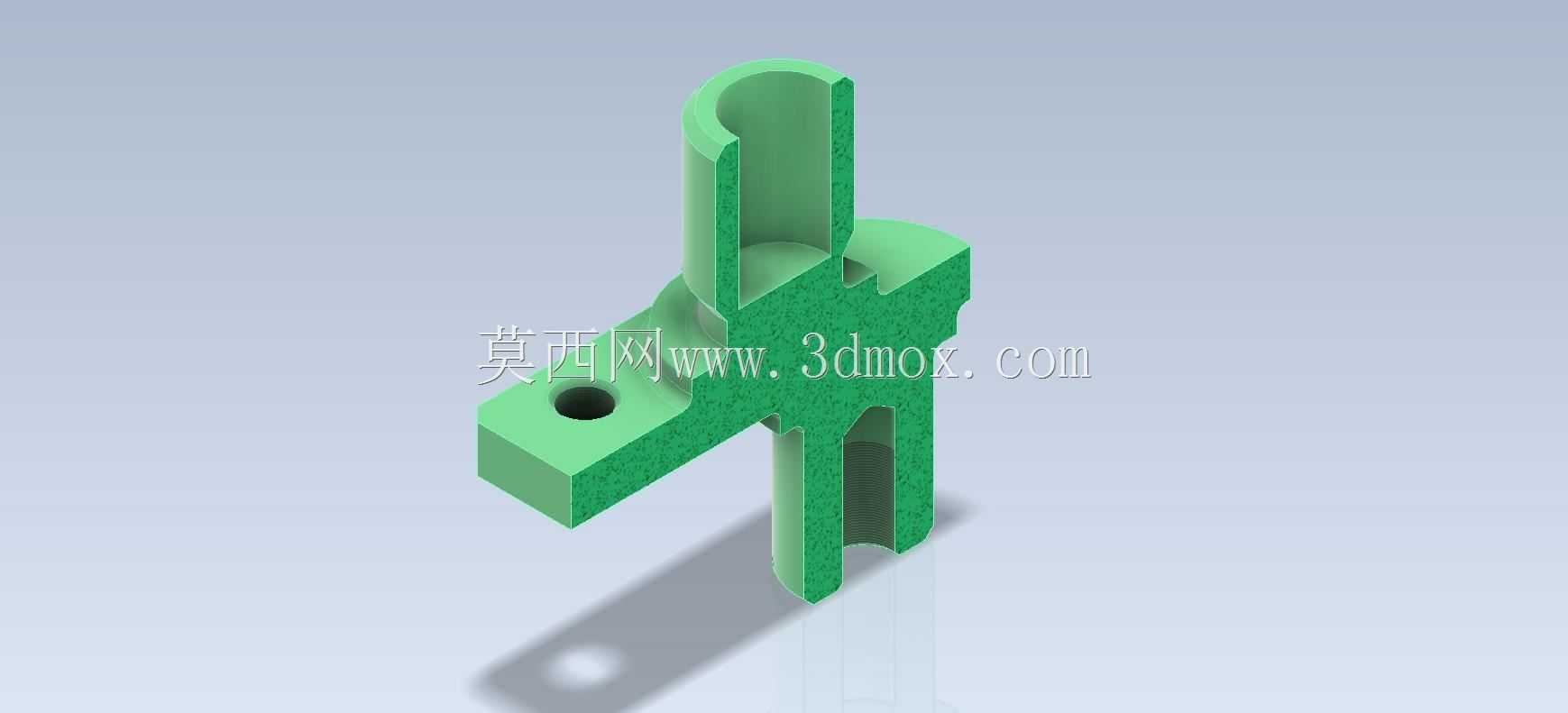

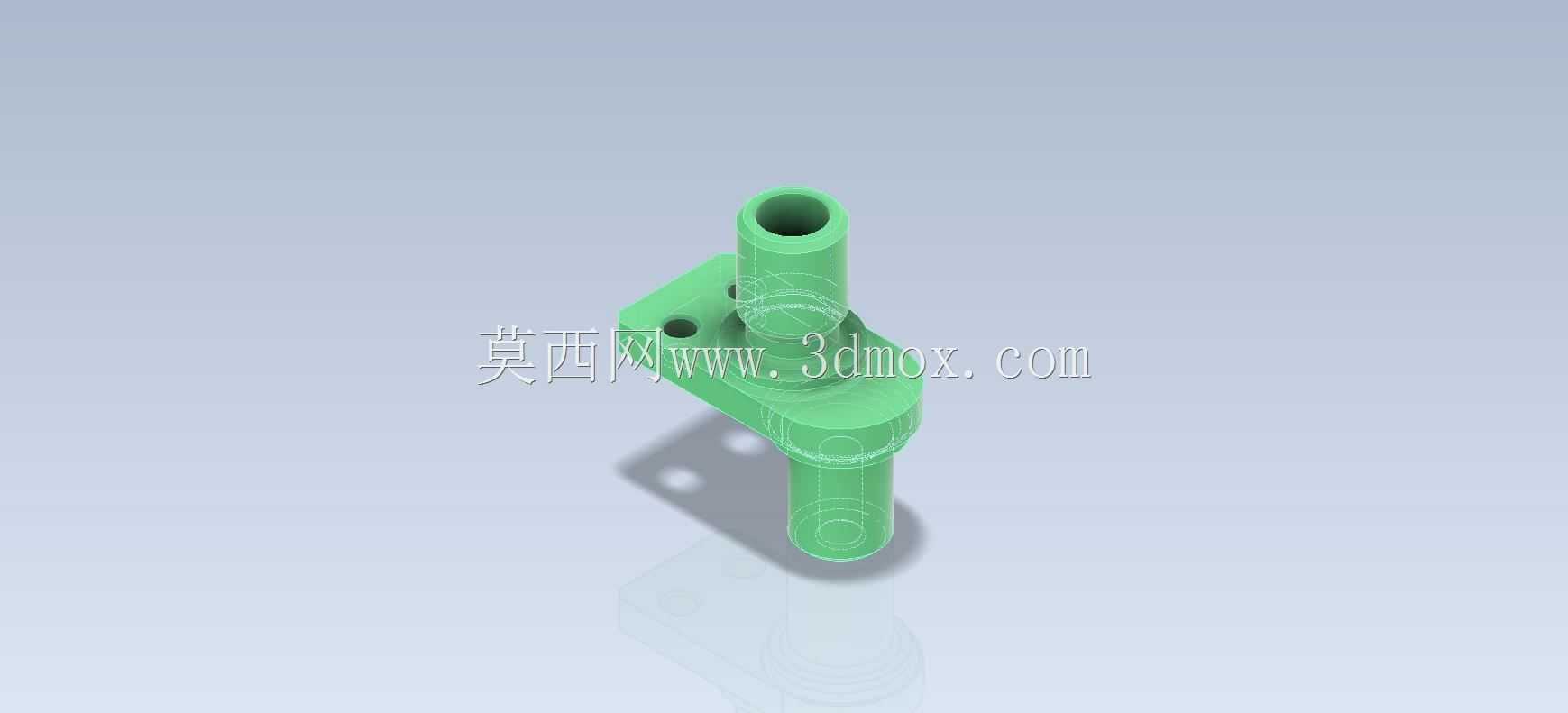

　　这类轴支撑固定座常见于轻工输送设备、小型自动化检测工位的轴系定位场景，主要承担垂直布置的光轴、导杆类零件的径向支撑与轴向限位作用，避免轴类零件在往复运动、旋转传动过程中出现径向窜动、偏摆问题，保障轴上搭载的检测元件、传动轮组的运行精度。从结构功能来看，中间贯通的空心轴套是核心承载部位，轴套内孔可根据适配轴径做公差匹配，常规工况下多选用H7级间隙配合，方便轴件装配的同时预留润滑脂存储间隙，轴套上下两端可根据需求加装防尘密封圈，阻挡车间环境内的粉尘、切削碎屑进入配合面，降低轴件磨损速率。下部延伸的短轴段可嵌入安装基板的预制沉孔内，实现安装时的快速定位，无需额外做同轴度找正工序，能大幅缩短现场装配的调校时间。

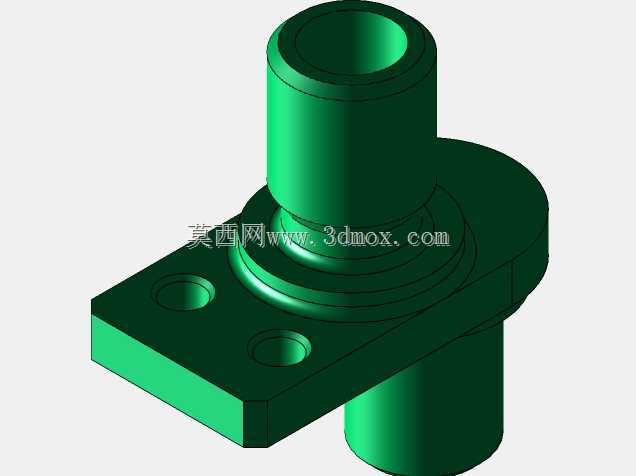

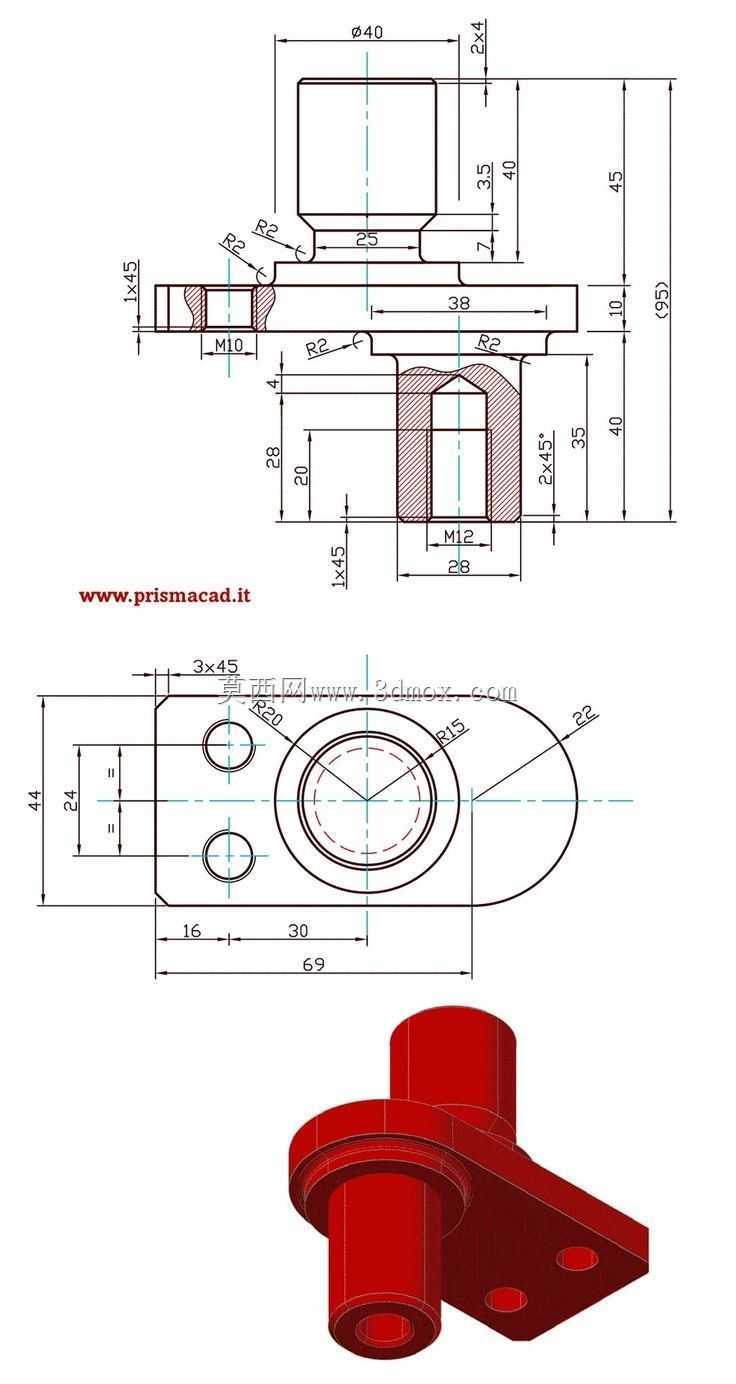

　　上部的菱形法兰安装边设置了两个对称的通孔安装位，可适配内六角圆柱头螺钉完成锁紧固定，两个安装孔的孔位公差控制在±0.1mm范围内，既保证安装时的容错空间，又能避免锁紧后固定座出现位置偏移。设计这类支撑座时，首先要明确适配轴的额定载荷与运行线速度，若用于高速旋转轴系支撑，轴套内壁需要预留油槽结构，兼容稀油润滑或油脂润滑的供油路径，若用于低速导杆滑动场景，可直接在轴套内壁镶嵌自润滑铜套，无需额外配置润滑系统，降低后期维护成本。安装边界方面，法兰边的厚度根据承载等级做差异化设计，常规轻载工况下法兰厚度取轴套外径的1/4即可满足抗弯强度要求，两个安装孔的中心距需要匹配常用的工业铝型材安装槽间距，或是标准安装板的孔位规范，

　　确保该支撑座可直接适配现有安装基面，无需额外做安装板的二次打孔加工。轴套的总高度需要根据轴件的支撑跨距计算，当支撑跨距较大时可适当增加轴套长度，增大与轴件的接触面积，降低接触面的比压，避免长期运行后出现轴套内壁压溃变形的问题。这类支撑座在传感器安装工位也有较多应用，可用于固定传感器的导杆、检测探头的调节轴，通过法兰面的锁紧固定，保证检测探头的位置稳定性，避免设备运行过程中的振动导致探头位置偏移，影响检测精度。结构设计时还需要做应力集中规避，法兰与轴套的衔接位置做R2-R3的圆角过渡，避免直角衔接位置在受冲击载荷时出现应力开裂，安装孔的上下端面做0.5mm的倒角处理，避免螺钉锁紧时孔口的毛刺影响螺钉贴合度，

　　同时也能引导螺钉顺利穿入孔位。材质选择上，常规工况可选用增强尼龙注塑成型，成本低且自重较轻，适合对重量有要求的移动工位使用；重载或有耐腐蚀要求的工况可选用铝合金压铸成型后做阳极氧化处理，或是304不锈钢机加工成型，满足不同场景的使用需求。
