两款对称式定位卡扣连接结构件

　　这组结构件属于机械装配场景里常用的定位卡扣类零件，日常在小型自动化设备的工装夹具、电子设备内部模组固定、轻工生产线的载具定位环节都能见到这类结构的身影，核心作用是实现两个相邻模组的快速对位与卡合固定，不需要额外加装螺丝等紧固件，就能完成无工具快速拆装，大幅提升设备模组更换、日常维护的效率。从实际使用场景来看，这类卡扣结构常应用在需要频繁拆换的工位载具上，比如3C产品组装线的工件托盘定位、小型检测设备的模组快换结构，相比螺纹连接，它的拆装耗时能缩短七成以上，而且不会出现螺丝滑牙、碎屑掉落污染生产环境的问题，适配洁净车间的生产要求。

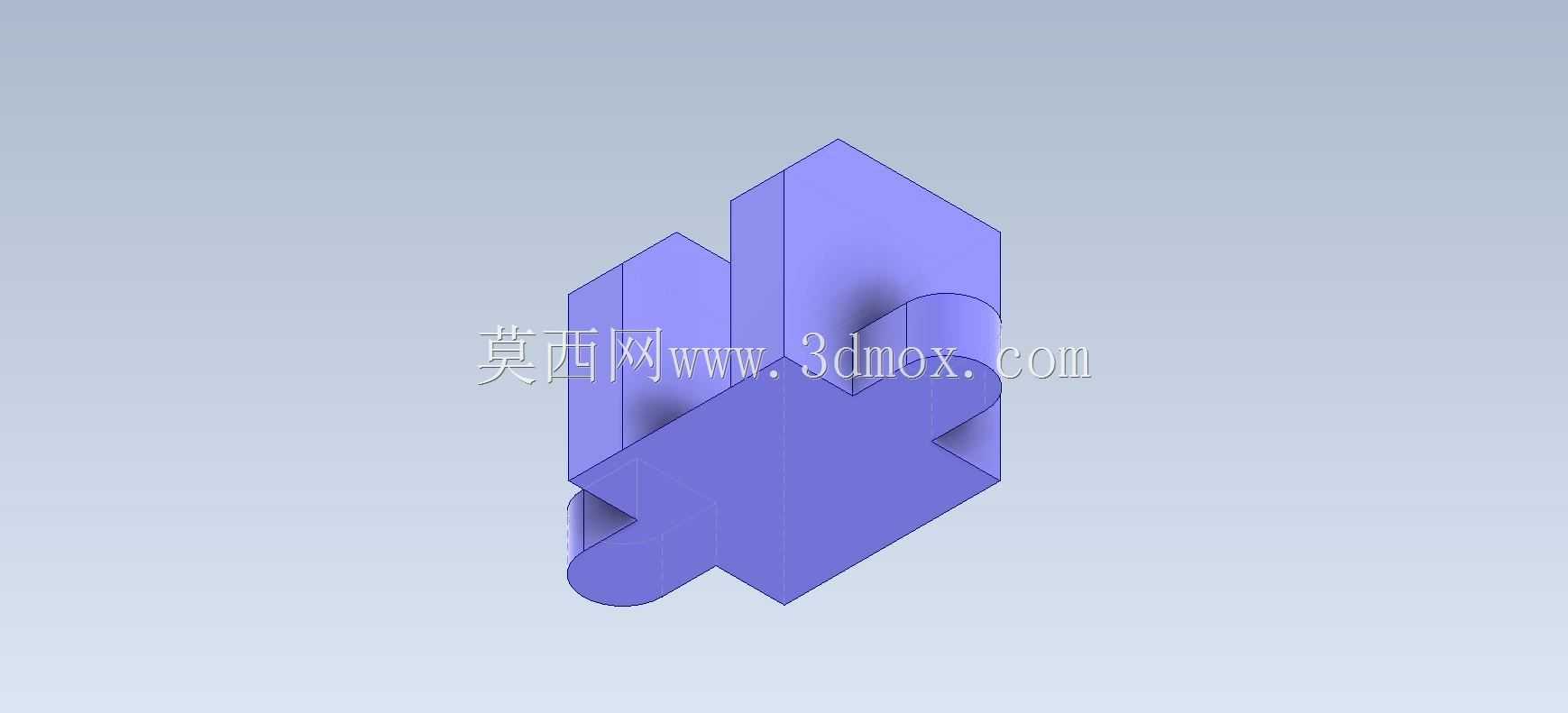

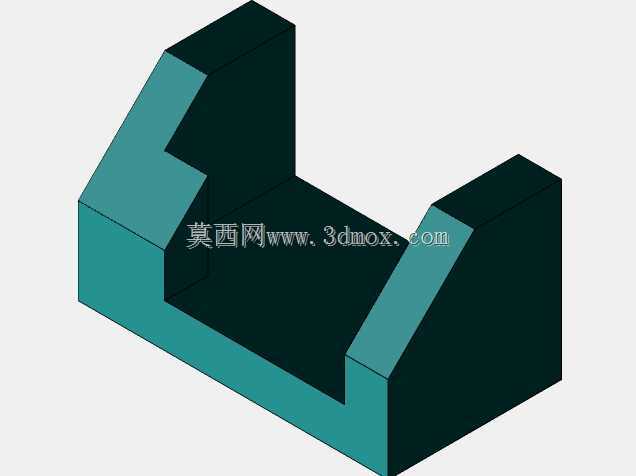

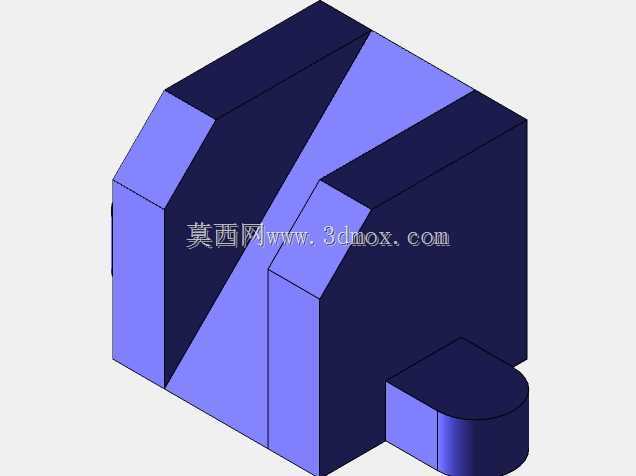

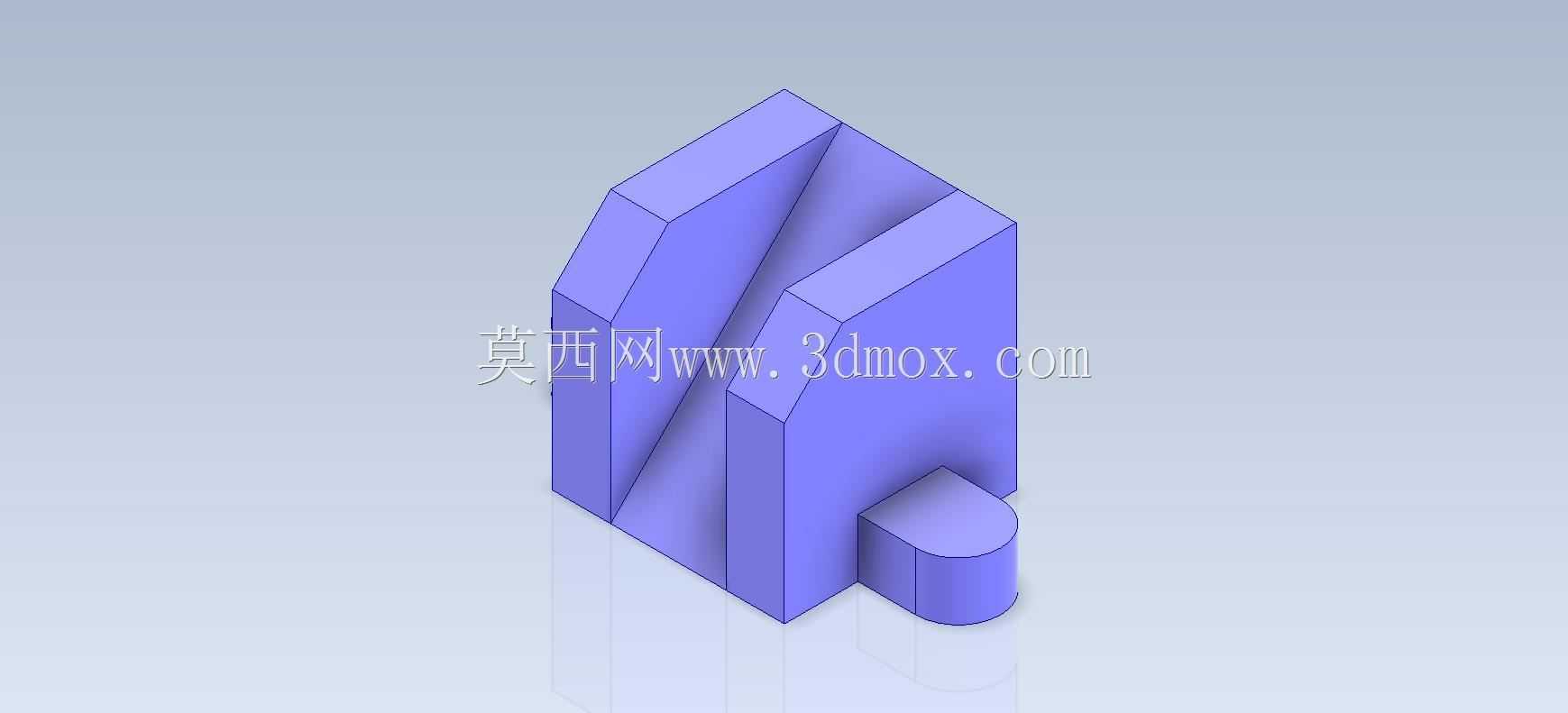

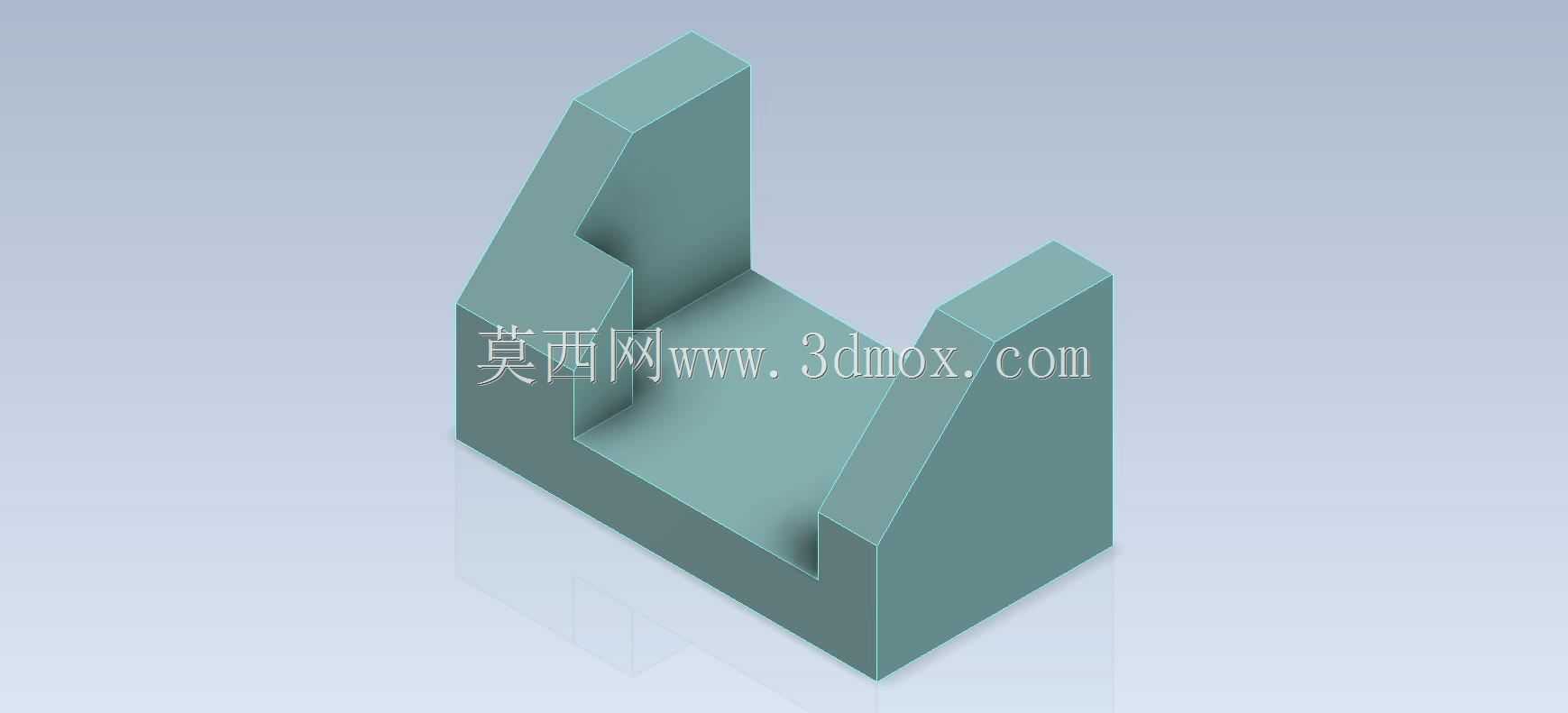

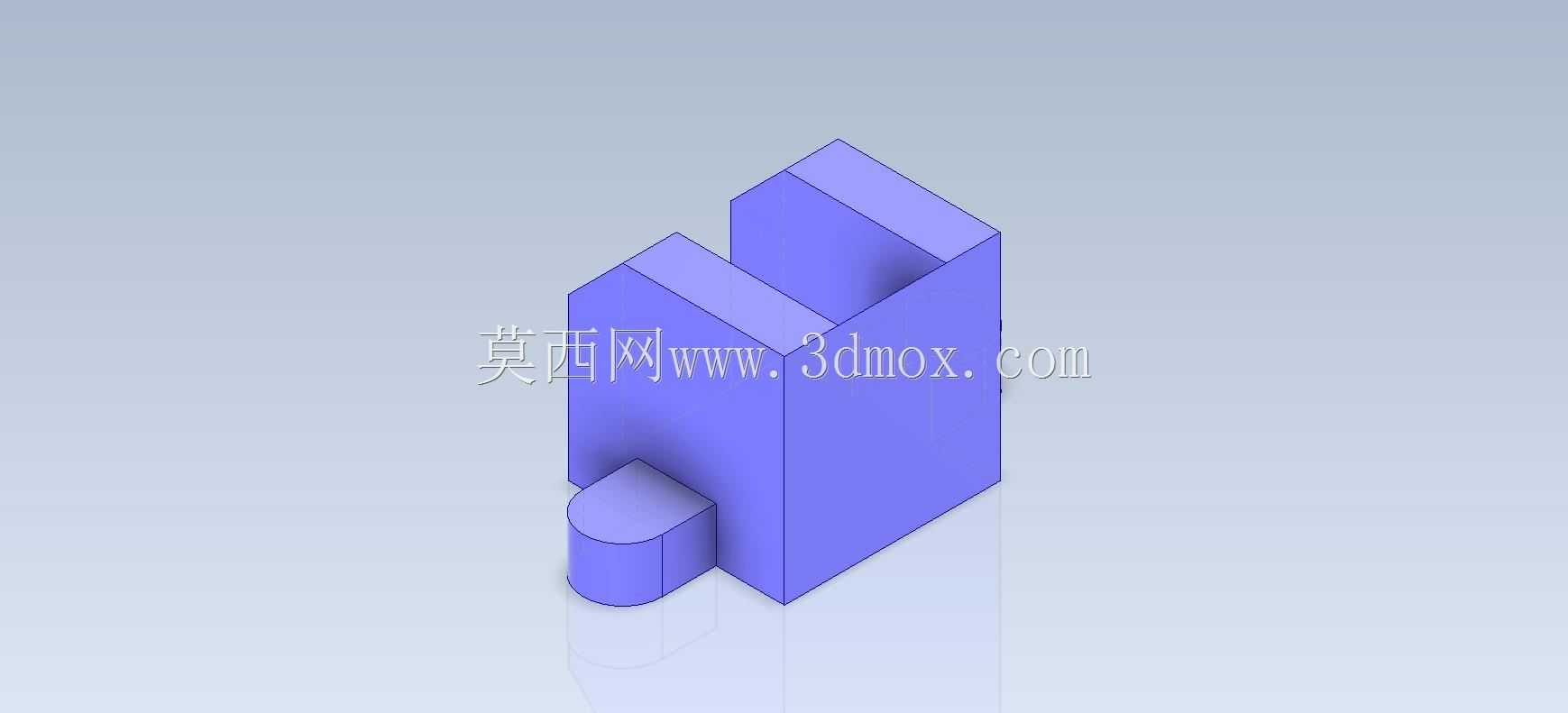

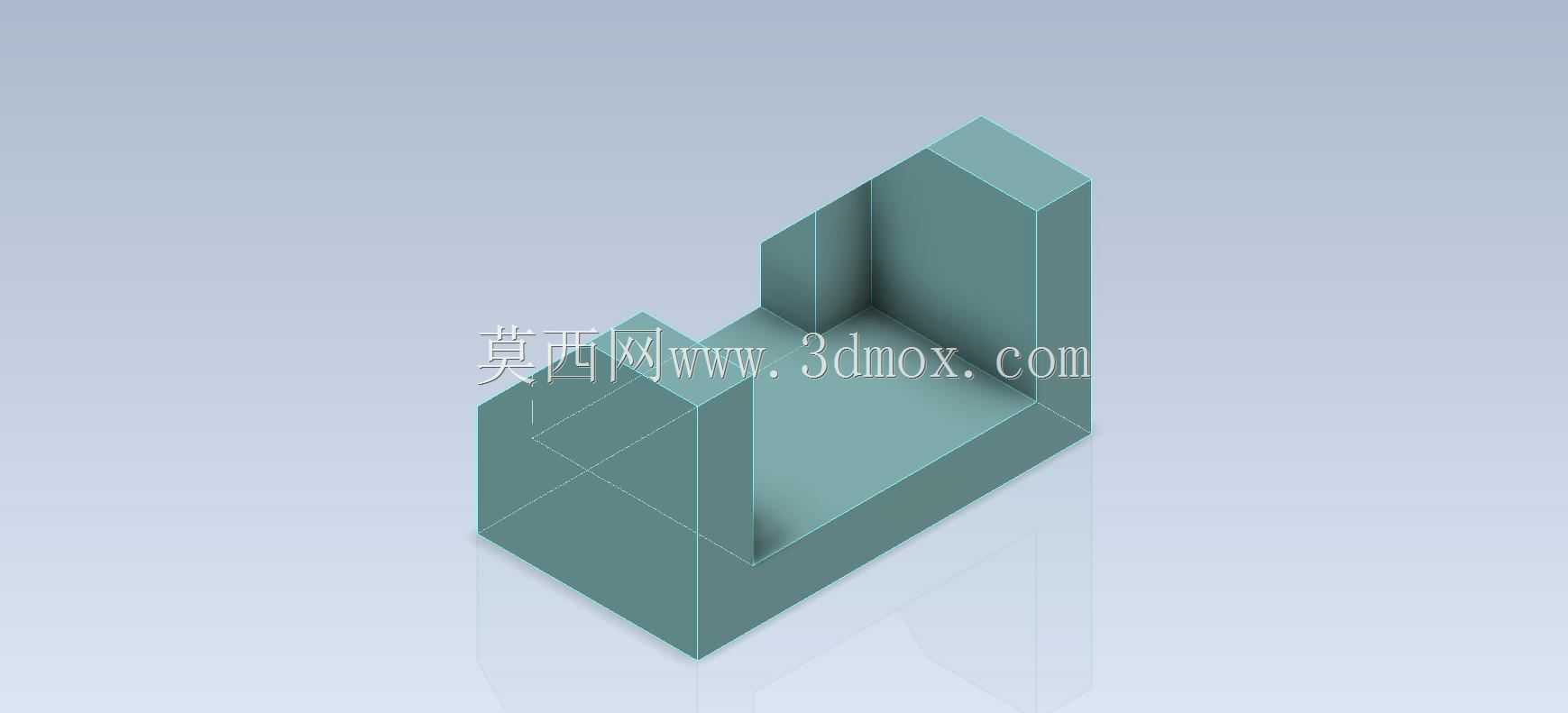

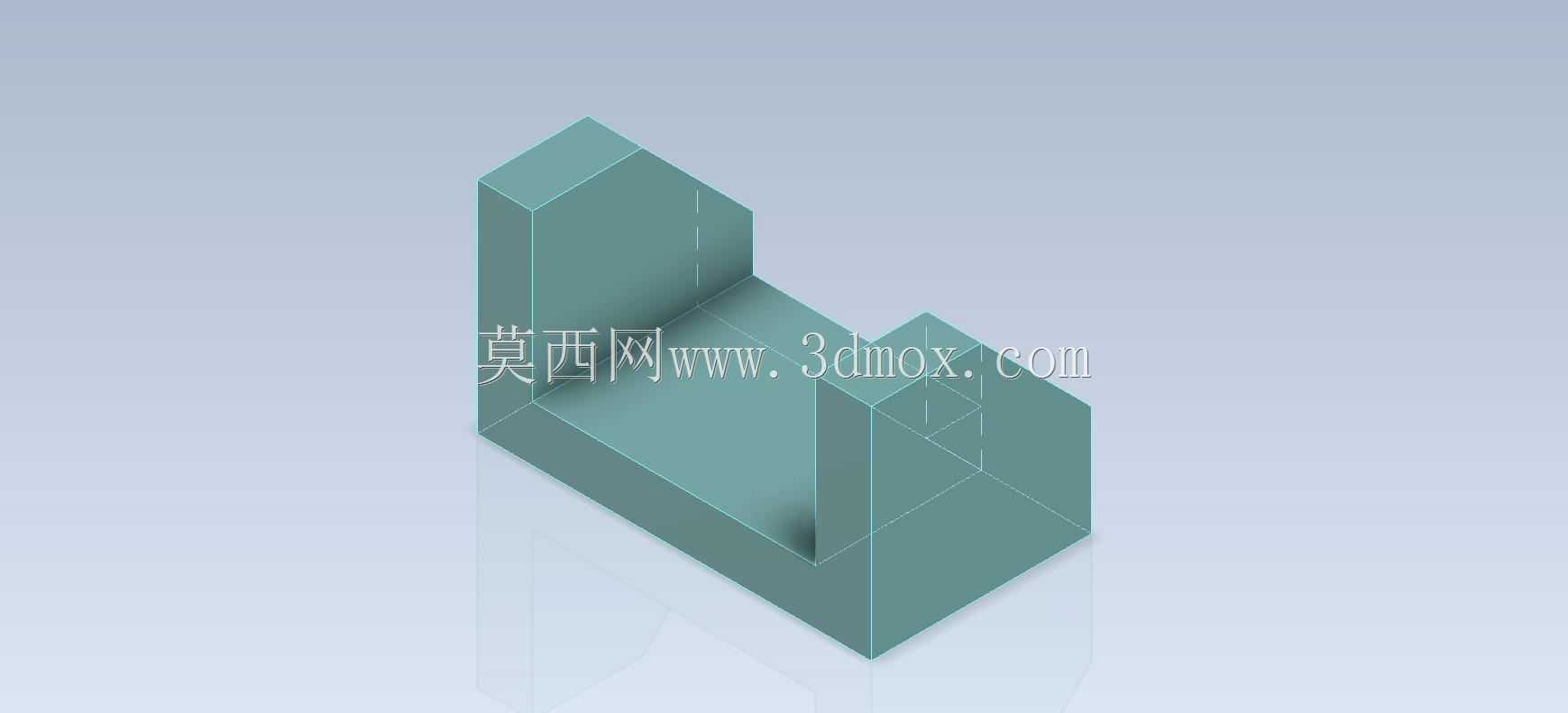

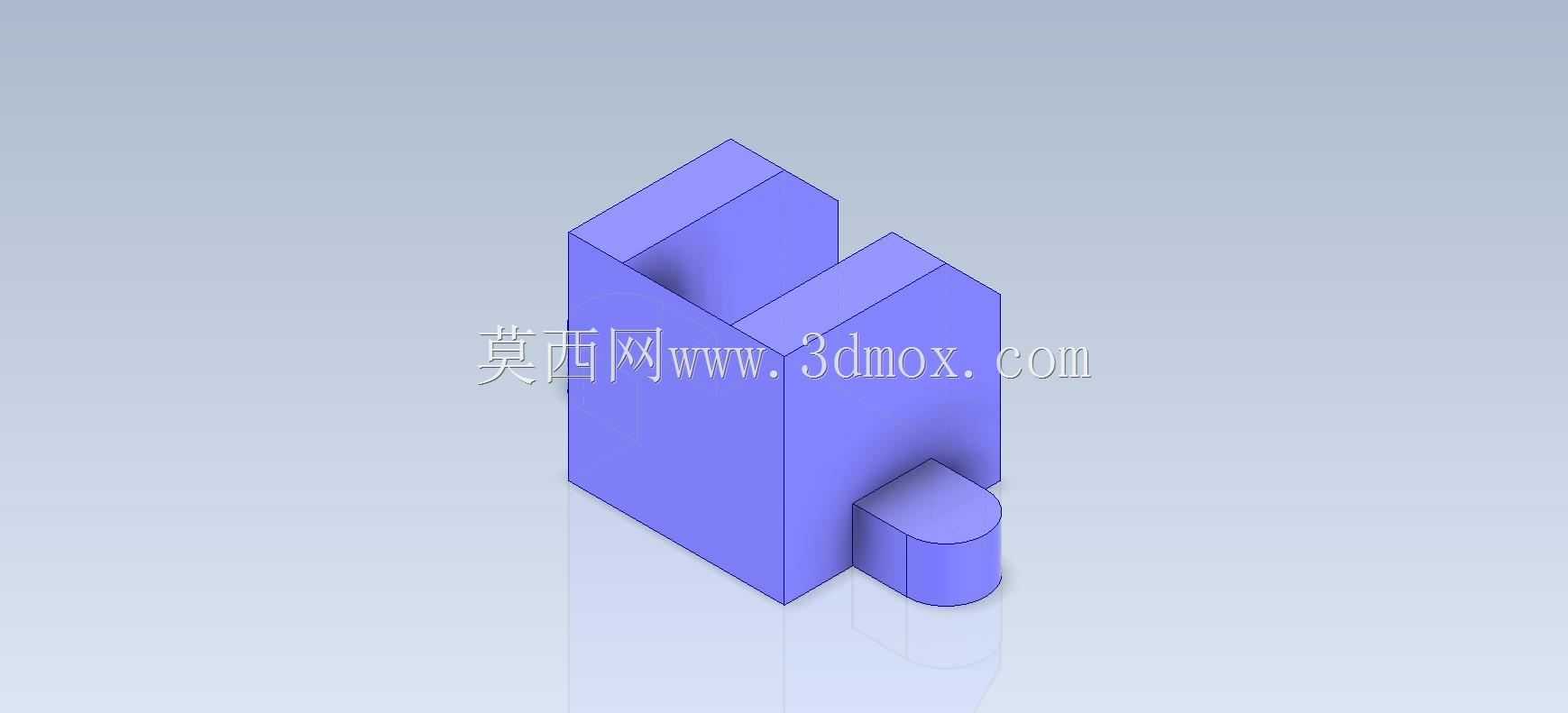

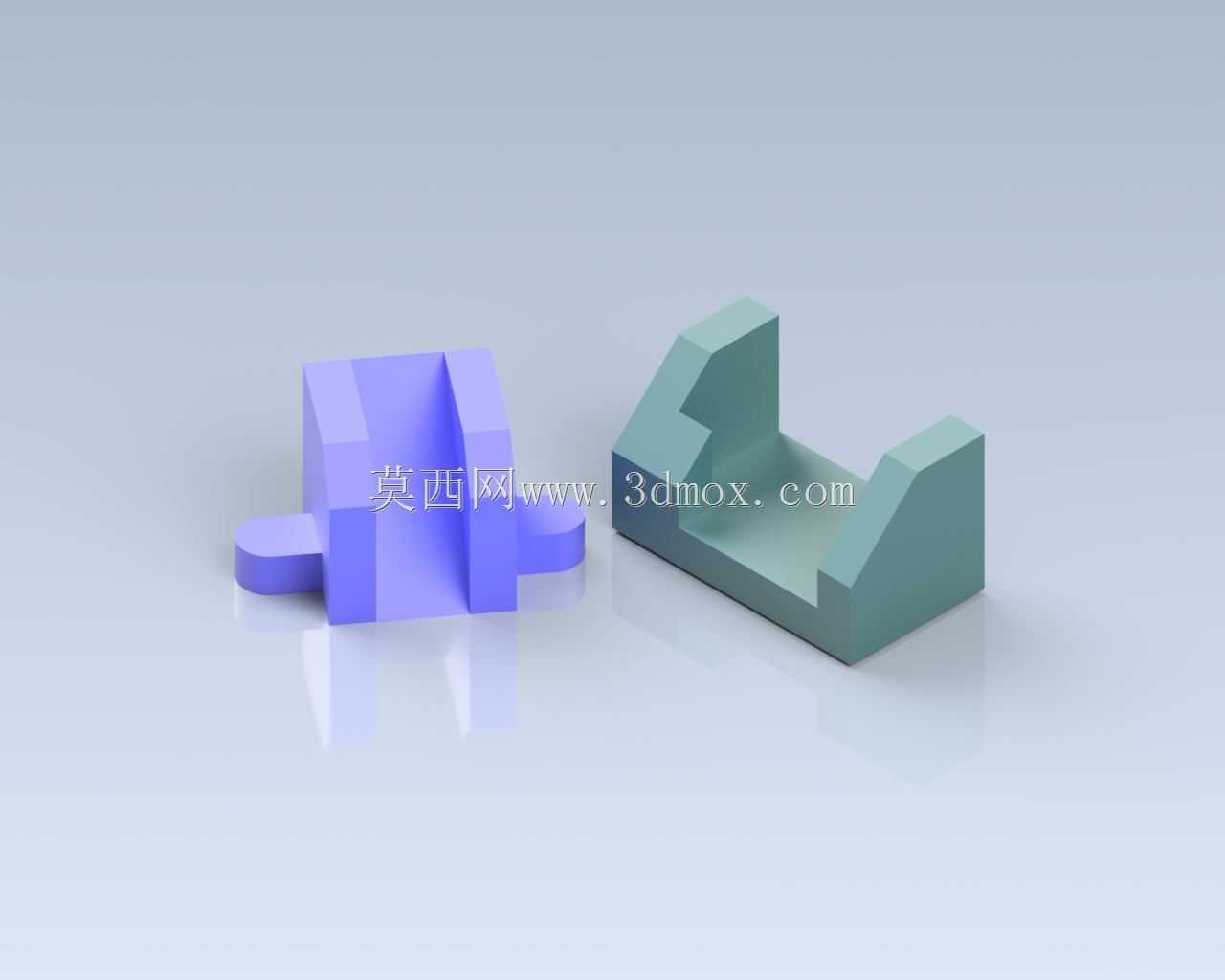

　　从功能特性上看，两款零件采用凹凸互补的卡合结构，左侧零件带有对称的外伸卡舌与中部导向槽，右侧零件带有对应的内凹卡槽与导向坡面，装配时只需要沿垂直方向对准下压，就能通过卡舌与卡槽的过盈配合实现锁紧，侧向受力时不会出现松脱，垂直方向施加一定的拔脱力就能快速分离，锁紧力可以通过调整卡舌的厚度与过盈量来适配不同的负载要求，常规工况下能承受50N以内的侧向拉扯力，满足小型模组的固定需求。

　　设计思路上，这组结构优先考虑了装配容错性，卡合入口处做了15度的导向倒角，即使装配时存在0.5mm以内的对位偏差，也能顺着坡面滑入卡槽完成卡合，降低了自动化装配时的对位精度要求，减少设备调试的时间成本。零件主体采用等壁厚设计，整体壁厚均匀控制在2.5mm，既保证了卡合部位的结构强度，又避免了注塑成型时出现缩痕、翘曲等工艺缺陷，适合采用ABS或者PA66材料进行批量注塑生产，成型后不需要额外的二次加工就能直接投入使用。零件的所有棱边都做了R0.3的圆角处理，既避免了装配时划伤操作人员，也能减少应力集中，提升零件的反复拆装使用寿命，正常工况下反复拆装次数可以达到千次以上不会出现卡舌断裂的问题。

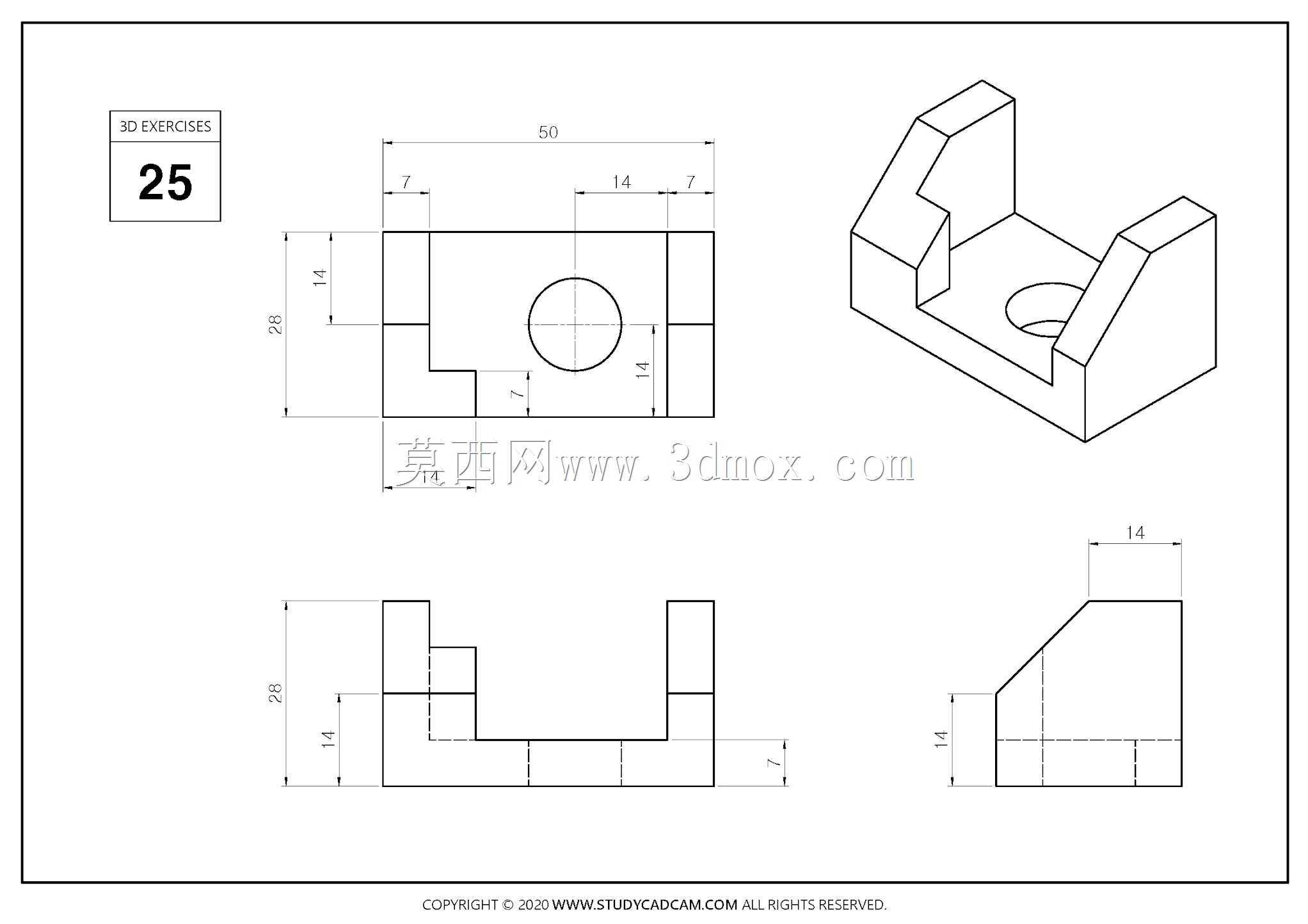

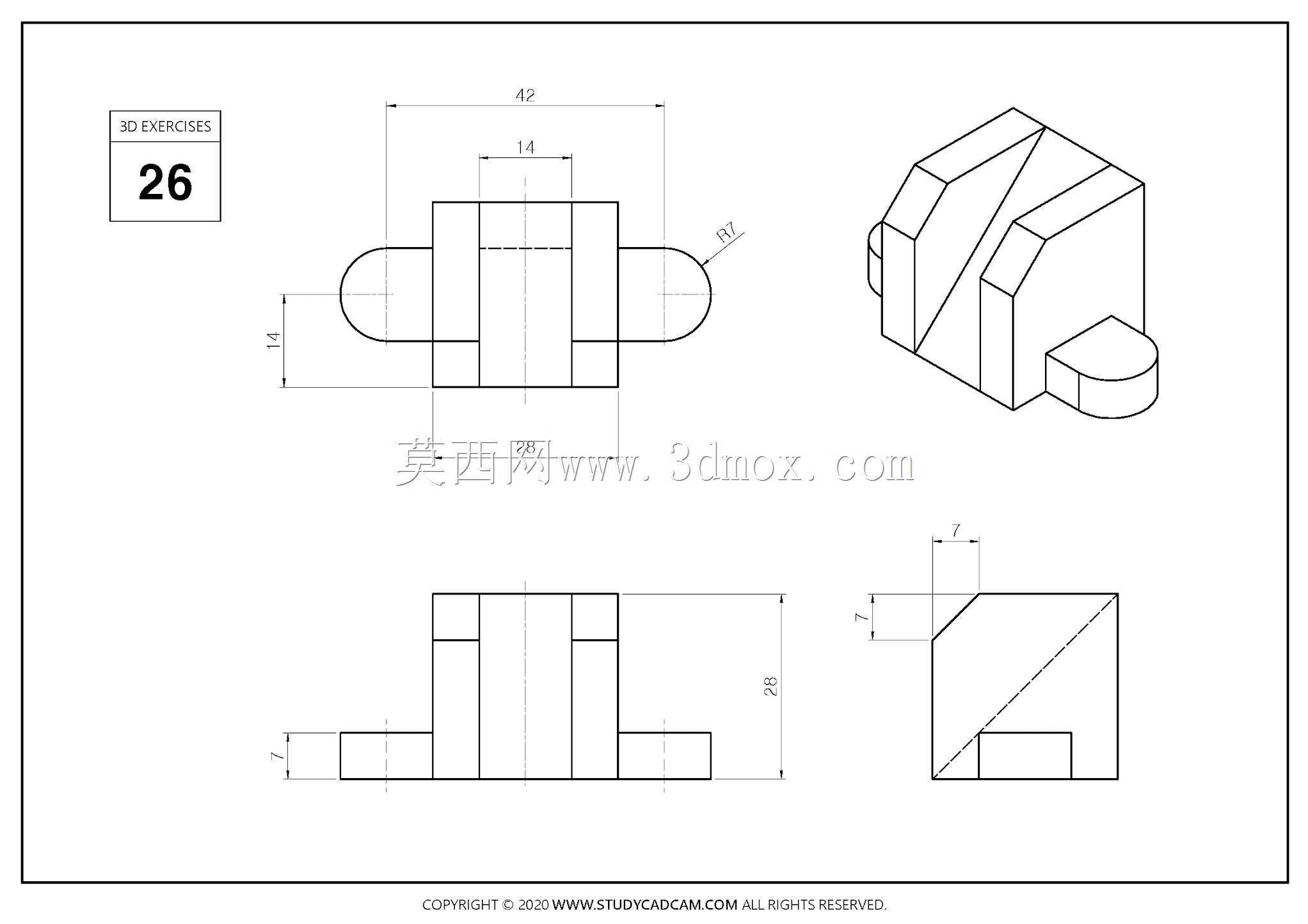

　　外形尺寸与安装边界方面，两款零件的整体轮廓尺寸控制在40mm×25mm×20mm区间内，安装时不需要预留太大的操作空间，相邻安装位的间距只要大于45mm就不会出现干涉。零件底部为平面结构，可以通过胶粘或者超声波焊接的方式固定在对应的模组基板上，也可以根据实际需求在底部增加定位柱，适配基板上的预打孔位，实现更精准的安装定位。卡合方向的有效行程为3mm，装配到位后会有明显的触感反馈，操作人员不需要额外观察就能确认装配是否到位，降低了漏装、装配不到位的质量风险。

　　在实际建模过程中，这类结构需要重点关注卡舌的变形量计算，要保证卡合时的变形量在材料的弹性变形区间内，避免出现塑性变形导致卡合失效，同时要考虑模具脱模的可行性，所有卡合结构都要做脱模斜度，避免出现倒扣无法正常脱模的问题。另外两款零件的配合公差要控制在0.1mm以内，间隙过大容易出现装配后松旷晃动，间隙过小则会导致装配阻力过大，甚至出现卡舌断裂的问题，建模时需要提前预留好公差余量，适配后续的加工工艺要求。这类结构虽然看起来简单，但是在小型设备的快换结构里应用非常广泛，合理的参数设计能大幅提升设备的使用体验，减少后期维护的成本。
