叉架类铰接支撑连接零件结构设计

　　这类叉架类铰接支撑零件，多应用在轻工自动化输送线、小型工装夹具的动作执行端，作为摆臂与固定基座之间的中间连接载体，承担铰接转动、载荷传递的核心作用，在需要小角度往复摆动的工位中十分常见，比如流水线的挡料机构、检测工位的拨料摆杆连接部位，都能看到同结构原理的零件身影。从实际使用场景来看，这类零件不需要承受大吨位冲击载荷，但对铰接位的同轴度、安装面的平面度有明确要求，否则长期往复转动会出现卡滞、磨损过快的问题，直接影响整条线的运行稳定性。

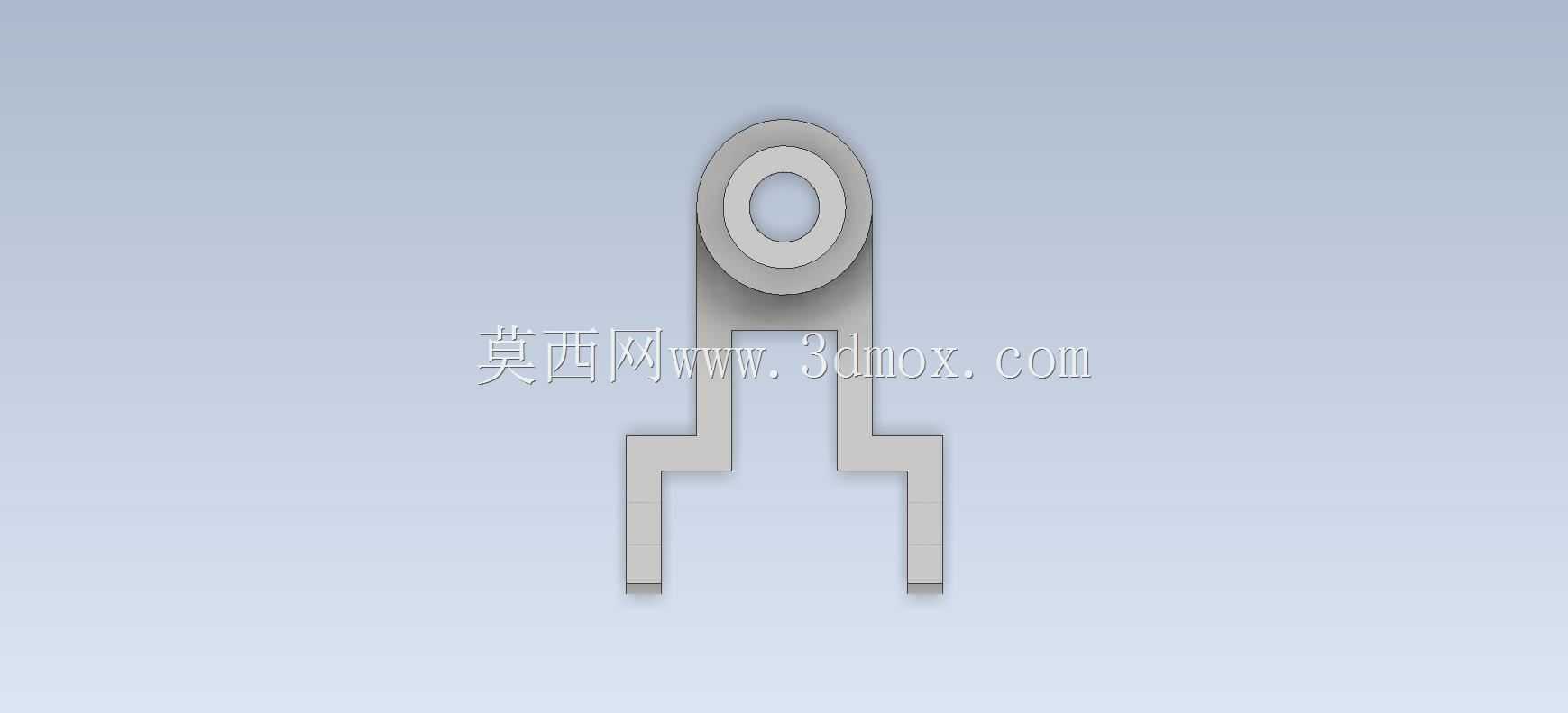

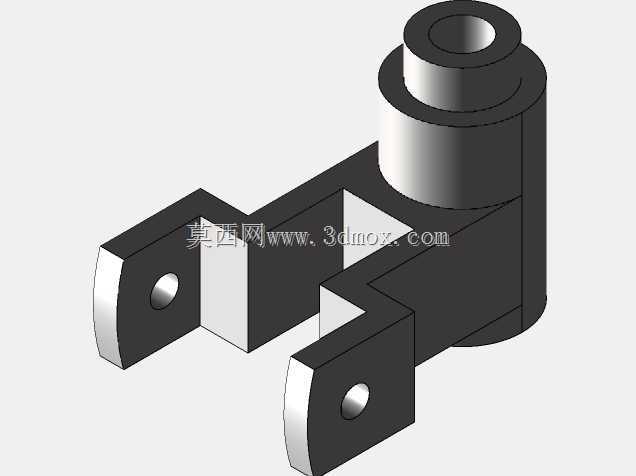

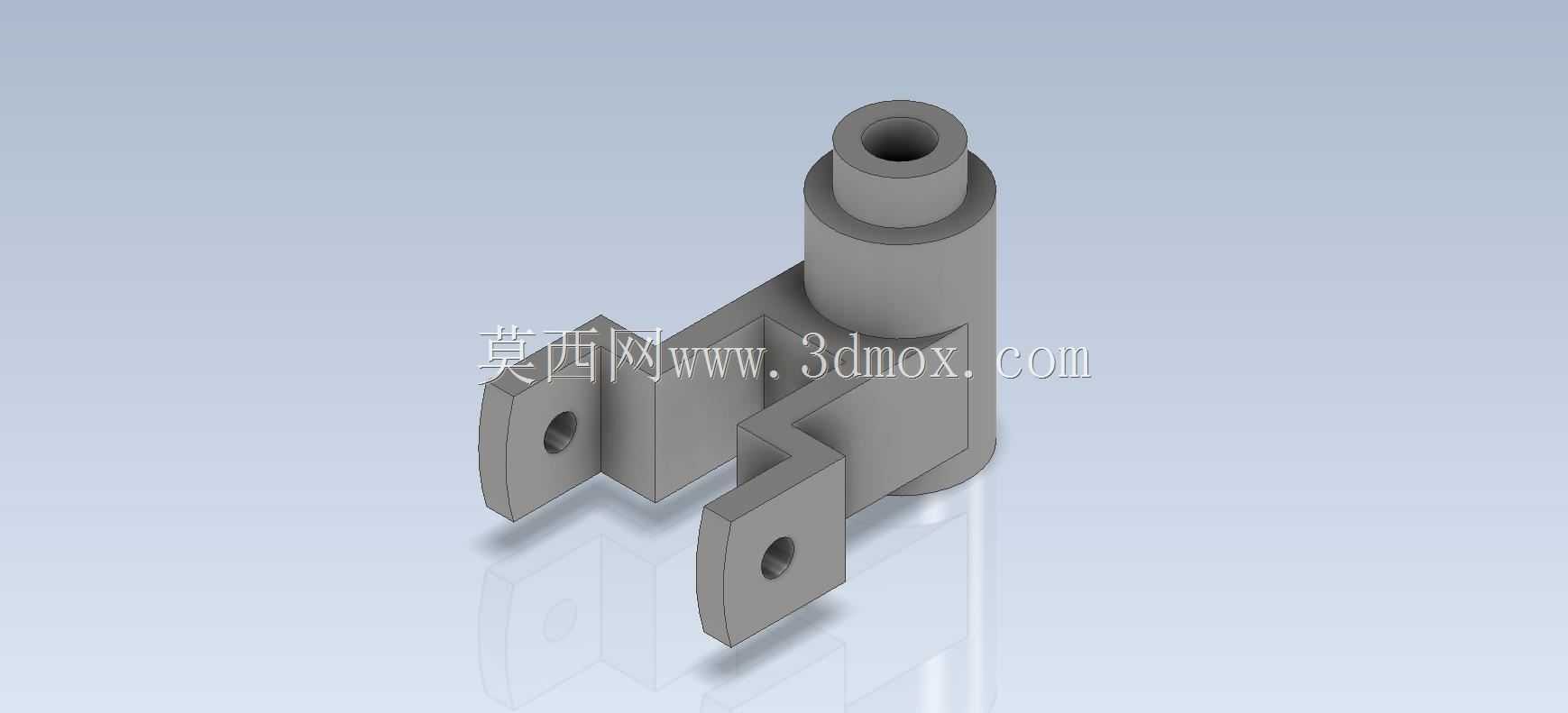

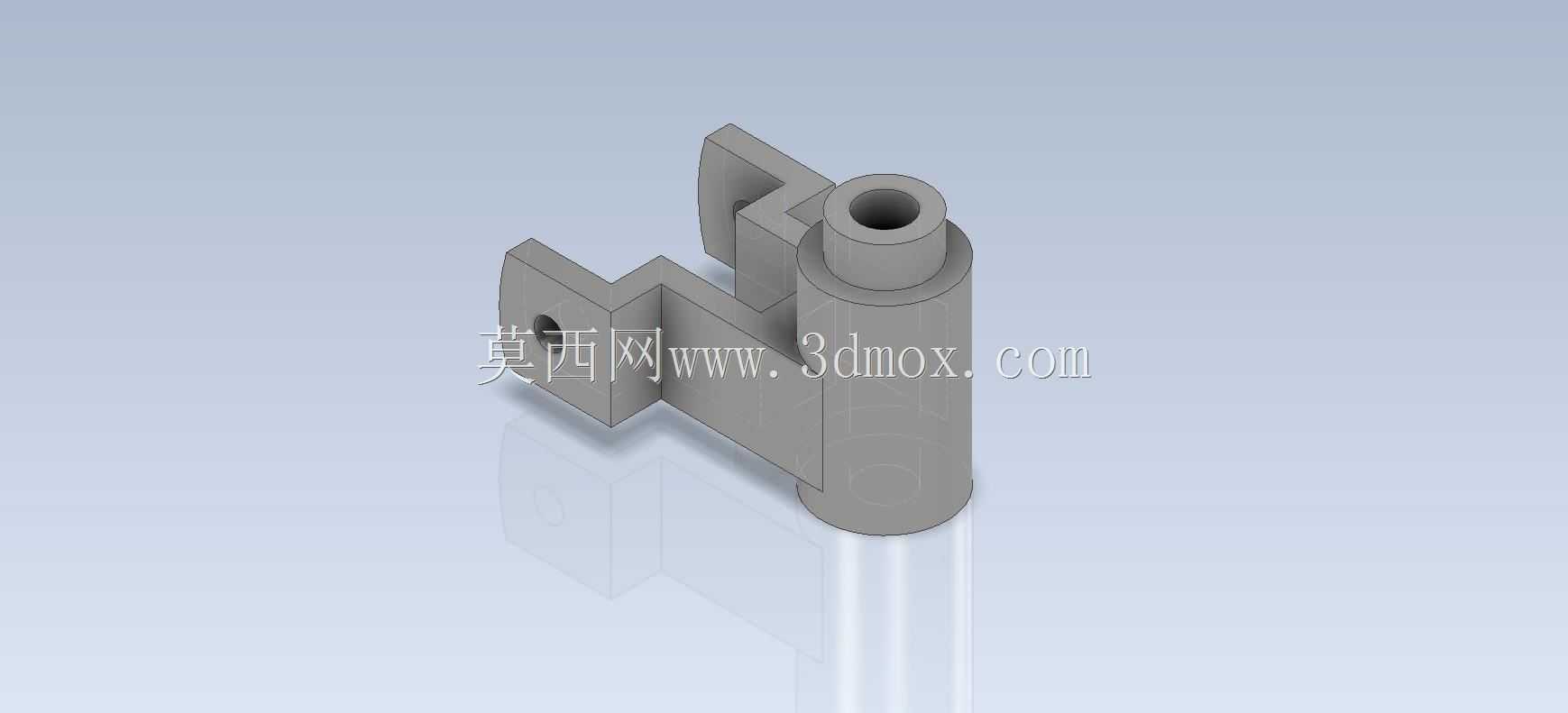

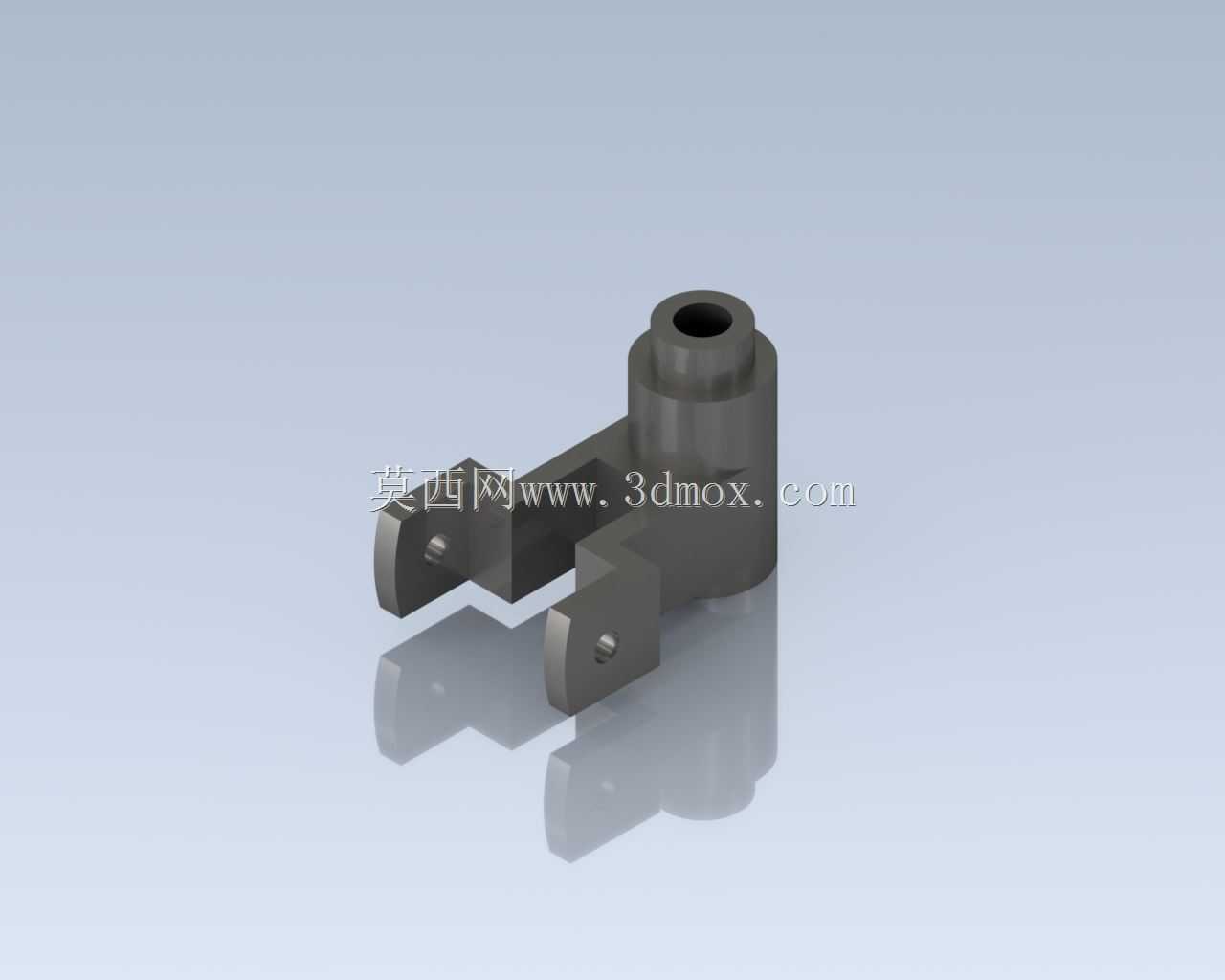

　　从结构设计逻辑来看，零件主体采用上部圆柱套筒加下部双叉耳的布局，上部的通孔是核心转动配合位，用来穿装铰接销轴，和固定端的支座形成转动副，这个孔的内径公差一般选H7级，表面粗糙度控制在Ra1.6，保证销轴转动顺畅无旷量，套筒的外壁厚度经过载荷校核，在常规100N以内的摆动力作用下不会出现形变，套筒下端和叉耳衔接的位置做了圆弧过渡，避免应力集中导致的断裂风险。下部的两个平行叉耳是和动作执行端连接的部位，叉耳上的同轴小孔用来穿装锁紧销，把摆杆或者拨叉固定在两个耳片之间，两个耳片的间距根据配套连接件的厚度设计，预留0.2-0.5mm的装配间隙，方便安装时调整对位，耳片的厚度经过抗弯验算，在执行端承受侧向力时不会出现张开变形。

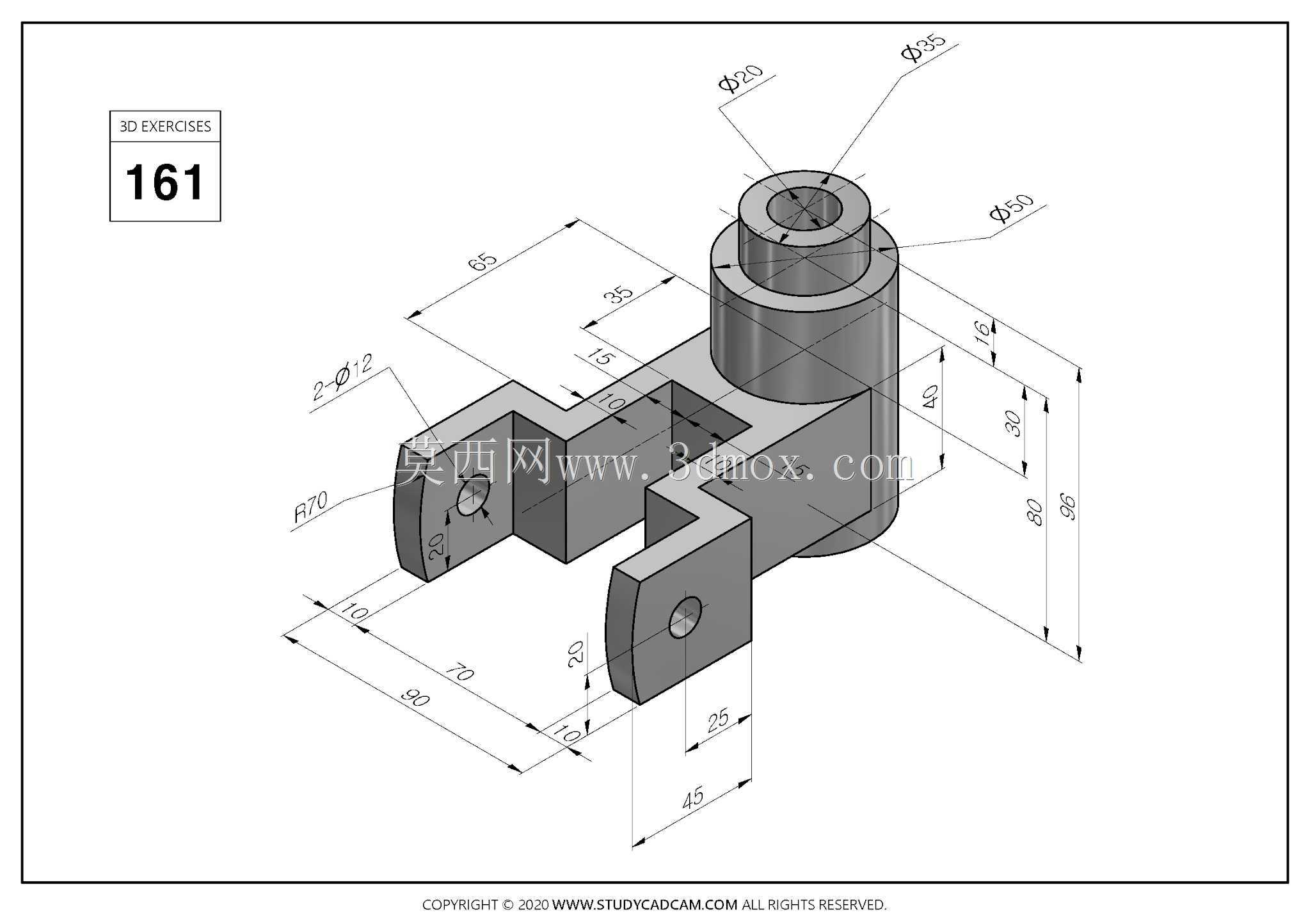

　　设计过程中首先要确定上部铰接孔的中心高，这个尺寸直接决定整个摆臂的转动半径，要匹配工位的动作行程需求，避免转动时和周边其他结构发生干涉。两个叉耳的安装孔中心和上部主孔中心的垂直距离、水平偏移量，都是根据实际动作的力矩需求计算的，力臂长度合适才能让驱动端用更小的力带动执行端动作，降低驱动元件的负载。零件的整体外形没有多余的冗余结构，在保证结构强度的前提下尽可能做了轻量化处理，减少转动时的惯量，让往复摆动的动作更灵敏，启停时不会因为惯量过大出现过冲问题。

　　安装边界方面，上部套筒的外径决定了配套支座的安装槽宽度，安装时套筒要嵌入支座的U型槽内，两侧加装耐磨衬套，减少转动时的磨损，后期维护只需要更换衬套即可，不需要整体更换零件，降低维护成本。下部叉耳的开口宽度要严格控制，两个耳片的平行度公差控制在0.05mm以内，否则穿装连接销的时候会出现别劲的问题，长时间运行会导致连接销弯曲变形。零件的材质一般选45号钢，表面做发黑处理防锈，有耐磨需求的工况下可以对铰接孔做高频淬火处理，提升表面硬度延长使用寿命。建模的时候要重点关注几个配合面的形位公差，上部主孔和下部叉耳孔的平行度是核心管控项，两个孔的轴线如果不平行，会导致整个转动机构卡滞，运行阻力变大，甚至出现卡死的问题。另外衔接部位的圆角不能省略，很多新手建模的时候容易做成直角，实际生产中直角位置会有应力集中，受冲击载荷的时候很容易从根部断裂，圆角半径一般取壁厚的0.2-0.3倍，既能缓解应力集中，也不会影响周边零件的装配空间。
