双头六角柱式机械连接紧固零件结构

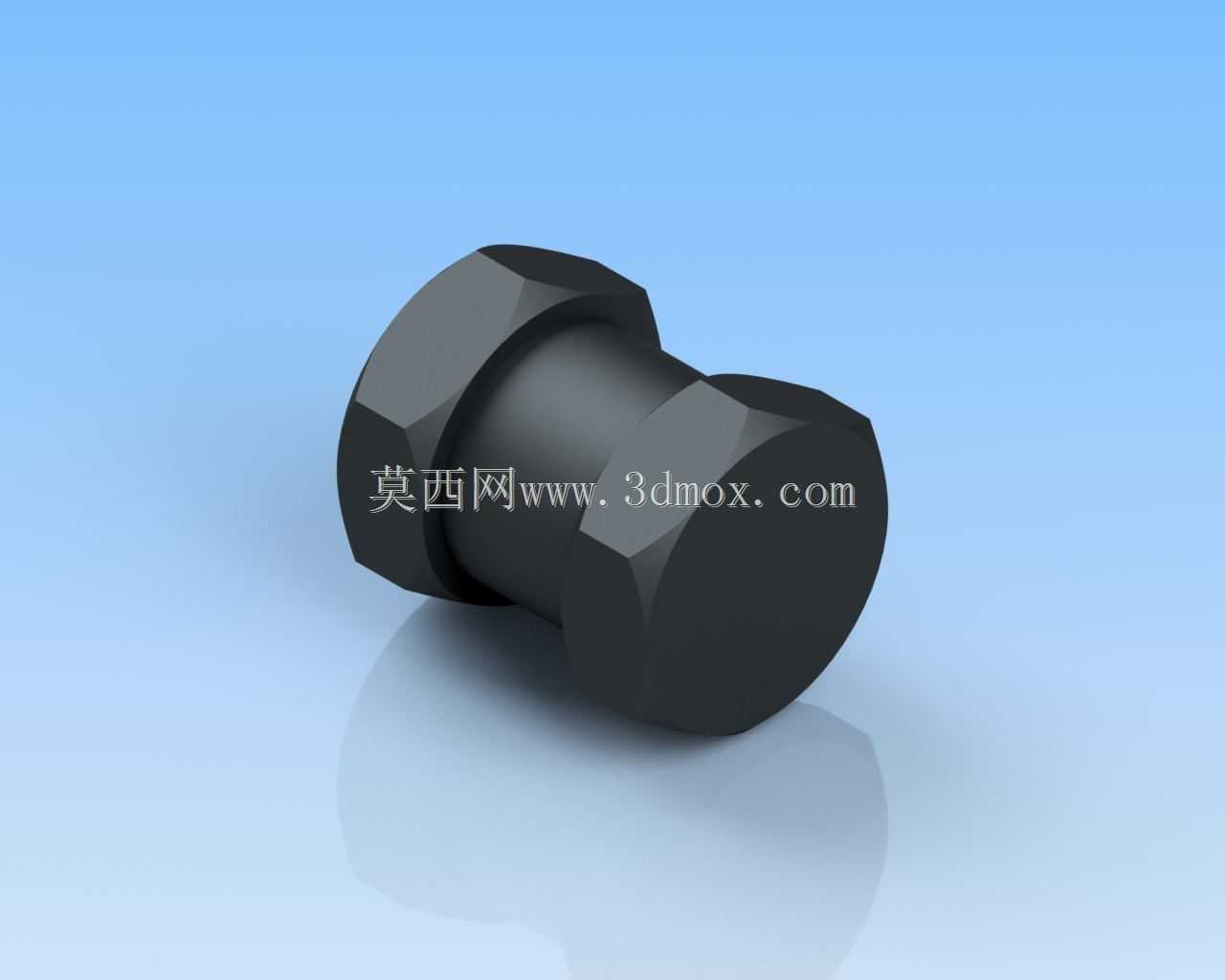

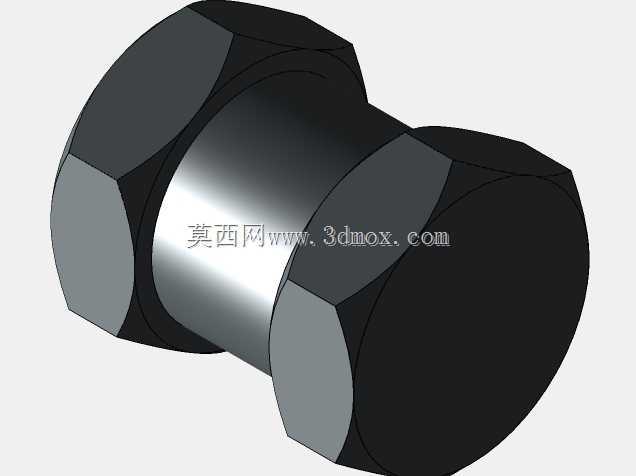

　　在常规机械装配场景里，这类两端带六角结构的柱形零件，常被用作小载荷工况下的定位连接、轴端限位或是简易的间隔支撑，常见于小型仪器内部的模组固定、工装夹具的可调限位块、低压流体管路的简易接头基座等位置，区别于标准外六角螺栓的全螺纹结构，这类零件中间段为光轴结构，两端的六角头既可以作为扳手夹持的受力位，也能在装配时起到轴向定位的作用，避免零件在安装孔内出现窜动。从结构设计逻辑来看，两端六角头采用对称等大的设计，能够兼容双向装配需求，不需要区分安装方向，在自动化装配线上可以减少零件姿态识别的步骤，提升上料效率；中间光轴段的直径略小于六角头的对边宽度，装配时可以顺利穿过对应尺寸的光孔，六角头的端面与安装基面贴合时，能提供足够的承压面积，

　　避免拧紧或受力时压溃较软的基材表面，比如铝合金型材、工程塑料安装座这类低强度基材上使用时，不需要额外加装平垫就能满足承压要求。这类零件的安装边界需要重点关注，六角头的对边尺寸决定了装配时扳手的活动空间，设计安装位时需要在六角头周边预留至少1.5倍对边长度的操作空间，避免扳手无法卡入或是转动时与周边结构发生干涉；中间光轴段的长度决定了被连接两个构件之间的间隔距离，设计时需要根据实际的装配间隙要求调整光轴段长度，公差一般取h7级即可满足大部分定位需求，如果是用于需要频繁拆装的位置，光轴段表面可以做硬化处理，提升耐磨性能，避免多次拆装后出现表面拉毛影响装配精度。实际使用中，这类零件如果作为定位销使用时，

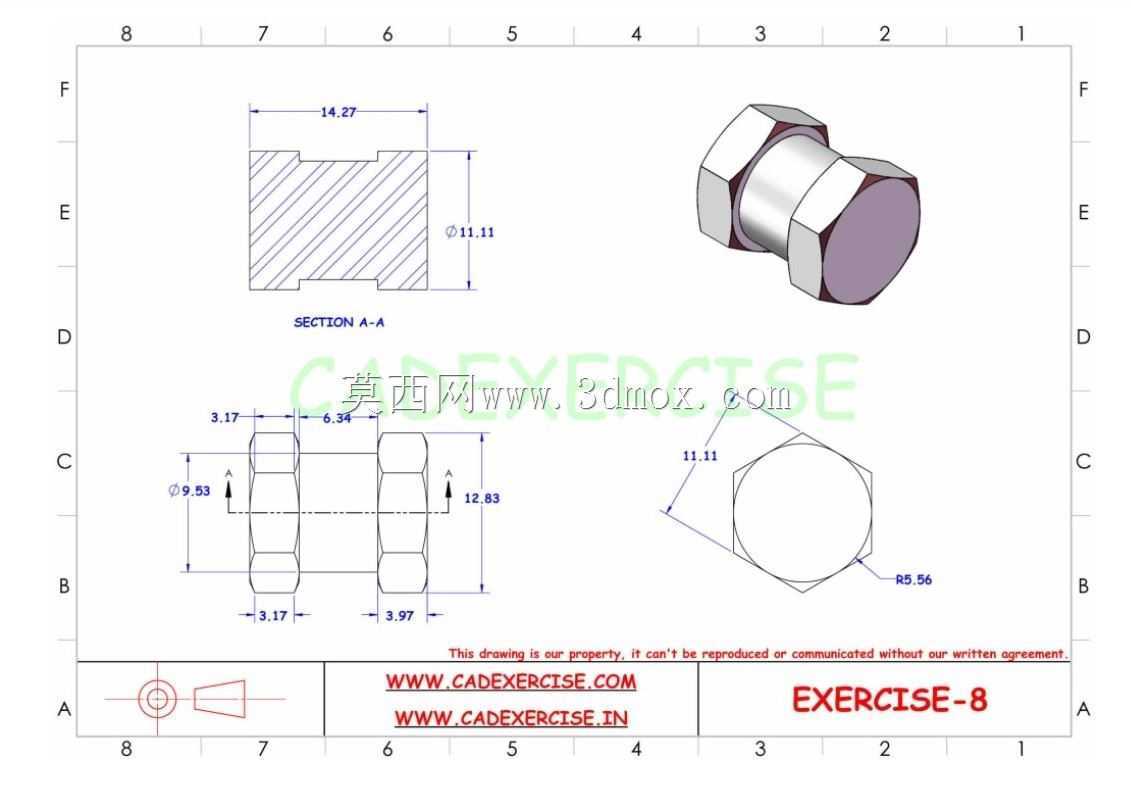

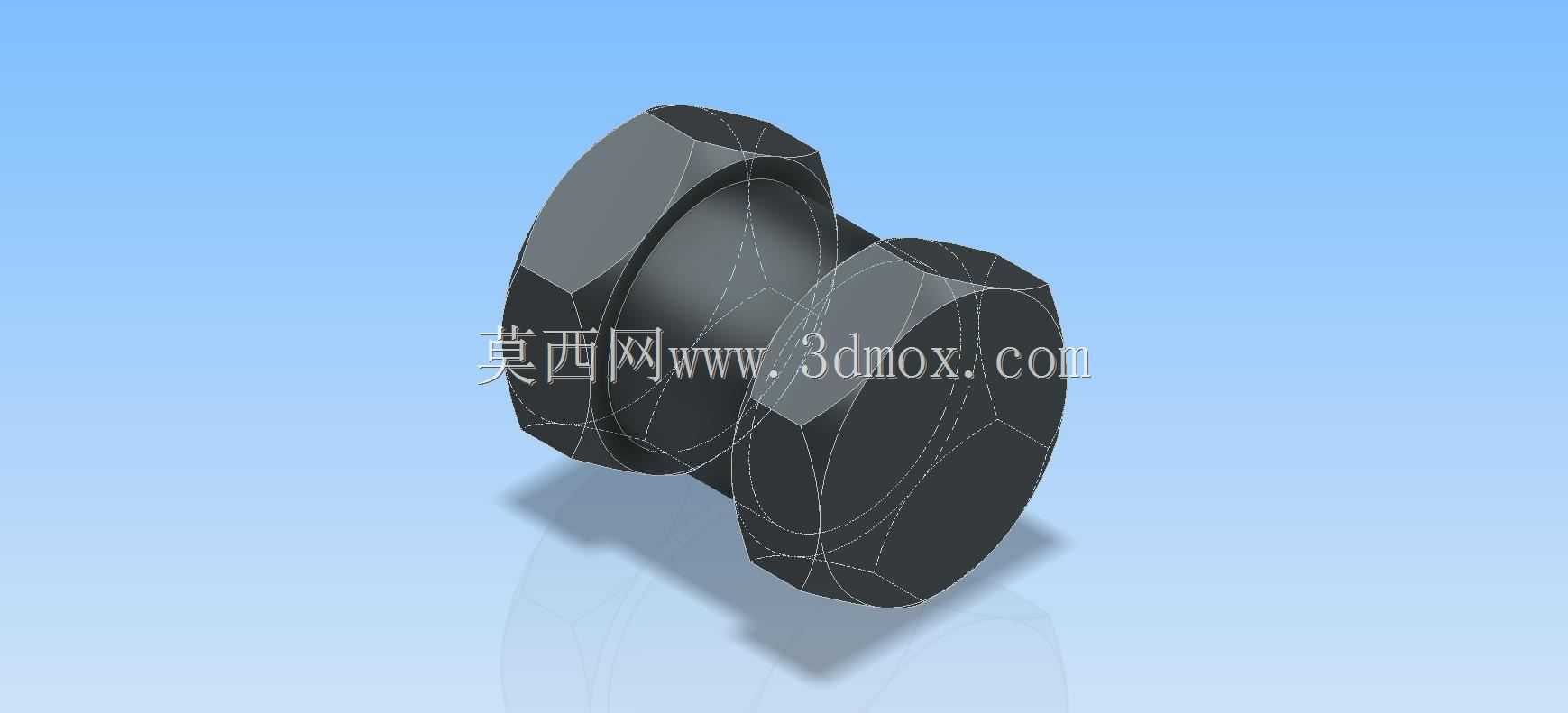

　　两端六角头可以配合卡簧或是锁紧螺母实现轴向固定，相比普通圆柱销，不需要在销体上加工卡簧槽，简化了加工工序，同时六角结构可以传递一定的扭矩，在需要周向限位的场景下，比如小型旋钮的传动连接、传感器安装座的角度固定，都能直接通过夹持六角头实现周向防转，不需要额外加工防转平面。从建模逻辑上看，这类零件的特征构建顺序一般是先绘制中间光轴的回转体轮廓，再在两端分别拉伸切除出六角结构，六角的棱角处需要做微小的倒角处理，避免热处理时出现应力集中导致开裂，同时装配时也能起到导向作用，方便零件顺利插入安装孔；两端的端面需要保证与轴线的垂直度，否则装配后会出现倾斜，导致连接的两个构件之间出现间隙，影响装配精度。在不同的应用场景下，

　　这类零件的材质选择也有区别，普通工况下使用45号钢做发黑处理即可满足防锈和强度要求，如果是在腐蚀环境下使用，可以选用304不锈钢材质，若是用于有绝缘需求的仪器内部，还可以采用POM或是尼龙材质加工，这时候六角结构的受力需要做校核，避免拧紧时出现六角滑棱的问题。另外这类零件的光轴段如果需要穿过密封件，比如在小型气动元件的隔套使用场景下，光轴段的表面粗糙度需要控制在Ra1.6以下，避免划伤密封圈导致泄漏，这时候六角头与光轴段的衔接处需要做过渡圆角，避免尖锐棱边割伤密封件。
