带安装底座的铰接式管夹连接构件

　　在工业管路布设、小型传动机构铰接、轻型设备管线固定场景中，这类带双侧安装耳的铰接管夹构件是十分常见的连接固定单元，日常做设备改造、小型工装搭建时经常会用到这类结构。从实际使用场景来看，这类构件主要承担两个核心作用：一是对穿过主体筒腔的圆管类杆件进行径向抱紧固定，避免管路或杆件在设备运行过程中出现径向窜动、轴向滑移；二是通过端部的铰接耳结构，实现被固定管件与其他安装基体之间的小角度摆动适配，抵消设备运行时产生的振动位移、安装面公差带来的装配应力，避免硬连接状态下管件受交变应力出现疲劳断裂。

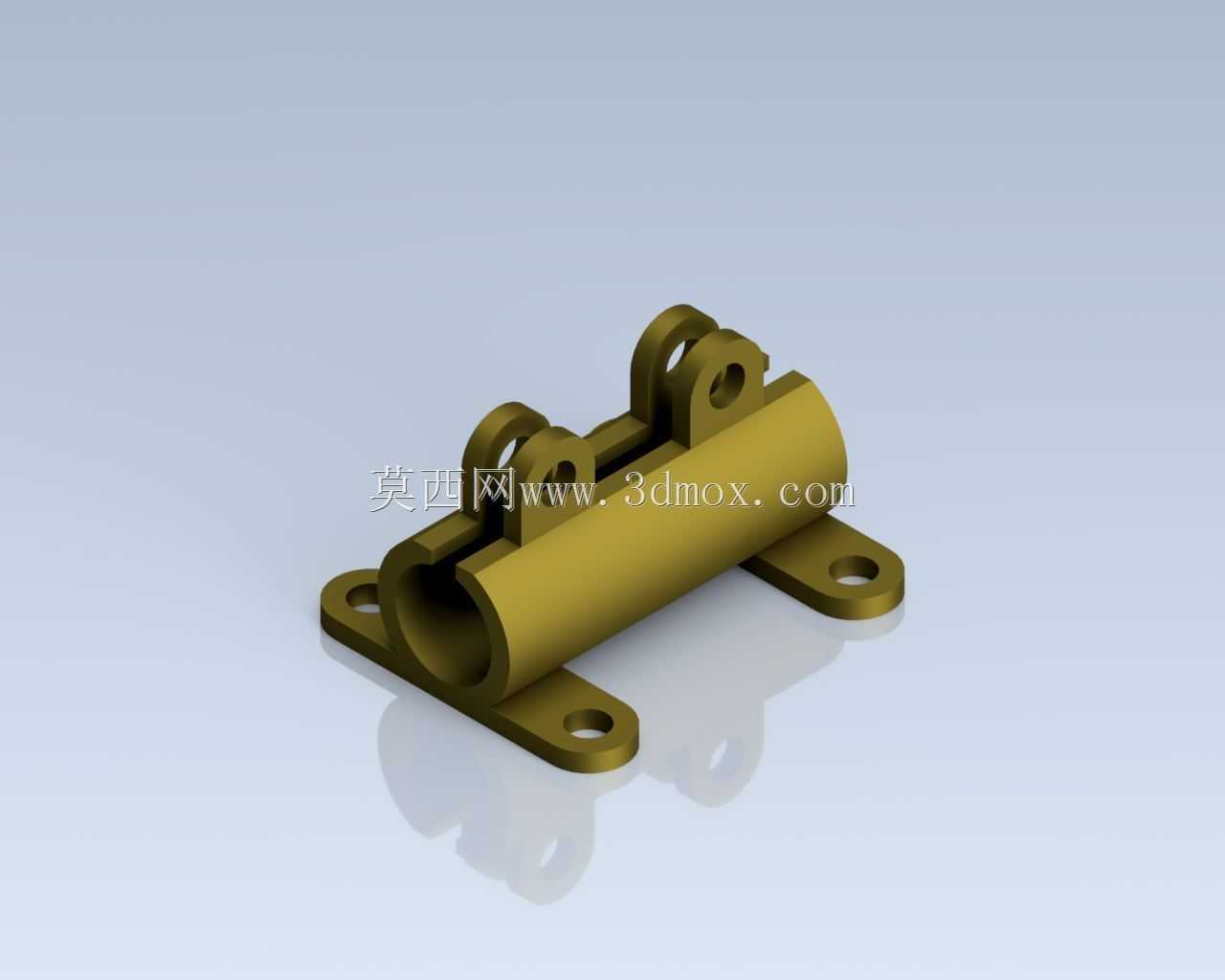

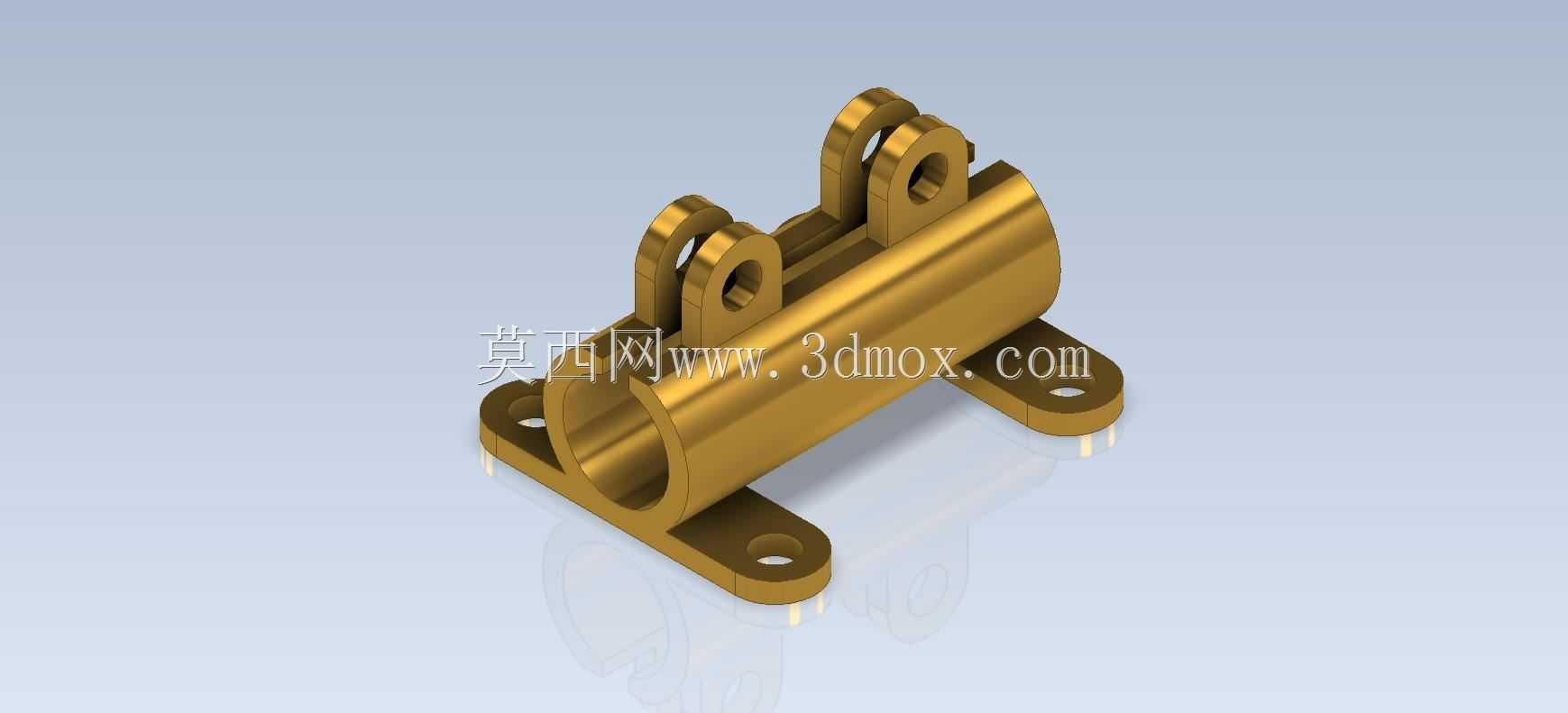

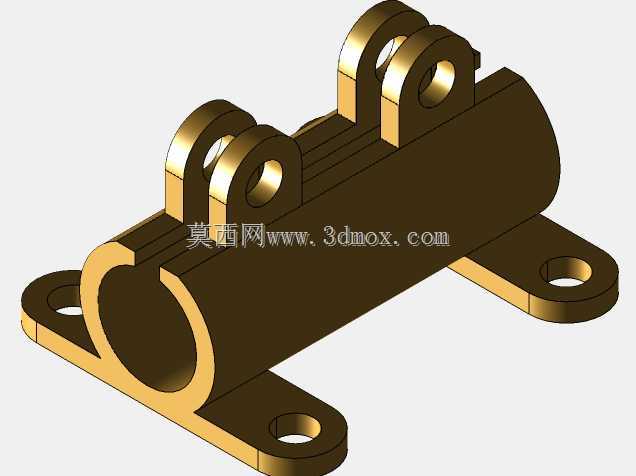

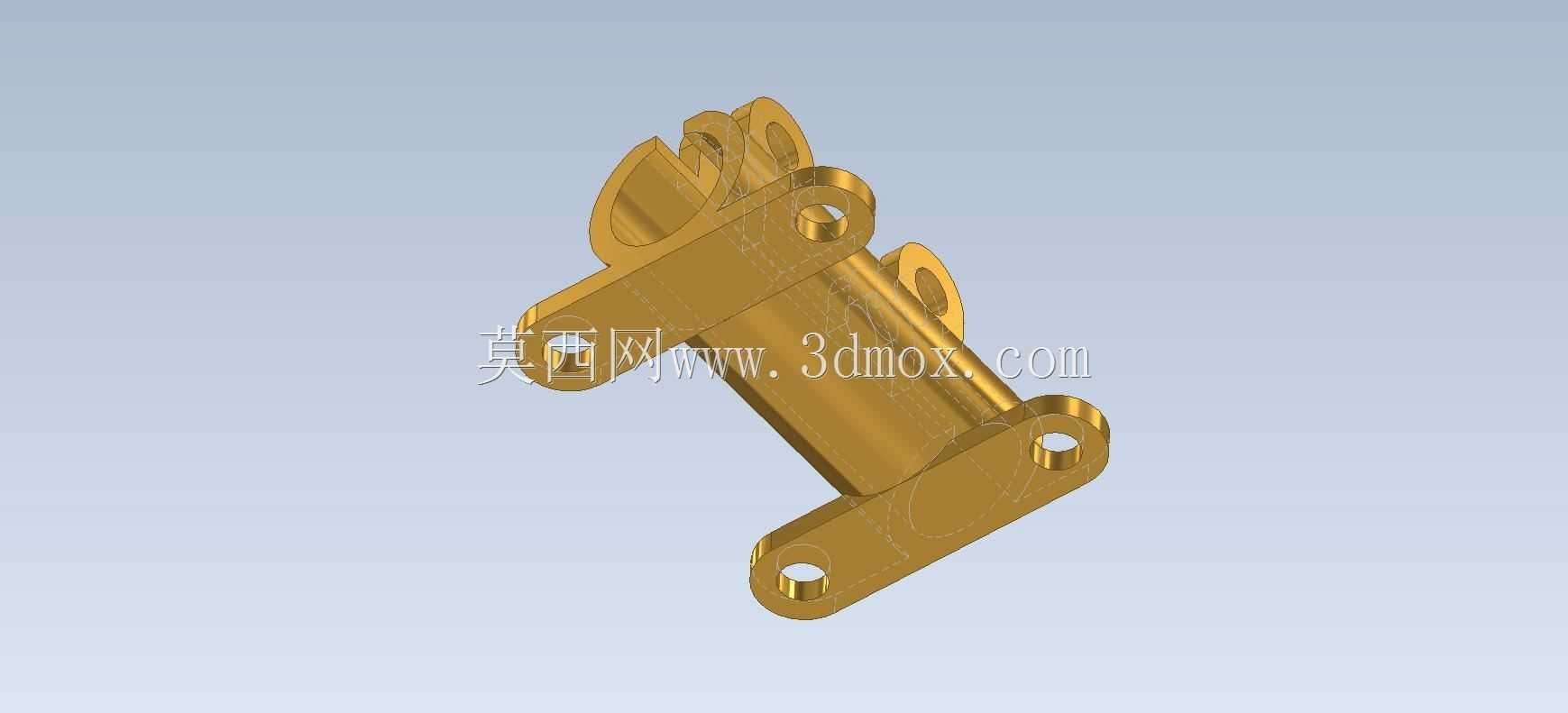

　　从结构设计逻辑来看，主体采用圆筒形夹持腔是为了匹配圆形截面的管材、杆件，相比方形夹持结构，圆筒内壁与圆管外壁的贴合面积更大，夹紧后应力分布更均匀，不会出现局部应力集中压伤管壁的情况，夹持稳定性也更优。筒身两侧延伸出的安装底座采用平板式带安装孔设计，安装孔为沉孔结构，装配时螺栓头部可以完全沉入沉孔内，不会突出底座平面，保证安装面与基体完全贴合，避免出现安装间隙导致构件固定后晃动。底座与筒身之间采用大圆角过渡，没有尖锐的应力集中棱角，在承受交变载荷时，过渡位置不会因为应力集中出现开裂，能有效提升构件的疲劳寿命。

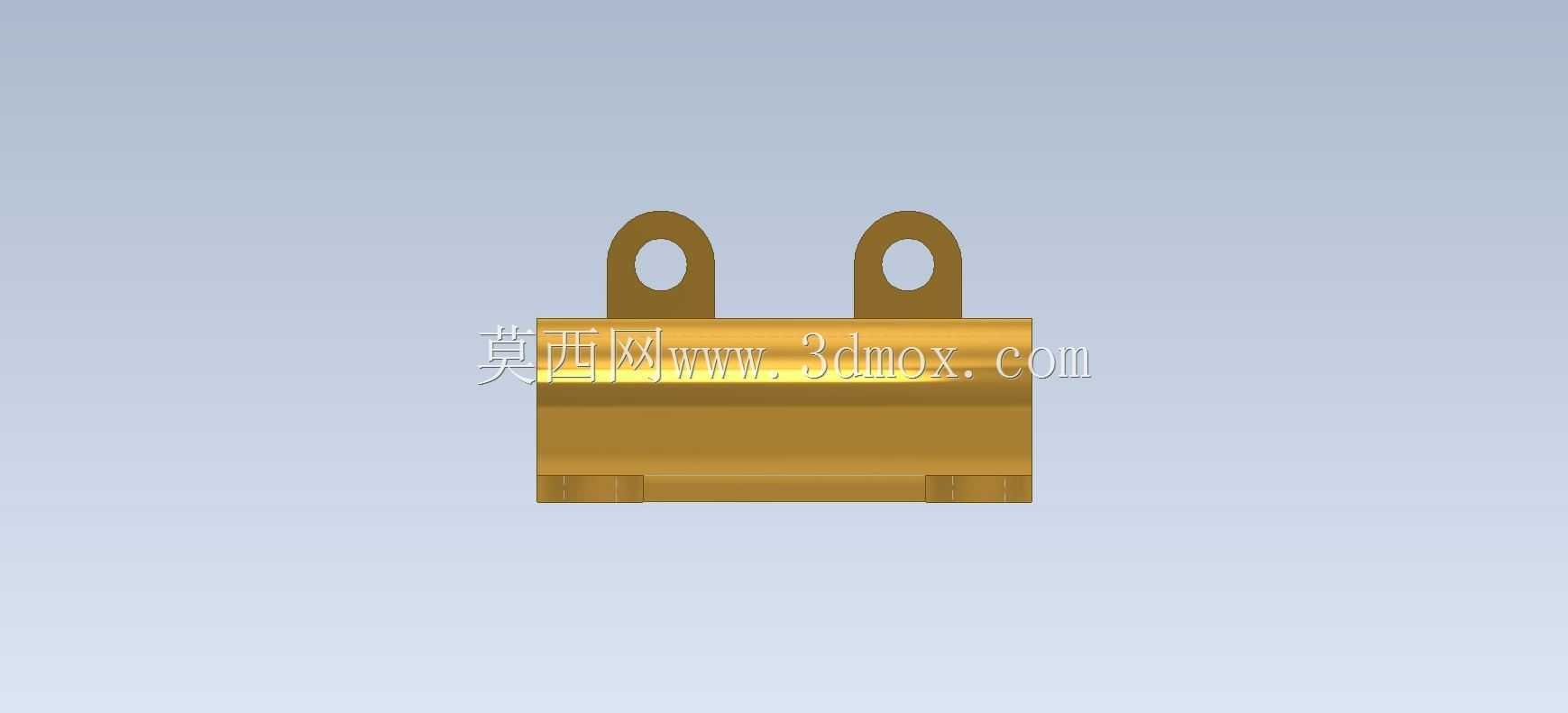

　　筒身一端设置的三组铰接耳板，耳板上的铰接孔为同轴等径设计，装配时可以插入销轴，与外部带单耳或双耳的连接件配合，实现一定角度范围内的转动自由度。耳板的厚度经过匹配设计，既不会因为过薄导致铰接处受侧向力时变形，也不会因为过厚造成整体重量冗余、材料浪费。铰接孔的位置与筒身中心保持固定的高度差，这个高度差是根据实际摆动行程设计的，保证铰接转动时筒身及内部固定的管件不会与安装基体、周边其他构件发生运动干涉。

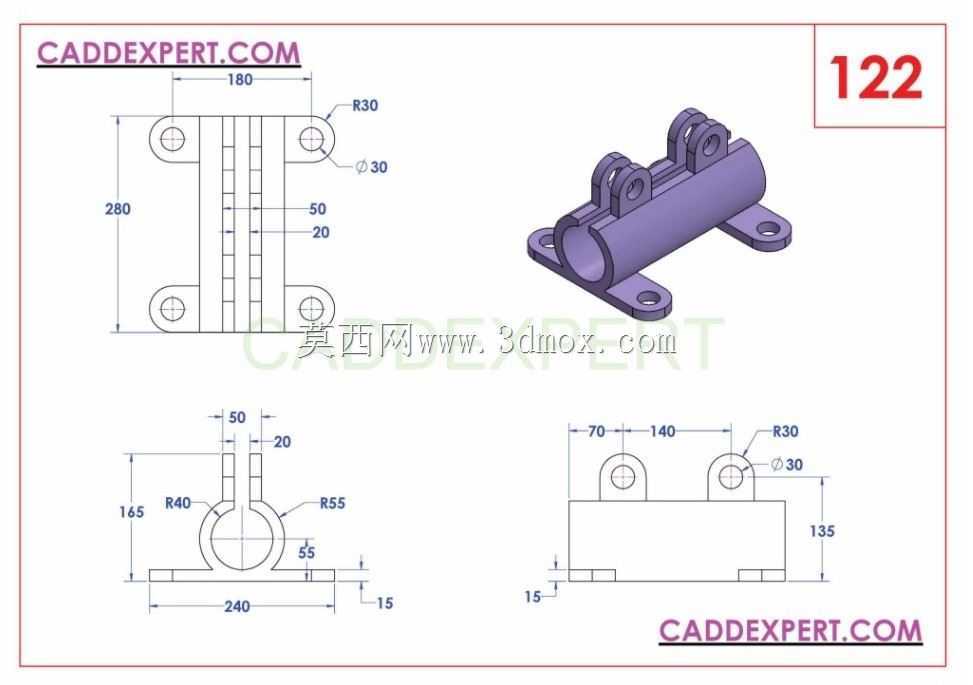

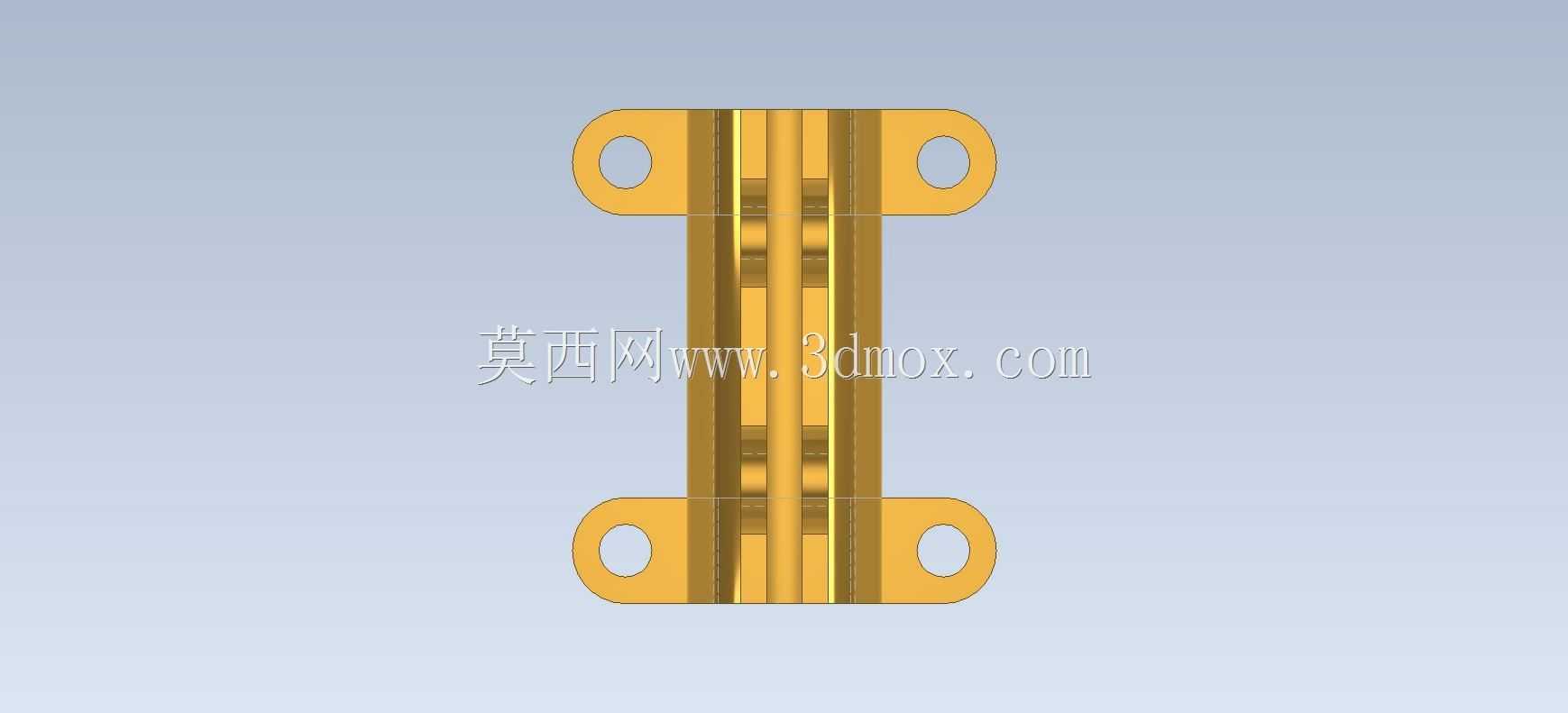

　　从安装边界尺寸来看，这类构件的整体宽度由两侧安装底座的外边缘距离决定，安装时需要在基体上预留对应宽度的平整安装面，两个安装孔的中心距是固定的，加工基体安装螺纹孔时需要严格匹配这个孔距，避免出现装配错位。筒身的内径是核心适配尺寸，需要与被固定的圆管外径保持小间隙配合，间隙量控制在0.1-0.2mm之间，既方便装配时管件顺利穿入，又能保证抱紧后不会出现松动。铰接耳板的总厚度决定了适配的外部连接件的耳板间隙，装配时需要保证外部连接件的耳板插入后，两侧留有0.5mm左右的间隙，避免转动时出现卡滞。

　　在实际选型应用时，如果是用于固定气路、油路的输送管路，这类构件可以搭配橡胶减震垫套在筒腔内壁，进一步吸收管路内流体脉动产生的振动，降低管路振动传递到设备基体的噪音；如果是用于小型连杆机构的铰接支撑，筒腔内可以穿入光轴作为转动支撑轴，配合铜套实现低摩擦的转动副，铰接耳处可以加装润滑脂嘴，定期加注润滑脂减少销轴磨损，提升转动副的使用寿命。这类构件的整体结构没有复杂的曲面特征，加工工艺性较好，采用金属铸造或者型材机加工都可以实现批量生产，成本控制难度低，适合在各类轻型机械设备、自动化生产线的管路固定、小型铰接机构中广泛应用。建模时需要重点注意安装孔的沉孔深度、铰接孔的同轴度、筒身内壁的圆柱度这些关键形位公差，这些参数直接影响最终的装配精度和使用性能，如果同轴度偏差过大，会导致销轴装配后出现别劲的情况，转动阻力大幅提升，甚至无法正常摆动；如果筒身圆柱度不足，会导致管件穿入后出现局部贴合，夹紧力分布不均，固定可靠性下降。
