带凸台安装座的传感器连接支座结构

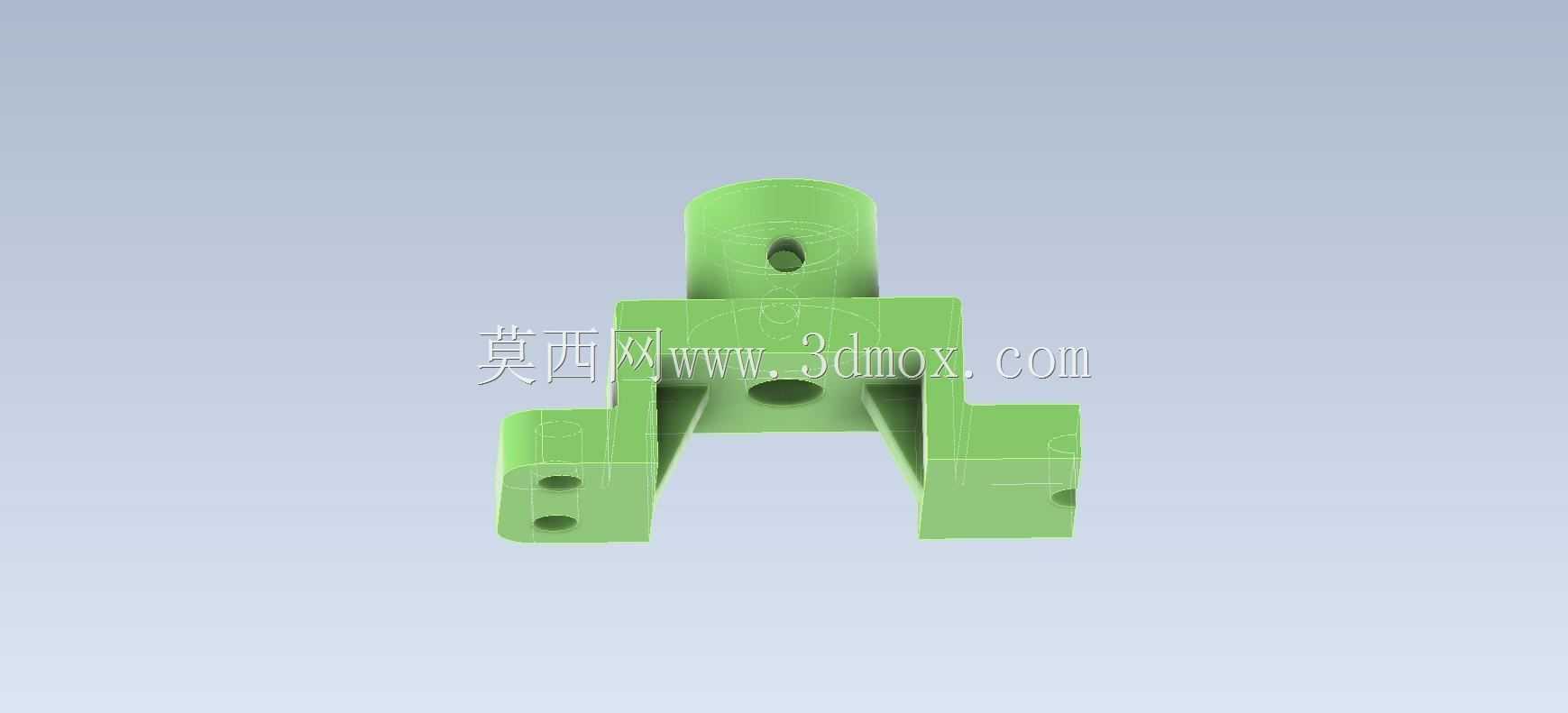

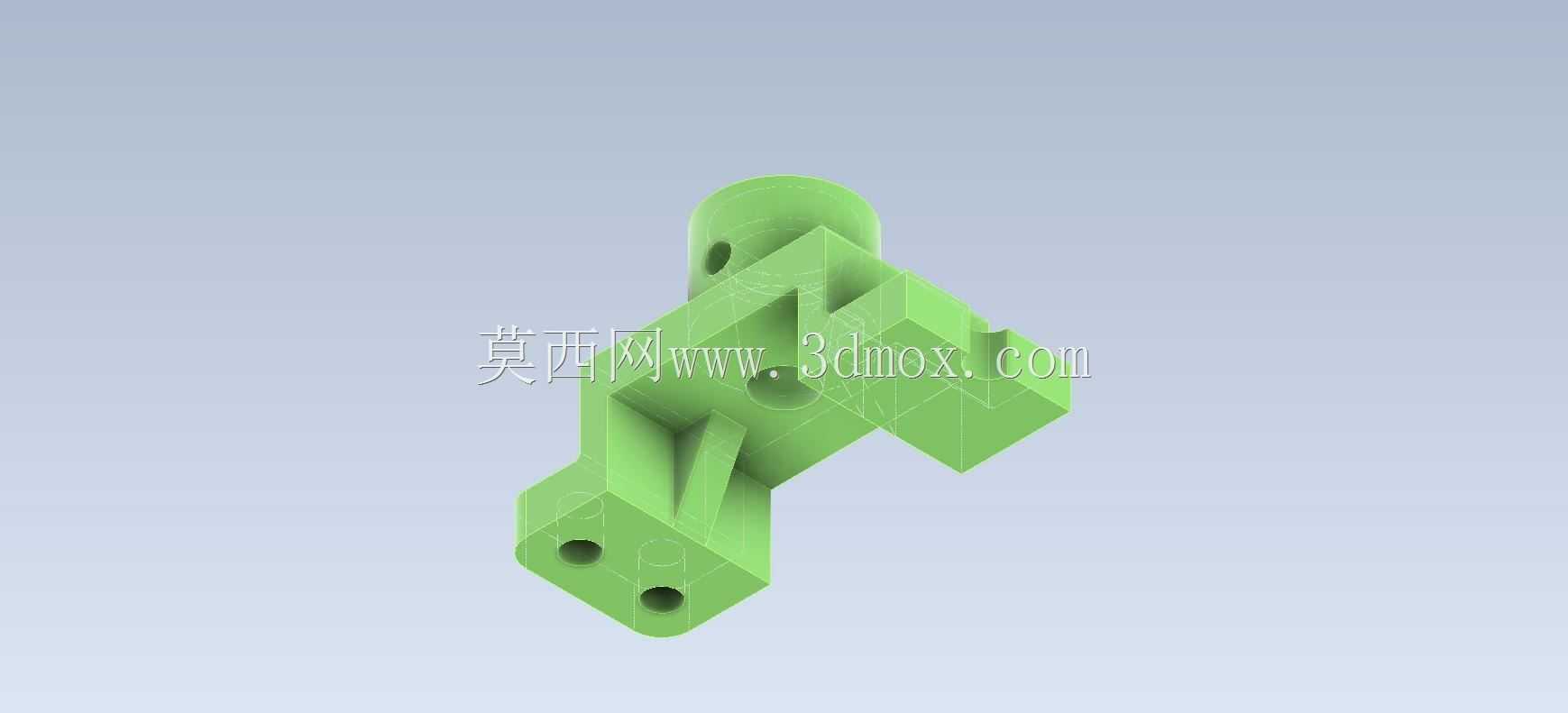

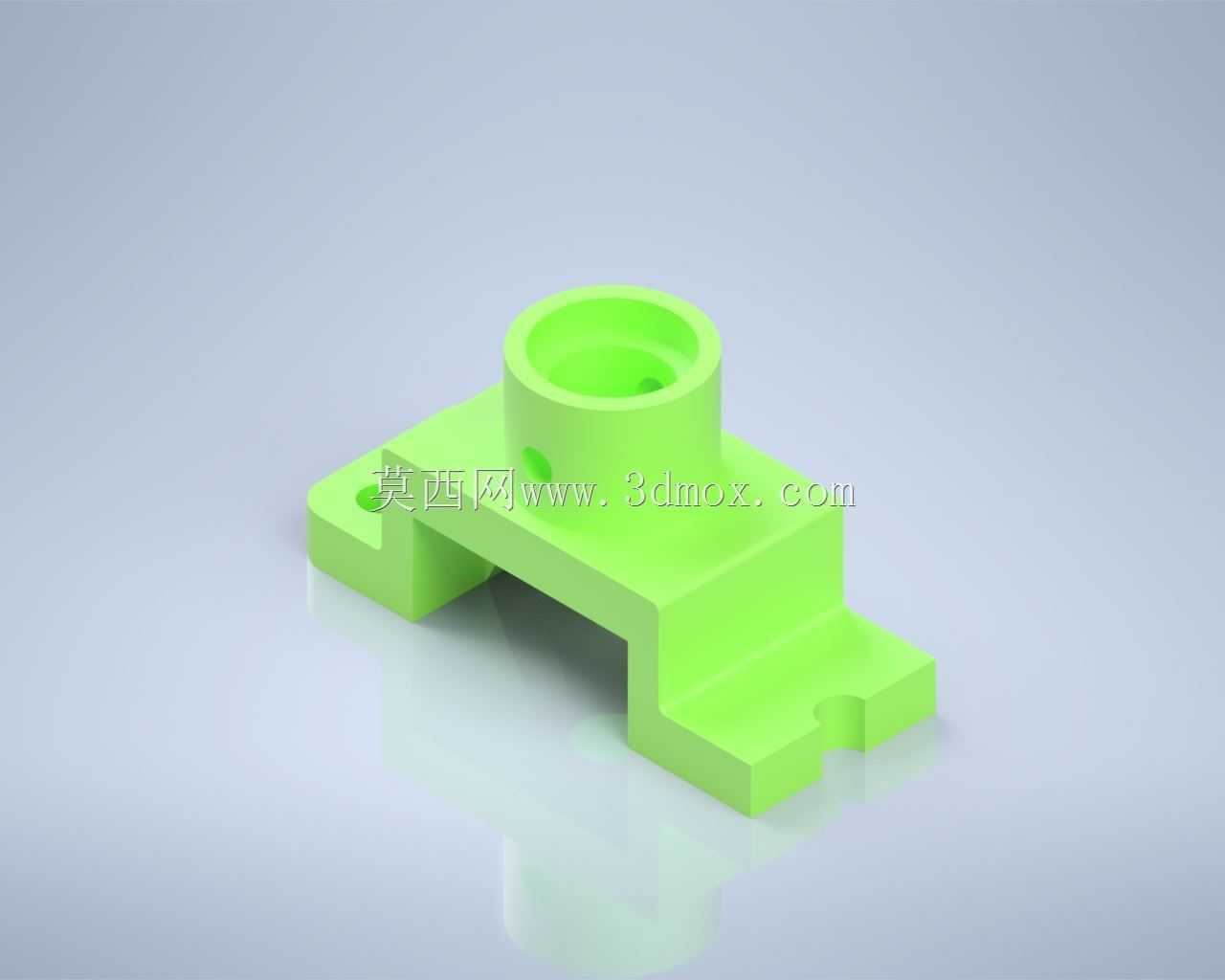

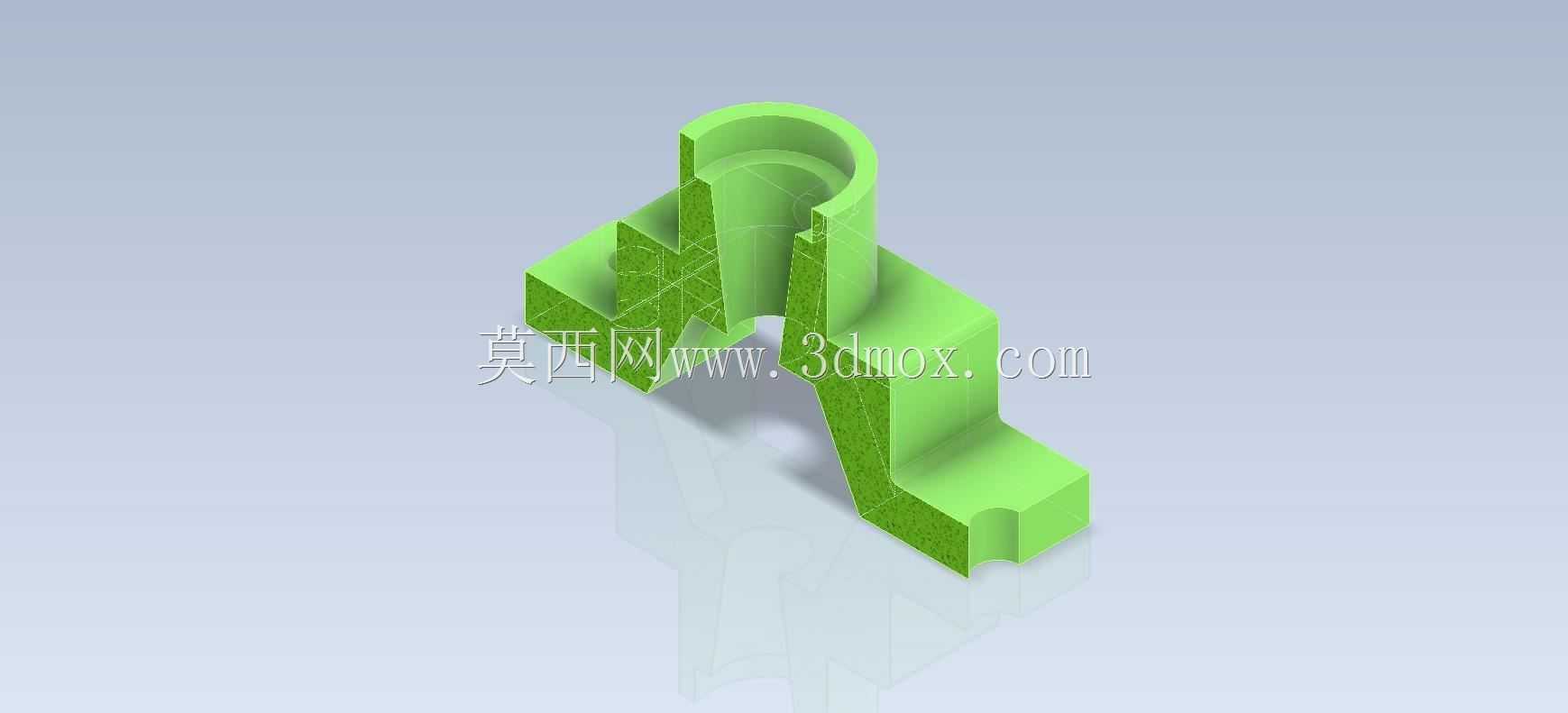

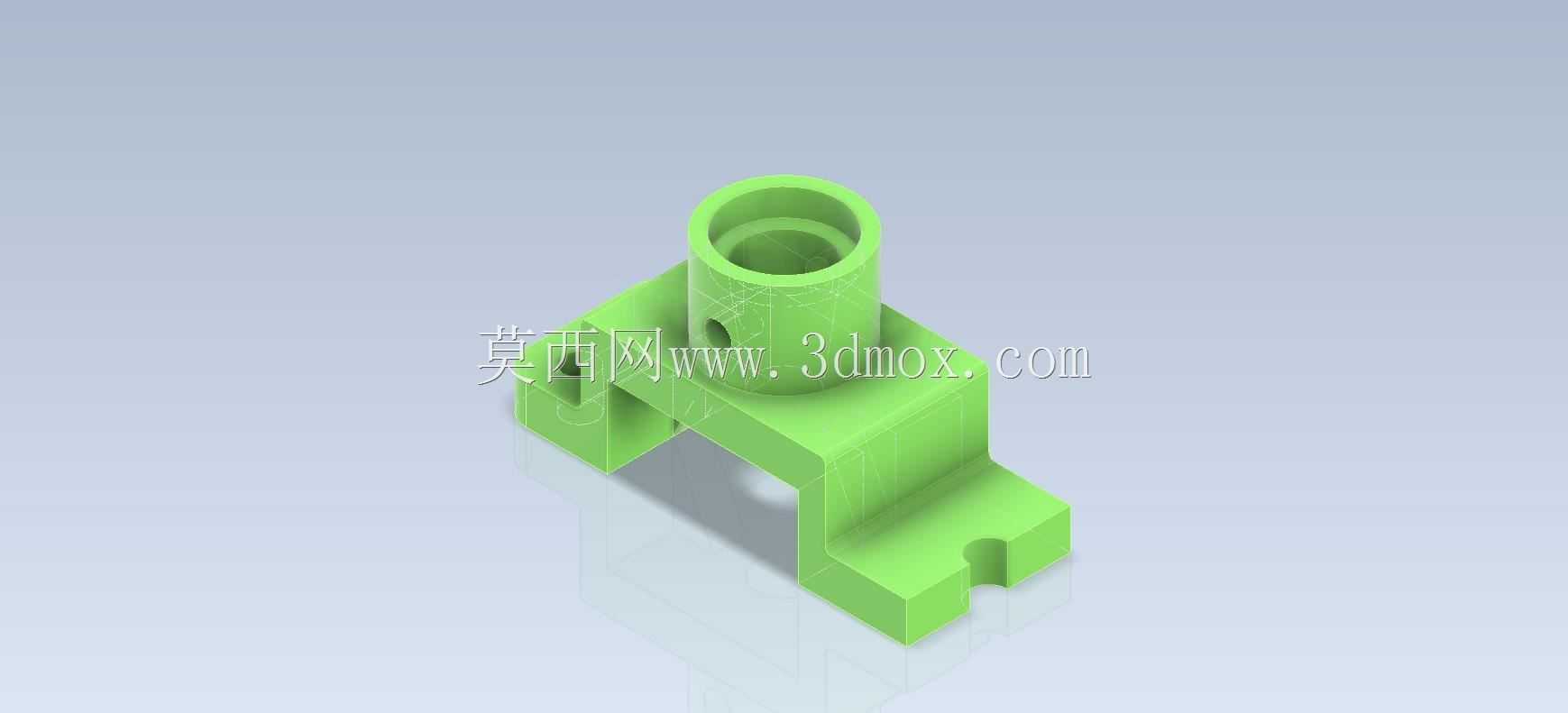

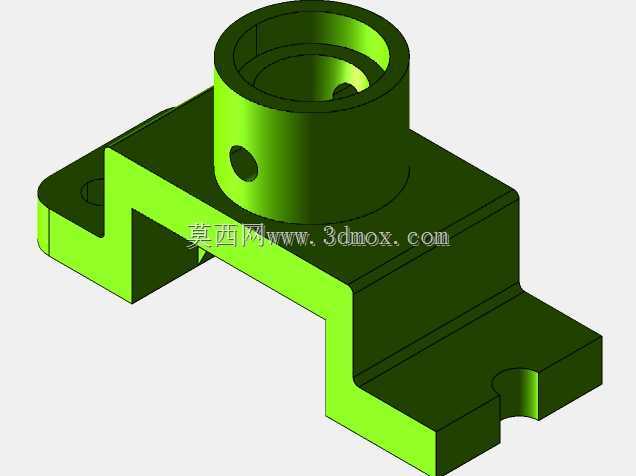

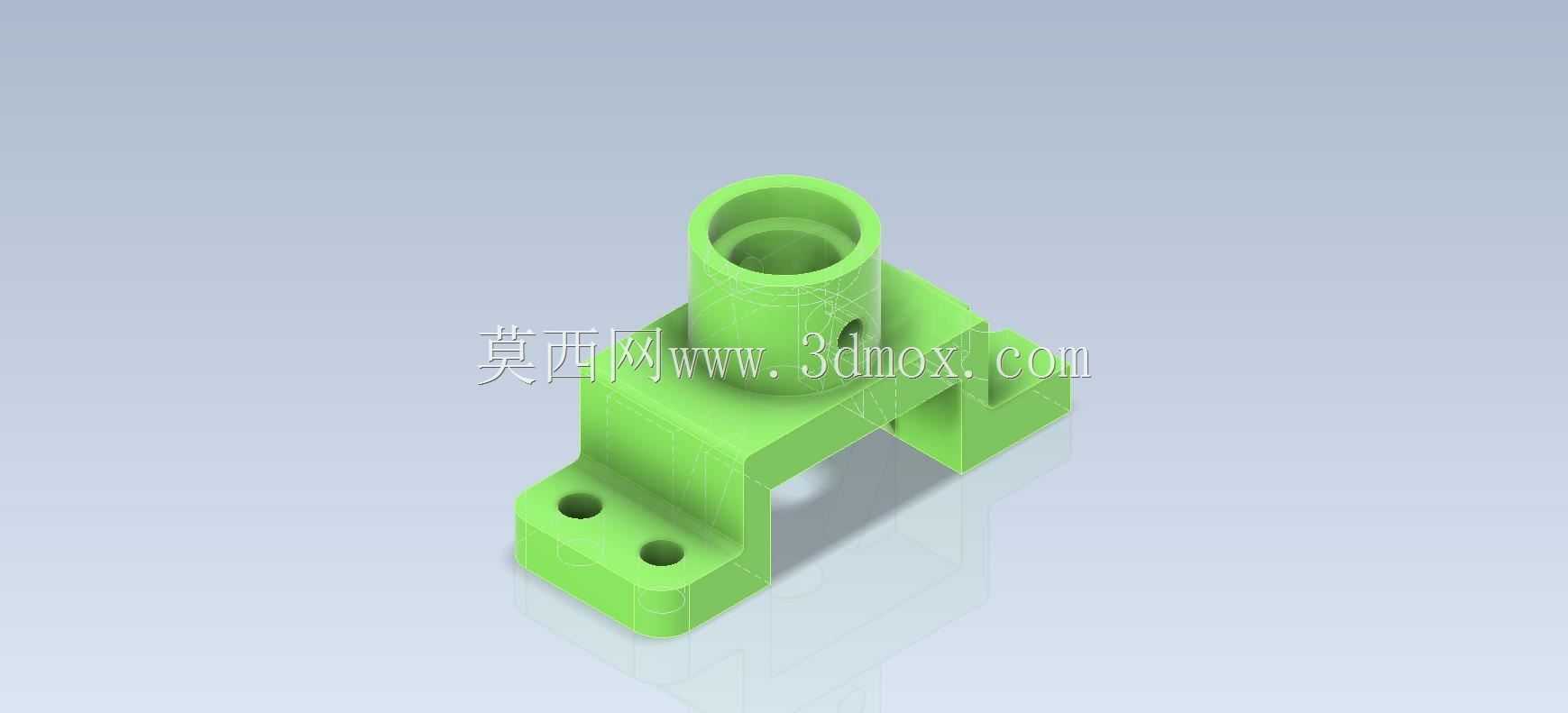

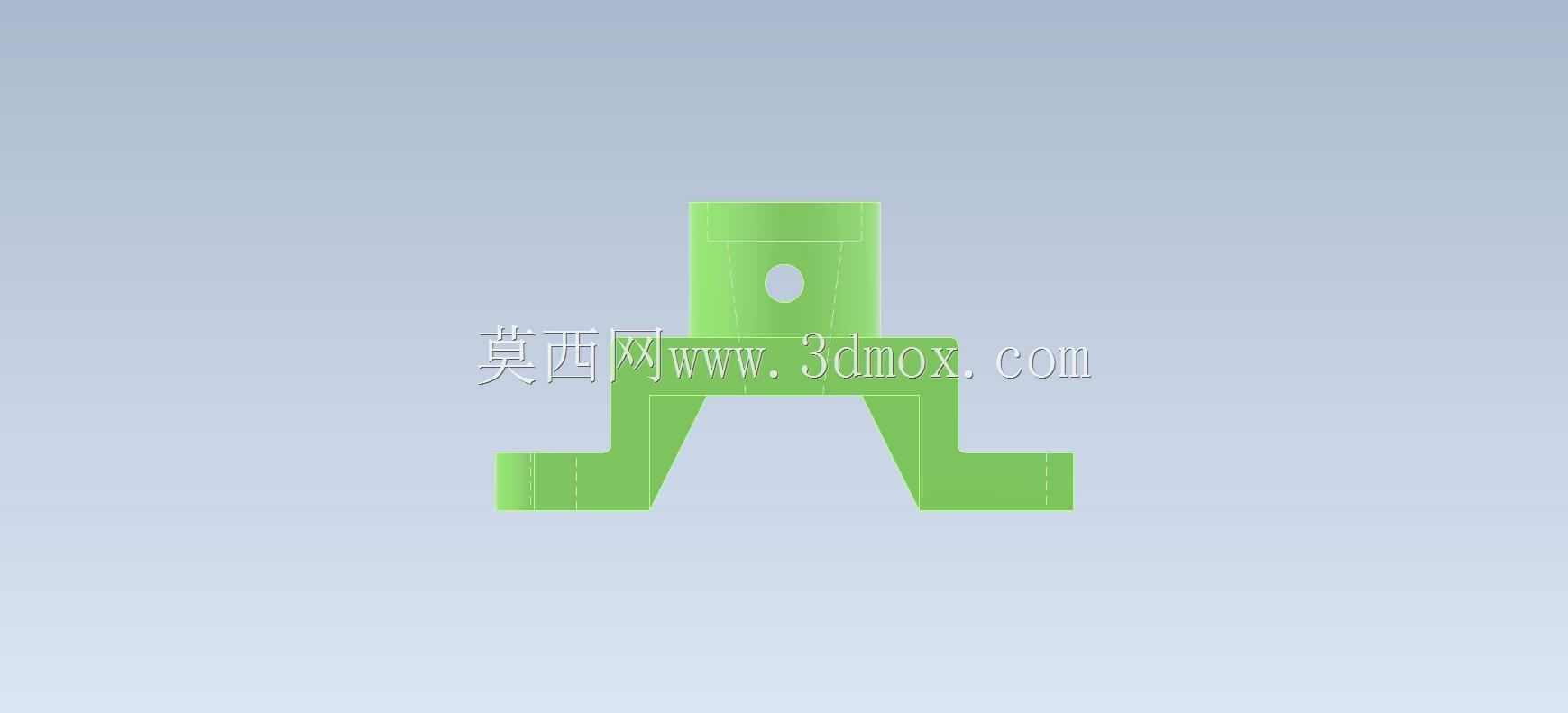

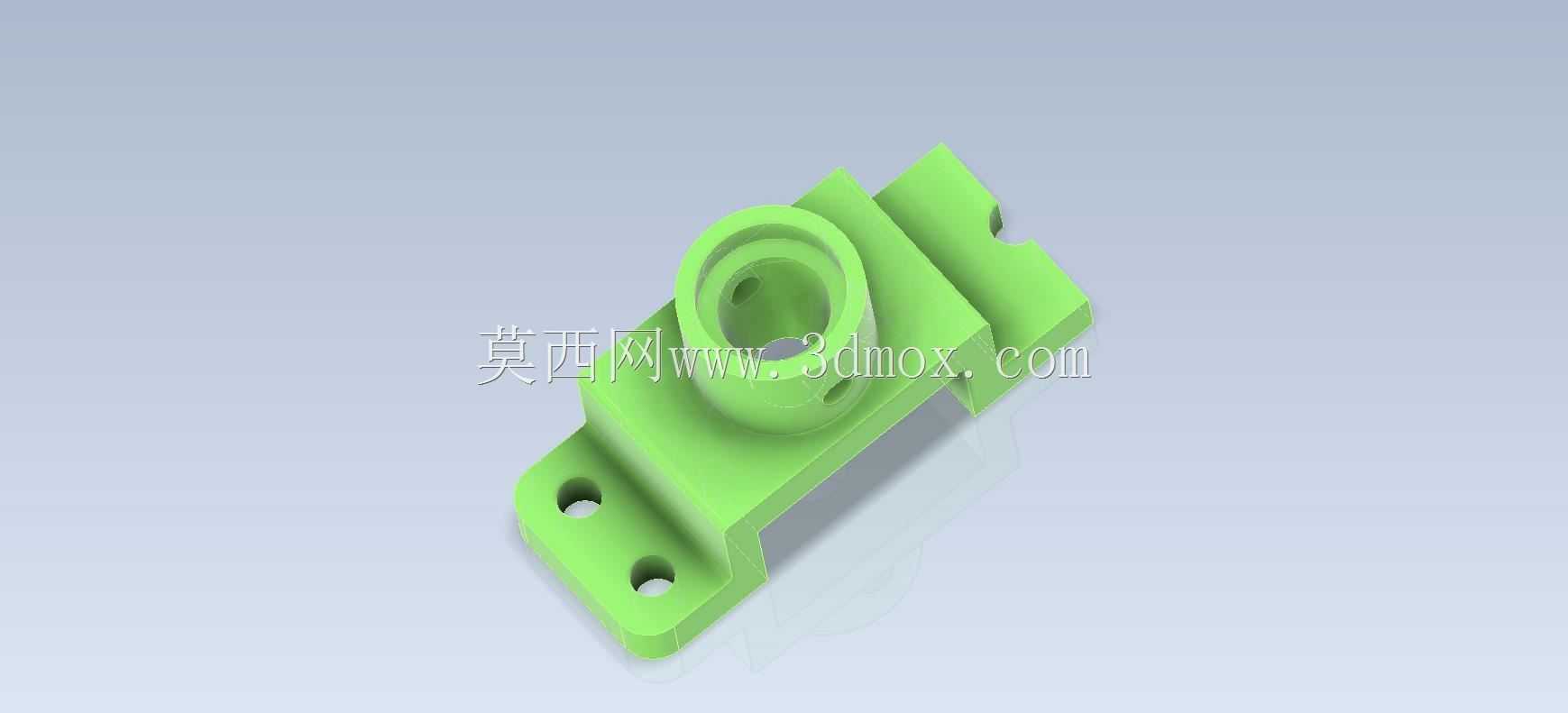

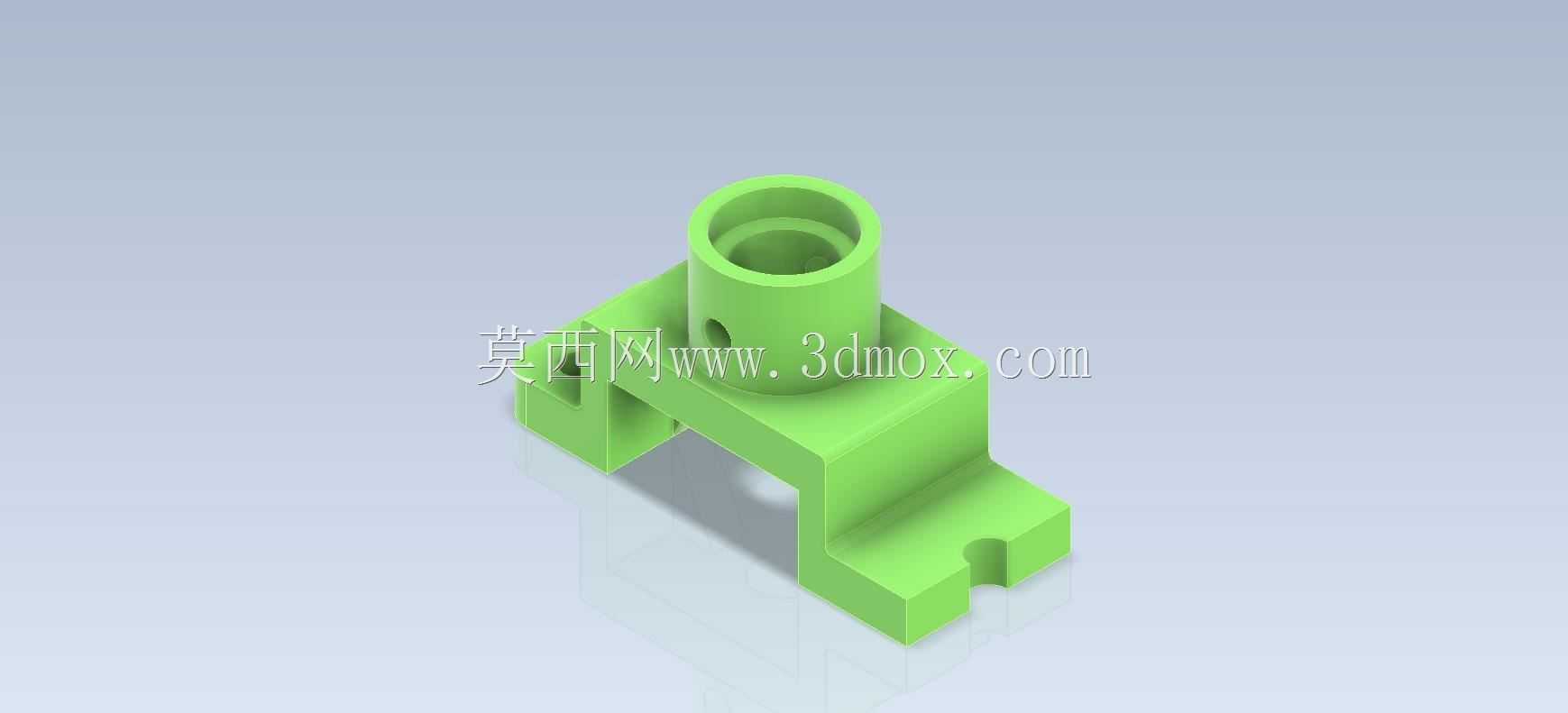

　　在工业传感检测的装配场景里，这类带中心凸台的安装支座是传感元件与设备机架之间的核心衔接零件，常见于自动化生产线的位置检测工位、小型工装夹具的传感固定单元，以及轻工设备的行程触发点位，承担着定位传感元件、传递安装基准、抵消设备运行微振动的实际作用。从结构功能来看，零件主体为L型弯折的板状基座，上方一体成型的中空圆柱凸台是核心功能区，凸台的内孔用于穿装传感元件的探测端或者固定螺栓，凸台的上端面是传感元件的安装贴合面，加工时需要保证端面与内孔轴线的垂直度，避免传感元件安装后出现探测角度偏移，影响检测精度。基座两侧向外延伸的翼板上开有对称的U型卡槽，这部分结构是安装固定的核心边界，卡槽的开口宽度适配常用的M4、M5规格安装螺栓，

　　安装时不需要完全拧下螺栓即可将支座卡入安装位，再调整位置后锁紧，相比全封闭的螺栓孔，这种卡槽结构能在设备调试阶段提供一定的位置调整余量，适配现场安装时的孔位偏差，降低装配返工概率。基座底部的两个支脚做了等高处理，支脚的下端面是整个零件的安装基准面，加工时需要保证该平面的平面度误差控制在0.05mm以内，避免安装后支座出现倾斜，连带上方的传感元件出现检测盲区。从设计思路上看，这个零件采用一体成型的结构设计，没有额外的拼接部件，适合采用注塑或者粉末冶金工艺批量生产，也可以通过铝型材铣削加工做小批量定制，整体壁厚保持均匀，相邻壁面的过渡处都做了R1左右的圆角处理，既可以避免注塑生产时出现应力集中导致的开裂问题，

　　也能减少铣削加工时的刀具磨损，同时去除锐边防止装配人员划伤。零件的整体外形尺寸控制在紧凑范围内，横向总宽度不超过60mm，纵向总深度不超过40mm，中心凸台的高度不超过25mm，安装后不会占用过多的设备内部空间，适合在空间局促的工装内部、流水线侧边的狭小安装位使用。在实际选型适配时，需要注意中心凸台的内孔直径要匹配所安装传感元件的外径，两侧翼板的卡槽中心距要对应设备安装板上的螺栓孔间距，同时要确认支脚的高度是否能让传感元件的探测端与被测物体保持合适的检测距离，避免距离过远导致检测信号弱，或者距离过近碰损探测头。这类支座的结构设计充分考虑了现场装配的调试需求，没有冗余的结构特征，每一处几何形状都对应明确的功能需求：

　　翼板的厚度保证了安装后的结构强度，在设备运行产生的持续微振下不会出现形变；凸台的壁厚经过核算，在穿装固定螺栓时不会出现胀裂；基座弯折处的加强过渡，避免长期受力后出现弯折变形。在建模过程中，需要优先确定安装基准面的位置，以此为基准推导支脚高度、翼板位置、凸台轴线的坐标，保证各个特征之间的位置公差符合装配要求，卡槽的开口处要做微小的倒角引导，方便安装时螺栓顺利卡入，凸台的内孔入口处也要做倒角，方便传感元件或者固定螺栓的导入。这类零件虽然结构简单，但在传感检测系统中是不可或缺的衔接部件，其加工精度和结构合理性直接影响传感检测的稳定性，很多现场出现的传感信号误触发、检测精度不足问题，往往都是因为这类安装支座的加工精度不达标、安装结构设计不合理导致的。
