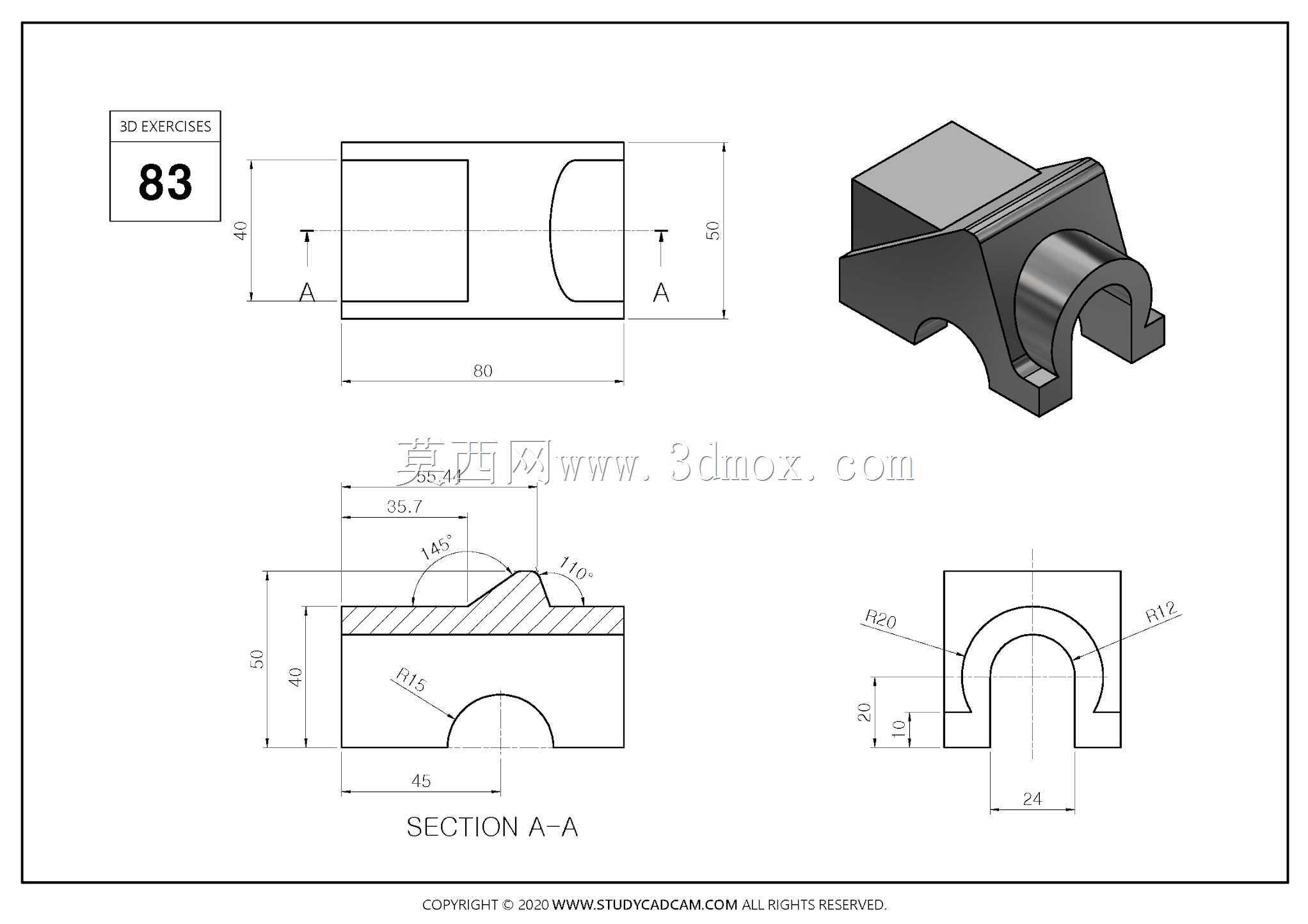

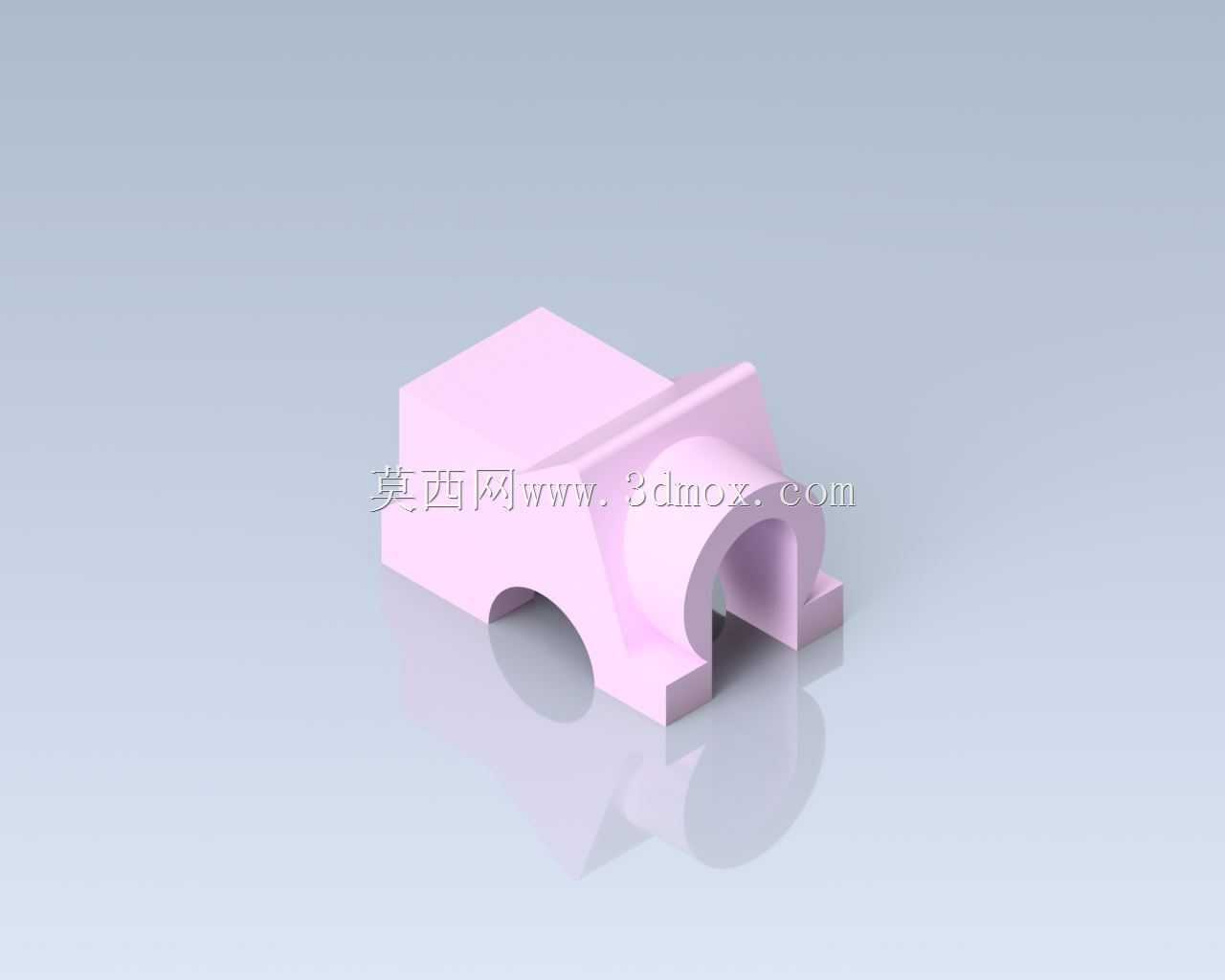

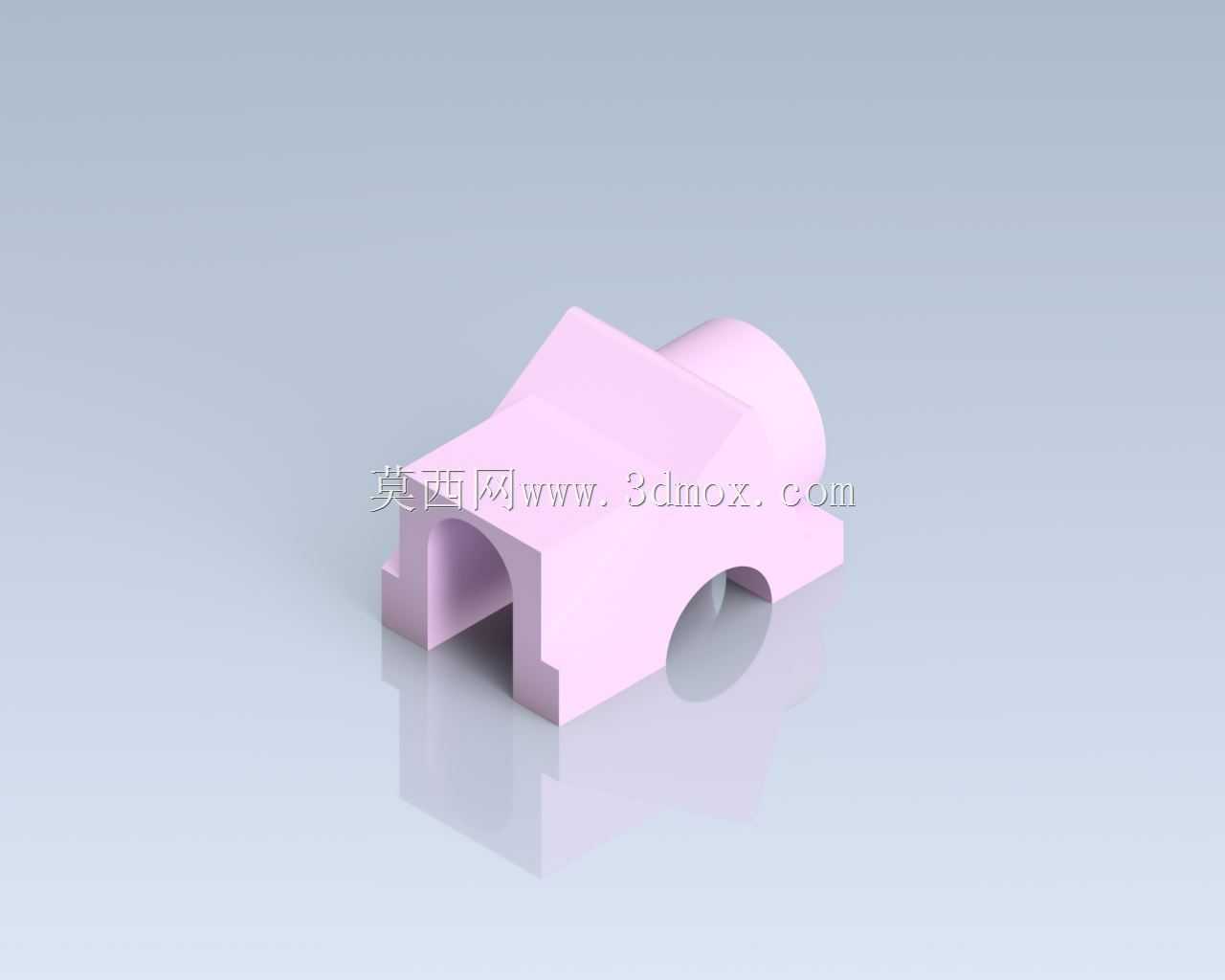

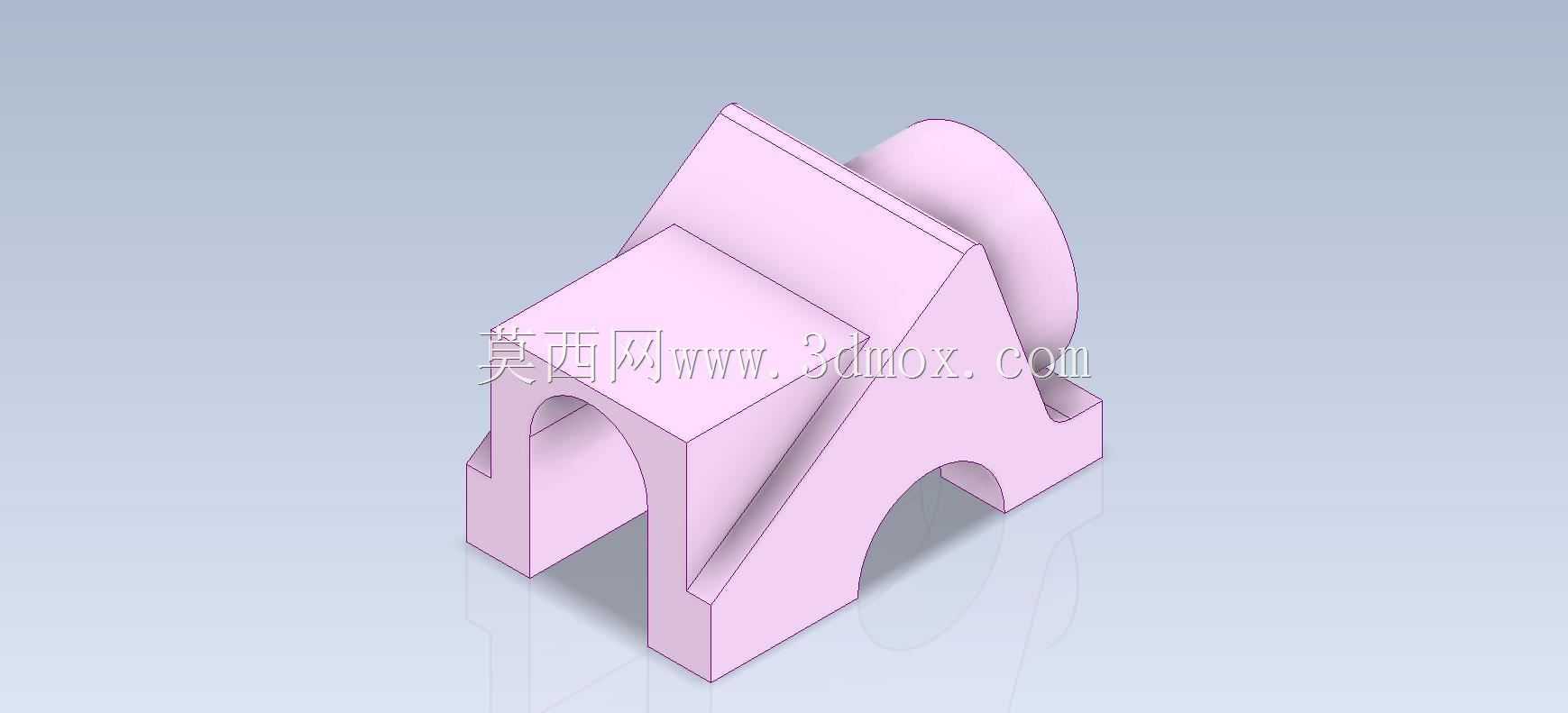

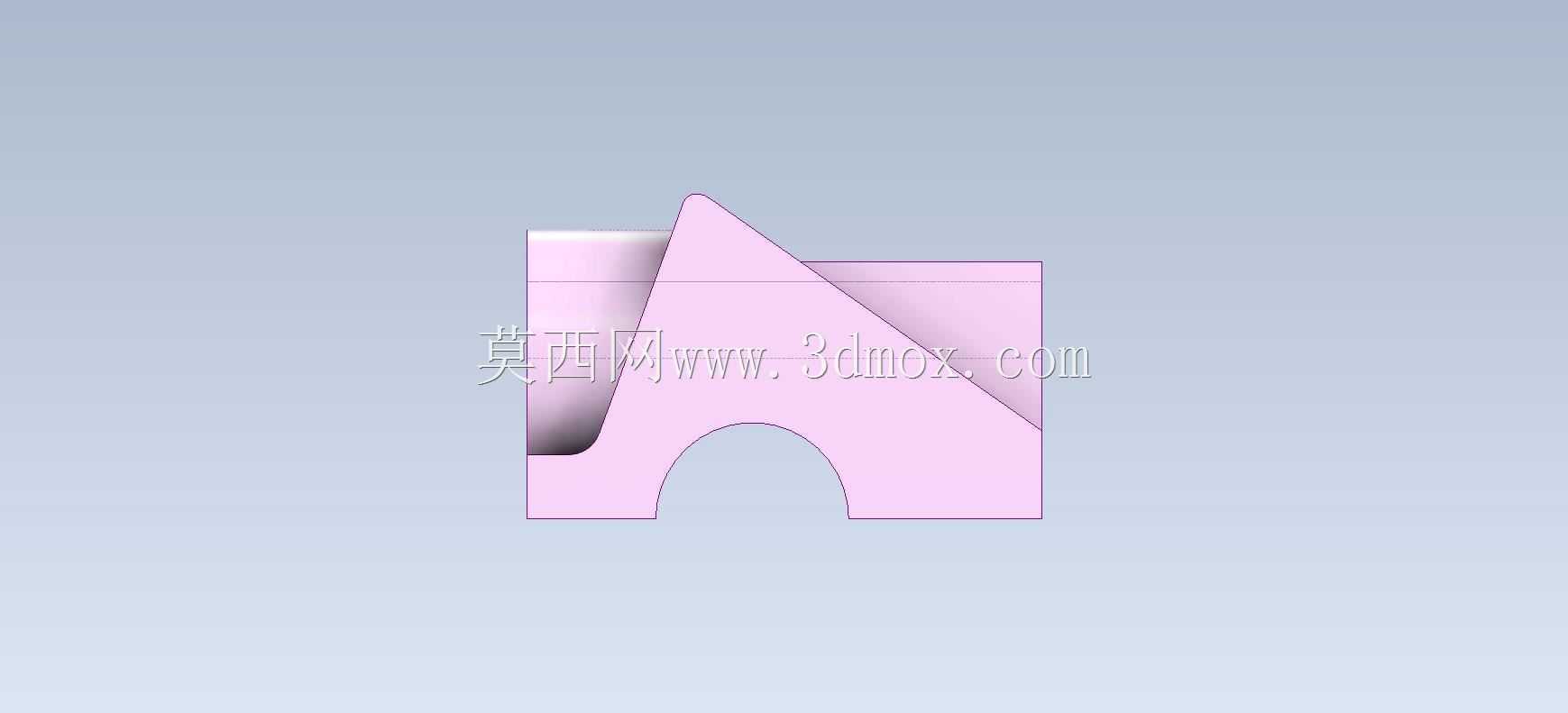

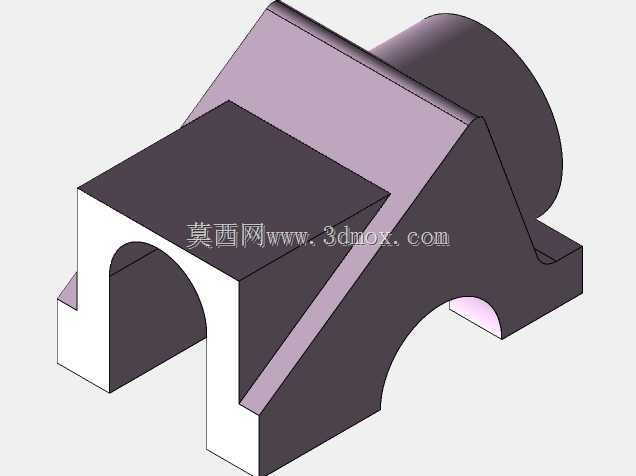

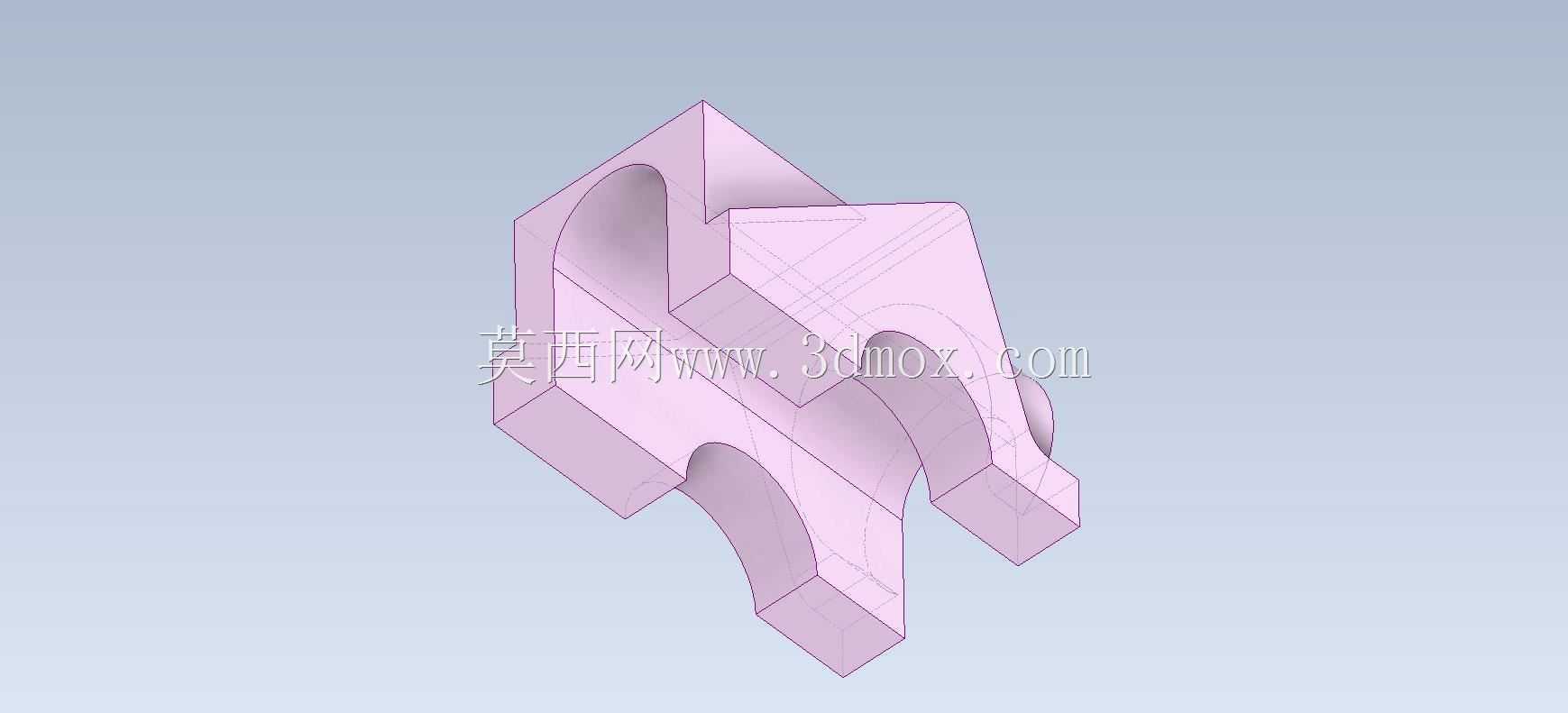

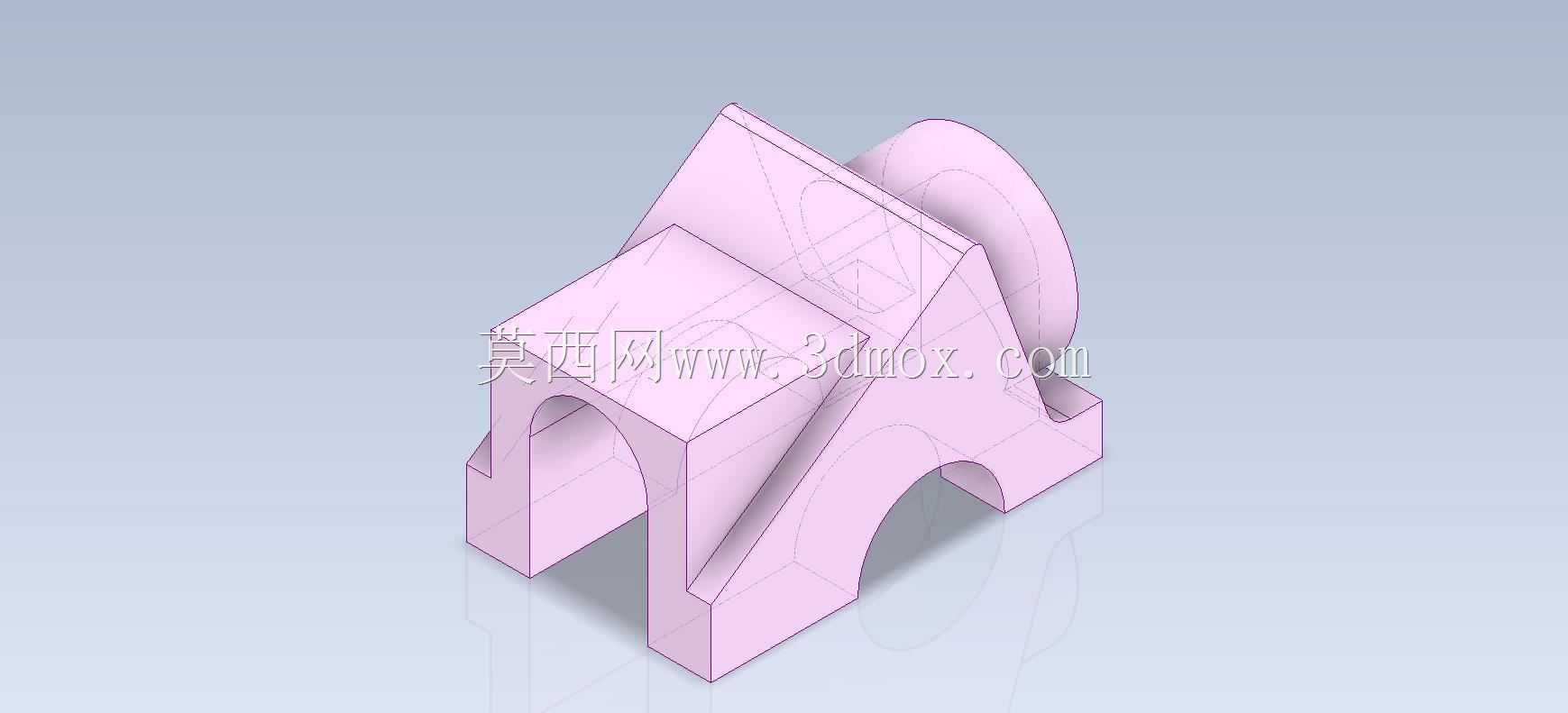

工业传感类安装基座结构练习模型

　　做机械结构设计的从业者大多有过这类体会，很多看似不起眼的小型安装基座，恰恰是整套传感检测单元稳定运行的核心依托，这个练习模型还原的就是工业现场传感器配套安装基座的典型结构形态。从实际应用场景来看，这类基座多用于自动化生产线的工位检测点位、小型机电设备的信号采集端安装位，需要同时兼顾自身结构强度、与安装面的贴合精度、以及传感器本体的装拆便捷性，不少刚接触结构设计的新人容易忽略这类小零件的设计细节，总觉得只要能把传感器拧上去就算完成，实际到了现场调试阶段，往往会出现安装干涉、受力变形、维护空间不足等各类问题。

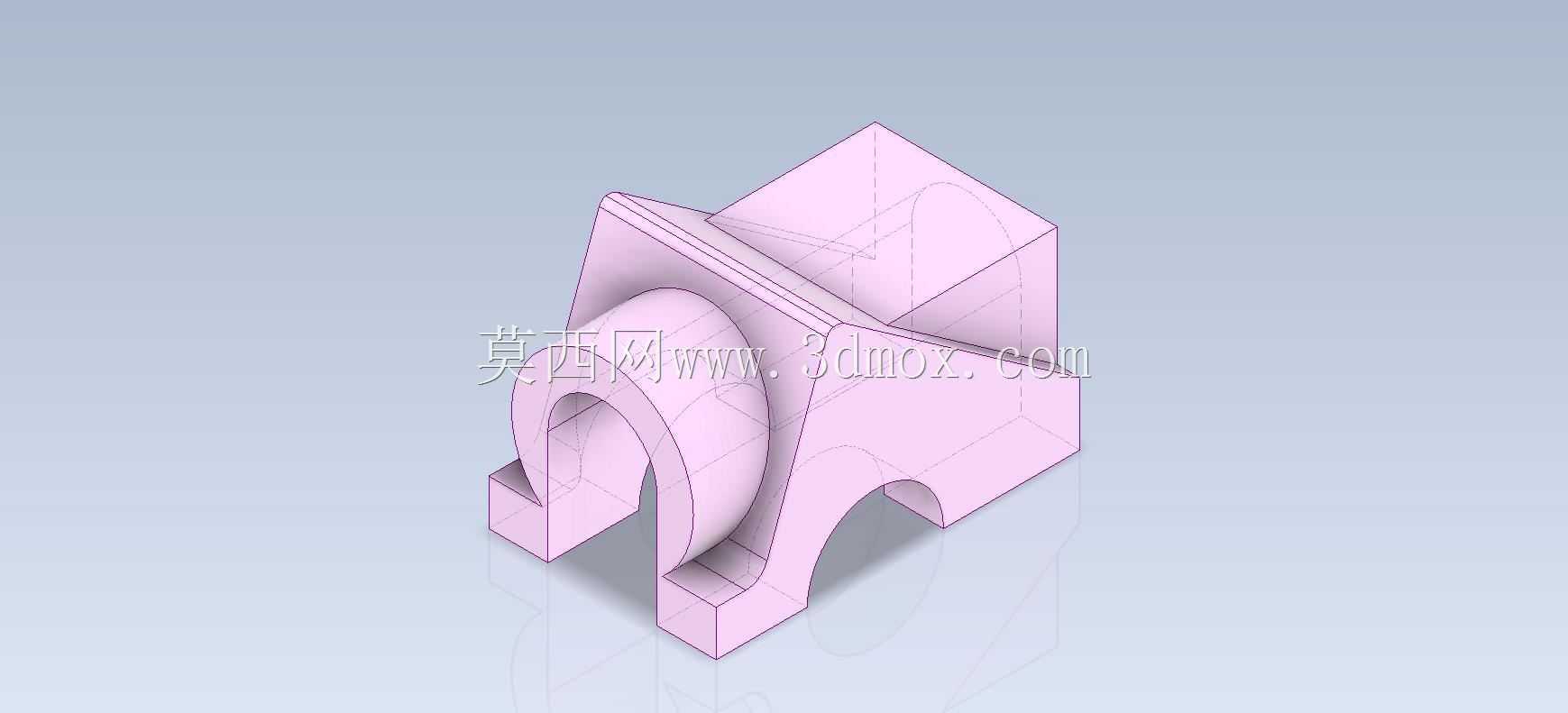

　　从结构功能特性来看，这个基座的主体采用方块式承托结构，一侧设计了半圆弧的包覆式卡槽，这个结构是用来卡接圆柱类传感元件的，卡槽的弧度公差需要控制在合理范围，过松会导致传感器在设备运行振动下出现偏移，直接影响检测信号的准确性，过紧则会给装配带来难度，甚至在压装过程中损伤传感器的外壳。基座下方开设的半圆避让槽，是为了避开安装面上的走线凸起或者定位销，很多现场安装面并不是完全平整的，会预先布置走线槽或者定位结构，这个避让槽的设计能让基座的安装底面完全贴合在设备基准面上，避免出现悬空导致的安装倾斜。基座侧面延伸出的带孔凸耳，是穿装固定螺栓的位置，凸耳的厚度经过了受力校核，在常规M4或者M5螺栓的锁紧力矩下，不会出现压溃或者断裂的情况，同时凸耳的位置避开了上方卡槽的装拆操作空间，拧动螺栓的时候不会和传感器本体产生干涉。

　　聊到设计思路，这类基座的设计逻辑从来不是先画外形再凑结构，而是要从安装边界倒推。首先要确认的是安装面的可用空间，这类小型传感基座的安装空间通常都比较局促，往往是在设备机架的型材缝隙、或者运动部件的侧边预留的小平面上，所以整体外形不能有多余的外伸结构，所有棱角都做了小倒角处理，一方面是去除加工毛刺避免划手，另一方面也能减少安装过程中和周边管线、结构件的剐蹭。然后要匹配传感器的外形尺寸，圆柱类传感器的外径是卡槽直径的设计依据，卡槽的轴向长度要覆盖传感器本体1/3以上的长度，才能保证足够的包覆支撑力，避免传感器悬臂过长在振动下出现晃动。基座上方的方块承托面，是用来放置传感器的接线端或者配套的信号处理模块，平面的平面度要求控制在0.1mm以内，保证模块放置平稳不会出现翘曲。

　　再说到外形尺寸与安装边界，这类基座的整体长宽高通常控制在50mm30mm25mm这个量级，属于小型结构件，适合用工程塑料或者铝合金一体加工成型，加工难度低，批量生产成本也可控。两个安装孔的中心距需要和常用的工业铝型材槽距匹配，比如适配2020或者3030铝型材的安装孔位，这样在自动化设备上安装的时候不需要额外打孔，直接用T型螺栓就能固定，大幅提升现场安装的效率。安装孔的沉头深度要和所选螺栓的沉头尺寸匹配，保证螺栓锁紧后头部不会高出基座上表面，避免和上方放置的模块产生干涉。基座的半圆弧卡槽中心到安装底面的高度，是整个零件的核心尺寸，这个尺寸直接决定了传感器的检测高度，一旦尺寸偏差超过0.2mm，就可能导致传感器的检测距离超出有效范围，出现漏检或者误检的情况，所以在建模的时候这个尺寸需要作为关键尺寸进行公差标注，加工过程中也要重点管控。

　　很多新人在做这类练习的时候，容易把结构做的过于复杂，加很多没必要的加强筋或者异形结构，实际上这类工业用的小型基座，在满足强度和安装要求的前提下，结构越简单越可靠，加工和维护的成本也越低。比如这个模型里的结构，没有多余的曲面特征，所有特征都是拉伸、切除这类最基础的建模特征就能完成，非常适合刚接触三维建模的从业者练习基础特征的运用，同时也能通过这个模型理解小型安装类零件的设计逻辑，明白每个结构存在的实际意义，而不是为了建模而建模。在实际的设备调试中，这类基座的设计合理性，往往会影响整个检测工位的调试效率，一个设计到位的基座，现场安装的时候只需要一次锁紧就能完成传感器的位置固定，不需要反复加垫片调整高度，也不会出现装完之后螺栓拧不动、传感器拆不下来的尴尬情况，这些细节恰恰是结构设计从业者基本功的体现。
