机械夹持定位安装基座结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611958
  • 机械夹持定位安装基座结构设计
  • 机械夹持定位安装基座结构设计
  • 机械夹持定位安装基座结构设计
  • 机械夹持定位安装基座结构设计
  • 机械夹持定位安装基座结构设计
  • 机械夹持定位安装基座结构设计
  • 机械夹持定位安装基座结构设计
  • 机械夹持定位安装基座结构设计
  • 机械夹持定位安装基座结构设计

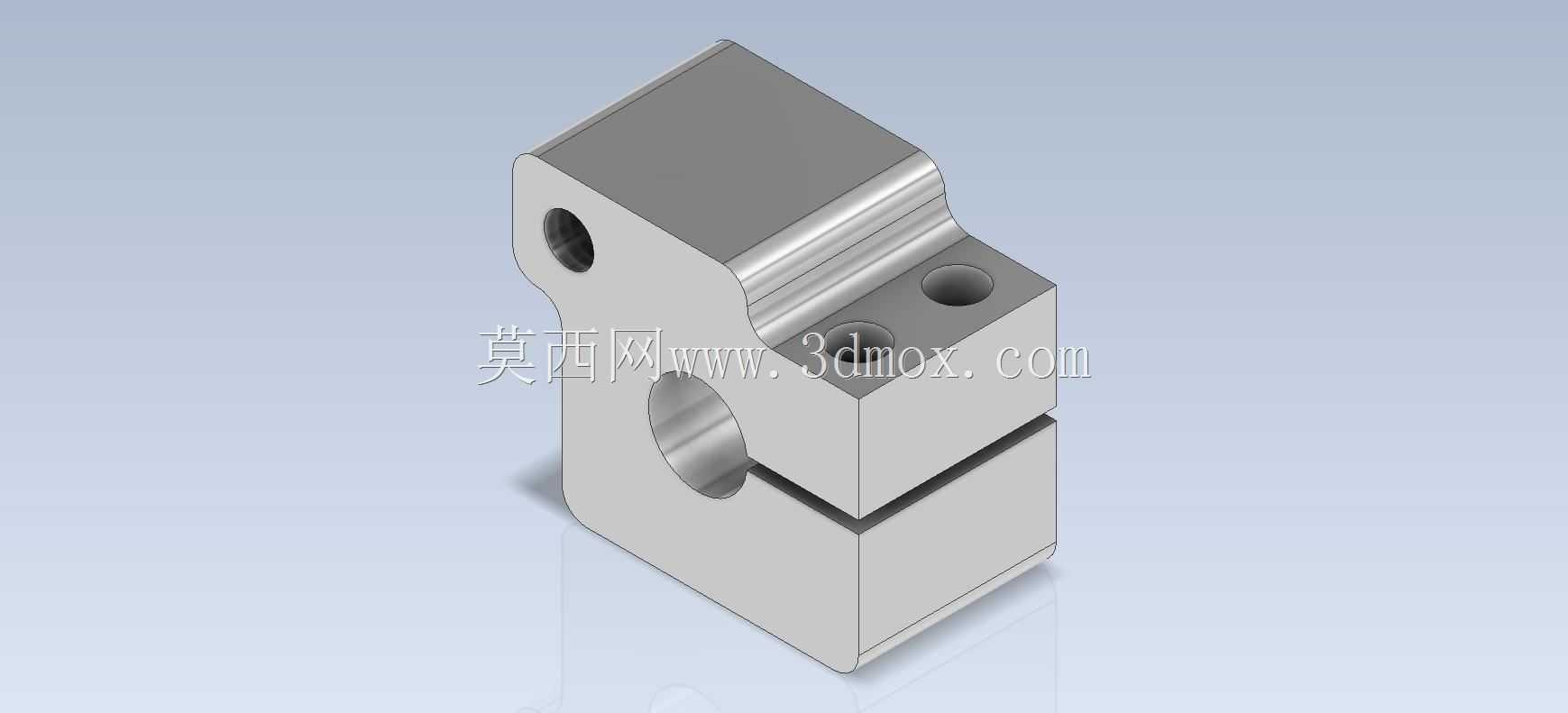

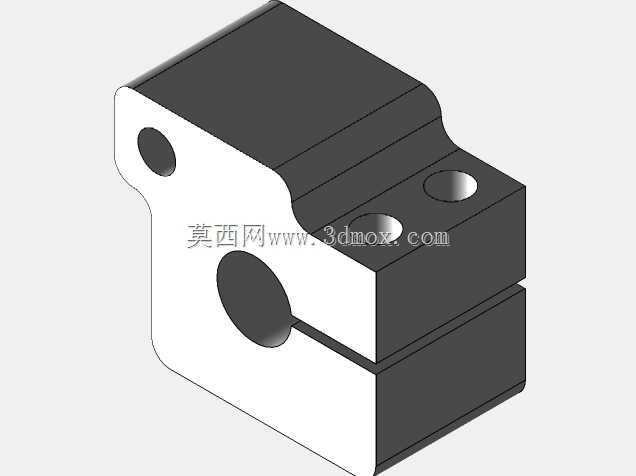

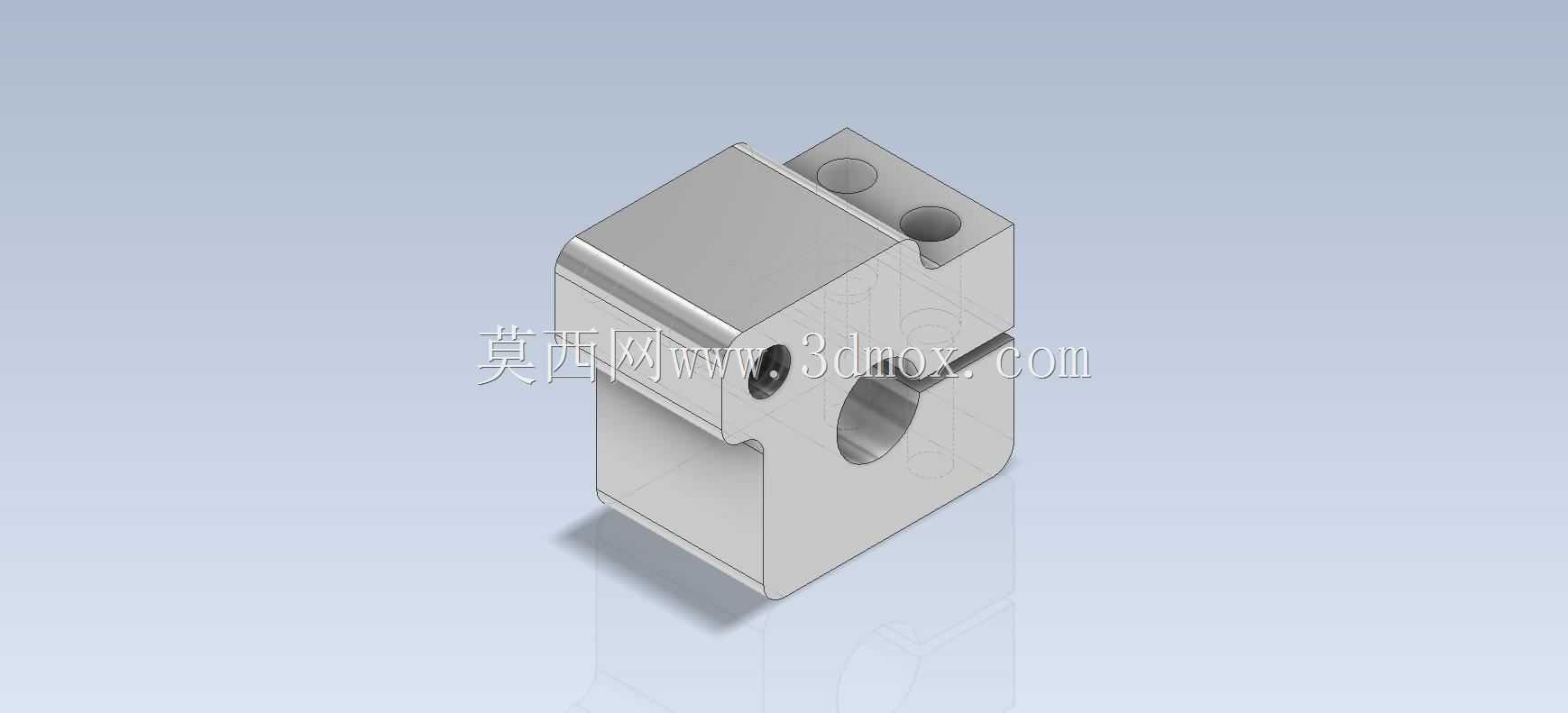

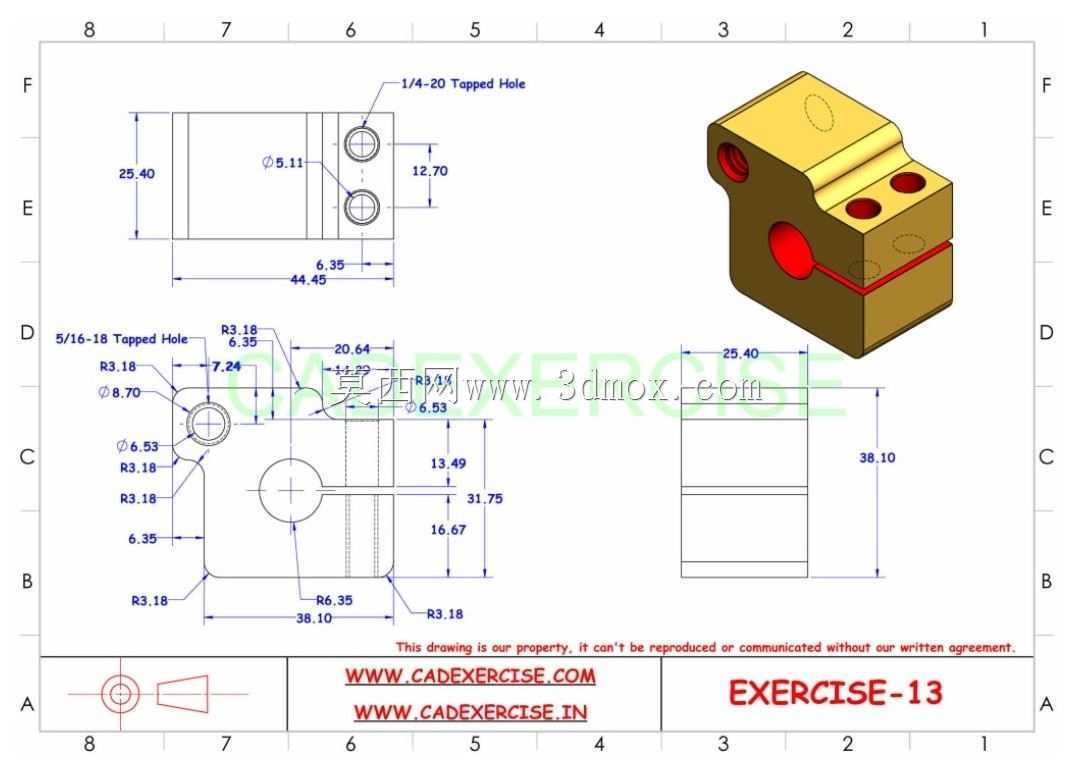

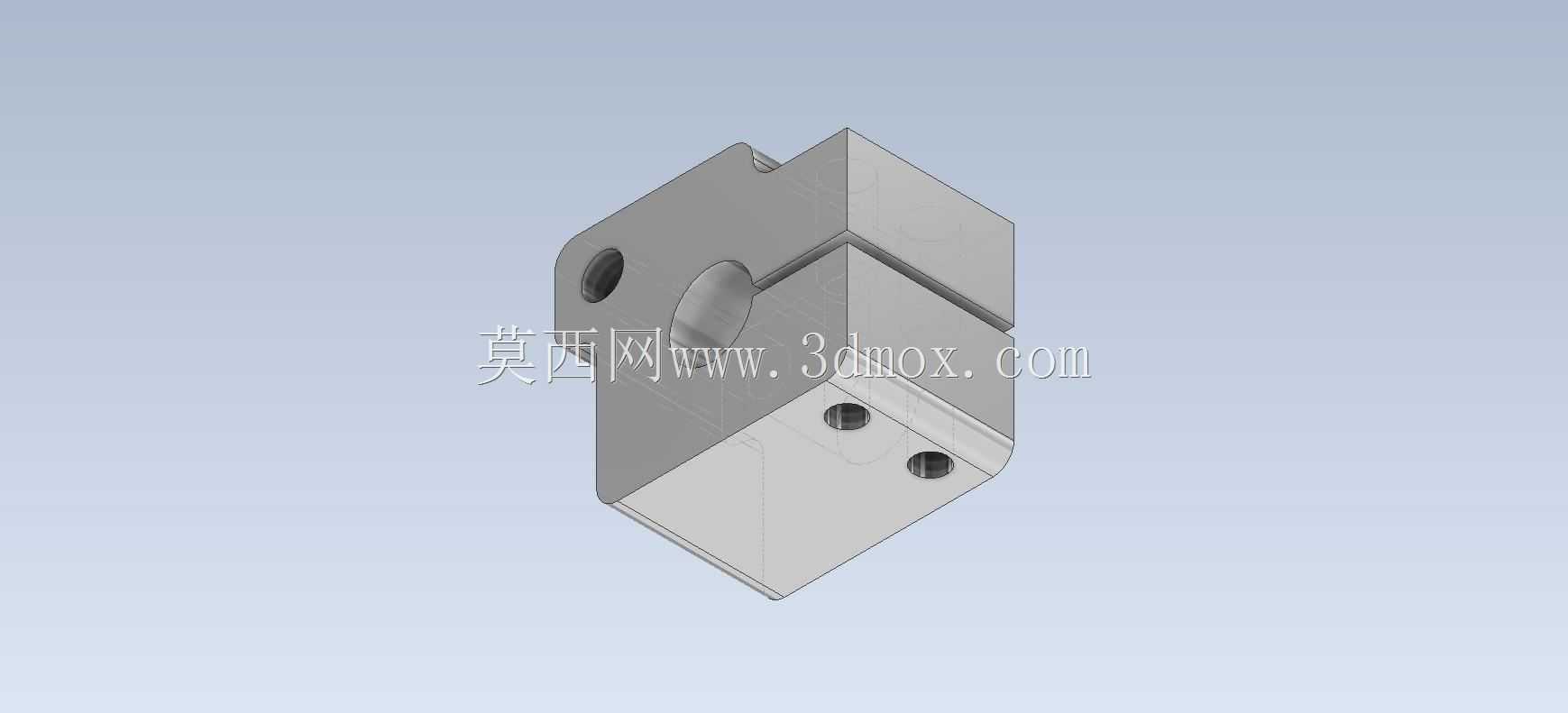

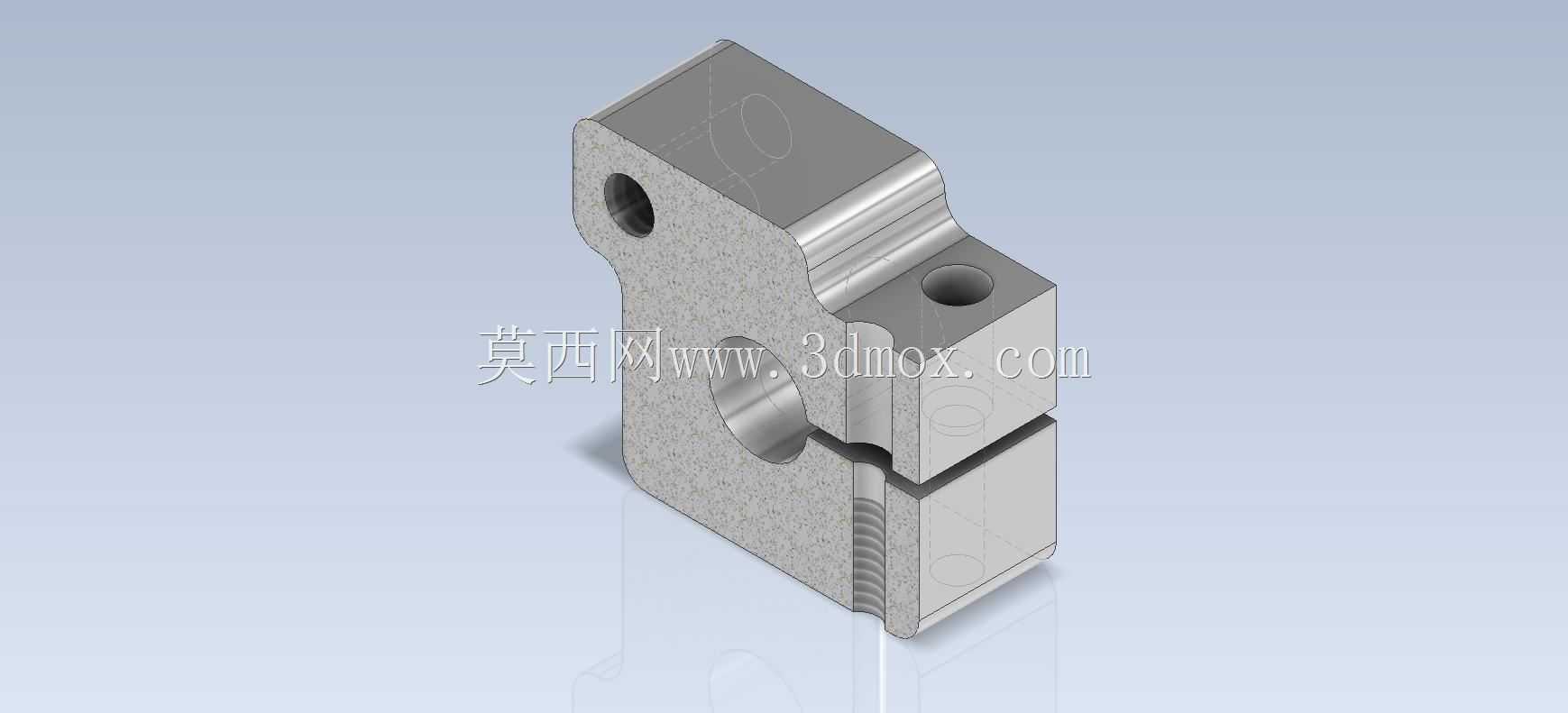

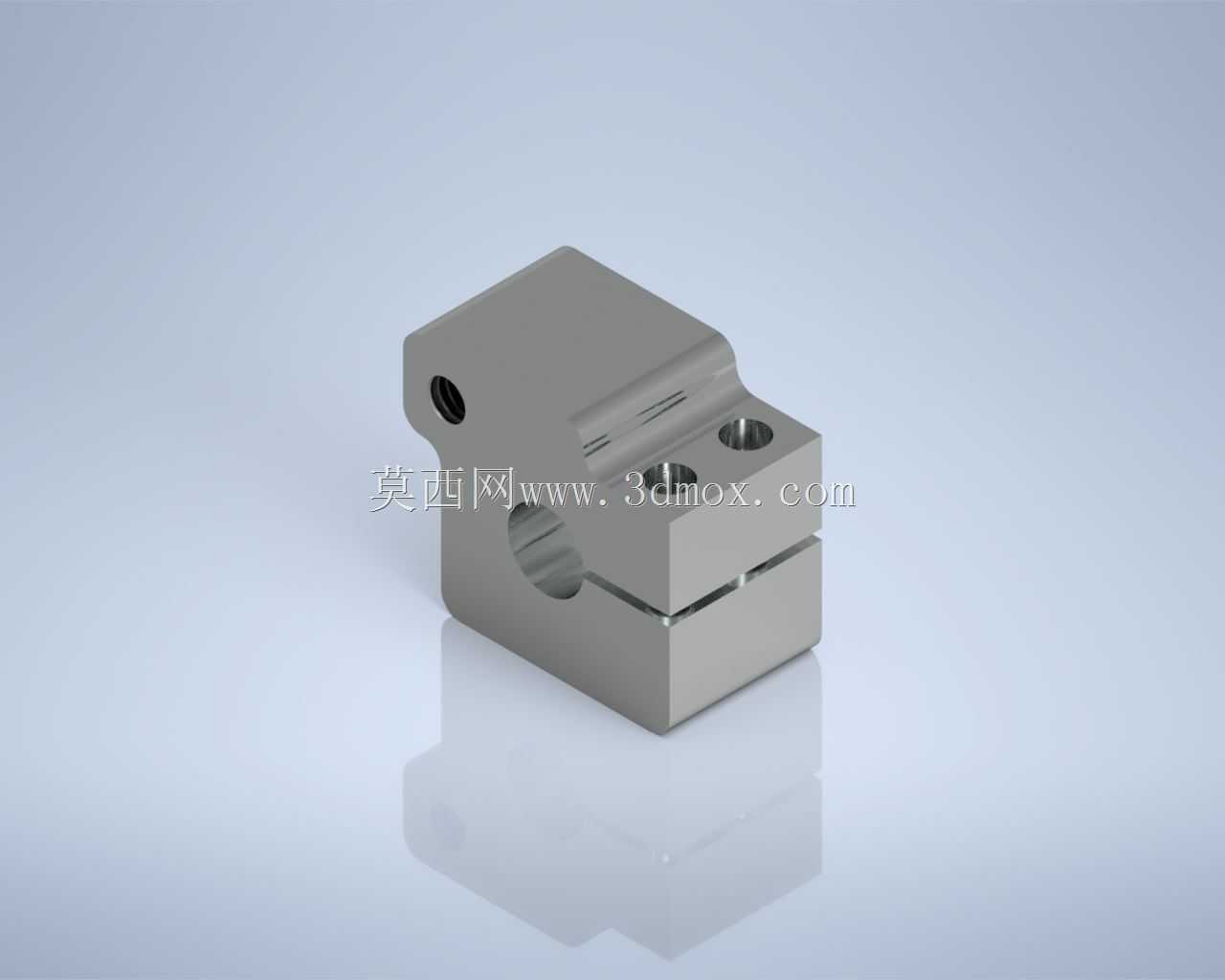

  这类夹持定位基座在自动化生产线的工件定位工位、检测设备的传感器安装工位、小型工装夹具的固定单元中应用十分广泛,核心作用是为配套的圆柱类杆件、检测探头、导向轴提供稳定的夹持固定与位置基准,避免设备运行过程中配套部件出现偏移、晃动,保障工位动作精度与检测数据可靠性。从结构功能来看,该基座采用一体式块体设计,主体设置有贯通的圆形夹持孔,孔侧设计有开缝式弹性张紧结构,通过侧部的锁紧螺钉施加预紧力,即可让夹持孔产生均匀的弹性形变,抱紧穿入孔内的杆件,这种夹持方式不会对被夹持杆件的表面造成压伤,同时装拆调整十分便捷,松开螺钉即可快速调整杆件的轴向位置与周向角度,调整到位后锁紧即可完成固定,适配不同的安装位置需求。

  基座上部还设置有两个带沉孔的安装平面,可直接通过内六角螺钉将基座整体固定在设备的安装基板、型材架或者工装台面上,沉孔设计可让螺钉头部完全埋入基座内部,不会突出安装平面造成干涉,保障安装面的平整性。基座侧部还预留有一个横向的螺纹孔,可用于安装紧定螺钉、限位销或者辅助检测元件,拓展基座的使用场景,比如在夹持导向轴时,可通过该螺纹孔安装紧定螺钉限制轴的轴向窜动,或者安装接近开关检测轴的到位状态。从设计思路层面,这类基座的设计首先要保障夹持力的均匀性,开缝的位置与深度经过反复校核,既保证锁紧时夹持孔有足够的形变空间抱紧杆件,又不会因为形变量过大导致基座出现塑性变形、开裂,同时夹持孔的内壁粗糙度要控制在合理范围,

  既要保证足够的摩擦力防止杆件打滑,又要避免粗糙度过高刮伤杆件表面。安装孔的位置精度直接决定了基座的重复定位精度,设计时两个安装孔的中心距公差、安装平面与夹持孔的垂直度公差都要严格控制,避免安装后夹持孔的轴线出现偏斜,导致被夹持的杆件与其他配合部件出现同轴度误差,影响设备运行。从安装边界来看,该基座属于紧凑型块状结构,整体占用安装空间较小,适合在设备内部狭窄空间内布置,安装时需要预留出锁紧螺钉的操作空间,方便使用内六角扳手完成锁紧与松开操作,夹持孔的轴线距离安装底面的高度是核心安装尺寸,选型时需要匹配配套杆件的中心高要求,避免出现高度差导致的装配干涉。基座的边角位置都做了小倒角处理,既可以去除加工过程中产生的毛刺锐边,

  避免装配时划伤操作人员,也可以减少应力集中,提升基座的结构强度,在长期受夹紧力与设备振动的工况下不会出现开裂问题。这类基座常采用铝合金或者45号钢加工制作,铝合金材质重量轻、防锈性能好,适合对重量有要求的移动工位或者检测设备使用,45号钢材质强度高、刚性好,适合重载、夹紧力要求大的工装夹具工位使用,表面可根据使用需求做阳极氧化或者发黑处理,提升耐磨性能与防锈能力。在实际建模过程中,需要重点关注开缝结构的尺寸设计,开缝宽度一般控制在0.5-2mm之间,宽度过小会导致夹持孔形变量不足,无法有效抱紧杆件,宽度过大则会降低基座的整体刚性,锁紧时容易出现基座变形;夹持孔的直径公差一般选用H7级精度,与被夹持杆件的间隙配合公差控制在合理范围,保证调整顺畅的同时不会出现过大的间隙导致定位精度下降。
