带腰型槽法兰式安装基座结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611959
  • 带腰型槽法兰式安装基座结构设计
  • 带腰型槽法兰式安装基座结构设计
  • 带腰型槽法兰式安装基座结构设计
  • 带腰型槽法兰式安装基座结构设计
  • 带腰型槽法兰式安装基座结构设计
  • 带腰型槽法兰式安装基座结构设计
  • 带腰型槽法兰式安装基座结构设计
  • 带腰型槽法兰式安装基座结构设计
  • 带腰型槽法兰式安装基座结构设计

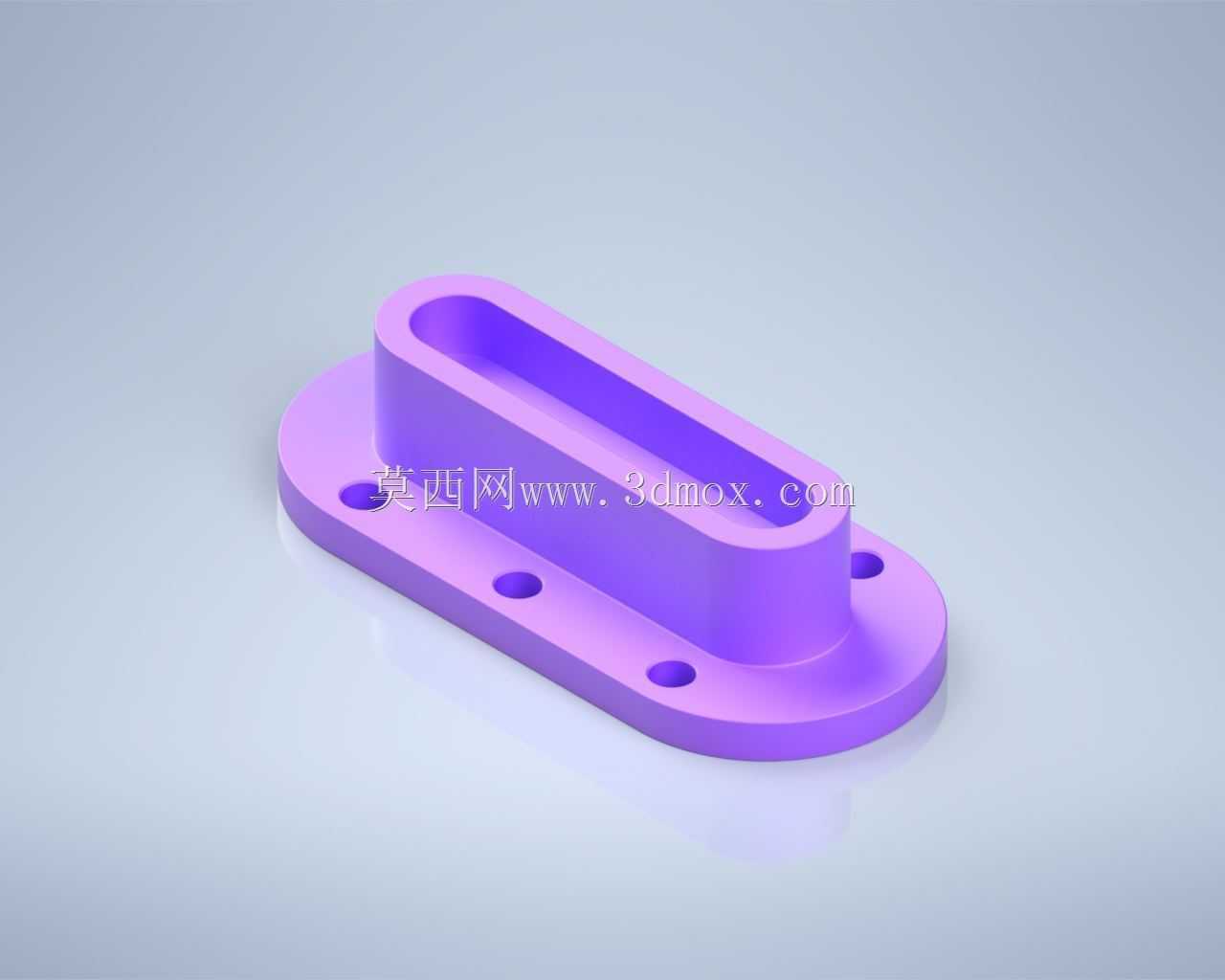

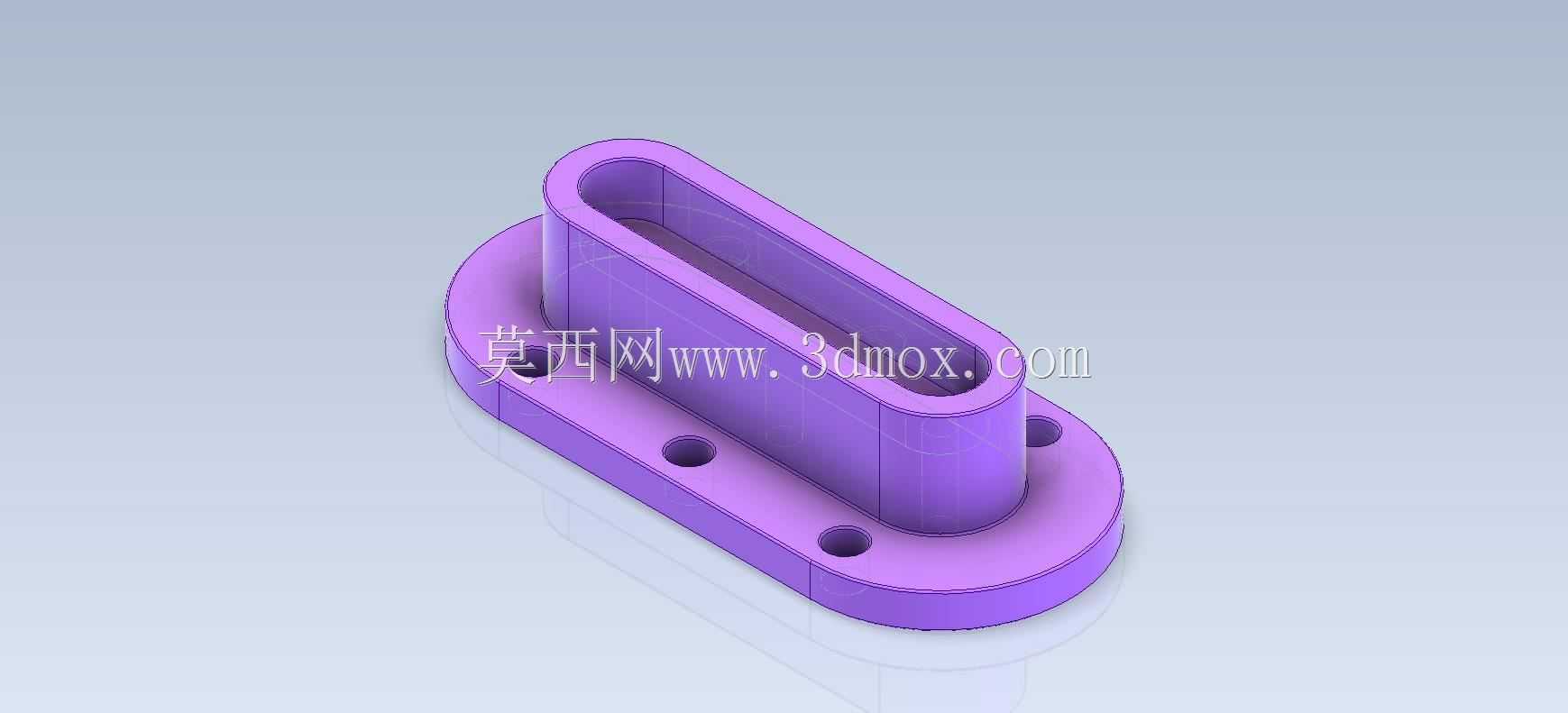

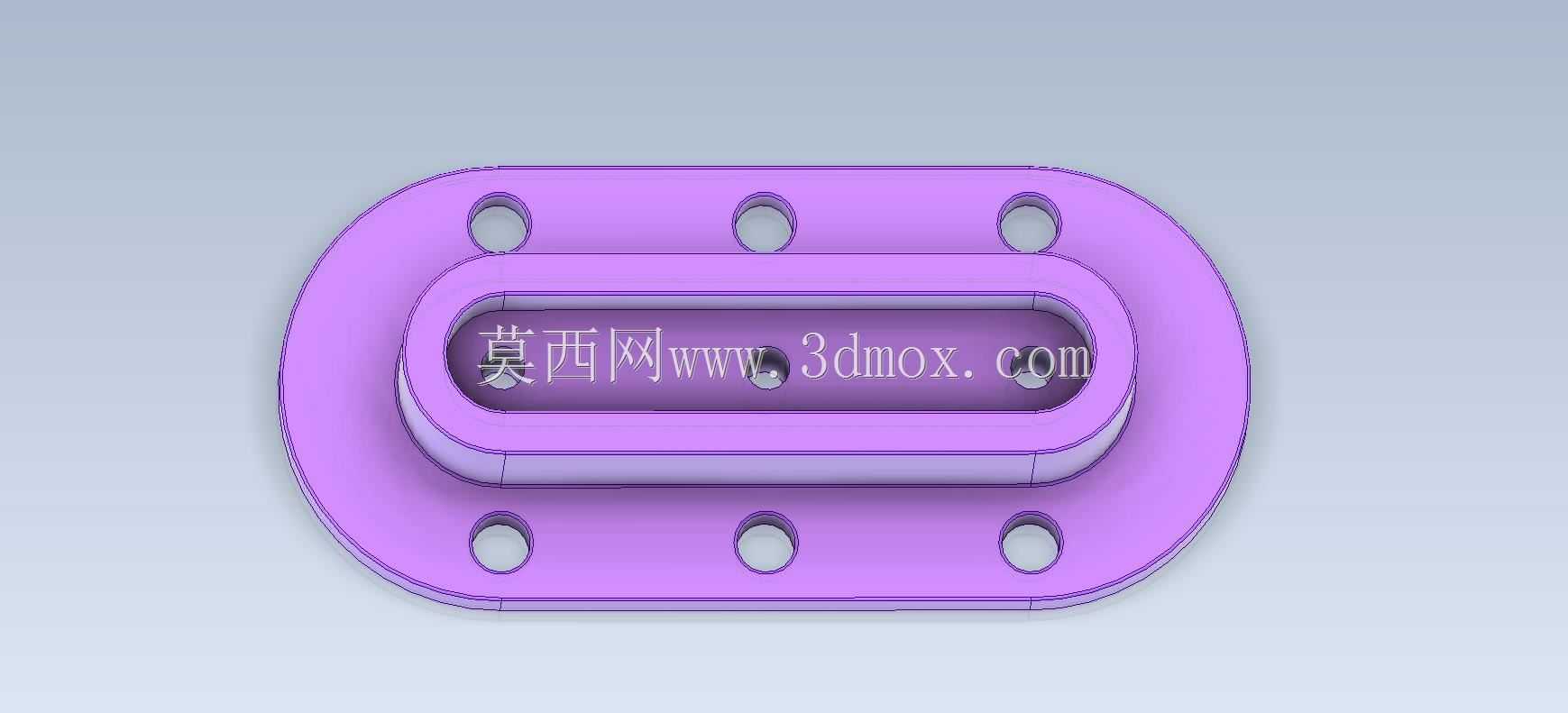

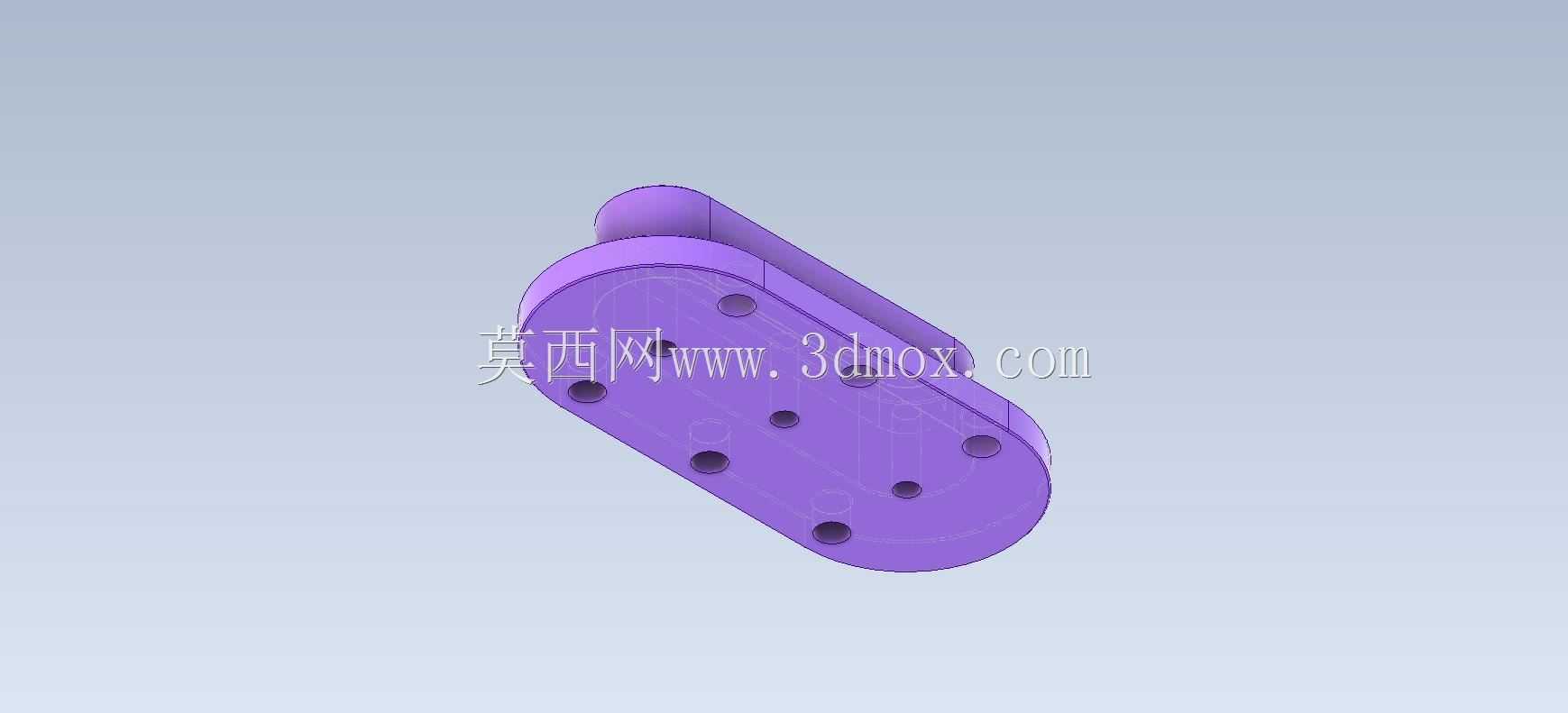

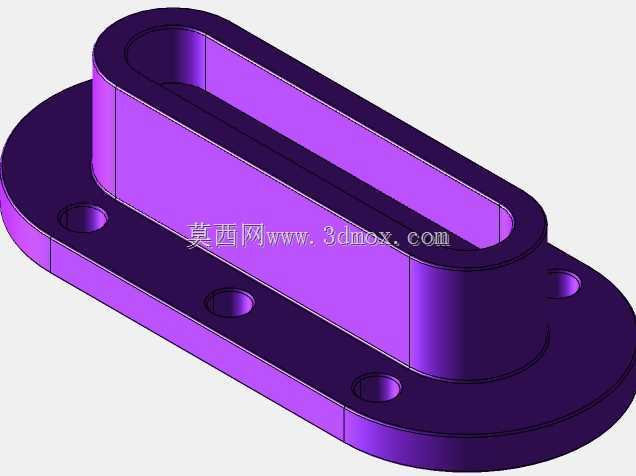

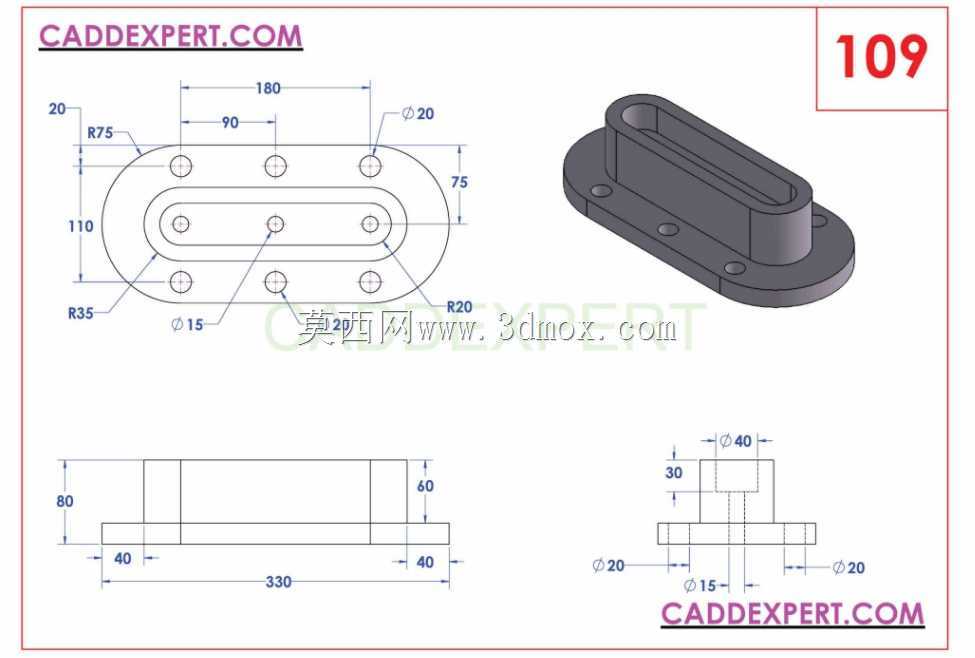

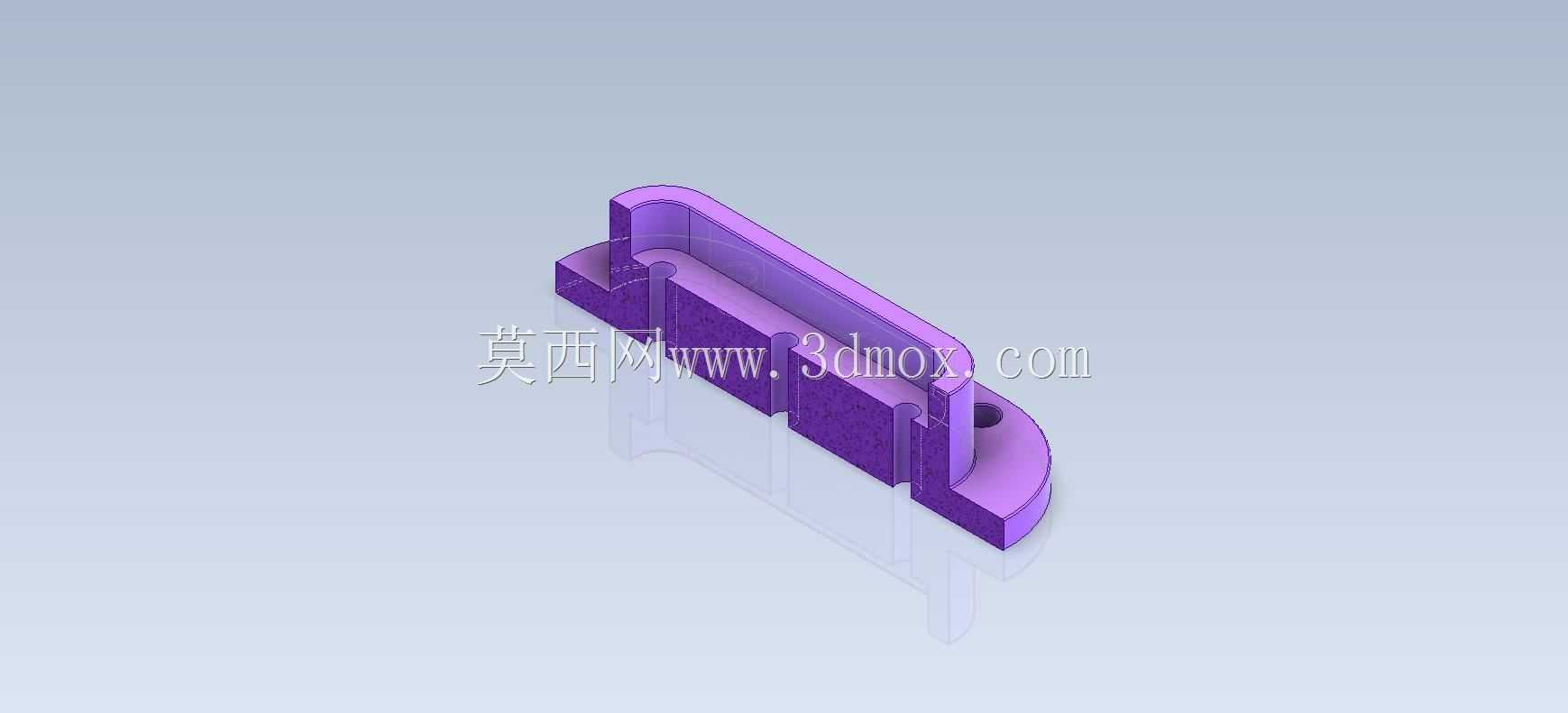

  这类带腰型通槽的法兰式安装基座,在轻工输送线、小型自动化工作站的传感器安装、导向组件定位场景中应用十分广泛,很多现场调试阶段需要微调安装位置的功能组件,都会选用这类带调节余量的基座作为固定载体,避免后期工位调整时重新打孔攻丝的麻烦。从结构功能来看,基座整体分为上下两个功能区段,下部是椭圆形的法兰安装盘,盘面上均匀分布四个沉头安装孔,孔位采用对称布局,既可以保证安装后受力均匀,也能适配不同方向的安装需求,沉孔设计可以让固定螺栓的头部完全没入盘面以下,不会突出平面干涉上部安装的组件,安装盘的底面做了平面度公差要求,和安装机架面贴合时能保证足够的接触刚度,减少设备运行时的振动偏移。上部凸起的腰型凸台是核心的功能承载区,

  凸台中间贯通的腰型槽是安装调节的核心结构,槽宽按照常用的安装螺栓杆径做间隙配合设计,槽的长度方向预留了足够的调节行程,现场安装时可以沿着槽长方向微调上部组件的位置,调整到位后再通过槽内的紧固件锁紧,不需要在安装面上加工多组备用孔位,能大幅降低现场安装的调试工作量。设计这类基座的时候,首先要明确安装边界条件:下部法兰盘的外轮廓尺寸要适配安装面的可用空间,四个安装孔的孔距要匹配常用的铝型材安装槽间距或者钢板安装孔的标准孔距,避免出现孔位对不上的情况;上部凸台的高度要根据实际安装组件的避让需求确定,要保证凸台顶面和安装组件的接触面有足够的支撑面积,同时凸台和下部法兰盘的衔接处做了圆角过渡,避免应力集中导致的受力断裂,

  尤其是在有往复振动的安装场景下,圆角过渡能大幅提升基座的疲劳强度。从尺寸匹配的角度来说,腰型槽的两端半圆半径和槽宽保持一致,槽壁的垂直度要控制在合理公差范围内,保证锁紧螺栓能顺畅滑动,不会出现卡滞的情况;四个沉头孔的沉头深度要适配对应规格内六角螺栓的头部高度,保证螺栓锁紧后头部不高出法兰盘面,同时沉孔的同轴度要控制好,避免螺栓安装时出现偏斜。这类基座的材质通常根据使用场景选择,常规工况下用铝合金或者普通碳钢做表面处理即可,有耐腐蚀需求的场景可以选用不锈钢材质,建模的时候要注意拔模角度的设置,如果是采用注塑或者压铸工艺批量生产,要保证各个面的拔模方向一致,减少后续加工的工作量;如果是采用机加工方式单件生产,

  要注意标注好各个配合面的形位公差,尤其是法兰安装面和凸台顶面的平行度,腰型槽的对称度,这些公差会直接影响最终的安装精度。在实际设备装配中,这类基座常用来安装光电传感器、小型导向轴支座、行程限位开关等需要微调位置的组件,相比固定式的安装座,它的位置调节余量能抵消一部分机架加工的累积误差,降低零件加工的精度要求,从而控制整体的制造成本。建模过程中,先绘制下部法兰盘的椭圆轮廓,拉伸成基础底座,再绘制上部腰型凸台的轮廓进行拉伸叠加,之后切除中间的腰型通槽,再对四个安装孔进行沉头切除,最后对衔接处的棱边做圆角处理,整个建模过程要注意特征的先后顺序,避免出现特征失败的情况,同时要保证各个尺寸的参数化关联,方便后续根据不同的安装需求调整槽长、孔距、凸台高度等参数,快速衍生出不同规格的同系列基座产品。
