L型双铰接安装固定支座结构设计

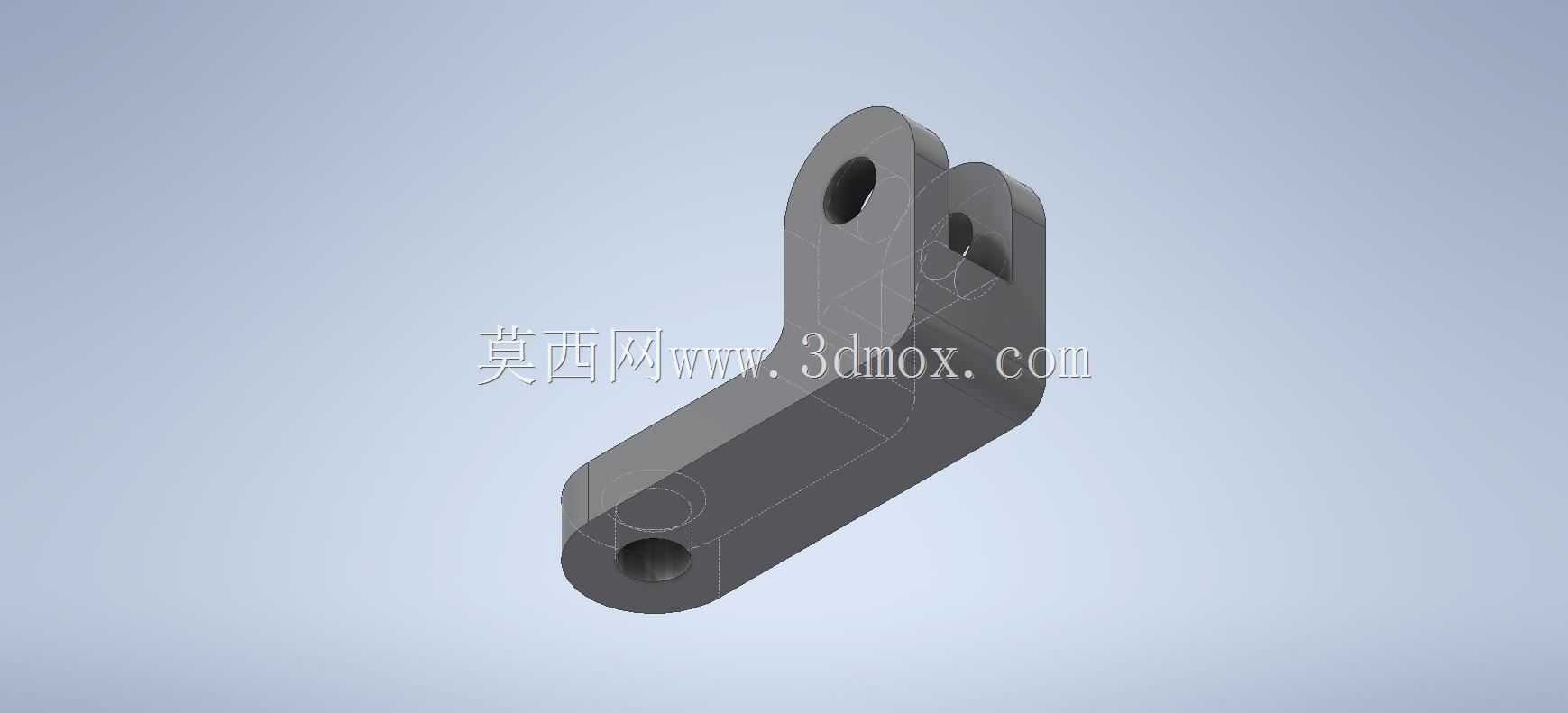

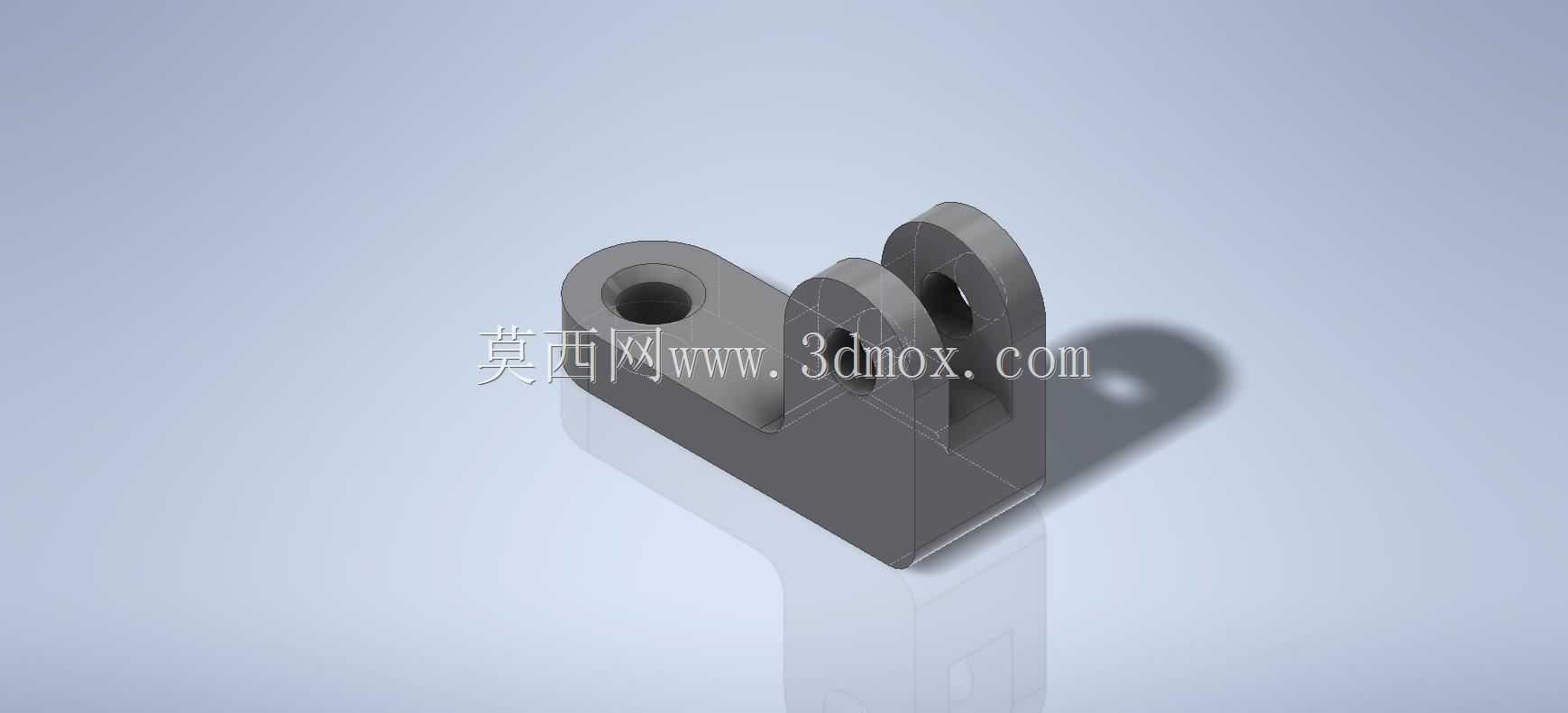

　　这类L型双铰接固定支座，在轻工自动化输送线、小型工装夹具定位模块、检测设备的传感器安装调节架上应用十分广泛，日常做设备改造、非标机构设计时经常会用到这类零件，属于小尺寸但功能集成度很高的连接支撑件。从实际使用场景来看，这类支座主要承担两个方向的连接功能：底部的长圆形安装孔，用来将整个支座固定在设备的安装基板、型材架或者工作台面上，长圆孔的设计预留了一定的安装调节余量，不用在加工安装孔时追求极高的位置精度，现场装配时可以顺着长圆孔的方向微调支座的固定位置，抵消一部分机架焊接、板材加工带来的位置误差，降低现场装配的修配工作量。上部的双叉耳铰接结构，是用来连接摆杆、连杆、调节拨叉这类需要做小角度摆动的零件，两个耳板上的同轴通孔用来穿铰接销轴，双叉耳的结构相比单耳板，铰接处的受力更均衡，能承受更大的径向载荷，同时可以避免铰接件在摆动过程中出现侧向偏移，提升摆动机构的运行稳定性。

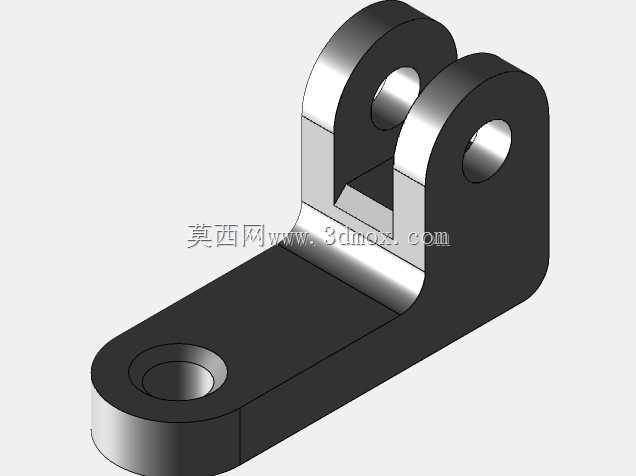

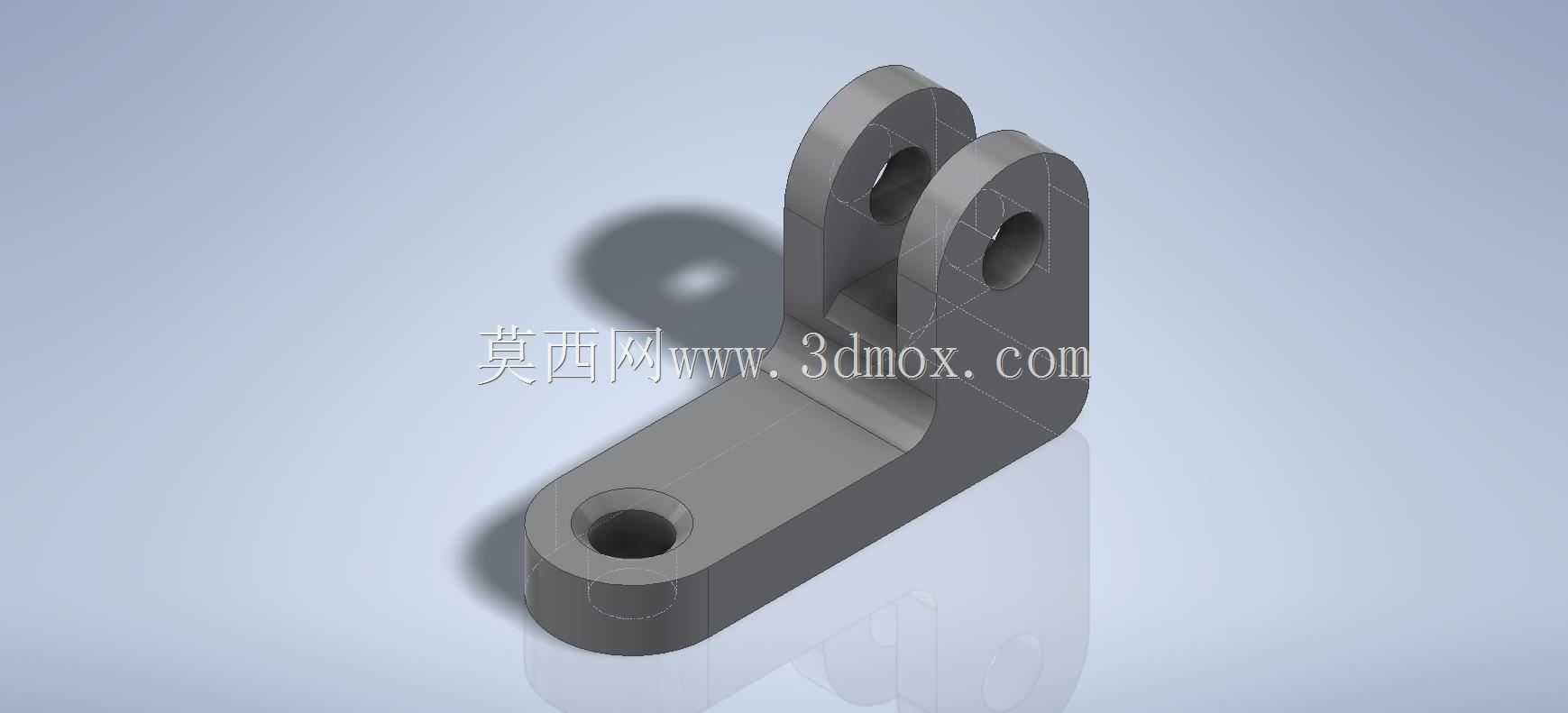

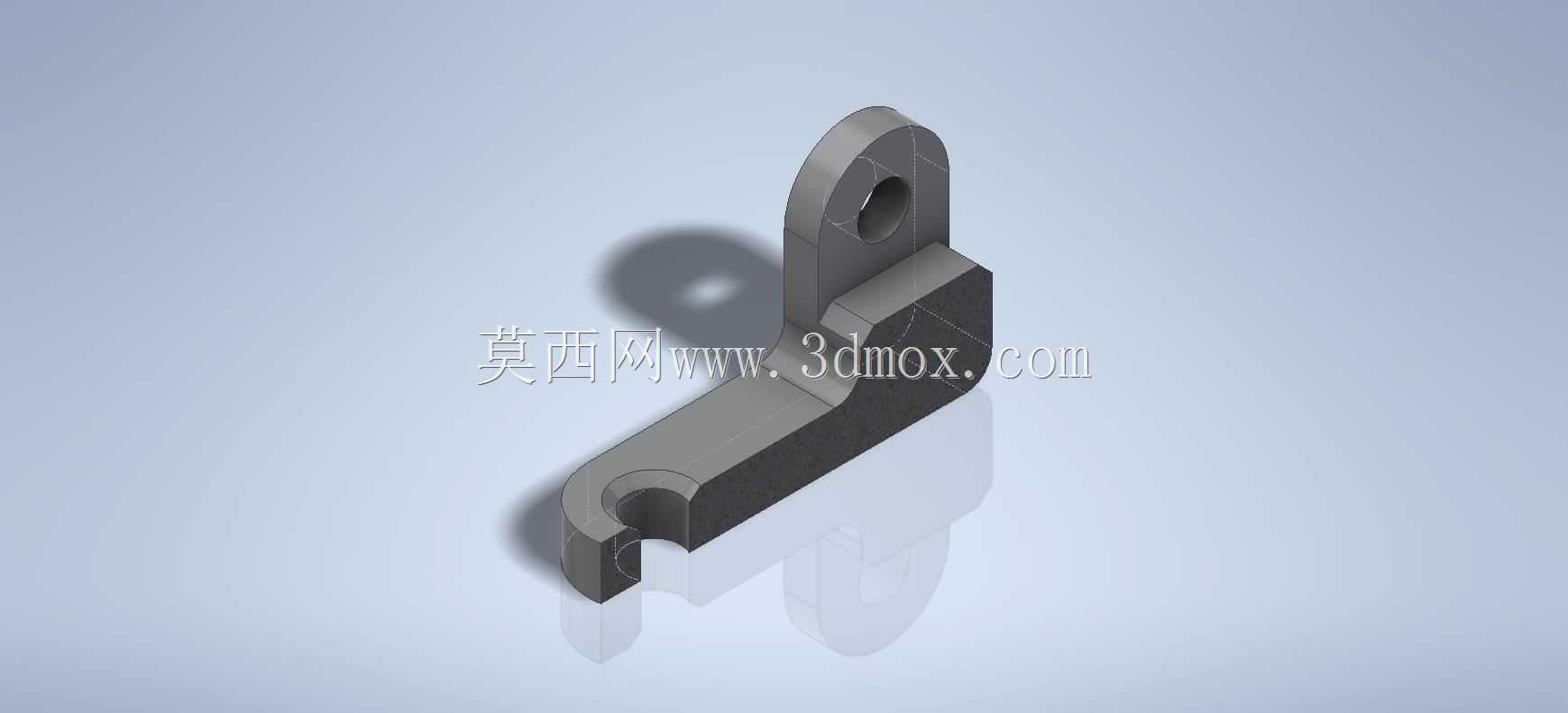

　　从设计思路上看，这个零件采用一体化铣削成型的结构，没有额外的拼接、焊接工序，整体刚性更好，不会出现焊接变形导致的耳板孔同轴度超差问题。底部的安装板做了圆角过渡处理，既避免了尖锐边角在装配时划伤操作人员，也能减少应力集中，在承受交变载荷时不容易在拐角处出现开裂。两个耳板之间的开槽宽度，是根据配套铰接件的厚度来设计的，开槽深度要保证铰接件摆动时不会和槽底发生干涉，同时槽底和安装板之间做了三角形的加强筋结构，这个加强筋是整个零件的刚性关键，没有这个筋的话，耳板在承受侧向推力时很容易出现向外张开的变形，时间长了会导致铰接销轴卡滞，甚至耳板断裂。

　　尺寸与安装边界方面，这类小型支座的底部安装板长度通常在60-80mm区间，宽度在25-30mm左右，底部安装孔的直径一般适配M6或者M8的内六角固定螺栓，长圆孔的调节行程大概在10-15mm，足够覆盖现场安装的常规调整需求。上部两个耳板的中心高度距离安装底面大概在40-50mm，耳板上的铰接孔直径通常适配M5或者M6的铰接销轴，两个耳板的外侧面间距一般控制在30mm以内，整体结构非常紧凑，不会占用过多的设备安装空间。零件的所有棱边都做了0.5-1mm的倒角处理，去除加工毛刺，装配时不会割手，也能避免应力集中。

　　在实际选型使用时，需要注意几个关键参数的匹配：首先是铰接孔的直径要和配套的销轴直径保持间隙配合，间隙量控制在0.02-0.05mm之间，既要保证铰接件转动灵活，又不能间隙过大导致摆动时出现窜动；其次是底部安装孔的中心距要和设备安装面上的预留孔位匹配，如果是在铝型材上安装，要对应型材的槽宽来选择合适的T型螺栓尺寸；另外耳板之间的开槽宽度要比配套铰接件的厚度大0.2-0.3mm，保证铰接件在槽内可以自由摆动，不会出现卡滞。这类零件通常采用6061铝合金或者Q235钢加工，铝合金材质的重量轻、防腐性好，适合用在对重量有要求的检测设备、小型自动化机构上，Q235钢材质的强度更高，适合用在载荷稍大的工装夹具、输送线挡停机构上，表面可以做发黑或者镀锌处理，提升防锈能力。

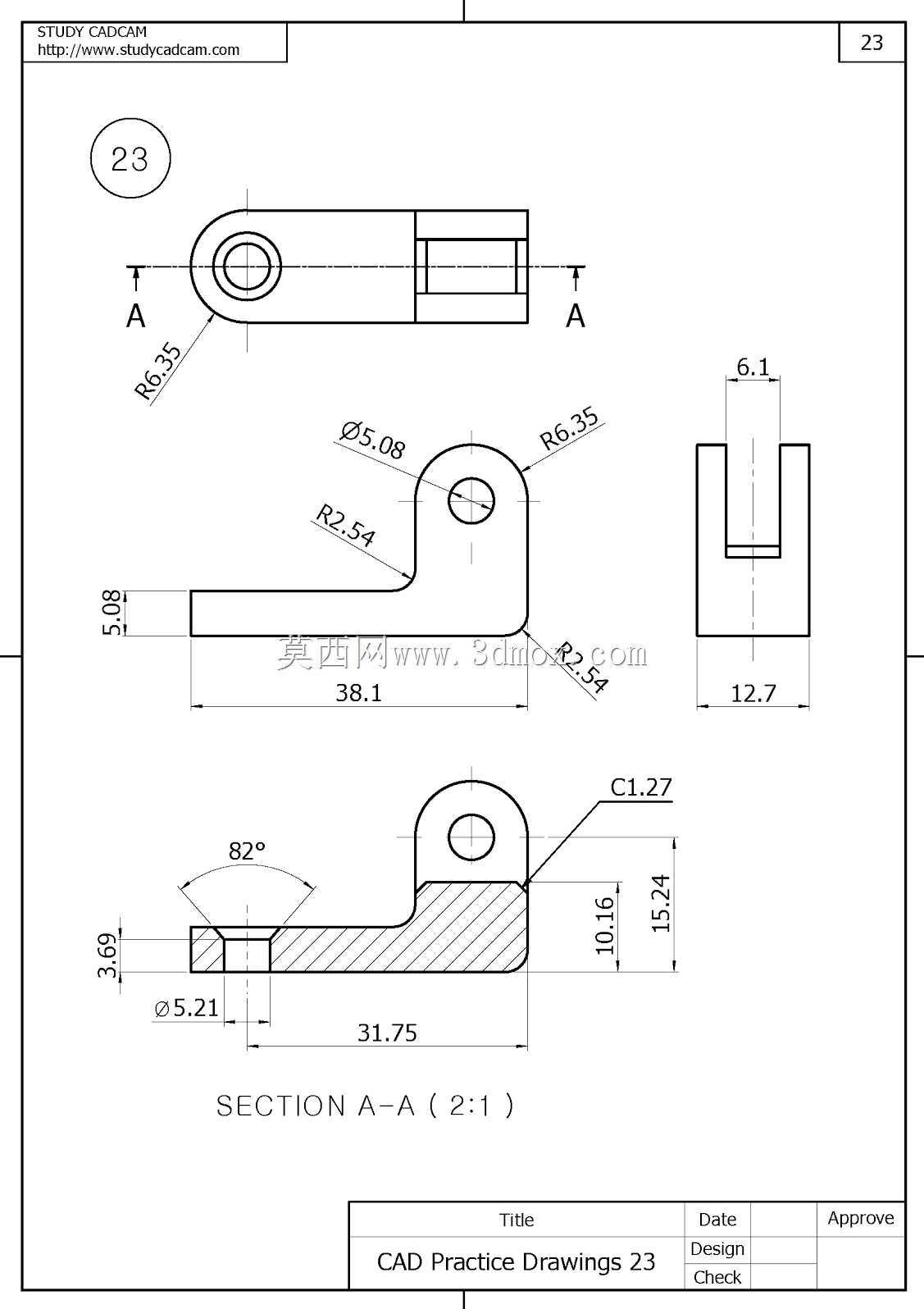

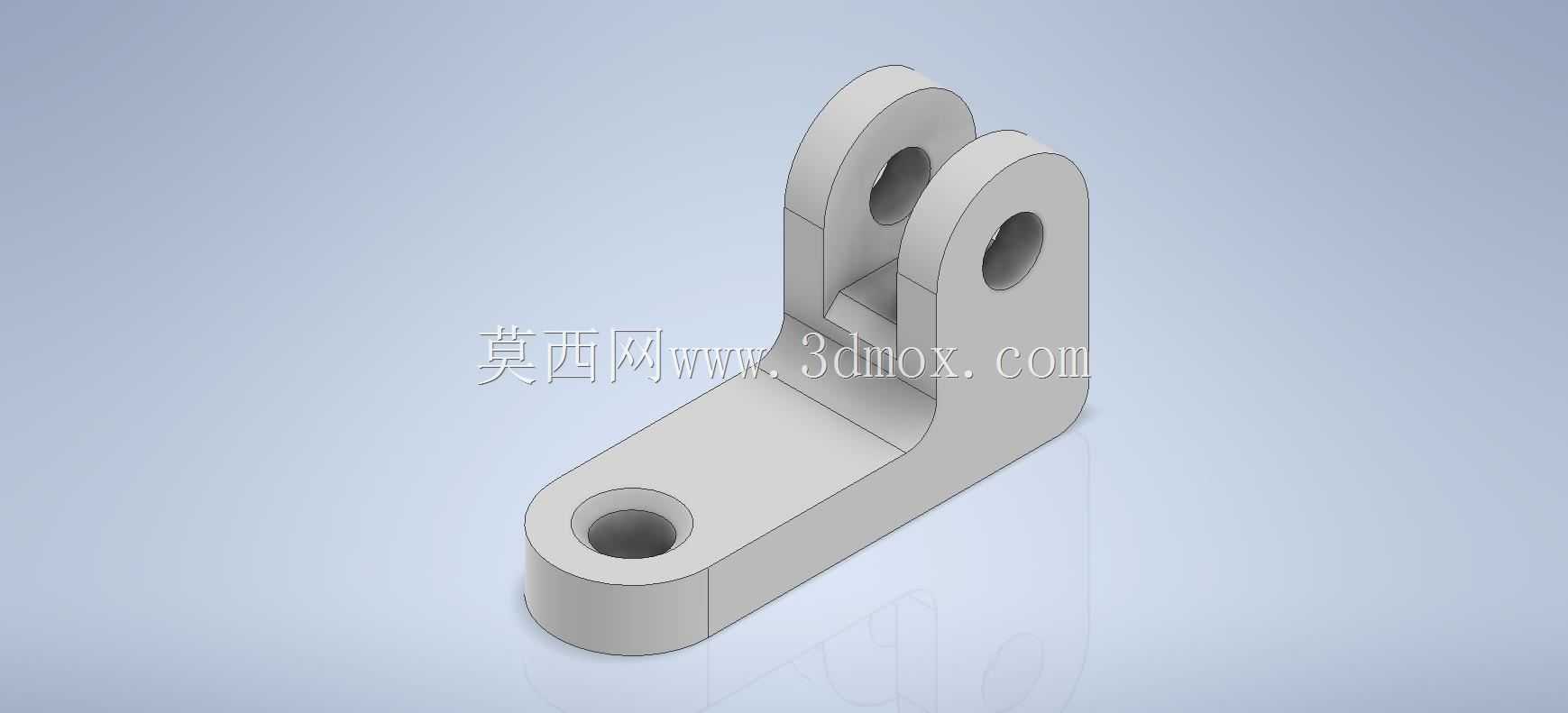

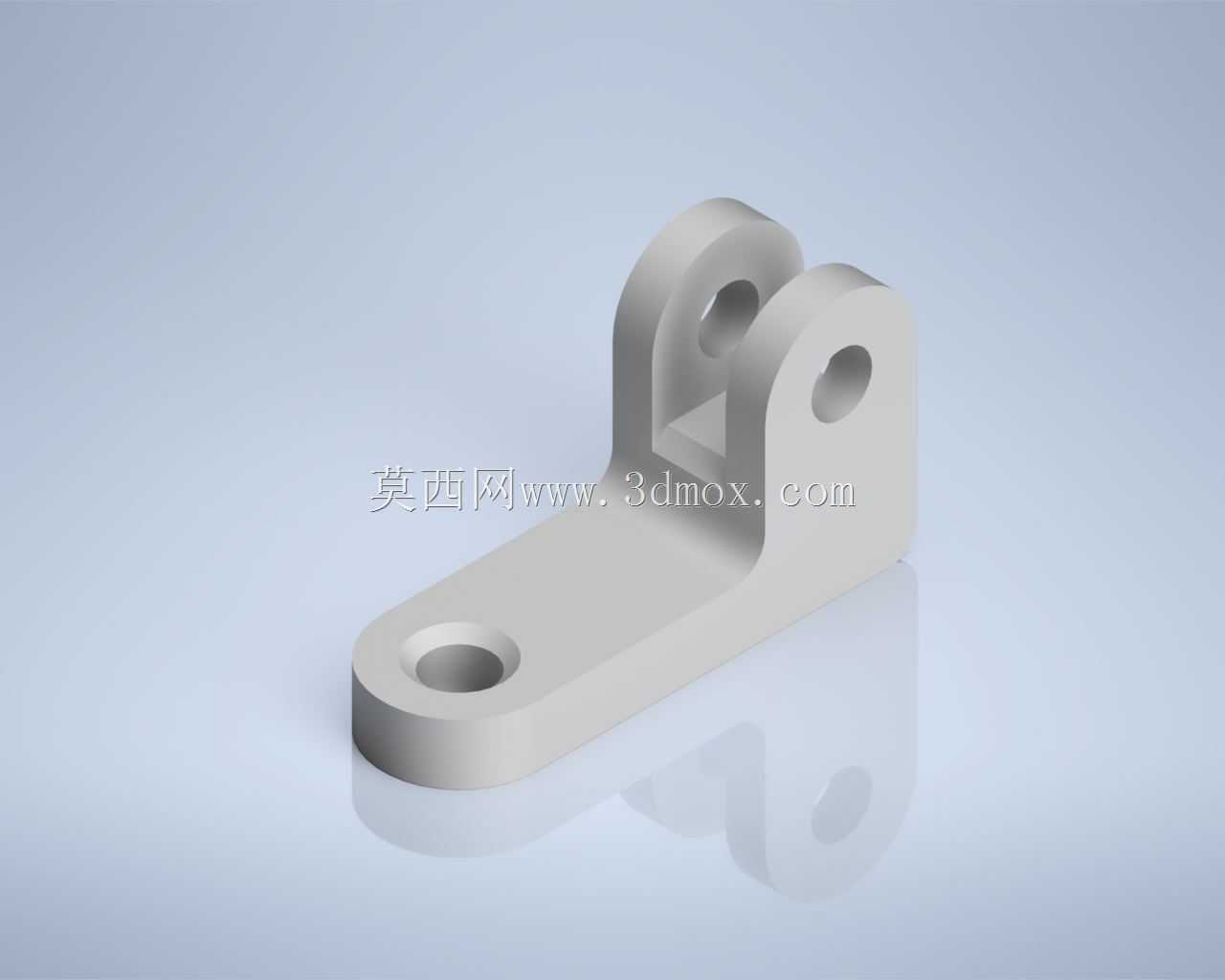

　　建模的时候要重点保证两个耳板上铰接孔的同轴度，公差控制在0.02mm以内，不然穿销轴的时候会出现别劲的情况，导致铰接转动不顺畅；底部安装面的平面度也要控制在0.03mm以内，保证支座固定在安装面上时不会出现翘曲，避免固定螺栓拧紧后零件产生变形。另外加强筋和耳板、安装板的连接处要做圆角过渡，圆角半径不小于2mm，减少应力集中，提升零件的疲劳强度，在长期承受交变摆动载荷的时候不容易出现断裂失效。
