锥台带法兰中空连接基座结构设计

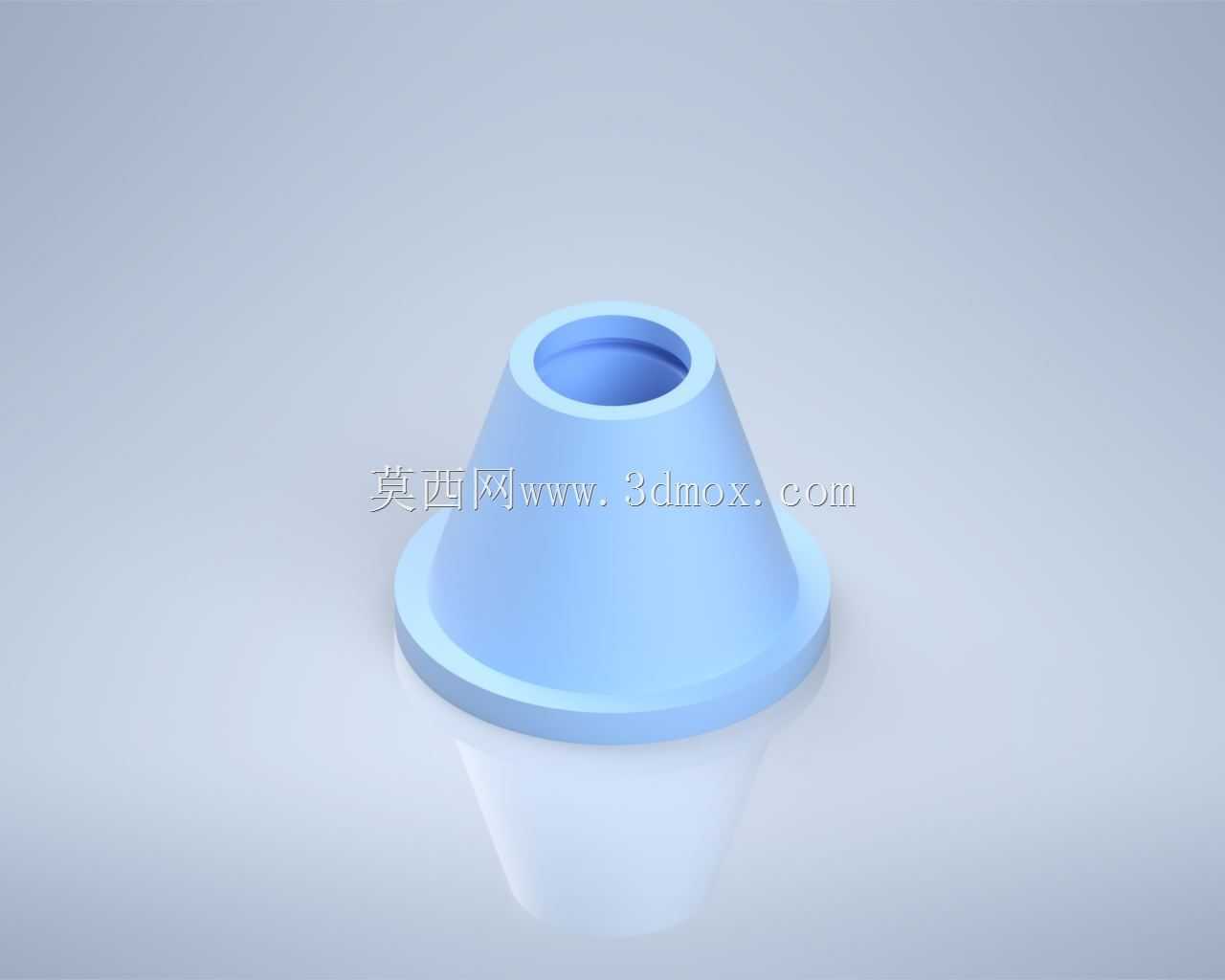

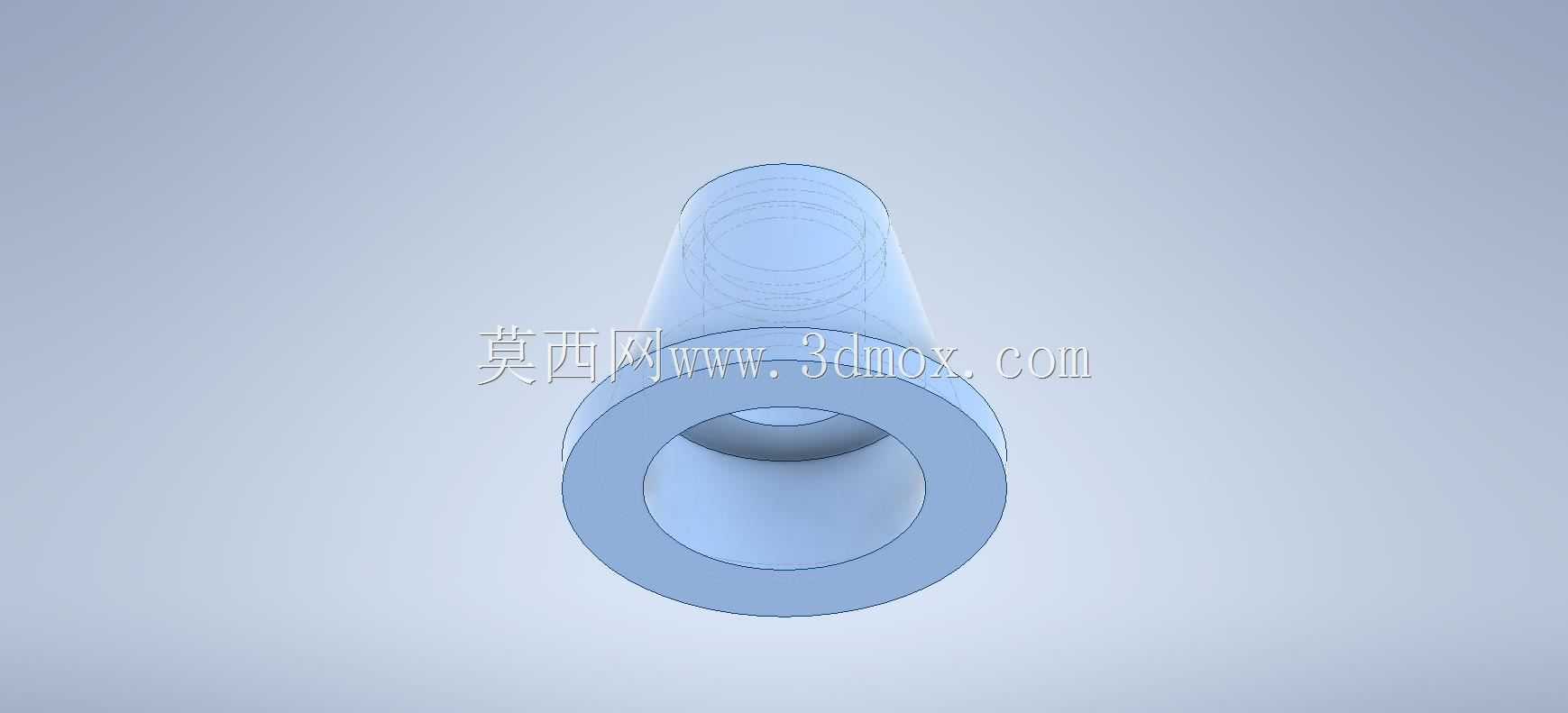

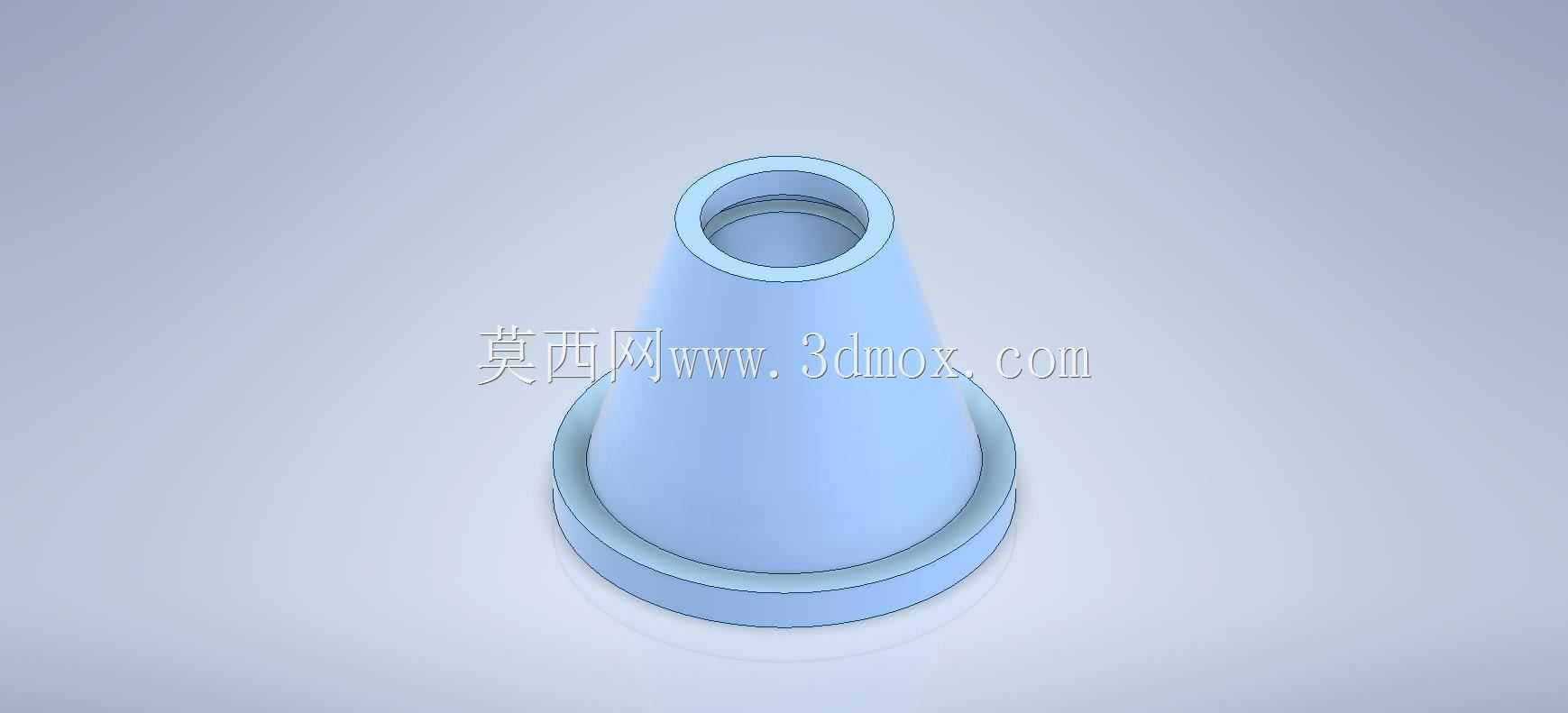

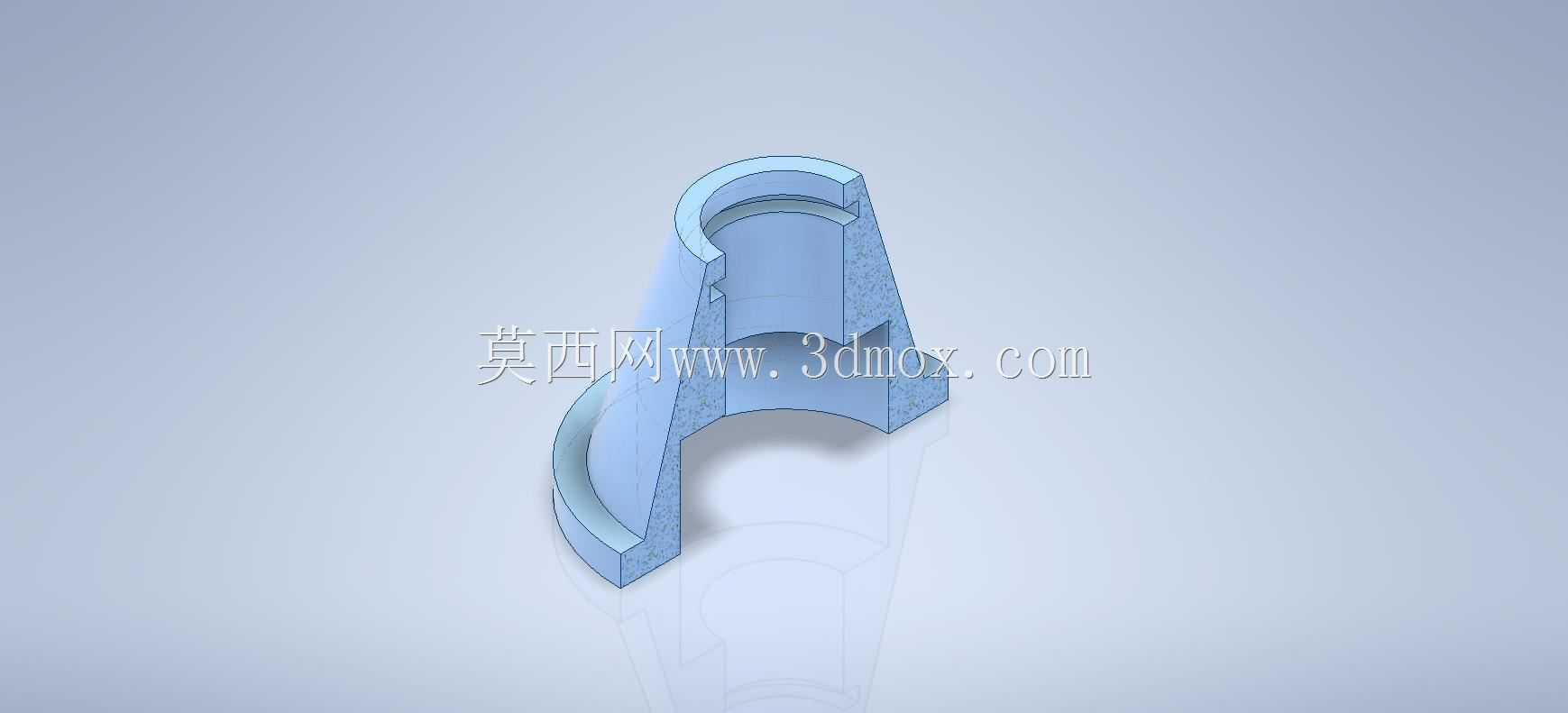

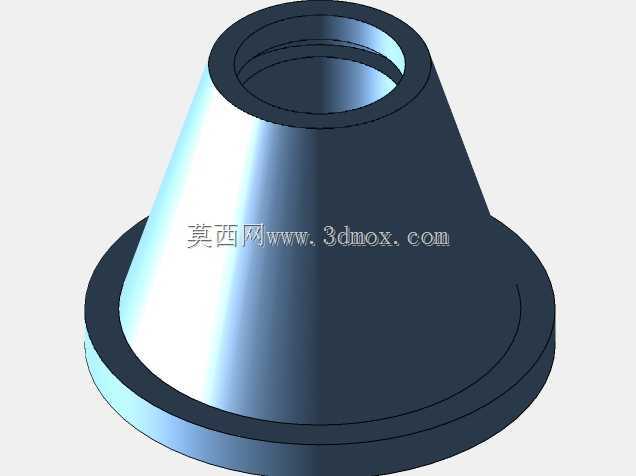

　　这类锥台带法兰的中空结构件，在流体管路接驳、小型传感元件安装基座、轻载气动回路过渡接头场景中应用十分广泛，日常做设备改造、小型实验台搭建时经常会遇到类似的结构需求。从结构本身来看，下部带延展法兰边，主要作用是提供安装贴合面，安装时法兰面完全贴紧安装基板，通过法兰边上的预留孔位穿入紧固件，就能实现整个零件的牢靠固定，不会因为上部锥台承受侧向力出现偏移，法兰边的厚度设计需要匹配所选紧固件的压紧力需求，太薄容易在拧紧时出现法兰翘曲，太厚则会不必要地增加整体重量和材料消耗。上部的锥台结构做了等壁厚中空设计，内壁是直筒通孔，从锥台顶端一直贯通到法兰底部，中空通道的作用是走流体介质、穿传感线路或者作为定位销的配合孔位，锥台的外壁斜度设计一方面是为了降低零件整体重量，相比等直径的直筒结构，锥台形态在保证顶端接口尺寸的前提下，能减少靠近法兰段的材料用量，另一方面斜度外壁也能避免零件在安装空间内和周边相邻构件发生干涉，很多紧凑安装空间里，周边的管路、线束排布密集，带斜度的外壁能留出足够的安全间隙，不会出现装配时剐蹭周边元件的问题。

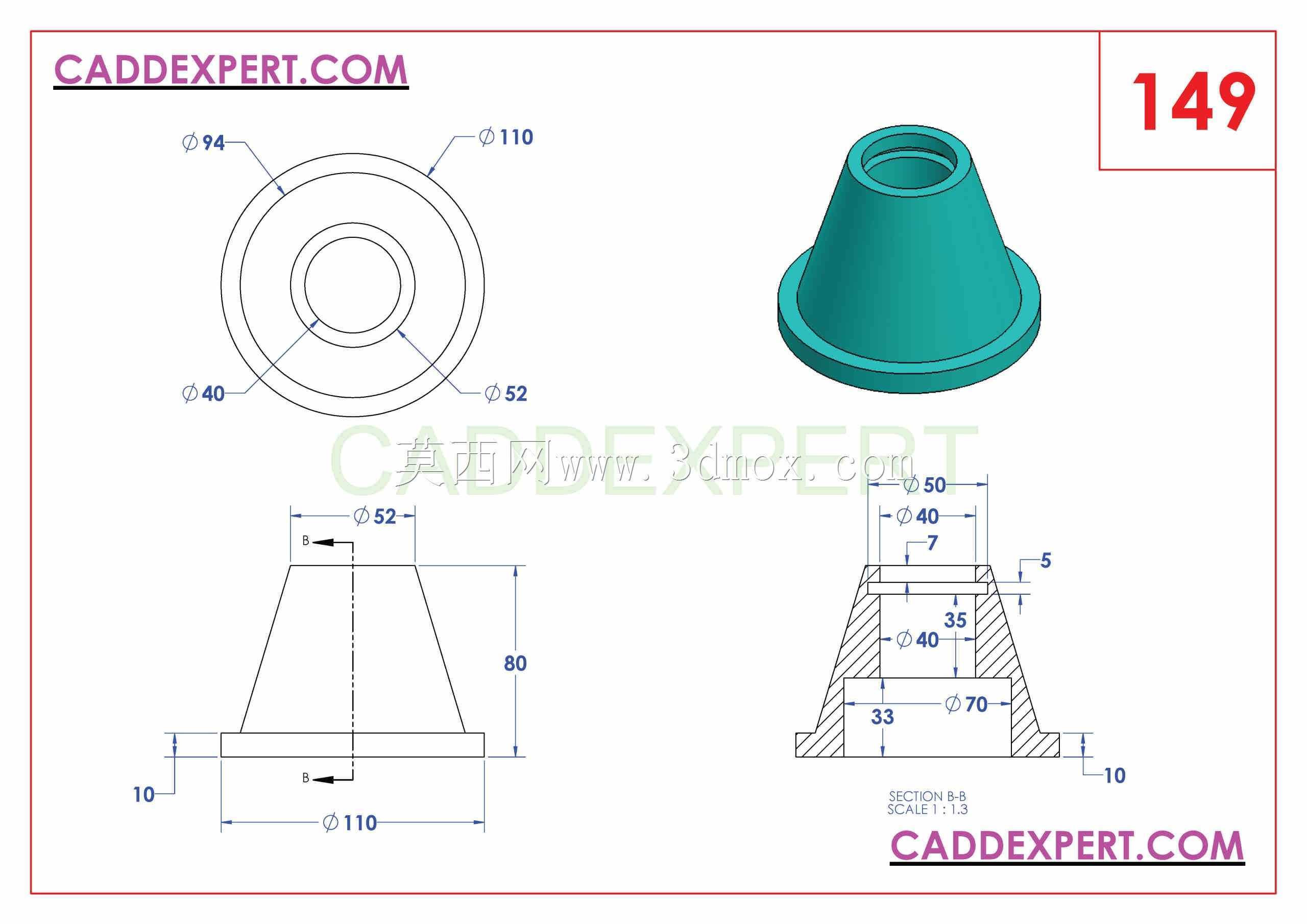

　　做这类结构的三维建模时，首先要确定的是安装边界尺寸：法兰的外径需要匹配安装位的预留空间，不能超出安装基板的可用贴合范围，法兰底部的贴合面要做平面度要求，保证安装后不会出现缝隙导致介质泄漏或者固定不稳；中空内孔的直径要根据实际通流或者穿线的需求确定，内壁要保证足够的光洁度，如果是走流体的场景，内壁粗糙度要控制在合理范围，减少介质流动的阻力，如果是穿线场景则要做孔口倒角，避免穿线时割破线缆绝缘层。锥台的锥度选择需要结合受力情况来定，如果零件顶端需要外接其他管路接头或者元件，锥度不能太大，否则顶端的接口壁厚会过薄，连接时容易出现开裂，锥度太小则失去了减重和避干涉的作用，一般这类小型过渡件的锥度控制在1:10到1:5之间比较合适，既能保证顶端接口有足够的连接强度，也能兼顾下部的结构稳定性。

　　从实际使用的功能特性来看，这类零件大多采用注塑或者机加工方式生产，如果是用于常压流体回路，选用工程塑料注塑生产就能满足强度需求，成本低重量轻，如果是用于有一定压力的气动或者低压液压回路，则需要选用铝合金或者不锈钢材质机加工，保证足够的耐压强度。安装时法兰面和安装基板之间可以根据密封需求加装密封垫片，中空通道两端的孔口都要做倒角处理，一端对接上部外接元件，一端对接基板下方的通路，保证介质或者线路能顺畅通过。另外这类结构做建模练习的时候，很容易忽略壁厚的均匀性问题，锥台段的壁厚要和法兰边的衔接位置做圆角过渡，避免出现应力集中，不然零件在承受压力或者温度变化时，很容易在壁厚突变的位置出现开裂。还有法兰上的安装孔位，要根据实际安装的紧固件尺寸确定孔距，孔位要做均匀排布，保证拧紧时法兰面受力均匀，不会出现单侧压紧导致的倾斜问题。很多新手做这类结构的时候，容易把锥台和法兰的衔接位置做直角连接，实际生产中不管是注塑还是机加工，直角位置都会存在应力集中，而且注塑件直角位置容易出现缩痕，影响外观和结构强度，所以衔接位置必须做合理的圆角过渡，圆角半径一般取壁厚的0.5到1倍，既能缓解应力集中，也能改善加工工艺性。

　　在实际选型应用的时候，还要考虑零件的工作环境，如果是在有腐蚀介质的环境下使用，材质要选用耐腐蚀的工程塑料或者不锈钢，表面不需要额外做涂装处理，如果是普通干燥环境下的安装基座，选用普通ABS或者铝合金就足够。另外中空内孔的尺寸公差要根据配合需求确定，如果是和外接接头做间隙配合，公差可以放得稍宽，如果是做密封配合，则要严格控制内孔的尺寸精度和圆度，保证密封件能有效贴合，不会出现泄漏。这类结构虽然看起来简单，但是在小型自动化设备、实验检测装置、民用流体管路里的用量非常大，结构设计的合理性直接影响整个回路或者安装位的可靠性，建模的时候不能只看外观形态，要结合实际安装、加工、使用的全流程需求去调整各个尺寸参数，保证做出来的模型能直接用于实际生产，而不是仅仅停留在外观造型层面。
