双立板带孔安装支座结构设计方案

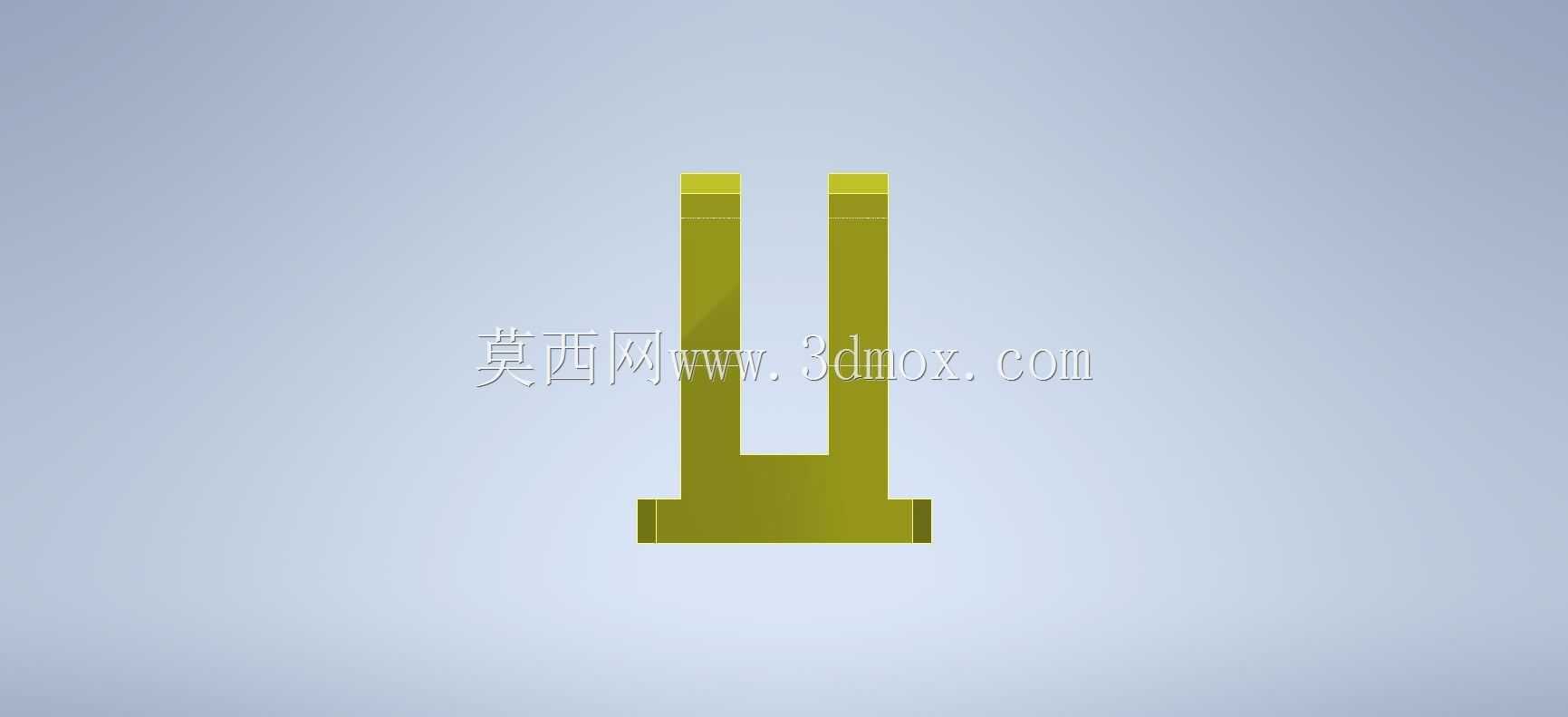

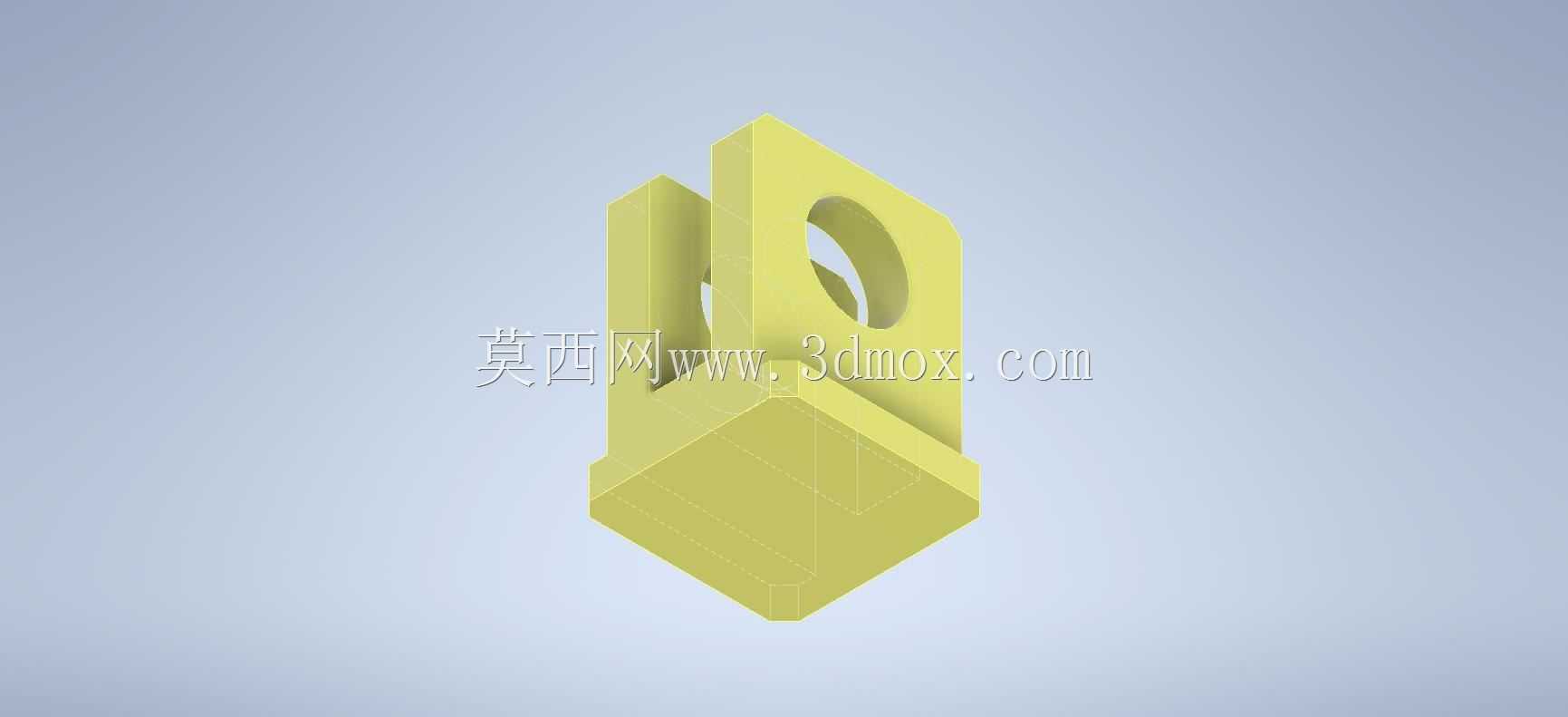

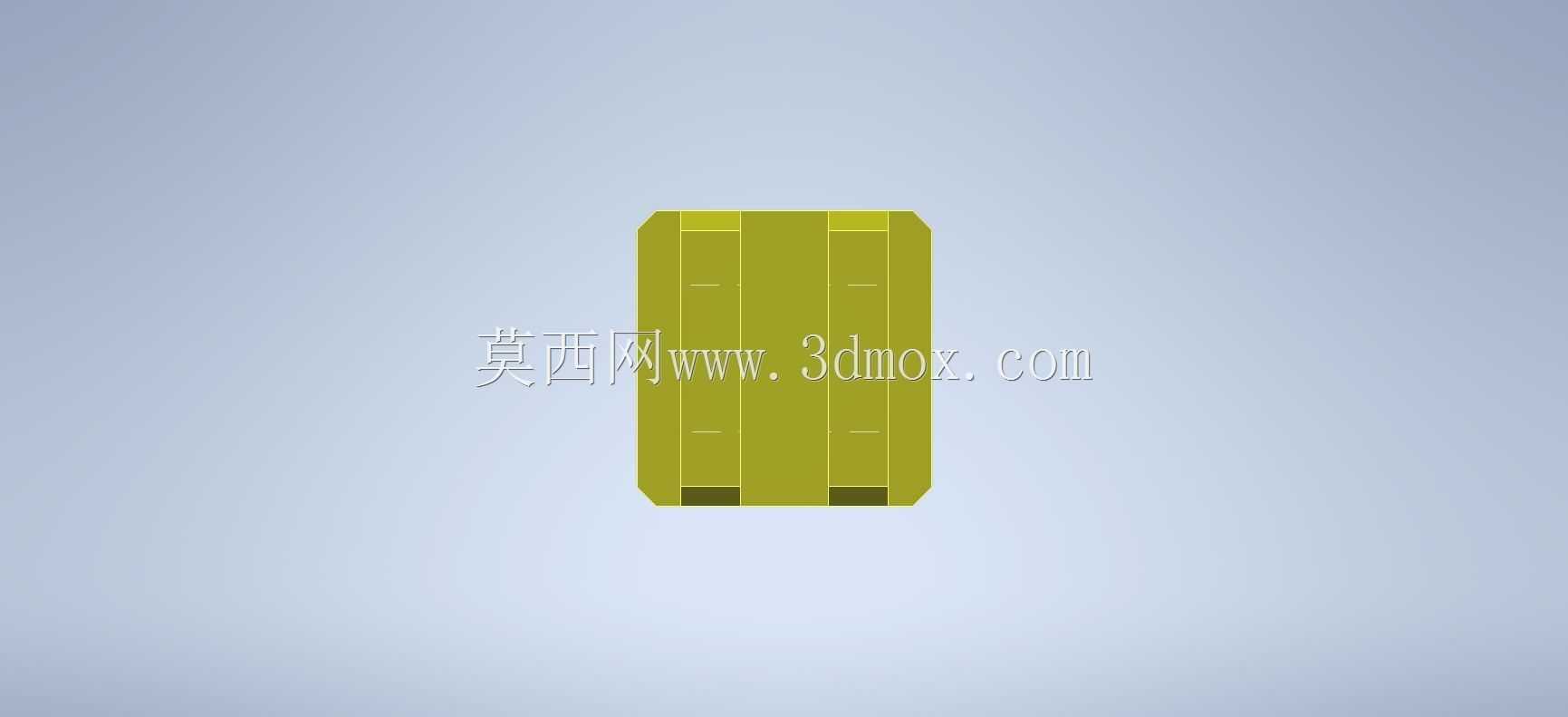

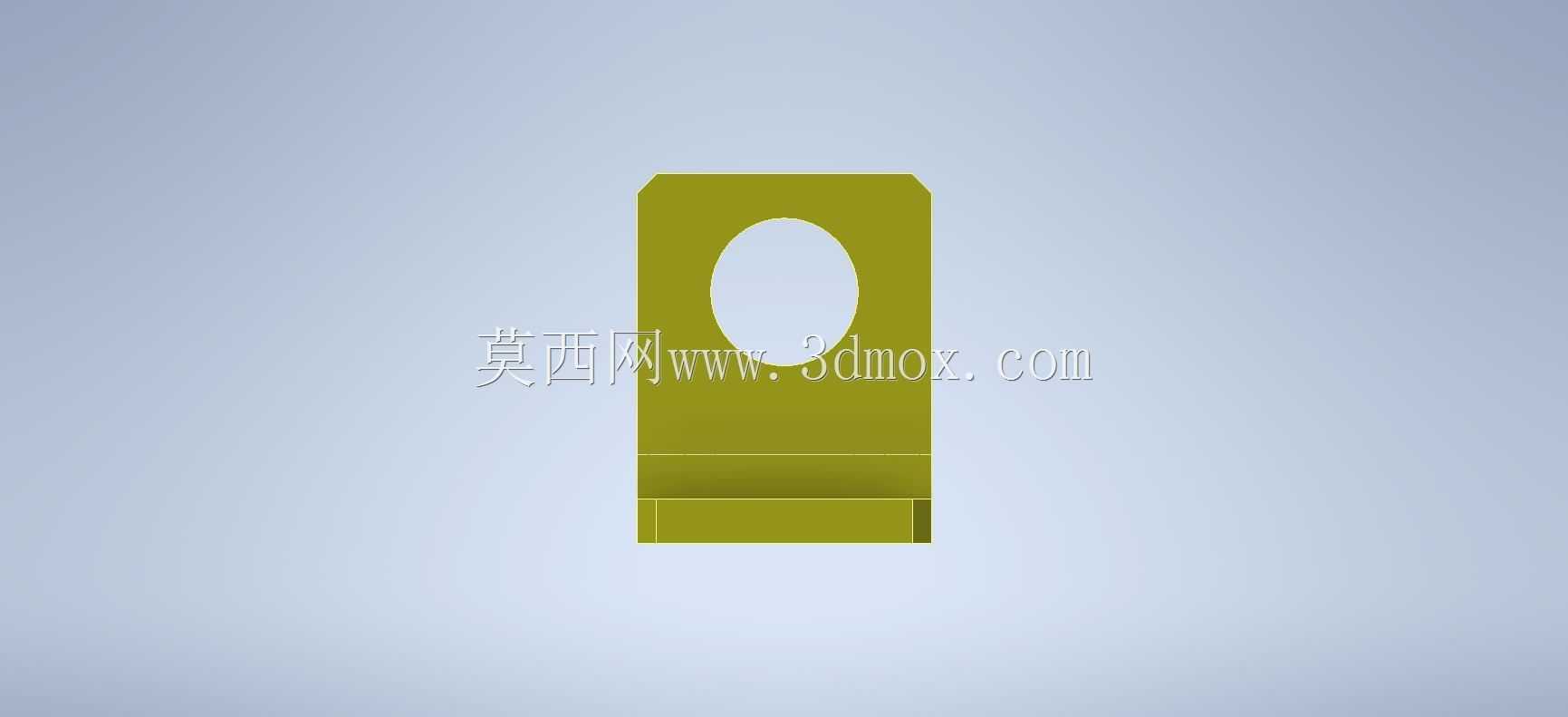

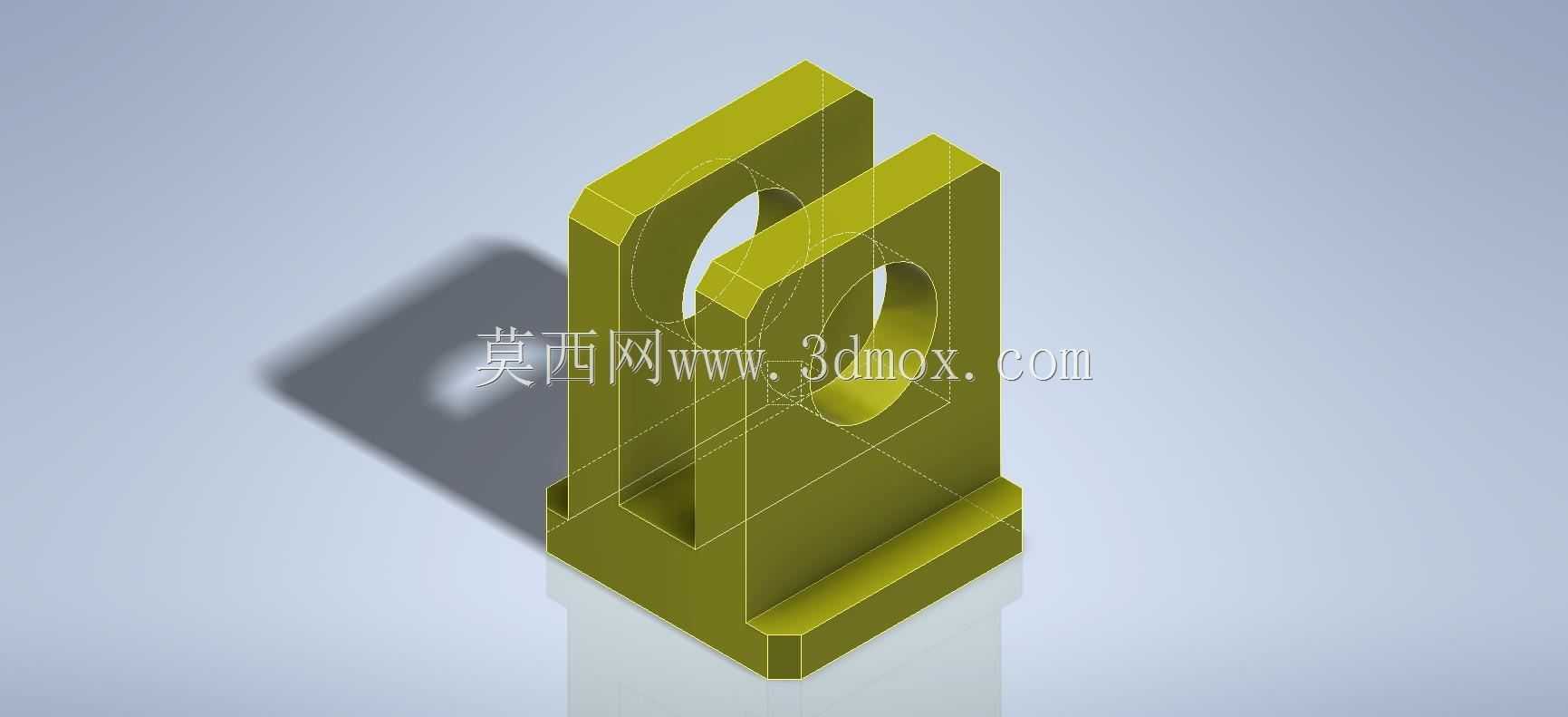

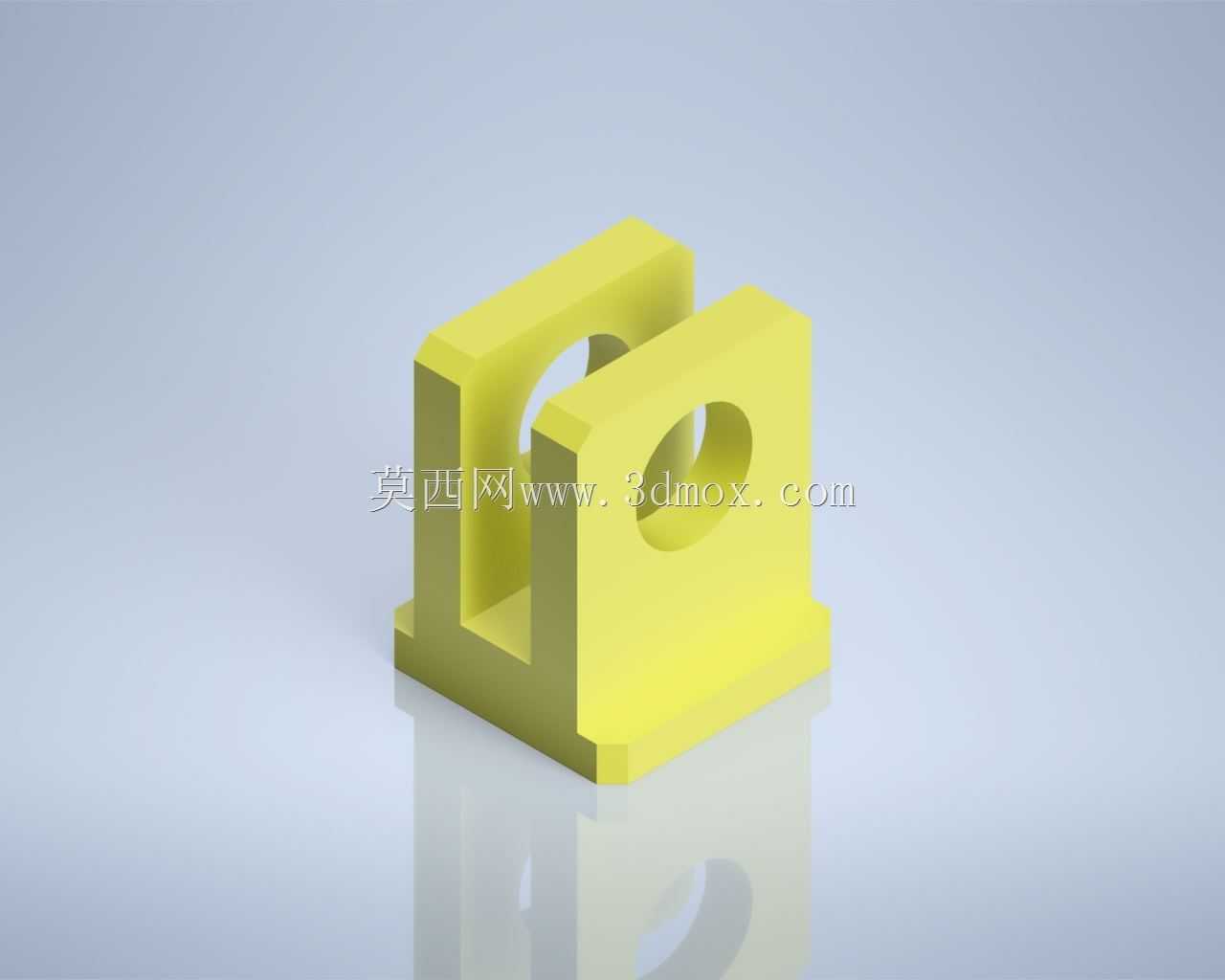

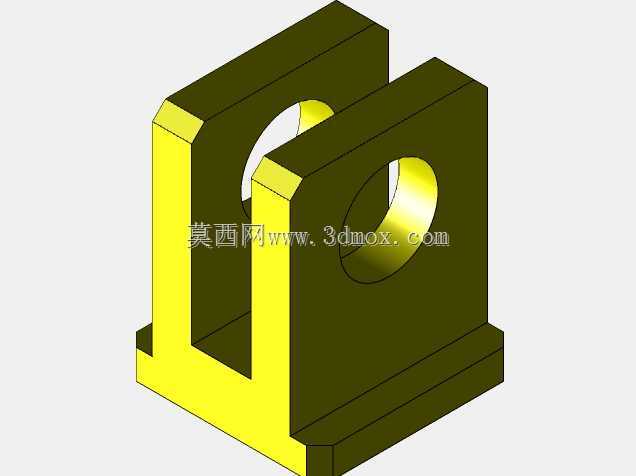

　　该双立板带孔安装支座属于机械系统中典型的支撑定位类构件，在各类工业设备的装配链路中承担着承载、定位、连接相邻功能部件的核心作用，常见于轻工输送线的侧边导向组件安装、小型检测设备的探头固定支架、教学实训台的功能模块挂载基座等场景，其结构设计完全围绕实际装配中的受力需求、安装便捷性、空间适配性展开。从结构形态来看，构件底部为一体化成型的矩形安装底板，底板上平面垂直设置两块平行排布的立式支撑板，两块立板的中上部同轴加工有贯通式圆形通孔，立板与底板的衔接位置做了等半径圆弧过渡处理，避免直角连接处的应力集中问题，整体采用对称式布局，受力传递路径清晰均匀。在实际应用场景中，这类支座的核心功能是为穿装在同轴通孔内的销轴、导杆、

　　检测探头等部件提供稳定的支撑基础，底部的矩形底板可通过螺栓紧固在设备的安装基准面上，两块平行立板之间的预留间隙可容纳被支撑部件的连接端，既能够限制被支撑部件的径向窜动，也可通过通孔与穿装部件的配合精度控制，保证被支撑部件的回转或滑动动作平稳顺畅。设计过程中，首先需要明确支座的额定承载载荷，根据载荷大小核算底板的厚度、立板的厚度以及通孔的直径参数，确保在最大静载荷与常规动载荷工况下，构件不会出现塑性变形或断裂失效；其次要考虑安装边界的空间限制，底板的长宽尺寸需要匹配设备安装面的预留螺孔间距，两块立板的间距要适配被连接部件的端部宽度，立板的总高度需要满足被支撑部件的安装高度要求，避免出现装配干涉问题；同时，

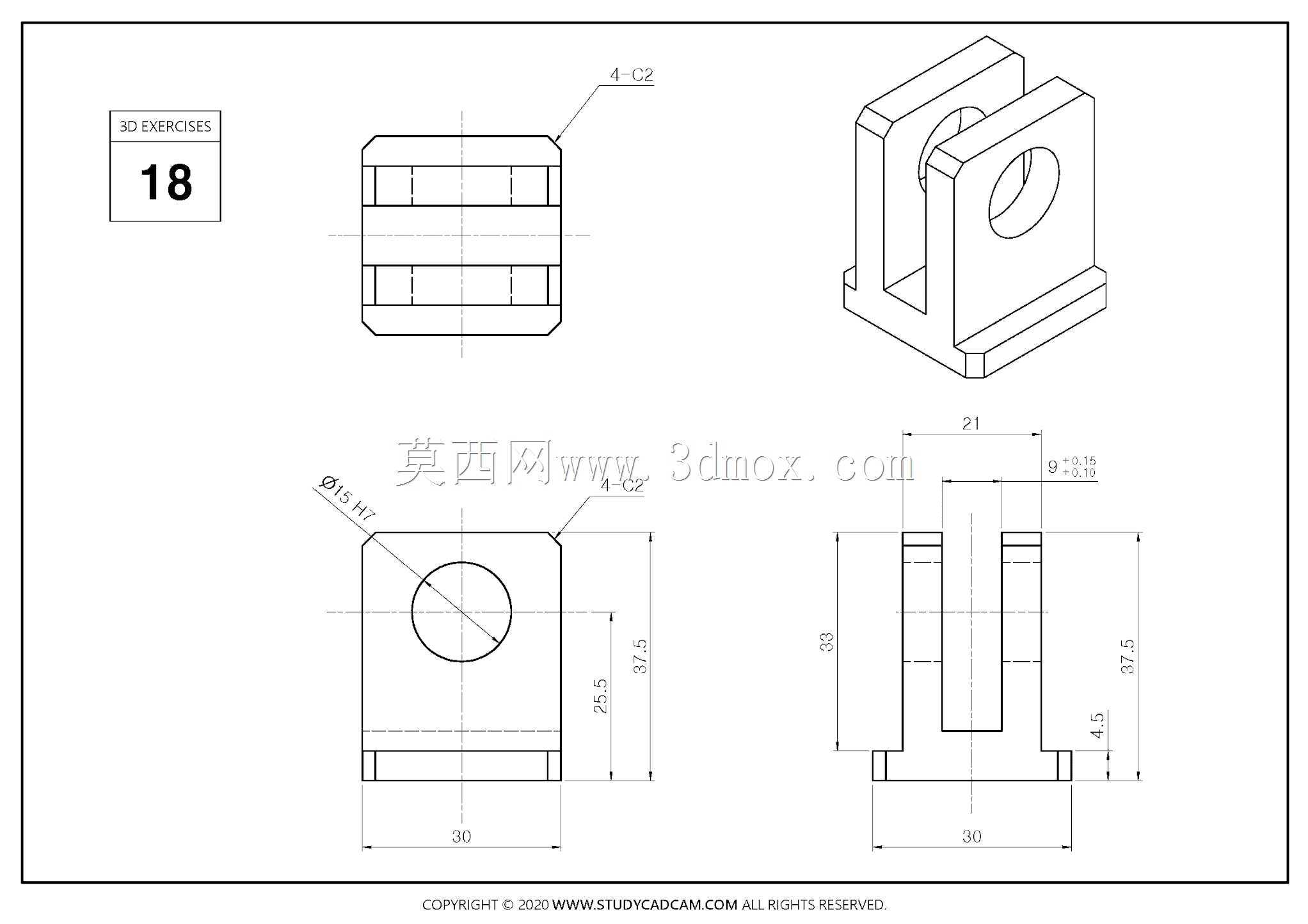

　　立板与底板的过渡圆角设计需要结合加工工艺确定，采用铣削加工时圆角半径不能小于刀具的最小加工半径，采用铸造工艺时圆角半径需要符合铸造工艺的拔模与壁厚均匀要求，防止出现铸造缺陷。从外形尺寸与安装边界的适配逻辑来看，这类支座的底板通常会设置四个沉头安装孔，分布在底板的四个角位置，沉头孔的深度需要保证螺栓安装后螺栓头不高出底板上平面，避免影响立板侧的部件装配；同轴通孔的尺寸公差通常根据配合需求选定，如果是用于回转销轴的支撑，通孔可采用H7级公差，与销轴形成间隙配合保证转动灵活，如果是用于固定检测类部件，通孔可采用H8级公差，配合紧定螺钉实现部件的位置锁定；两块立板的平行度公差需要控制在0.05mm以内，同轴通孔的同轴度公差控制在0.

　　03mm以内，避免穿装部件时出现卡滞、别劲的问题，长期运行下也能减少部件的偏磨损耗。在实际选型应用中，这类支座的材质通常根据使用环境选定，常规工业环境下采用Q235碳素结构钢加工后做发黑防锈处理即可，有耐腐蚀要求的场景可采用304不锈钢材质加工，有轻量化要求的场景也可采用高强度铝合金一体铣削成型，不同材质的选型直接对应构件的壁厚参数调整，铝合金材质的构件需要适当增加底板与立板的厚度，弥补材质强度与钢材的差距，保证整体承载能力满足使用要求。这类构件虽然结构形态简单，但在小型自动化设备、教学实训装置、轻工机械的装配中应用频次极高，其设计合理性直接影响整套设备的运行稳定性，设计过程中需要摒弃冗余结构，在保证结构强度的前提下尽可能压缩构件的整体体积，减少材料占用，同时要兼顾加工工艺性，避免出现难以加工的特殊结构，降低生产制造成本。
