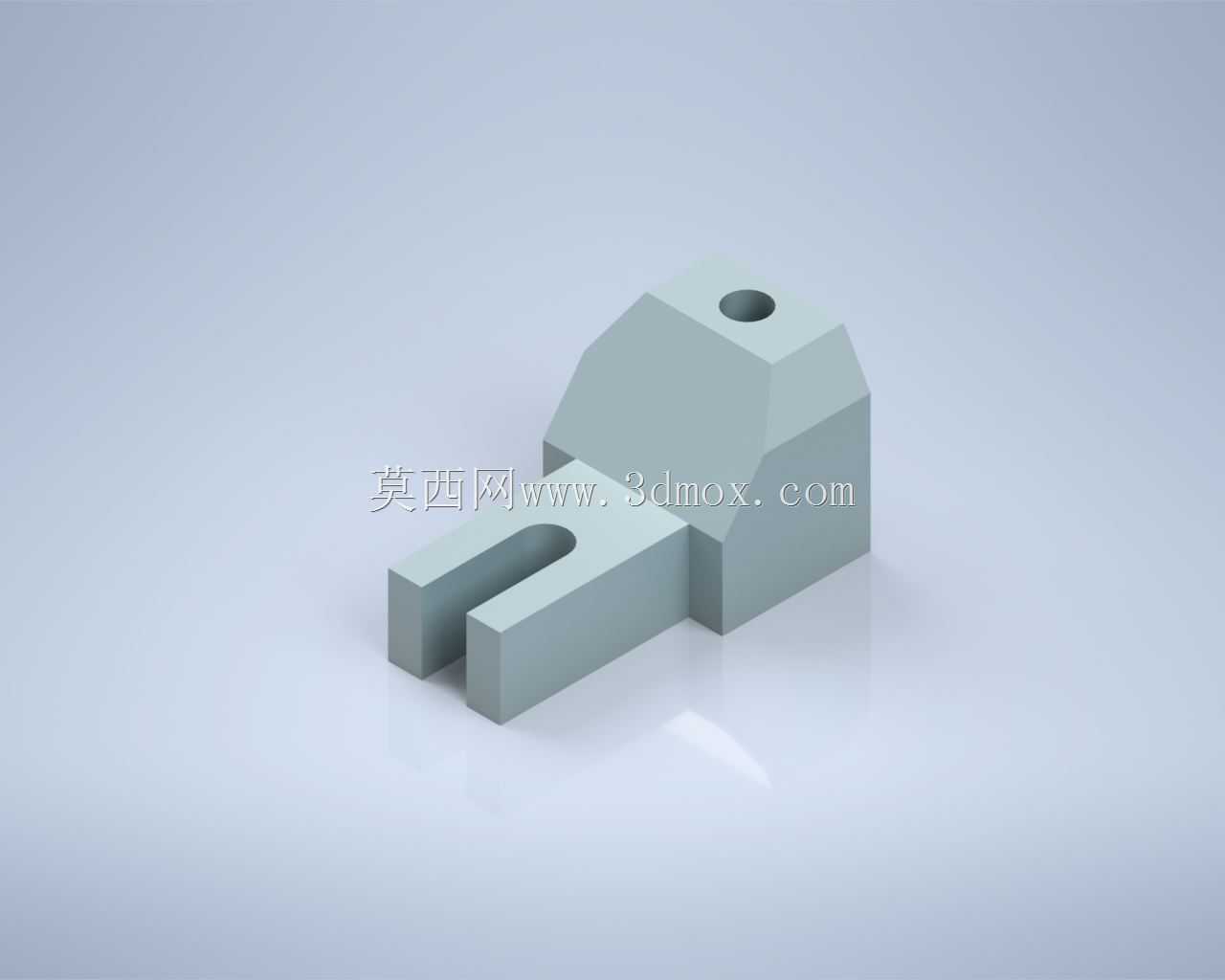

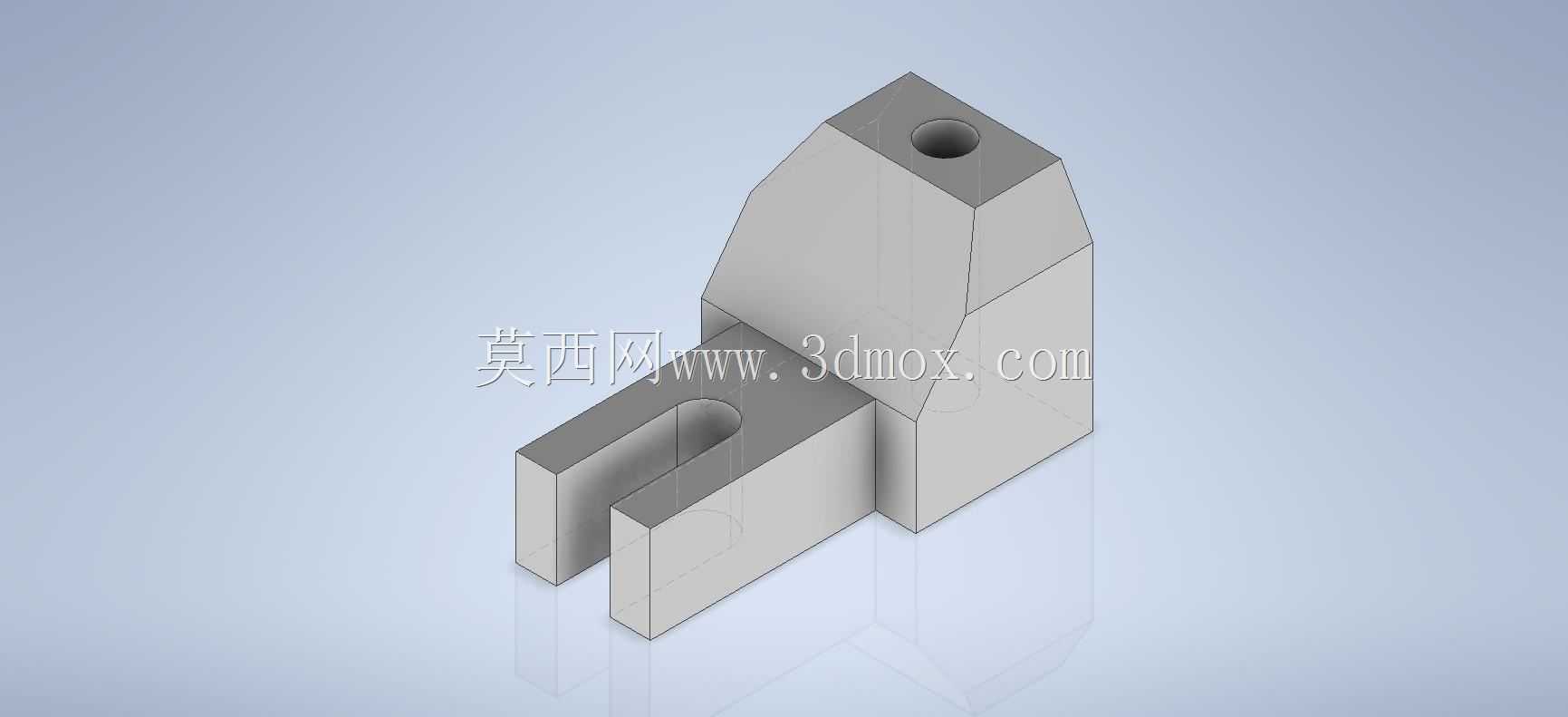

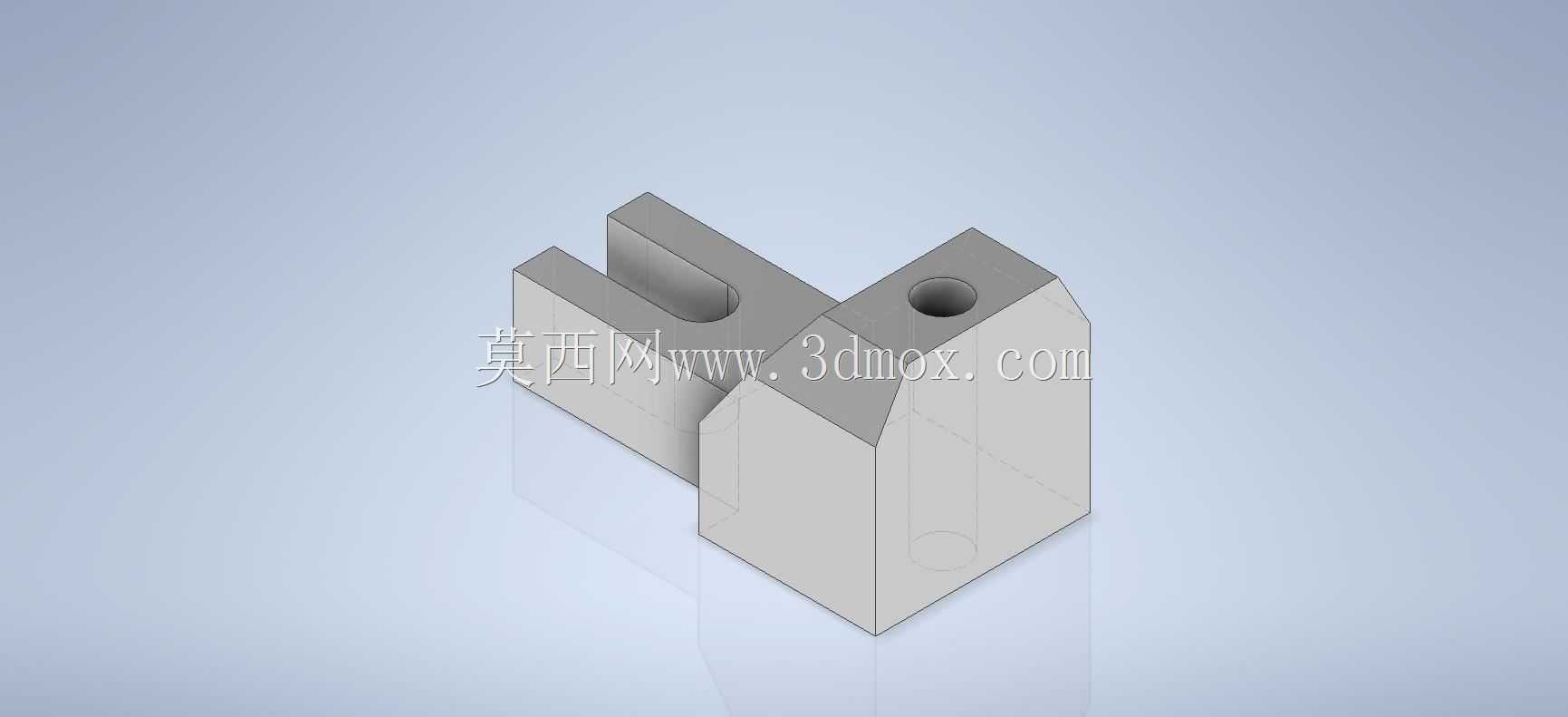

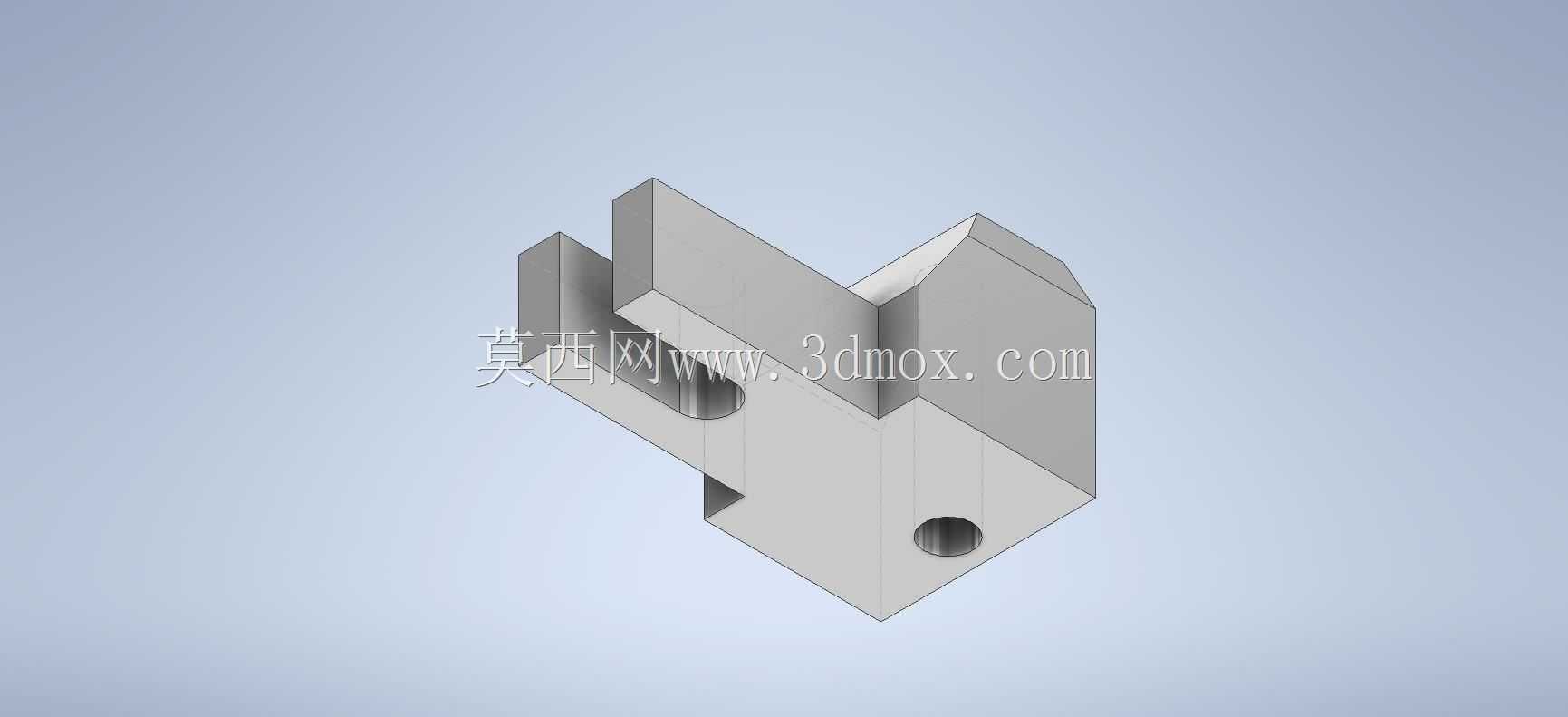

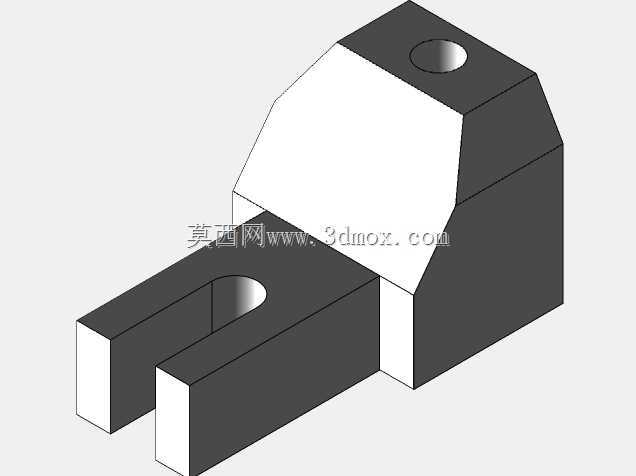

这类带单侧开槽与顶部定位孔的块状连接基座,在轻工自动化输送线的侧边挡料定位机构、小型工装夹具的可调式安装座场景中十分常见,日常做三维建模练习时也常作为基础特征训练载体。从实际使用场景来看,这类零件多作为中间连接载体,一侧的U型开槽主要用于穿装紧固螺栓,实现安装位置的横向微调,适配不同工位的安装孔位偏差,不需要重新在安装基板上打孔就能完成位置调整,能大幅降低现场装配的返工率;顶部的沉孔结构则用于安装定位销或者紧定螺钉,用来固定上方搭载的小型检测元件、挡块或者导向件,保证搭载部件的安装位置精度,避免设备运行过程中出现移位。
从设计思路上拆解这个零件,首先要确定整体的安装边界,零件底部为平整安装面,需要和安装基板完全贴合,因此建模时首先要保证底面的平面度要求,避免安装时出现翘曲,影响连接稳定性。主体的斜切结构并非单纯的造型设计,一方面是为了避让相邻安装的其他零部件,避免装配时出现干涉,另一方面也能减少零件整体重量,在满足结构强度的前提下降低材料消耗,适合批量加工时的成本控制。单侧伸出的带槽臂结构,槽宽需要匹配常用的内六角螺栓外径,槽的长度要覆盖实际需要的调整行程,一般这类小型基座的调整行程控制在15-25mm区间即可满足多数轻工设备的工位调整需求,槽的两端做圆弧过渡,避免应力集中,防止螺栓锁紧时槽口出现开裂变形。

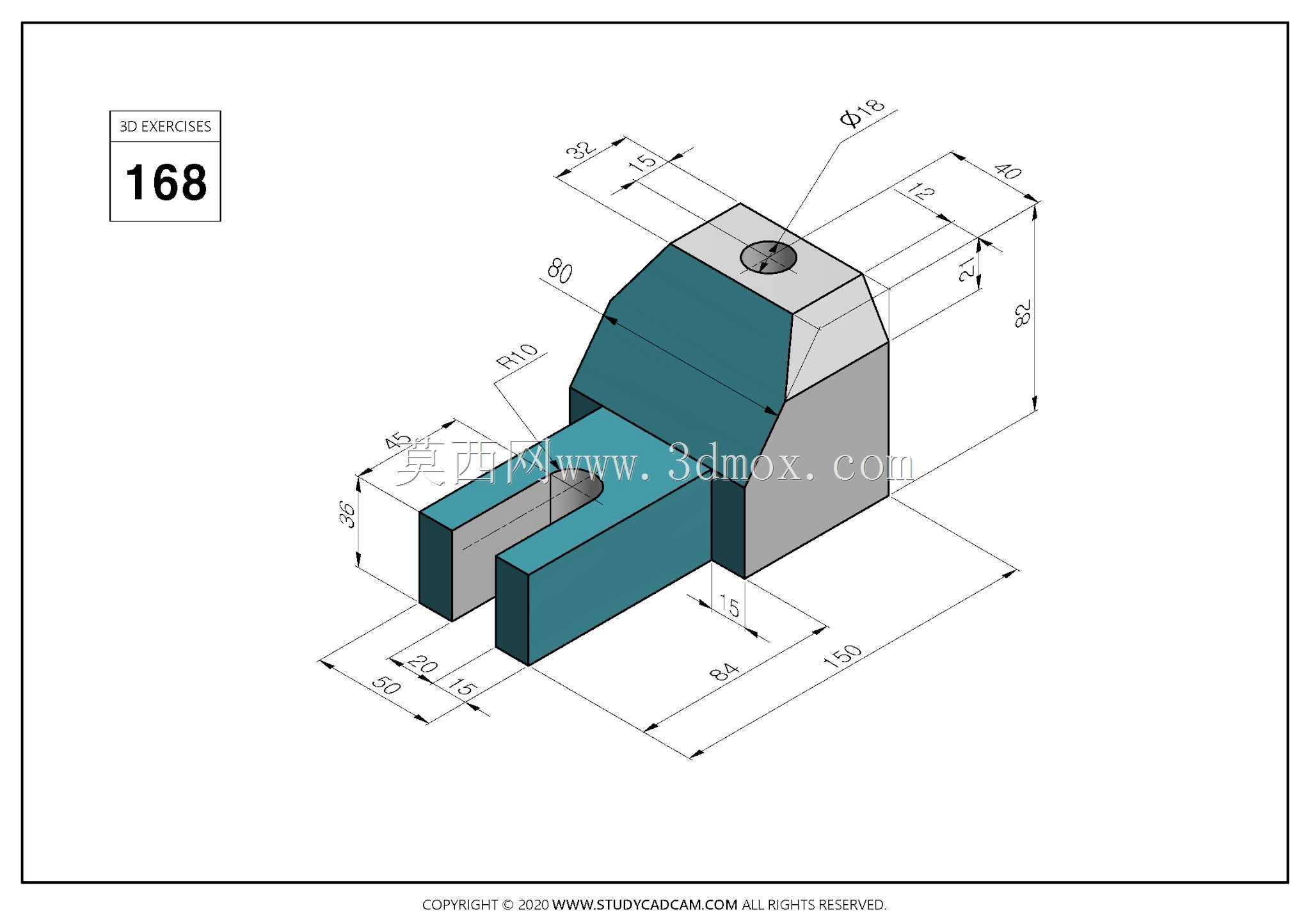

尺寸设计上,这类小型连接基座的整体长度一般控制在60-80mm区间,宽度在30-40mm,主体高度在25-35mm,属于小型安装连接件,适配M6或者M8规格的紧固螺栓,顶部的定位孔直径根据搭载的销钉尺寸确定,一般为5-8mm,孔深不低于10mm,保证定位销的配合长度足够,不会出现松脱。零件的所有棱边都做了0.5-1mm的倒角处理,一方面是去除机加工产生的毛刺,避免装配时划伤操作人员,另一方面也能减少应力集中,提升零件的抗疲劳强度,在设备长期运行产生振动的工况下,不会因为棱边应力集中出现开裂。
建模过程中,这类零件适合采用基础特征叠加的方式完成,首先绘制主体的拉伸草图,完成基础块体的创建,之后通过拉伸切除做出单侧的U型开槽,再对主体上部做斜向拉伸切除形成斜面结构,最后添加顶部的安装孔,完成所有特征后统一做倒角处理。建模时需要注意各个特征的尺寸基准统一,全部以底面作为高度方向的基准,以零件的对称中心面作为横向基准,保证后续出工程图时尺寸标注清晰,加工人员能够快速识别各个尺寸的定位关系,减少加工时的尺寸误差。实际加工时这类零件多采用铝合金或者45号钢材质,铝合金材质适合对重量有要求的自动化设备场景,45号钢则适合负载更大、需要更高连接强度的工装场景,表面可根据使用需求做阳极氧化或者发黑处理,提升防锈能力与表面耐磨性。
在实际装配使用时,首先将基座底面贴合在安装基板上,将螺栓穿过U型槽预紧在基板的T型槽或者预制螺纹孔内,根据实际工位需求调整基座的横向位置,位置确认后锁紧槽内的螺栓,之后将上方需要搭载的部件通过顶部的定位孔完成定位,再用紧定螺钉锁紧即可完成装配。这种结构的优势在于调整灵活,安装便捷,不需要复杂的加工工艺就能完成制造,成本低廉,同时结构强度足够应对多数轻载工况的连接需求,在小型自动化设备、教学实训工装、检测设备的安装结构中应用十分广泛,也是机械三维建模入门阶段非常典型的练习案例,能够帮助初学者掌握拉伸、切除、倒角、孔特征等基础建模命令的使用,同时理解机械连接零件的设计逻辑,建立尺寸基准、装配干涉、加工工艺相关的工程思维。
