多孔连接式异形安装固定基座结构设计

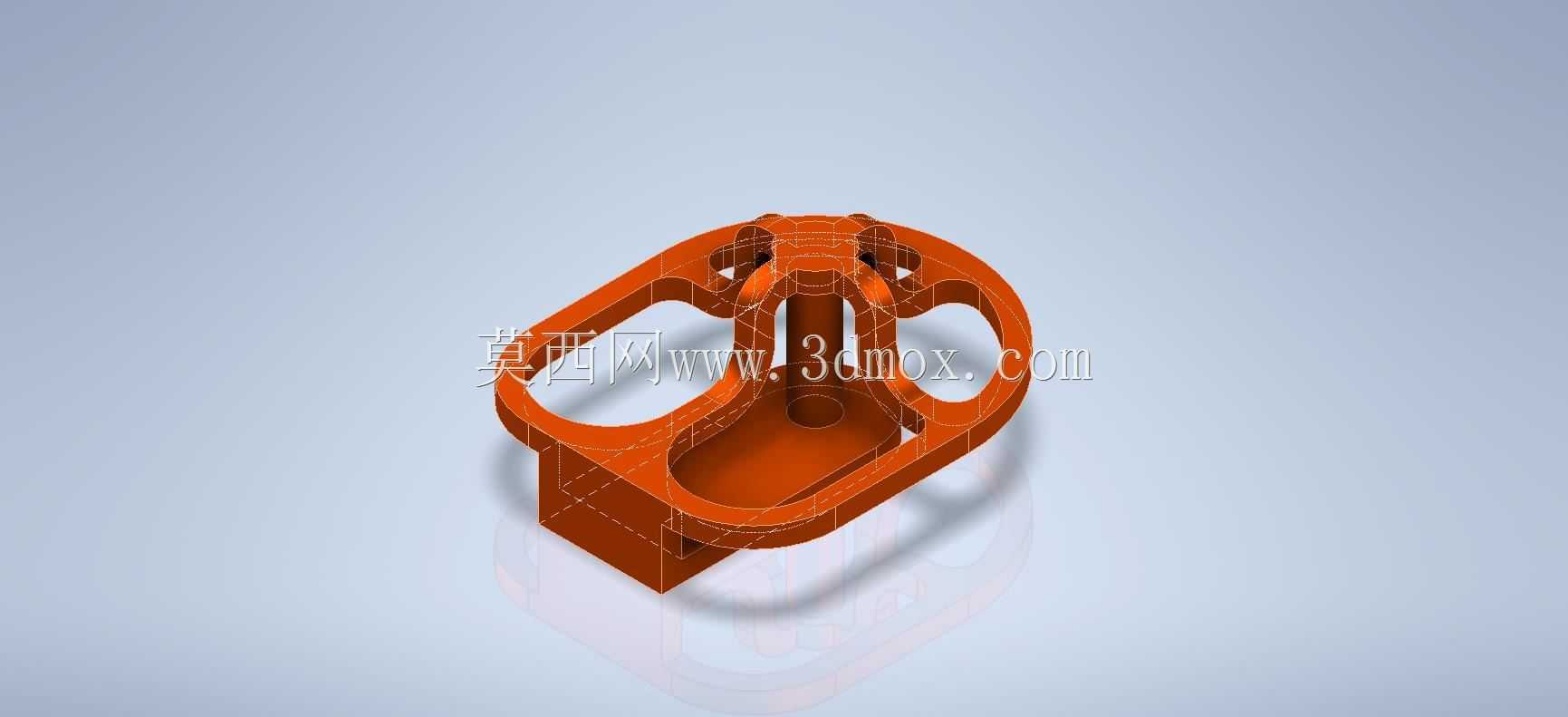

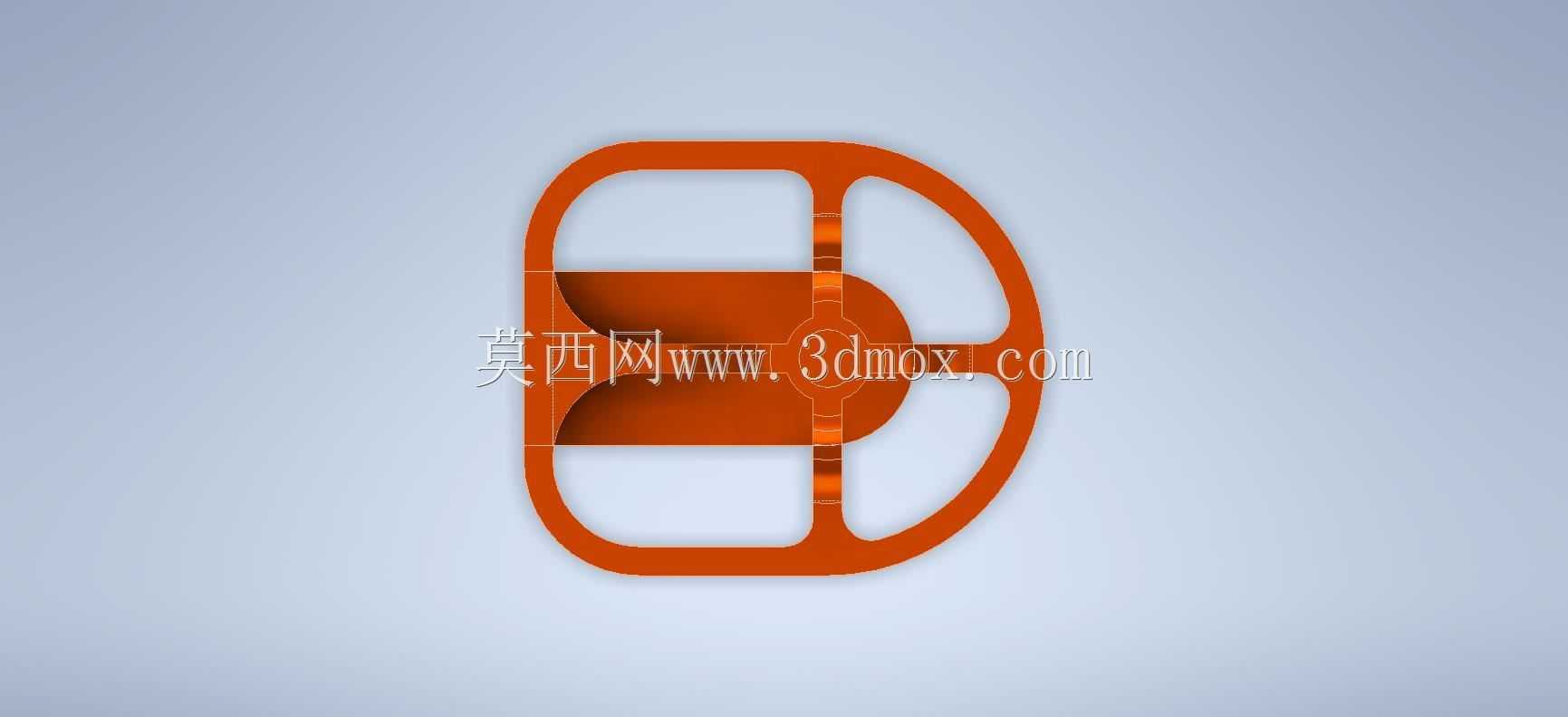

　　在工业传感检测、小型执行机构安装的场景里，这类异形多孔固定基座的应用覆盖度非常高，很多现场安装的痛点都能通过这类定制化结构件解决。不同于标准方形安装板的死板设计，这个基座采用了椭圆式的外轮廓，整体没有尖锐的直角棱边，在狭小安装空间里布线、调整位置时，不会剐蹭周边的线缆或者相邻构件，也能减少安装过程中磕碰造成的构件变形。从结构功能上看，基座上设置的三个贯通式安装孔，分别对应不同的安装适配需求：两个对称分布在长轴两端的大尺寸通孔，主要用于穿装固定螺栓，可适配M4到M6规格的紧固件，能将基座整体锁定在设备机架、安装面板或者型材支架上，孔位周边做了局部加厚的凸台设计，螺栓锁紧时的压应力会通过凸台均匀分散到基座主体上，避免薄边位置被压溃变形；

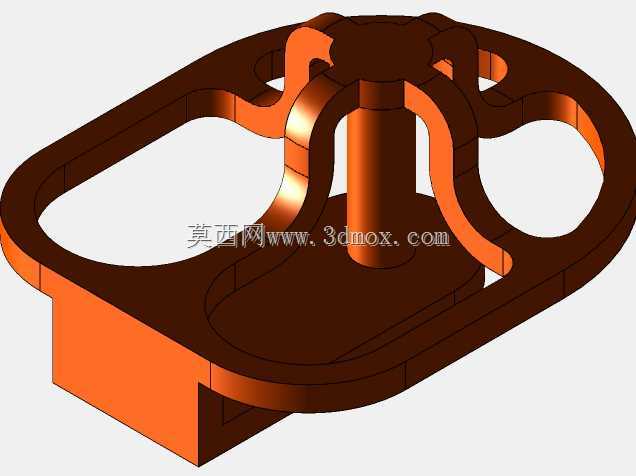

　　中间位置带中心柱的凸起结构，是核心的功能安装位，中心柱的外径做了公差适配设计，可直接套接传感器主体、小型导向轴或者微型转动副，中心柱根部做了R角过渡，能有效降低应力集中系数，即便承受一定的侧向载荷，也不会出现根部断裂的问题。设计这类构件的时候，首先要明确安装边界的约束条件：基座整体的厚度控制在8mm左右，长轴方向总长度不超过65mm，短轴方向最大宽度控制在38mm，这个尺寸边界刚好能适配多数小型工业传感器的安装空间要求，不会因为构件体积过大挤占周边的走线、维护空间。安装面的平面度要求控制在0.1mm以内，保证和安装基准面贴合时不会出现翘曲，避免固定后内部产生额外的装配应力。材质选择上如果用于常规工业环境，

　　采用PA66加玻纤注塑成型即可，重量轻且绝缘性能好，不会对传感类元件的信号产生干扰；如果用于有一定载荷或者高温的工况，可替换为6061铝合金铣削加工，表面做阳极氧化处理提升耐磨和抗腐蚀性能。从实际使用的角度看，这类基座的镂空设计不是单纯为了减重，三个孔位之间的连接筋做了等宽设计，宽度保持在6mm左右，既保证了整体结构的刚性，在承受100N以内的侧向载荷时变形量不超过0.05mm，又能减少材料用量，降低加工或者注塑的成本，同时镂空位置还可以供线缆穿过，让安装后的布线更加规整，不会出现线缆杂乱堆积在基座周边的情况。很多现场安装时会遇到安装孔位存在少量偏差的问题，这个基座的椭圆外轮廓搭配两端的大尺寸通孔，

　　允许安装时沿着长轴方向做±3mm的位置微调，不用重新在安装面板上钻孔，大幅提升了现场装配的效率。中心柱的高度设计为10mm，刚好能让套接在上面的元件底部和基座上表面留出1mm左右的间隙，避免元件安装面和基座直接硬接触，减少振动传递，对于振动工况下使用的传感元件，还可以在间隙处加装薄橡胶垫进一步缓冲减振。在建模过程中，所有的棱边都做了0.5mm的倒角处理，一方面是去除加工后的毛刺，避免安装时划伤操作人员，另一方面也能减少应力集中点，提升构件的疲劳寿命，尤其是在有持续振动的设备上使用时，倒角处理能让构件的使用寿命提升30%以上。这类构件看似结构简单，但每一处的尺寸设计都对应着实际安装使用中的需求，没有多余的结构特征，每一个凸台、每一个镂空、每一个过渡圆角都有其对应的工程作用，是小型工业构件里非常典型的功能优先设计案例，既满足了安装固定的核心需求，又兼顾了装配便利性、结构可靠性和成本控制的要求，在自动化设备的传感安装位、小型工装的定位基座、检测工位的元件固定座上都能直接适配使用。
