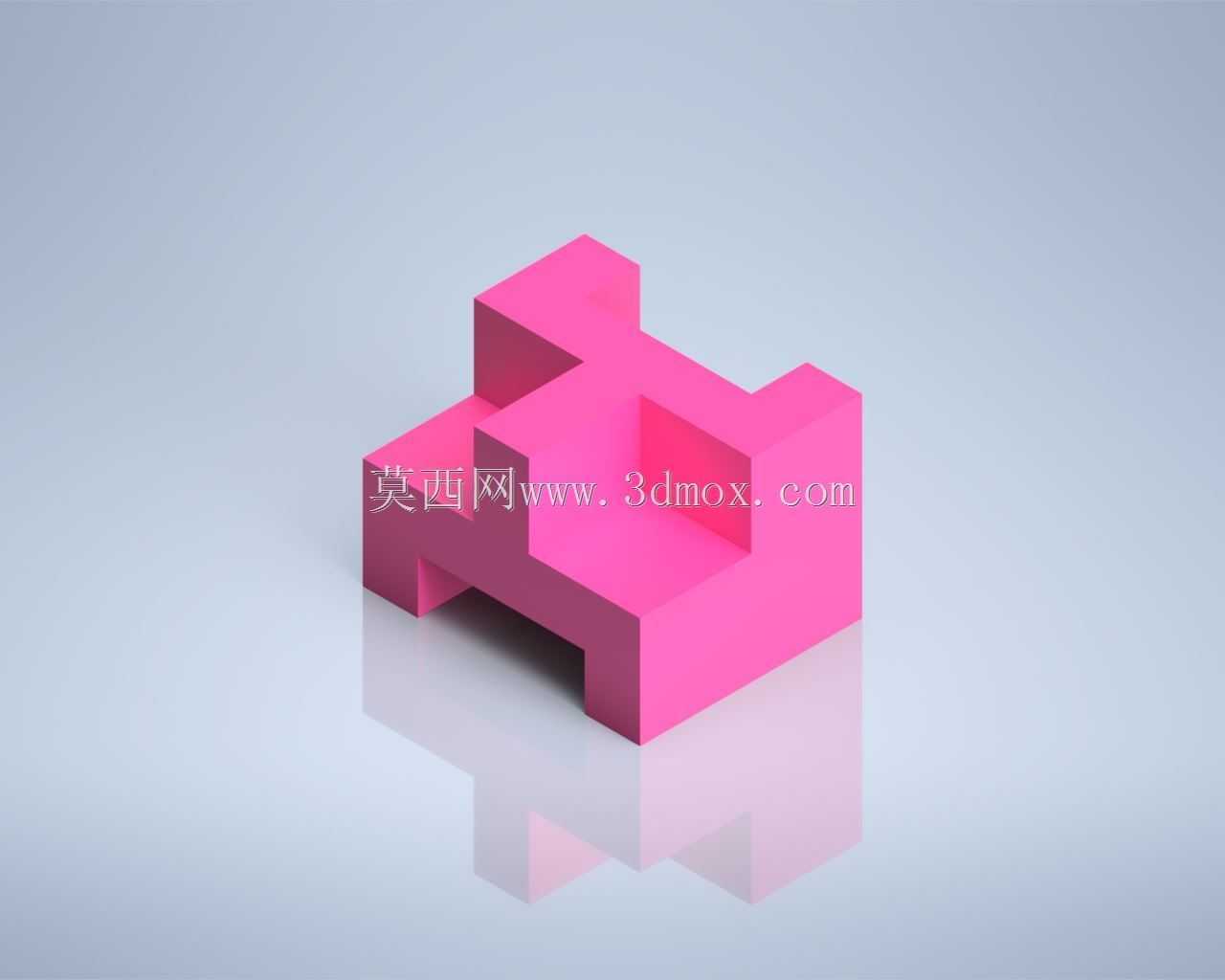

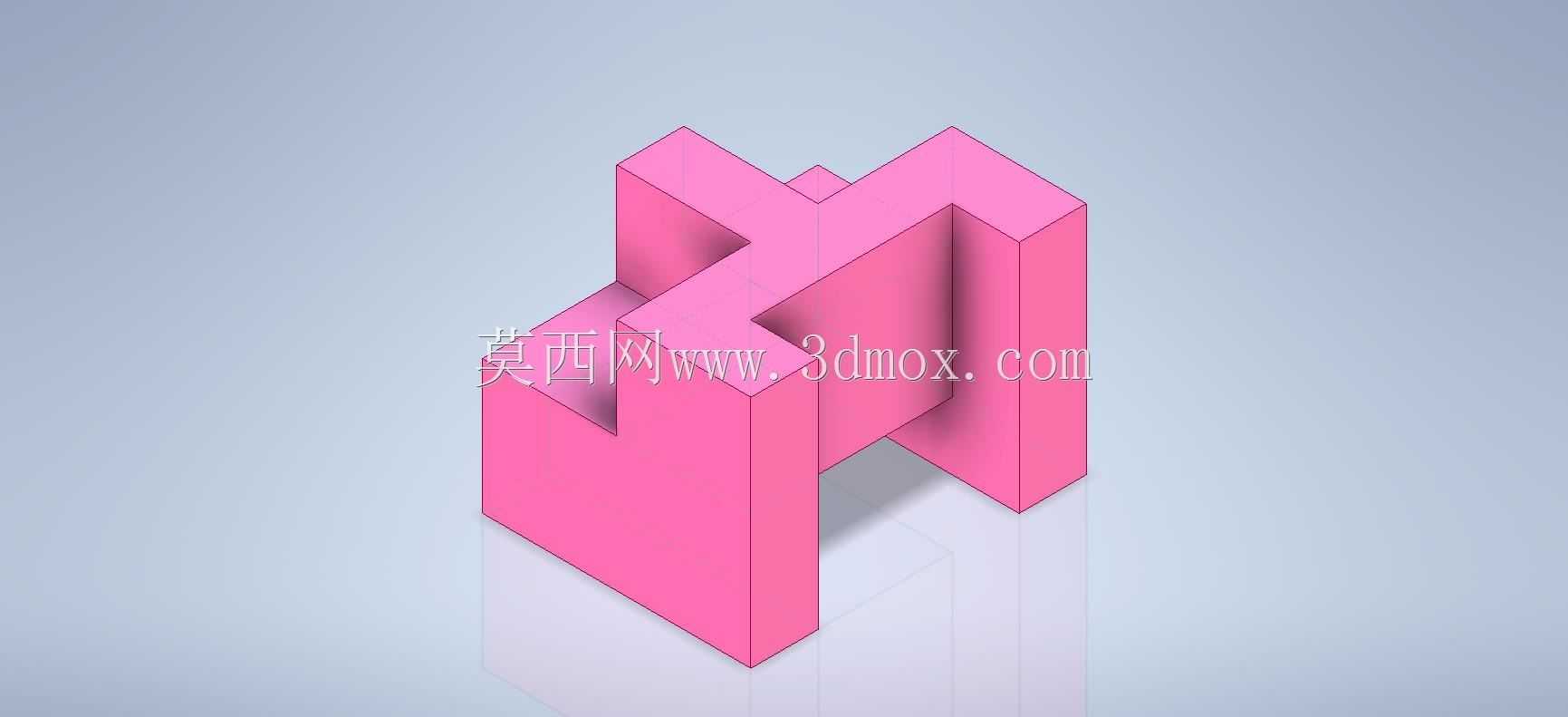

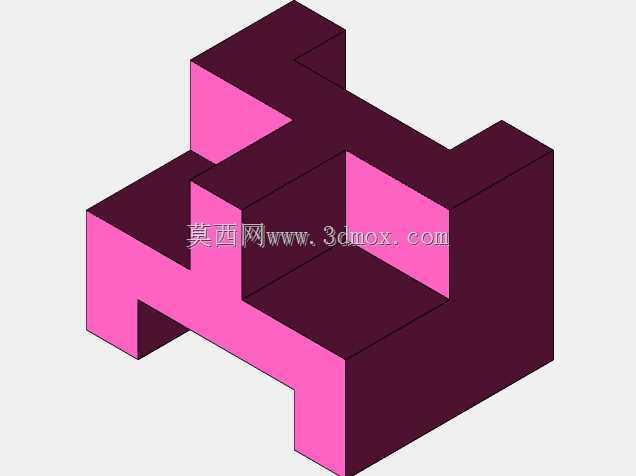

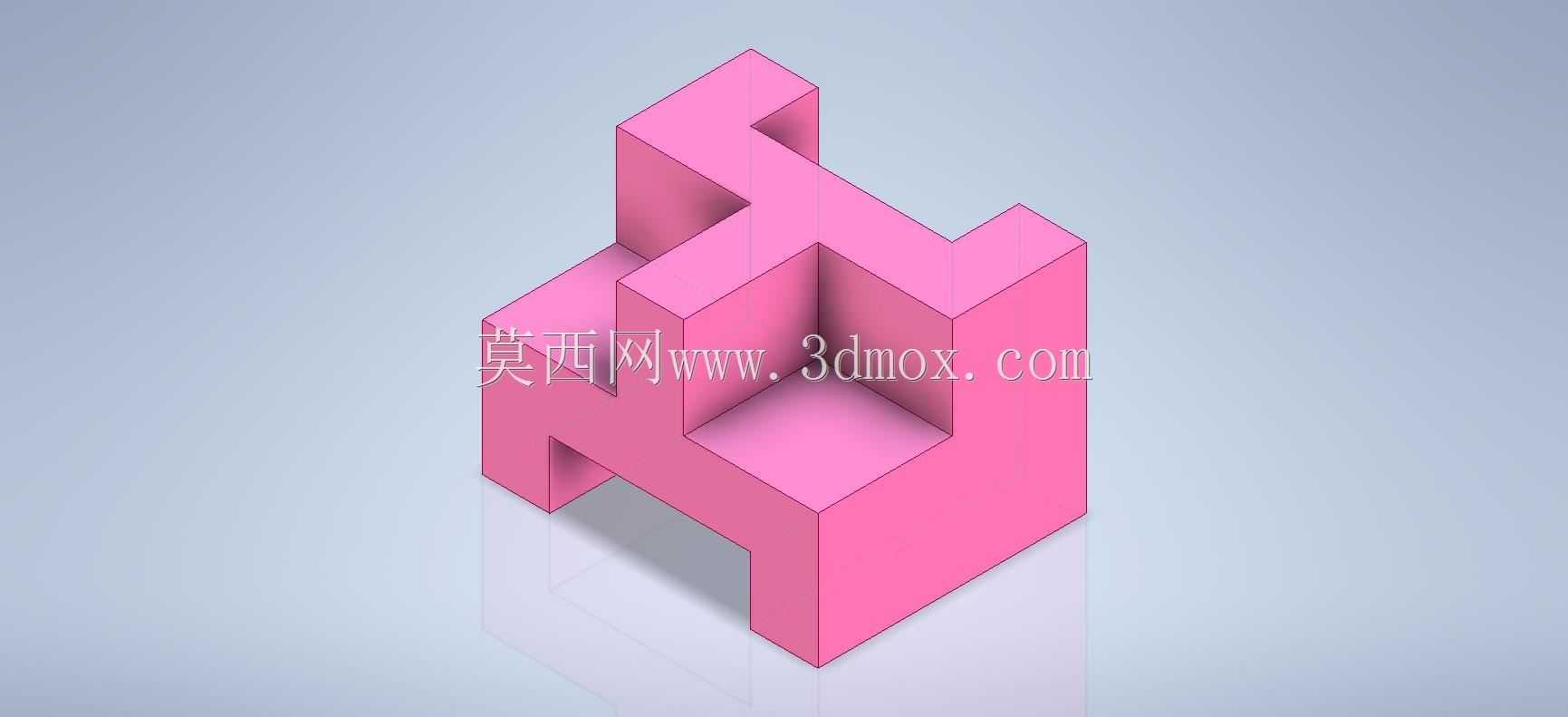

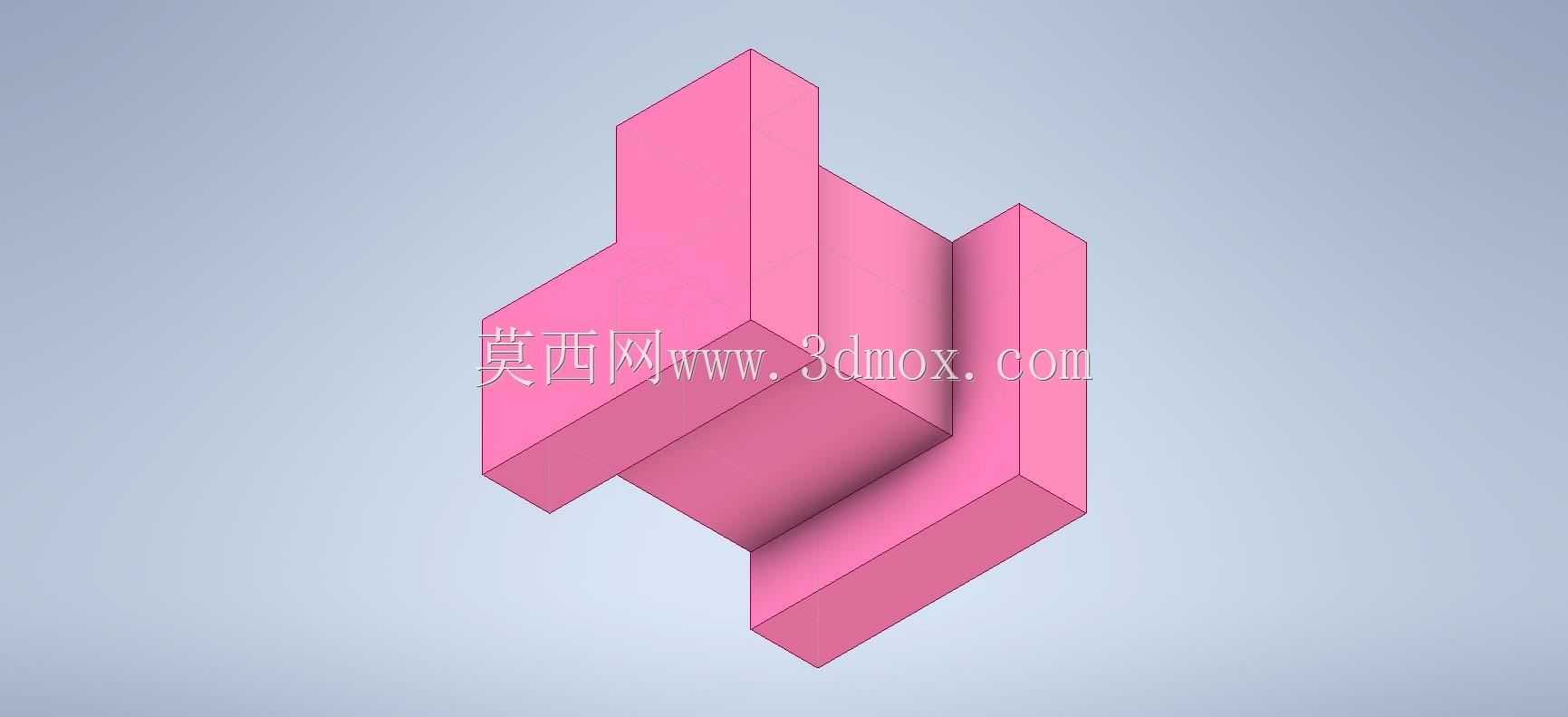

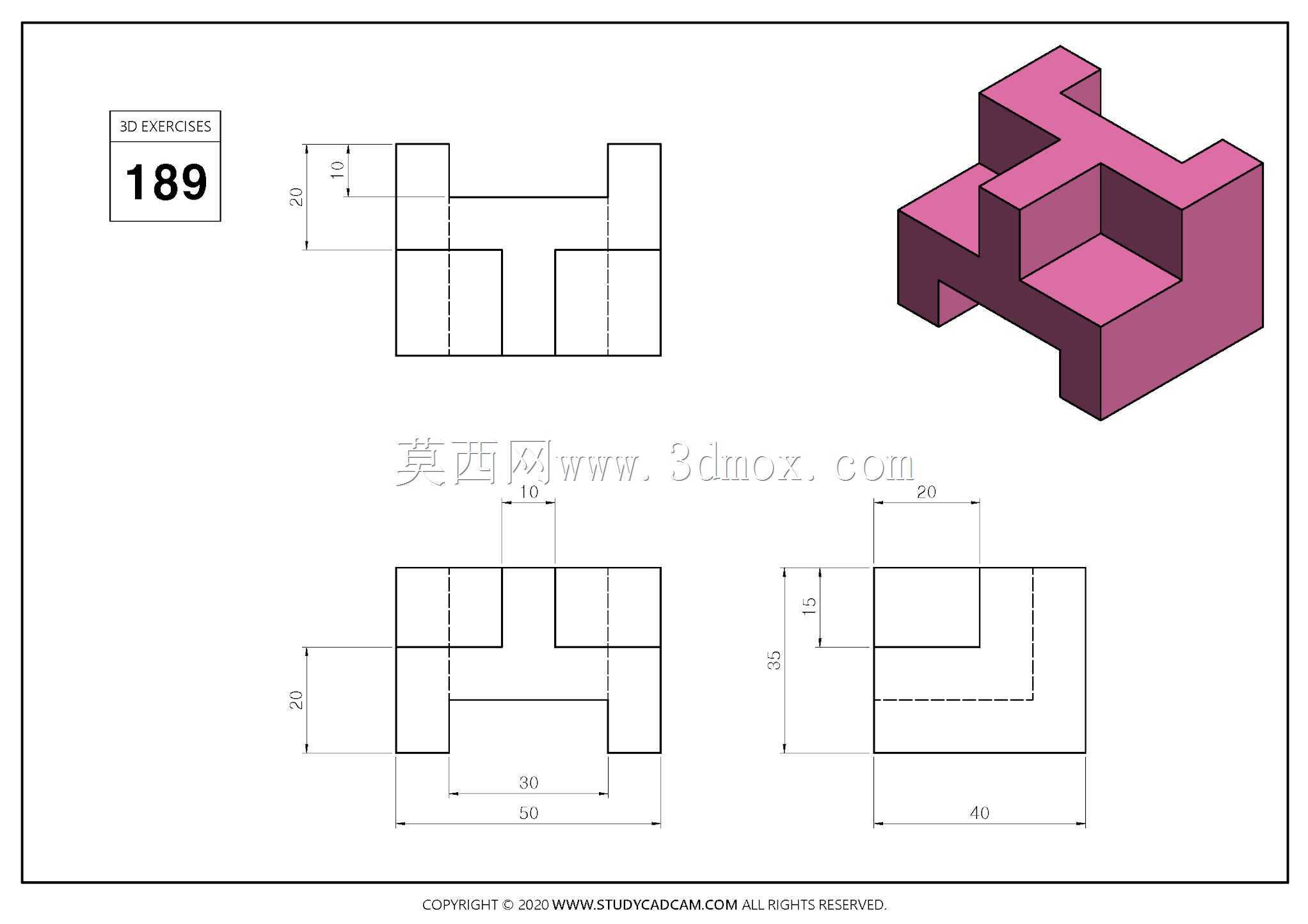

粉色块体组合式机械练习结构件

　　这类块体组合结构常出现在机械基础建模训练场景中，也可作为自动化设备上的定位支撑块、工装夹具的限位垫块使用，在小型装配工位、教学实训台的搭建环节里，这类规整的几何组合件能快速完成工位的基准搭建，不需要额外做复杂的型面适配，依靠自身的平面贴合就能完成定位固定。从结构特性来看，该构件采用等壁厚的块体拼接逻辑，所有凸起与凹槽的棱边均做了直角处理，没有额外的倒角或圆角过渡，这种设计一方面是为了建模训练时强化草图拉伸、布尔运算的基础操作熟练度，另一方面在实际工装应用中，直角贴合面能提供更稳定的限位约束，避免圆弧面带来的定位间隙，适合对位置精度要求较高的工位挡停场景。设计思路上完全遵循从二维草图到三维实体的基础建模逻辑，

　　先在基准平面绘制外轮廓的封闭草图，通过拉伸生成基础块体，再对需要凹陷的区域绘制对应尺寸的矩形草图做切除拉伸，凸起部分则是在对应基准面绘制草图后做叠加拉伸，整个建模过程没有复杂的曲面操作，所有特征均为规则的拉伸类特征，能帮助初学者快速掌握三维建模的基础特征逻辑，理解实体加减材料的核心思路。从安装边界来看，该构件的底部为完整的平面结构，可直接通过螺栓压紧或者胶粘的方式固定在工作台面或者工装基板上，底部平面的平面度公差可控制在0.1mm以内，保证安装后不会出现翘曲；整体外形的长宽高比例接近2:1.5:1，所有凸起结构的高度均不超过基础块体高度的二分之一，不会出现重心过高导致的安装不稳问题，凹槽部分的宽度与相邻凸起的宽度保持一致，

　　在作为定位块使用时，可直接嵌入对应尺寸的型材或者工件侧边，完成快速对位。实际应用中，这类结构件还可作为传感器安装的辅助支架，在凹槽的平面上加工螺纹孔即可固定小型光电传感器，凸起部分可作为传感器的挡光触发结构，不需要额外设计触发挡片，依靠自身的结构就能完成检测触发的功能，在小型输送线的工件到位检测工位，这种一体成型的块体结构比拼接的支架稳定性更好，不会因为设备长期运行的振动出现连接松动。建模过程中需要注意各个特征的草图约束完全定义，避免出现欠约束导致的特征尺寸漂移，所有拉伸特征的终止条件要选择明确的平面或者给定深度，不要采用成型到一面的模糊终止方式，保证模型的参数可编辑性，后续如果需要调整尺寸适配不同的工位需求，

　　只需要修改对应草图的尺寸参数就能快速完成模型更新，不需要重新绘制特征。从结构强度来看，该构件采用实心块体结构，没有薄壁或者镂空设计，在作为支撑垫块使用时，能承受不低于500N的垂直压力，不会出现压溃或者变形的问题，适合在轻载装配工位做支撑或者限位使用，不需要额外做加强筋结构，自身的块体结构已经能满足常规的强度需求。
