带格栅顶盖圆柱式传感防护壳体结构

　　在工业传感检测场景中，外露的传感核心元件往往需要适配防护壳体来规避粉尘、飞溅碎屑、凝露等工况干扰，这款带格栅顶盖的圆柱式防护结构，正是针对气流传感、环境参数检测类传感单元的安装需求设计的配套防护构件。从实际使用场景来看，这类结构常应用在工业控制柜通风检测、车间环境温湿度传感安装、小型气动回路气流状态监测等位置，既需要保证内部传感元件与外部环境的气流连通性，又要阻挡大粒径杂物进入壳体内部损伤核心检测元件，同时还要兼顾安装后的结构稳定性与外观规整度。

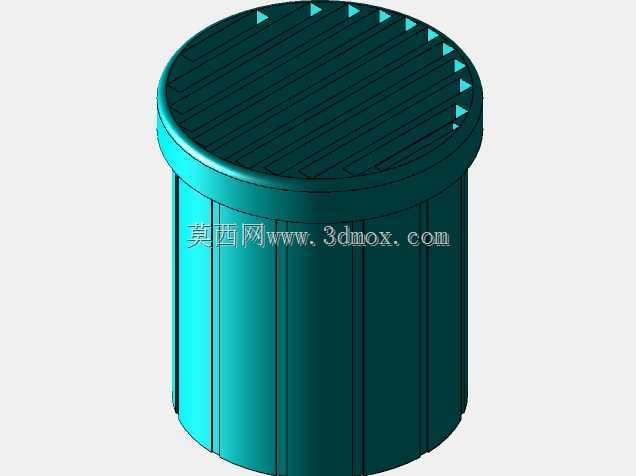

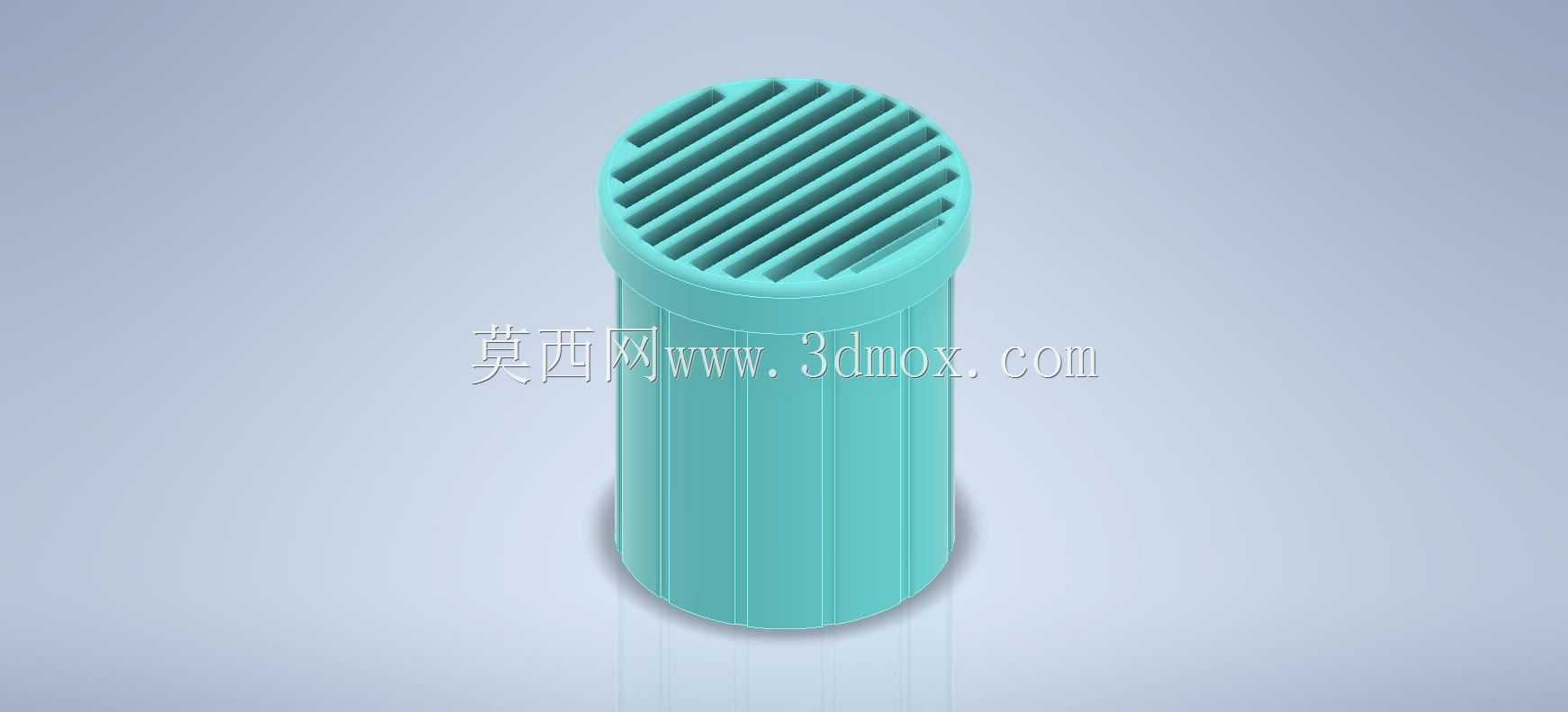

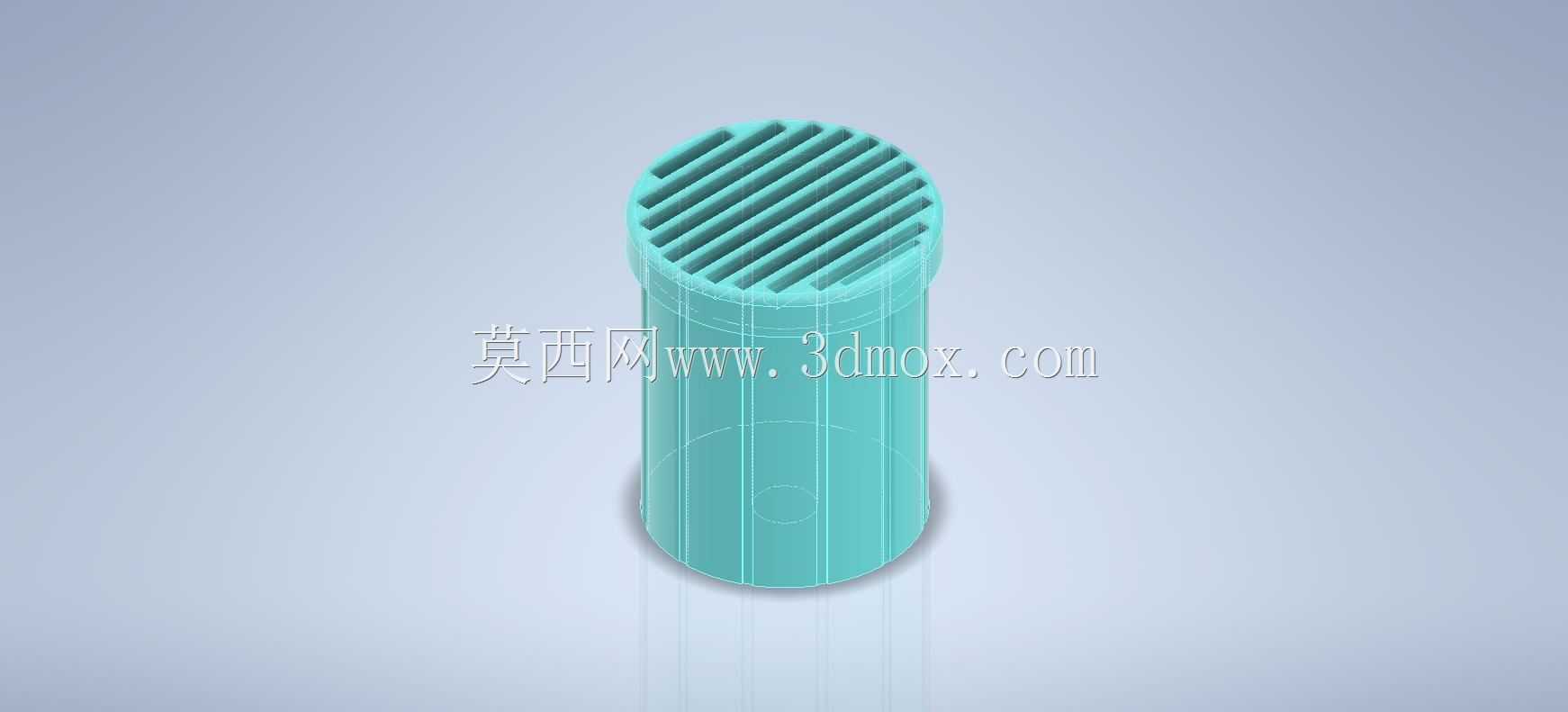

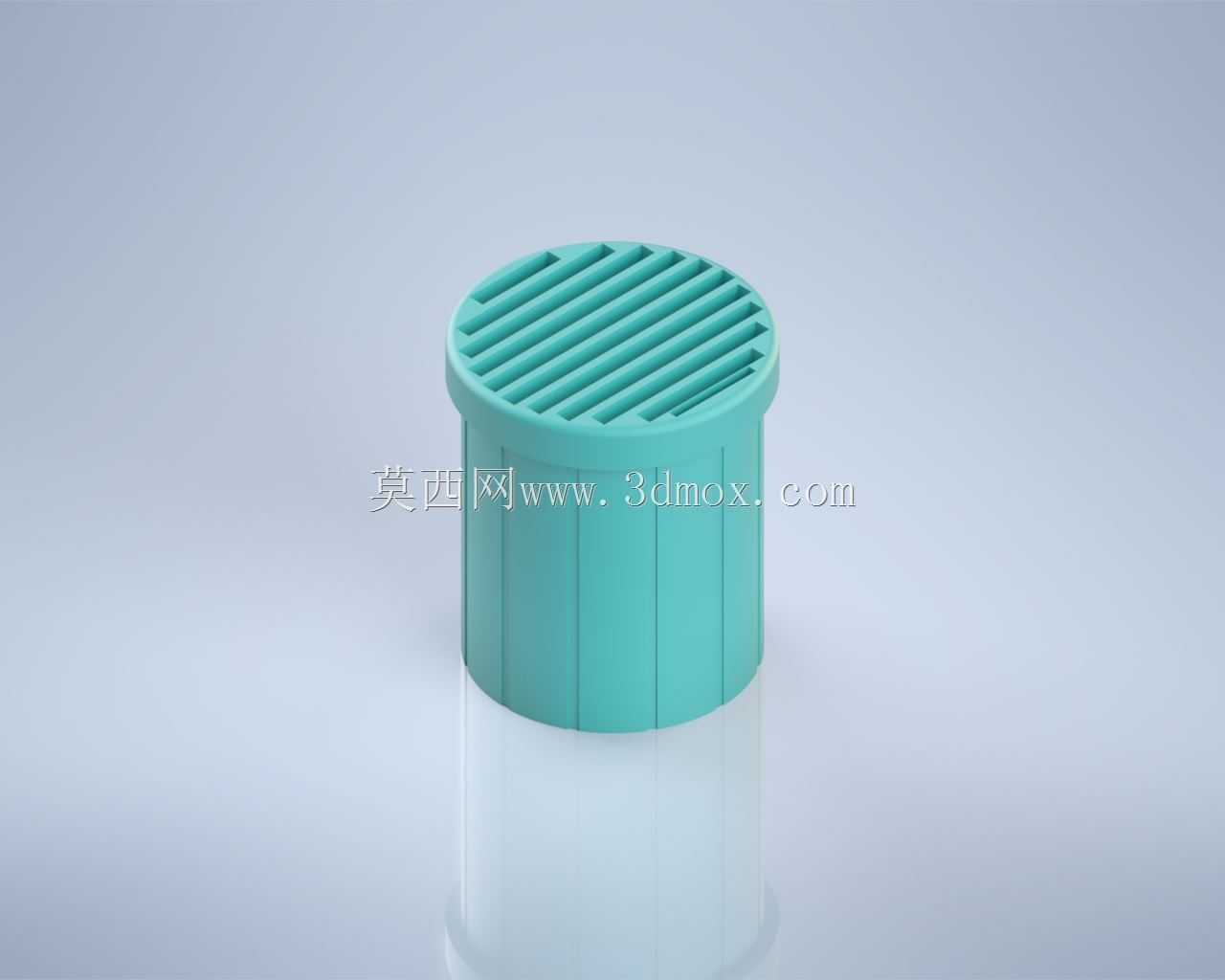

　　从功能特性上拆解，该结构整体采用等径圆柱筒体作为主体承载结构，筒体侧壁做了均匀分布的竖向浅凹槽设计，这一细节并非单纯的外观修饰：一方面在注塑或机加工成型阶段，竖向筋槽可以提升筒体的径向抗形变能力，避免安装拧紧过程中筒壁出现应力变形挤压内部元件；另一方面凹槽可以增加安装时的手部摩擦力，在无工具辅助的手动旋装场景下，能减少打滑概率，提升装配效率。顶部的格栅结构采用等间距平行斜向肋条排布，肋条之间的缝隙宽度经过匹配设计，既保证气流可以顺畅通过格栅进入筒体内部，让传感元件准确采集外部环境参数，又能阻挡直径超过缝隙尺寸的固体杂物落入，同时斜向排布的肋条可以引导顶部滴落的凝露顺着肋条斜面流向筒体外侧，避免液体直接滴入壳体内部造成元件短路。

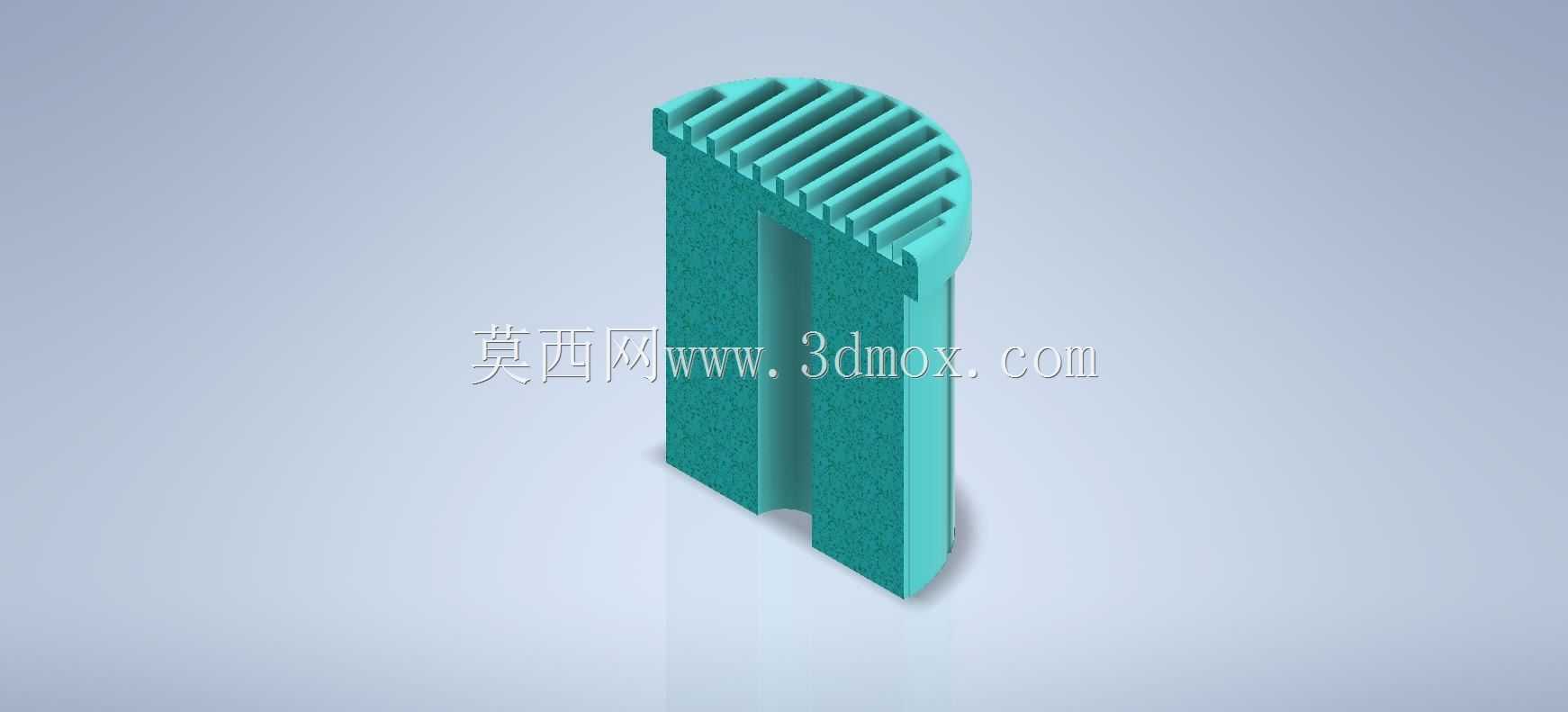

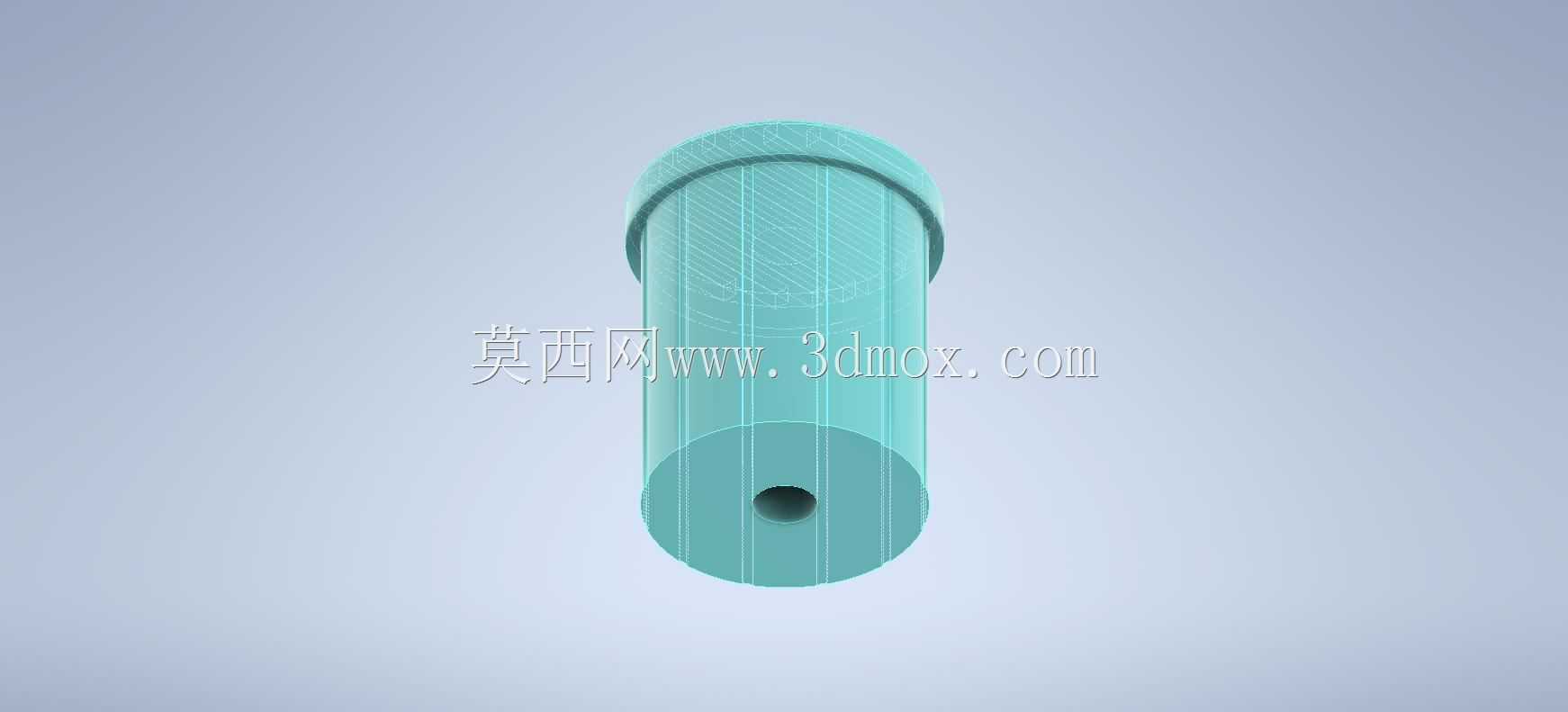

　　设计思路上，该结构没有采用复杂的异形曲面，整体以回转体为基础做特征叠加，非常适合三维建模练习阶段掌握拉伸、阵列、圆角等基础特征的操作逻辑：筒体部分通过回转特征生成基础轮廓后，侧壁凹槽采用圆周阵列的方式均匀排布，顶部格栅通过单根肋条拉伸后做线性阵列，再与顶部法兰边做布尔合并，所有特征的参数化关联清晰，修改肋条间距、筒体直径、格栅角度等参数时可以快速调整整体结构，适配不同尺寸的传感元件安装需求。筒体底部预留了标准的安装配合边界，可以直接与常用的M18、M20等规格的传感安装底座对接，不需要额外做转接结构，顶部格栅与筒体采用一体化设计，没有额外的拼接缝隙，减少了装配环节的密封处理工作量。

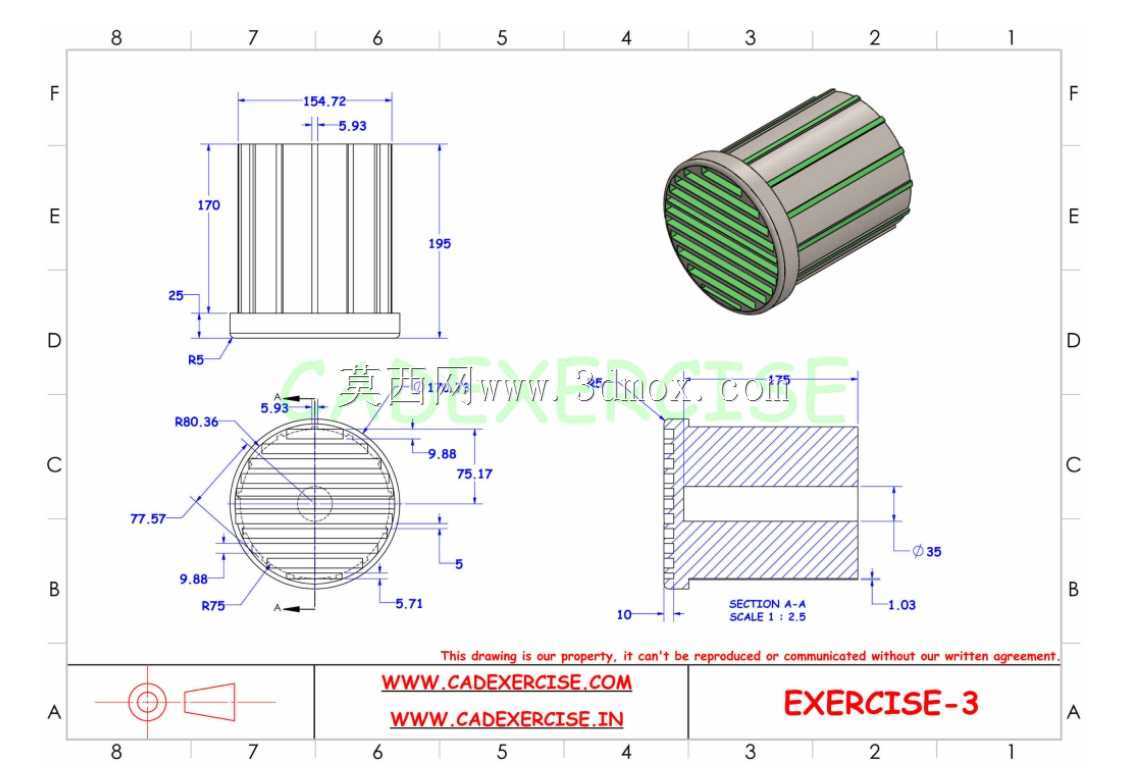

　　从安装边界尺寸来看，该结构的整体外径控制在常规传感安装的通用尺寸区间内，筒体高度可以根据内部容纳的传感电路板、检测元件的堆叠高度做适配调整，顶部格栅的凸起高度不超过筒体总高度的十分之一，避免安装后顶部突出过多造成磕碰损伤；筒体侧壁的凹槽深度控制在壁厚的三分之一以内，既保证防滑和加强筋的作用，又不会因为槽深过大削弱筒体整体结构强度。所有棱边位置都做了小尺寸圆角过渡，避免安装过程中锐边划伤操作人员，同时也能减少成型过程中的应力集中问题，提升零件的使用寿命。在实际建模练习过程中，这类结构可以帮助设计者快速掌握参数化设计的核心逻辑，理解工业防护类零件在功能、加工、装配三个维度的平衡思路，避免为了外观造型牺牲零件的实际使用性能。
