带安装法兰的方形传感基座结构设计

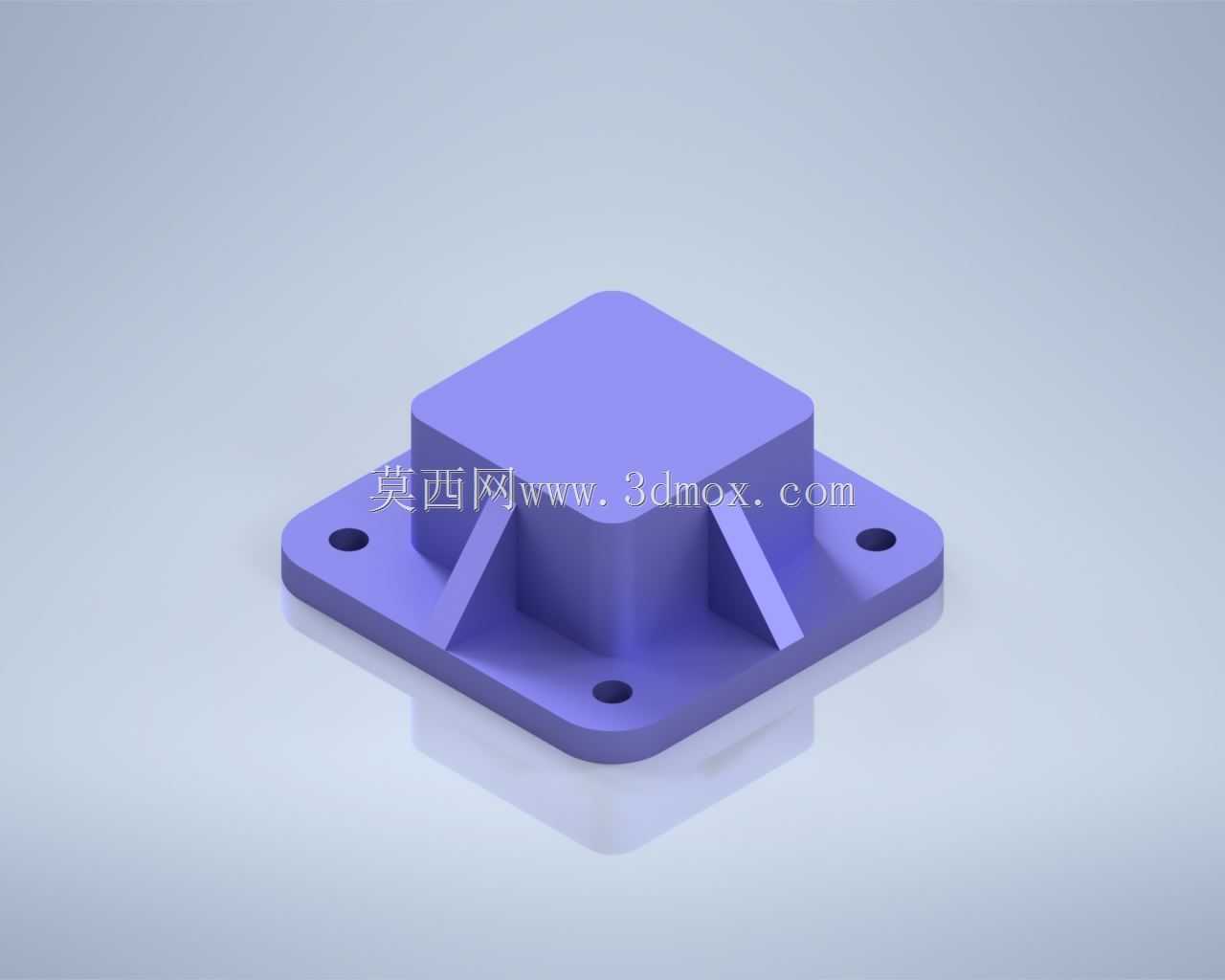

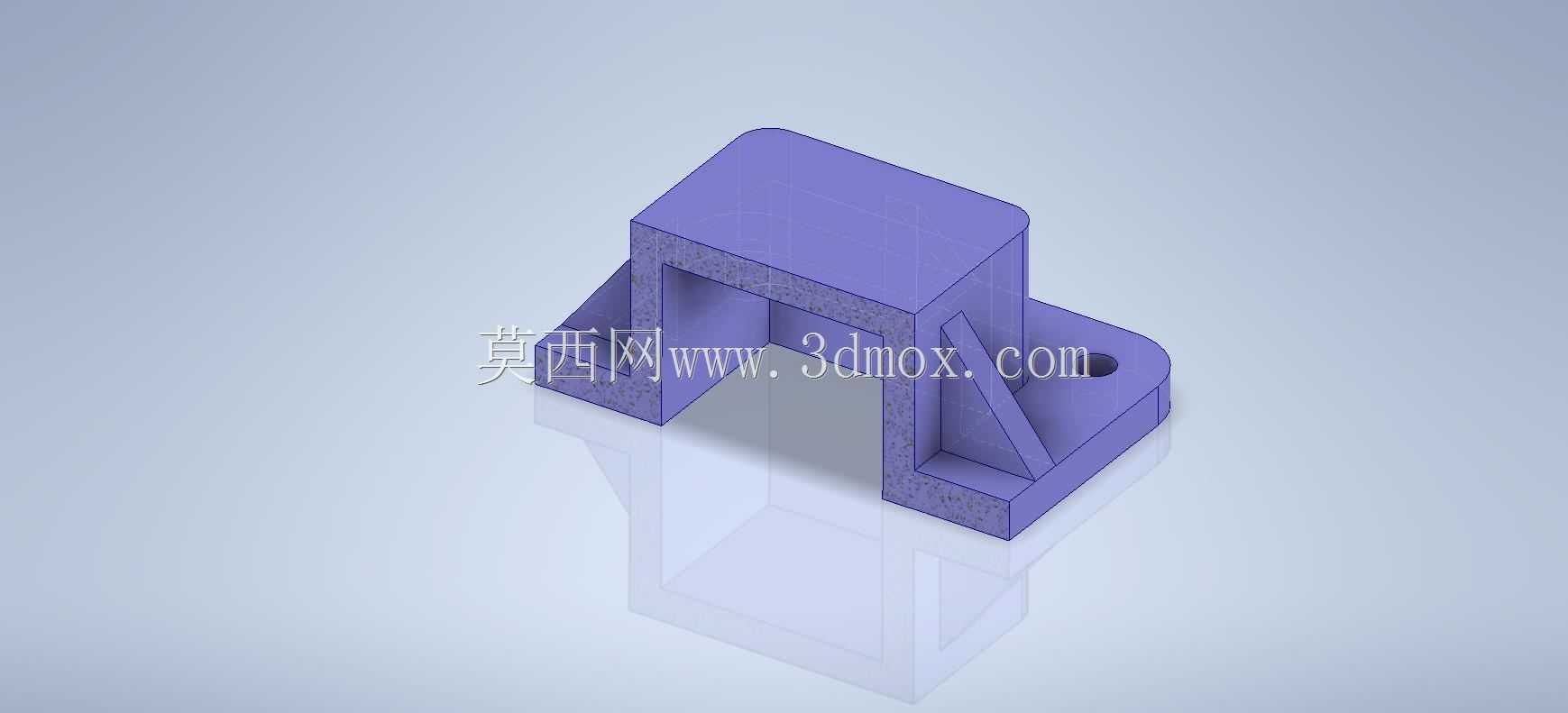

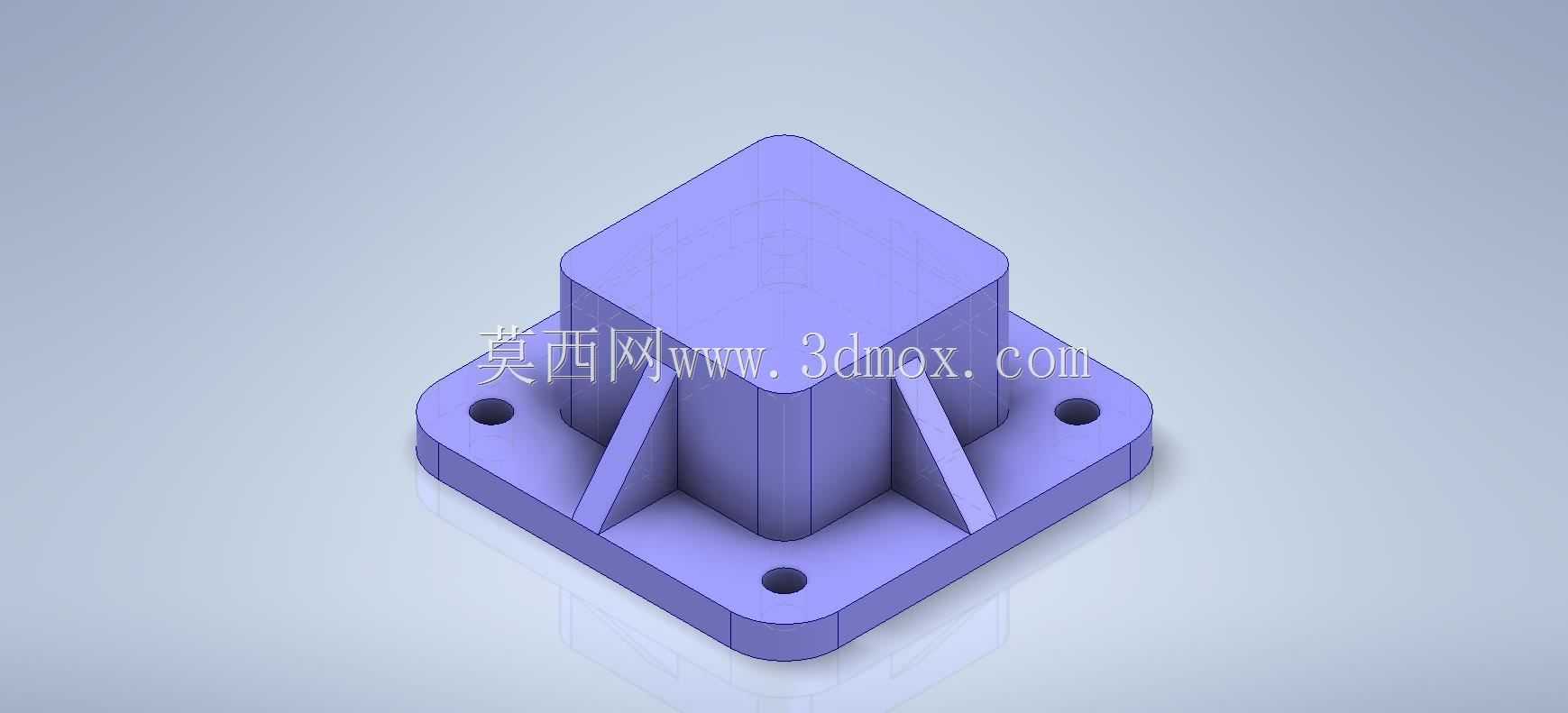

　　在工业传感检测场景中，这类带安装法兰的方形基座结构，是接触式、光电类小型传感器的核心承载部件，常应用在自动化生产线的工位检测、设备运行状态监测、工装夹具定位校验等环节，直接决定传感器的安装稳定性与检测精度。从实际使用需求出发，这类基座首先要满足传感器核心元件的防护需求，上方的方形凸台内部预留了元件安装腔，可将传感电路板、感应端头完全容纳在内，避免生产现场的切削液飞溅、金属碎屑磕碰、粉尘侵入对核心元件造成损伤，凸台顶面为平整加工面，可直接贴合密封盖板，通过周边预留的紧固点位实现IP65级以上的密封效果，适配多数工业现场的复杂工况。

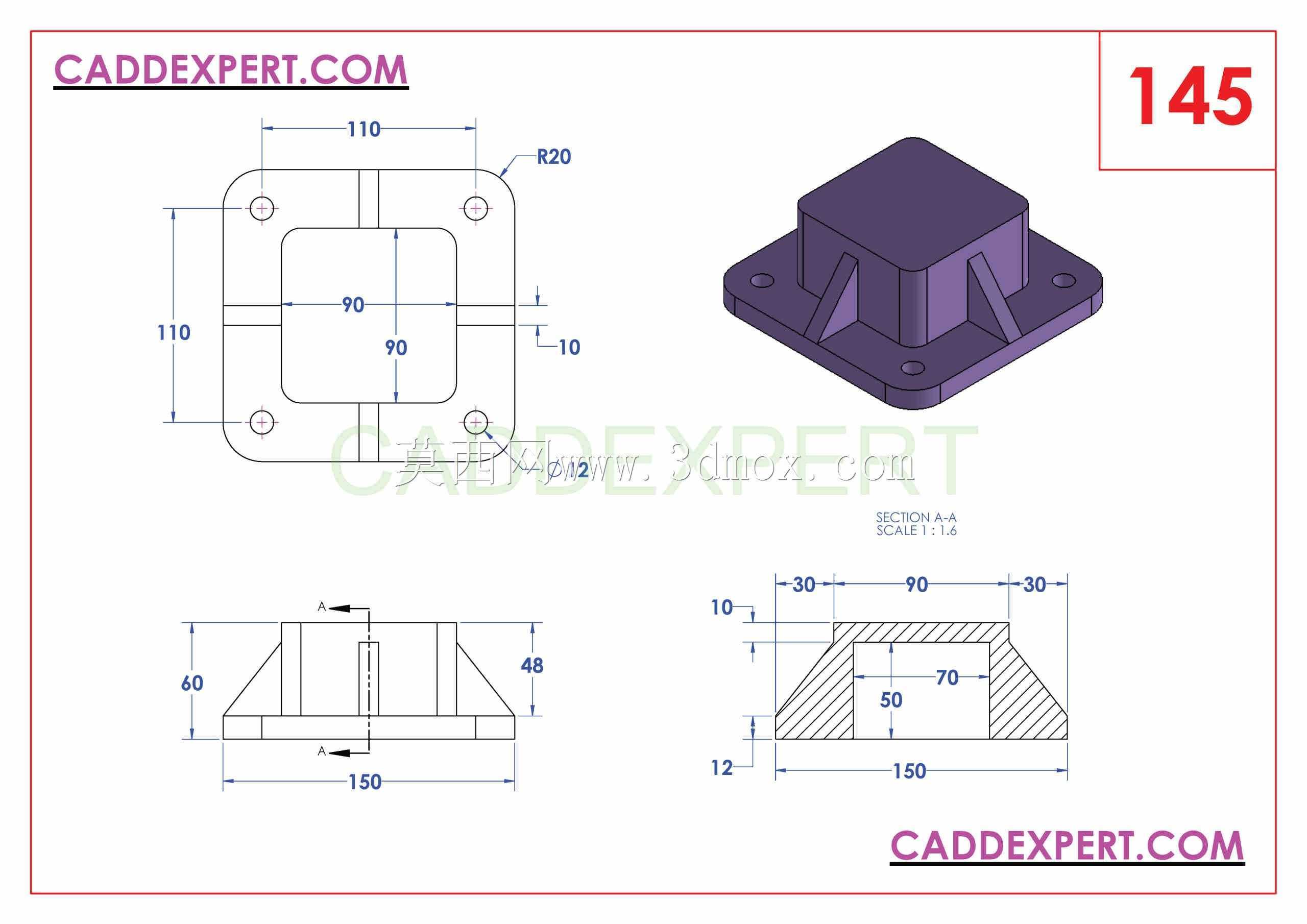

　　设计过程中优先考虑安装的便捷性与固定可靠性，底部向外延伸的法兰边设置了四个对称分布的安装孔，孔位采用沉孔设计，安装时内六角螺栓可完全沉入孔内，不会突出法兰表面，既避免螺栓外露与周边运动部件发生干涉，也能保证基座与安装面完全贴合，不会出现局部翘起导致的检测基准偏移。四个安装孔的中心距按照通用工业安装标准设定，可直接适配多数设备预留的传感安装位，不需要额外加工转接板，能大幅缩短现场安装调试的周期。

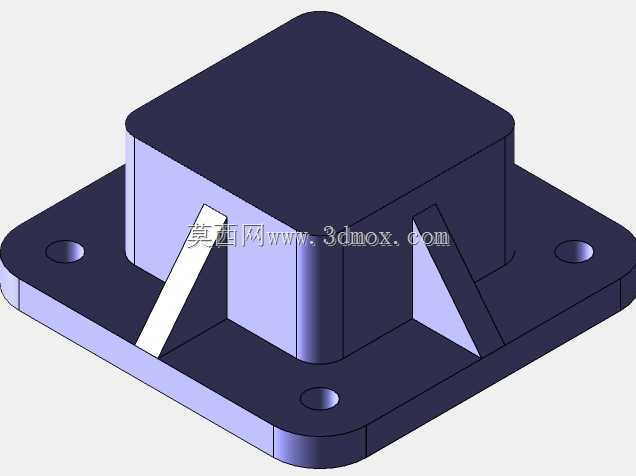

　　考虑到基座本身需要承受设备运行带来的持续振动，在方形凸台与底部法兰的连接位置，设置了四个三角加强筋，筋板分别对应四个安装孔的连线方向，可将凸台受到的侧向冲击力直接传导至法兰固定点位，避免长期受振动影响出现凸台根部开裂的问题。筋板的厚度与凸台壁厚保持一致，采用均匀壁厚设计，不管是采用注塑加工还是金属压铸、3D打印制作，都不会出现壁厚不均导致的缩痕、应力集中问题，能有效提升零件的成品率与长期使用强度。

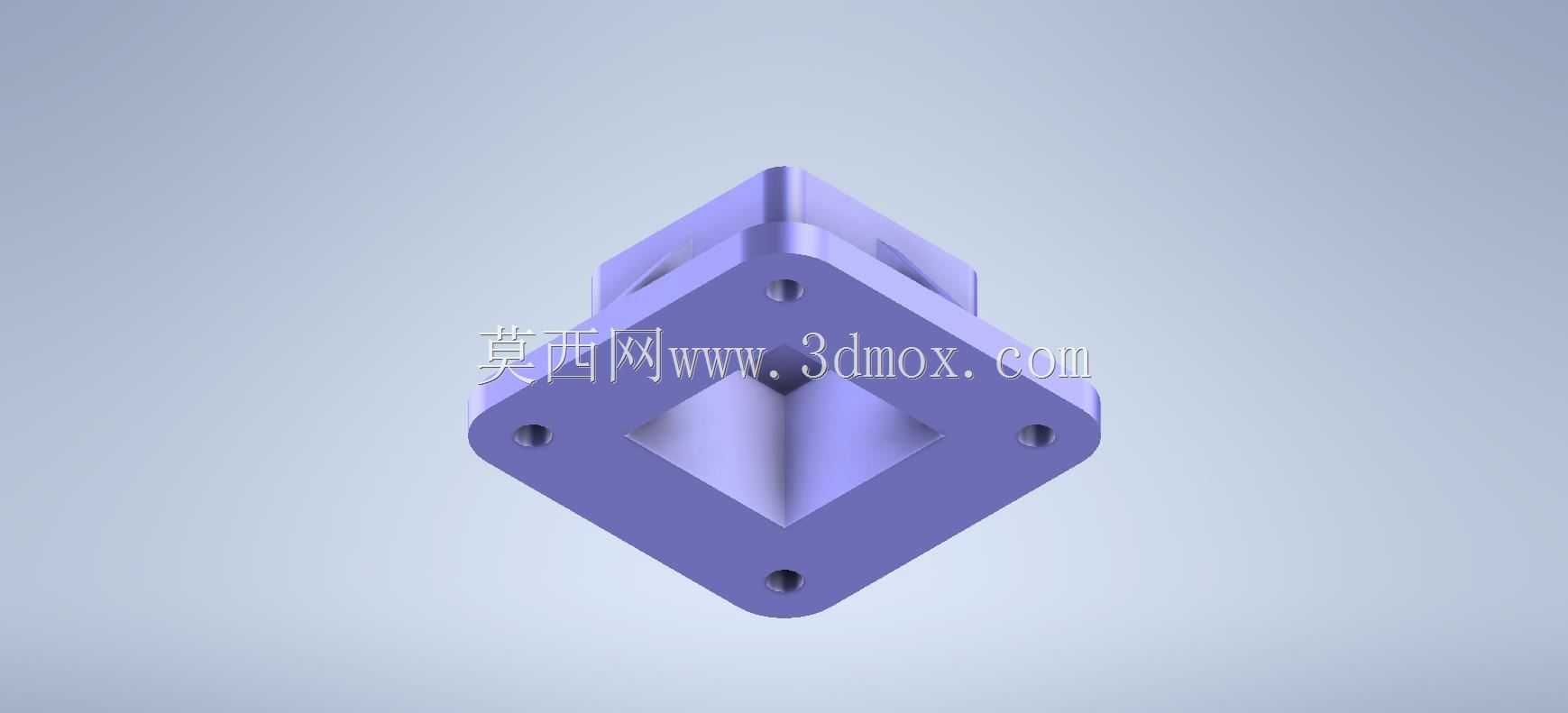

　　从安装边界尺寸来看，法兰整体为圆角方形结构，四个边角做了R角过渡，既避免尖锐边角在安装过程中划伤操作人员，也能减少安装所需的空间占用，在狭小的设备间隙内也能完成固定。凸台高度根据常规小型传感器的元件尺寸设定，既保证内部有足够的走线空间，也不会因为凸台过高导致整体重心上移，降低安装后的抗振性能。法兰底部预留了0.1mm的浅凹槽，安装时可在槽内放置薄橡胶密封垫，进一步提升与安装面之间的密封效果，同时还能补偿安装面的平面度误差，避免硬接触导致的基座受力变形。

　　在实际选型应用中，这类基座可根据使用场景选择不同的加工材质，普通工况下采用ABS或尼龙注塑即可满足强度需求，有耐腐蚀要求的场景可选用POM或不锈钢材质制作，高温环境下则可采用电木或铝合金加工，适配不同行业的使用需求。基座的内部腔体可根据不同传感器的元件尺寸做微调，不需要改动外部安装尺寸，就能适配不同检测原理的传感元件，具备较强的通用性，能大幅降低同类传感配件的重复设计成本。
