仪器仪表用快装式定位连接基座结构

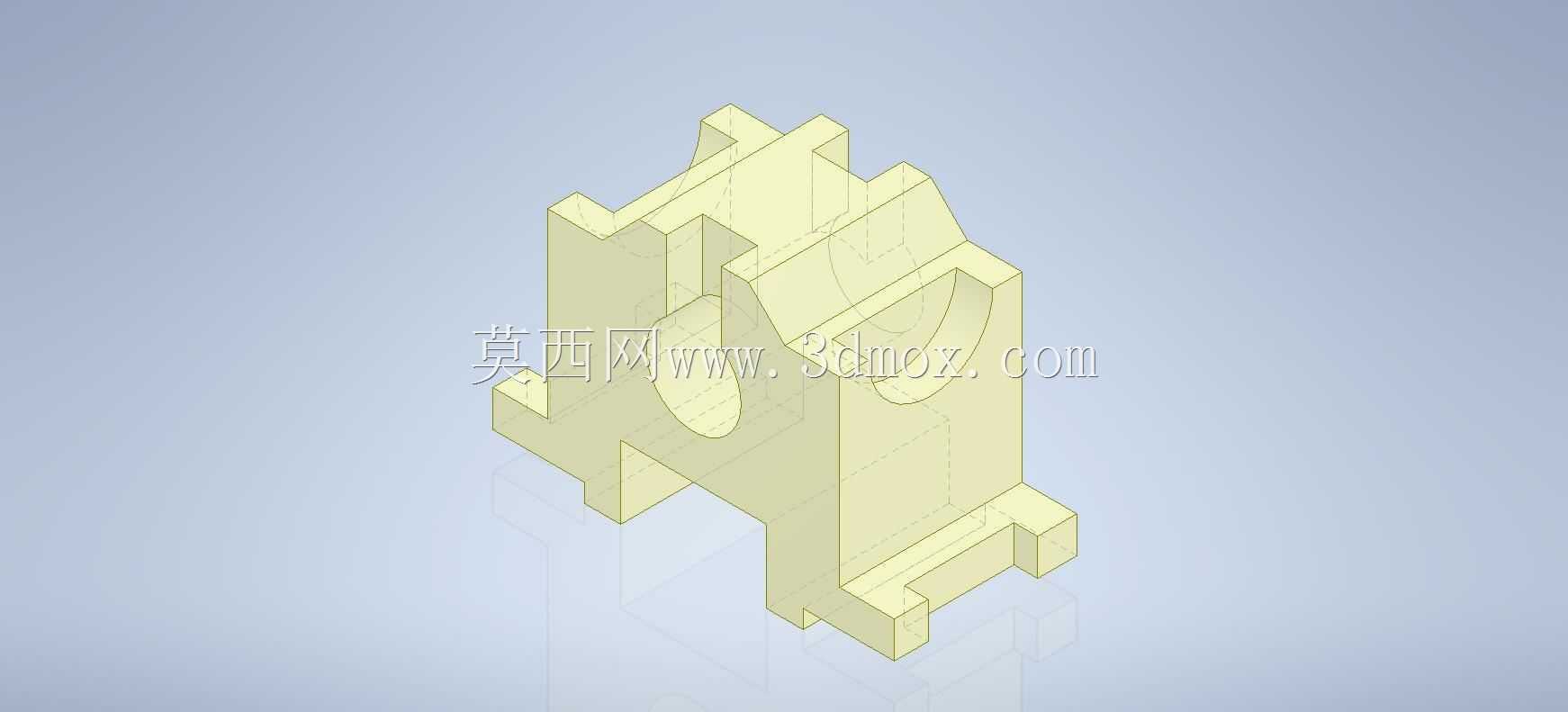

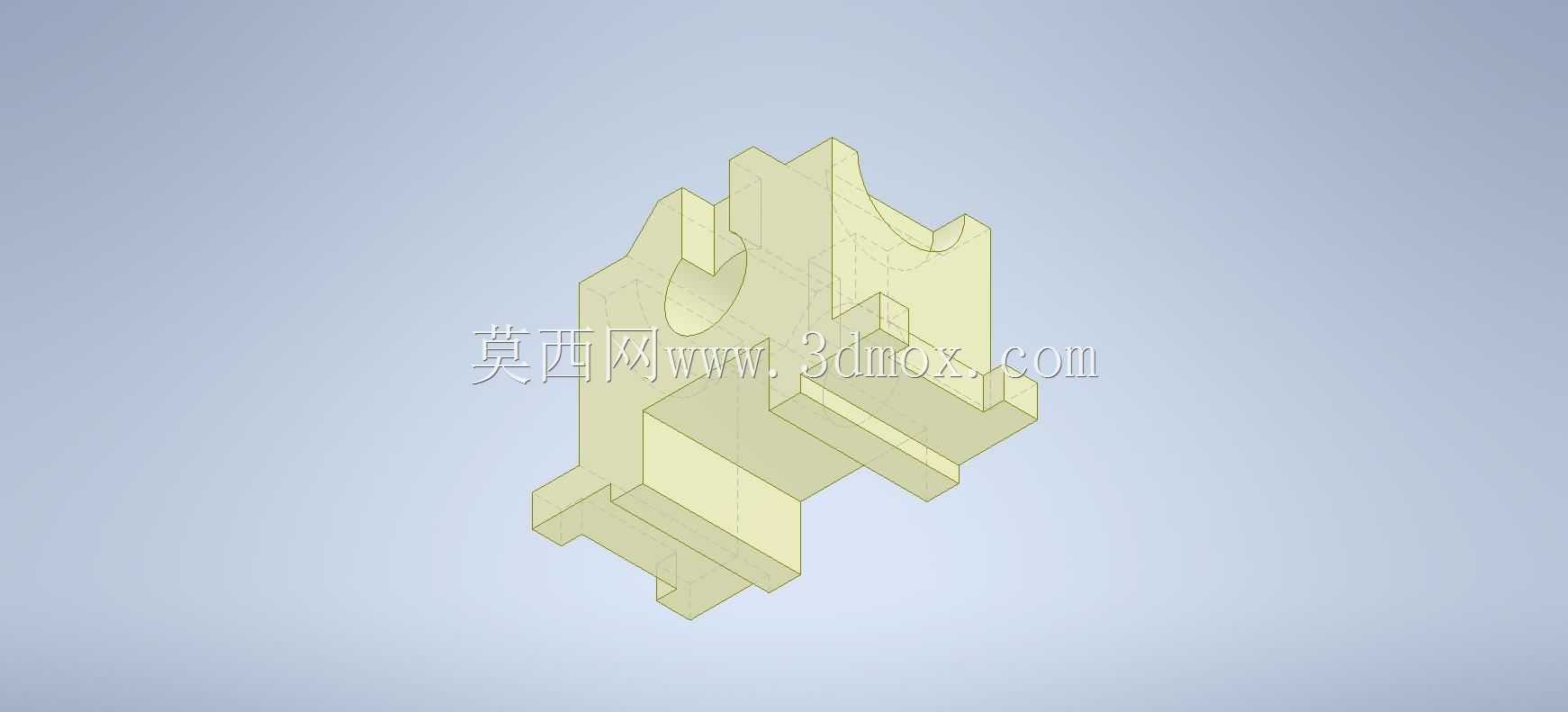

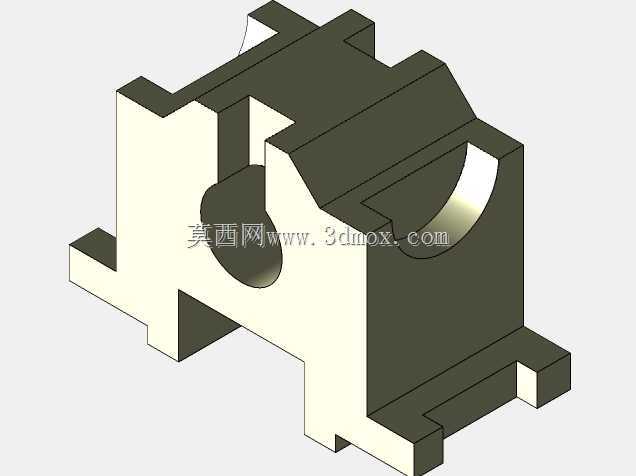

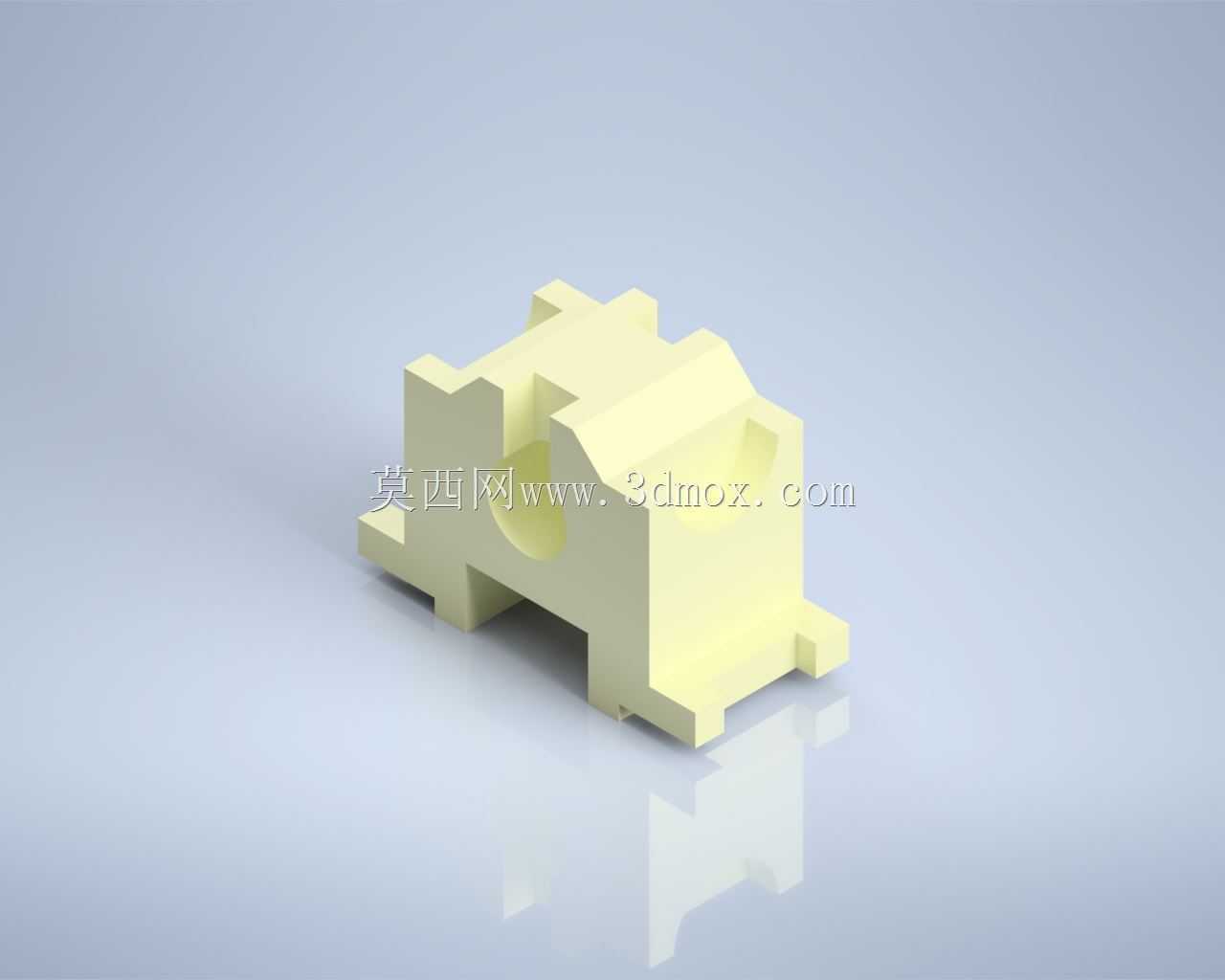

　　该零件属于仪器仪表类设备内部的定位连接基座，主要应用在小型工业传感检测装置、实验室精密检测仪器的内部安装工位，承担相邻功能模块的位置固定、载荷传递以及安装基准对齐的作用，在设备装配环节中，这类基座是保障传感元件、信号处理模块相对位置精度的核心结构件，一旦基座的形位公差出现偏差，会直接导致检测信号偏移、模块间配合卡滞等问题。从结构设计逻辑来看，该零件采用对称式的主体构型，中部开设的圆形通孔用于穿设信号线缆或者安装定位销轴，两侧延伸的凸台结构设置有对应的安装卡槽，能够直接卡入设备内部的型材导轨槽内，无需额外设计转接固定件，大幅缩减装配环节的零件数量。零件底部的多个凸起支脚，是安装时的定位支撑点，每个支脚的端面都设计为平面结构，

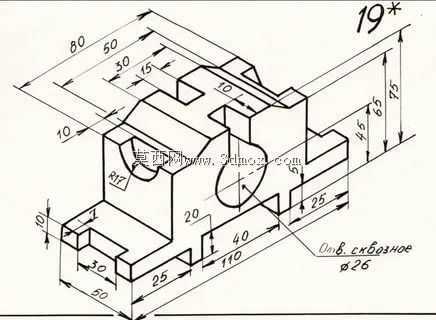

　　能够与安装基板的表面完全贴合，保证安装后的整体平面度，避免出现倾斜翘曲的情况；支脚之间预留的间隙，既可以减轻零件自身重量，也能为安装面下方的走线、散热预留足够空间。在外形尺寸与安装边界的设计上，该零件整体长宽高比例控制在适配小型仪器内部安装空间的范围内，所有外凸的棱边都做了小尺寸倒角处理，一方面避免装配过程中锐边划伤操作人员或者线缆绝缘层，另一方面也能在注塑或者机加工成型时减少应力集中，提升零件的结构强度。零件上部的斜向切面结构，是为了避让相邻安装的光学检测元件的光路，避免基座结构遮挡检测光线，同时该切面也可以作为装配时的对位基准面，装配人员可以通过该切面快速判断零件的安装方向是否正确。从实际使用场景的适配性来看，

　　这类基座既可以用于固定式的工业检测传感器安装，也能适配需要频繁拆装更换模块的实验类仪器，卡槽式的安装结构不需要额外拧动多颗固定螺丝，只需要沿导轨滑入到位即可完成固定，拆卸时拨动侧边的限位卡扣就能快速取出，能够大幅提升设备维护、模块更换的效率。在结构强度设计上，零件主体的壁厚采用均匀化设计，避免壁厚差异过大导致成型时出现缩痕、内应力集中的问题，中部通孔周边的壁厚做了局部加厚处理，因为该位置是穿设销轴或者线缆的主要受力区域，加厚处理能够避免长期受力后出现孔位变形、开裂的问题。两侧凸台的卡槽尺寸按照通用小型工业导轨的标准尺寸设计，能够兼容市面上多数常规尺寸的铝型材安装导轨，不需要单独定制配套导轨，降低设备的整体制造成本。

　　零件底部的支脚高度经过精确计算，能够保证安装后零件底面与基板之间留出足够的间隙，既可以让空气在间隙内流通带走模块工作产生的热量，也能避免基板表面的微小凸起、加工刀痕影响零件的安装平整度，即使基板表面存在0.1mm以内的平面度误差，也能通过支脚的均匀支撑保证零件自身的位置精度。从建模练习的角度来看，该零件涵盖了拉伸、切除、倒角、对称阵列等常用的三维建模操作，能够帮助初学者熟悉机械零件从构型到细节处理的完整设计流程，理解安装避让、定位基准、应力分散这些实际工程设计中的核心要点，避免只追求外观造型而忽略零件实际装配、使用需求的问题。
