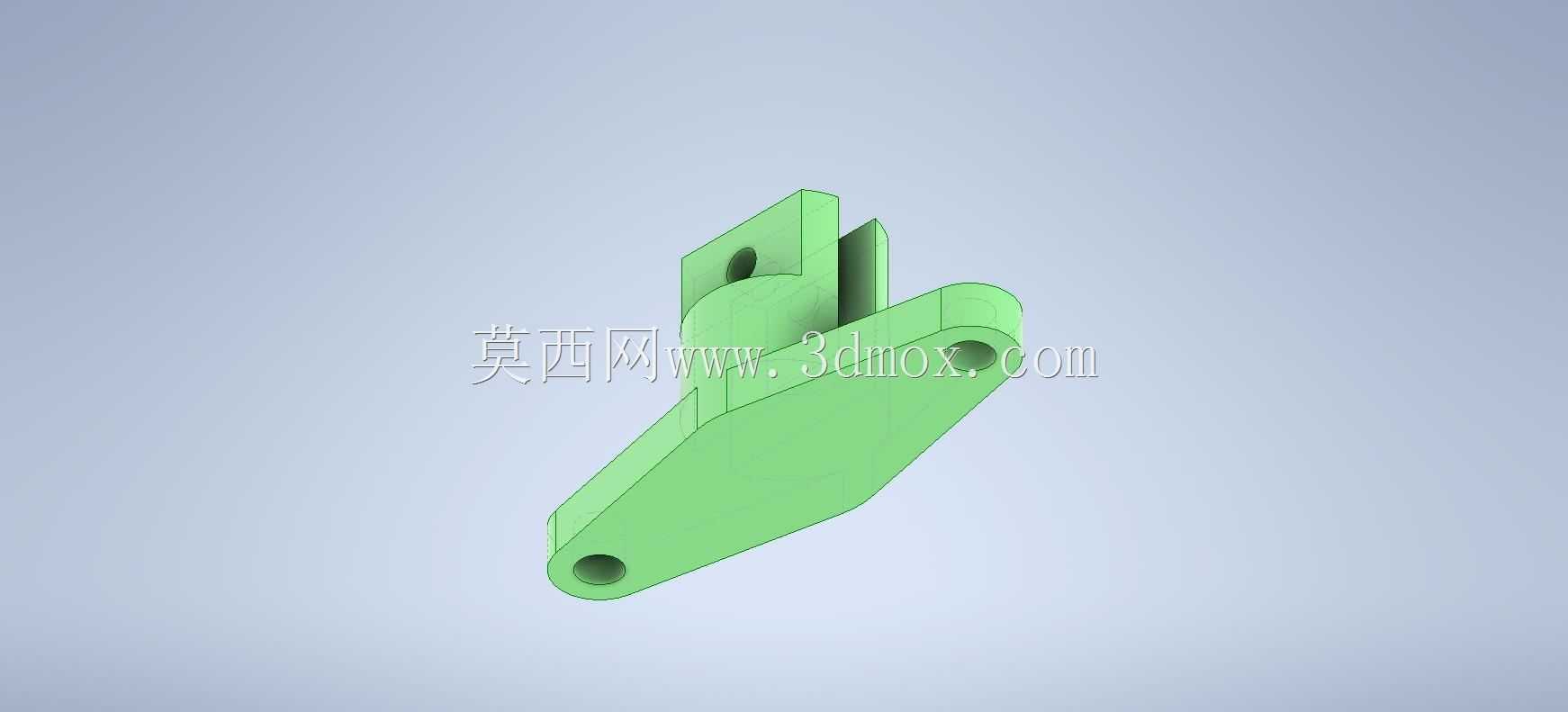

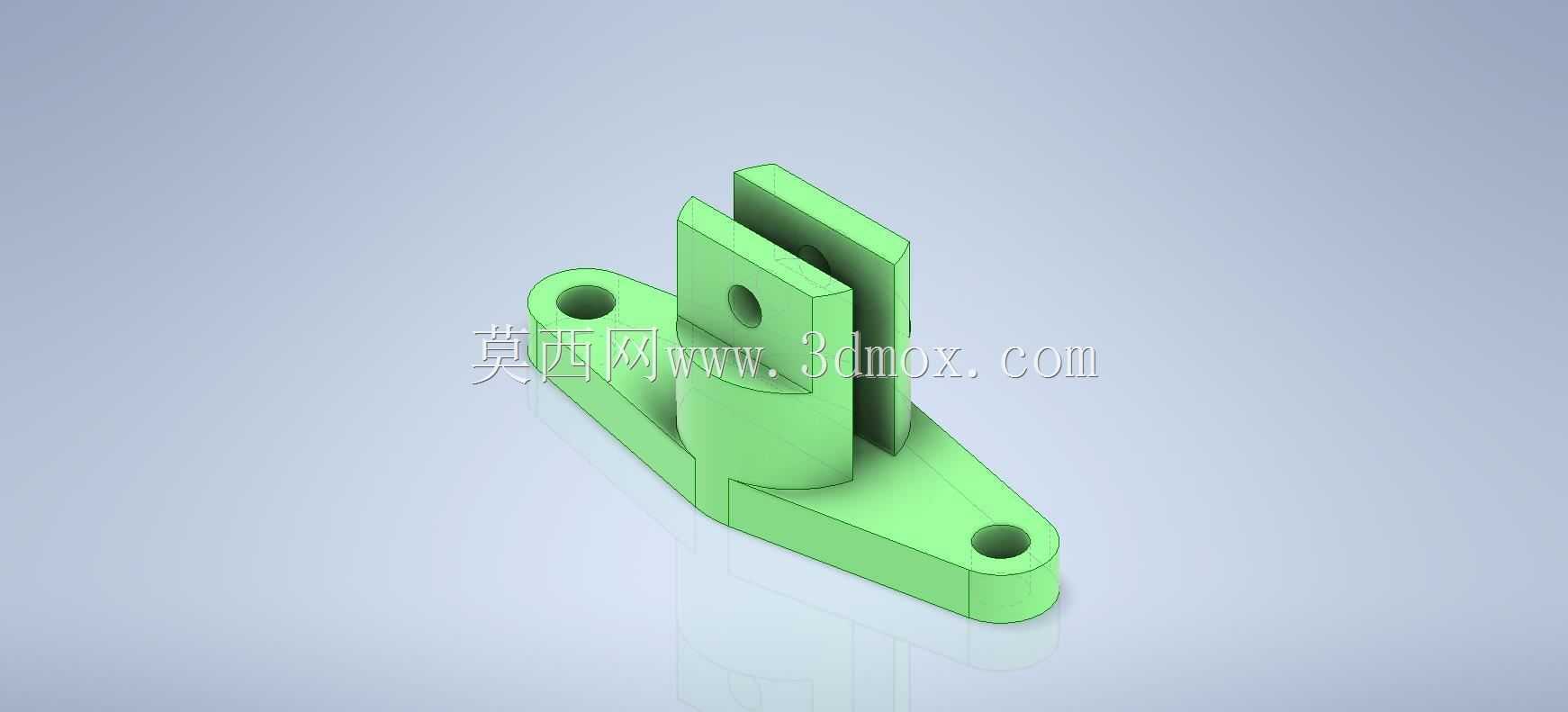

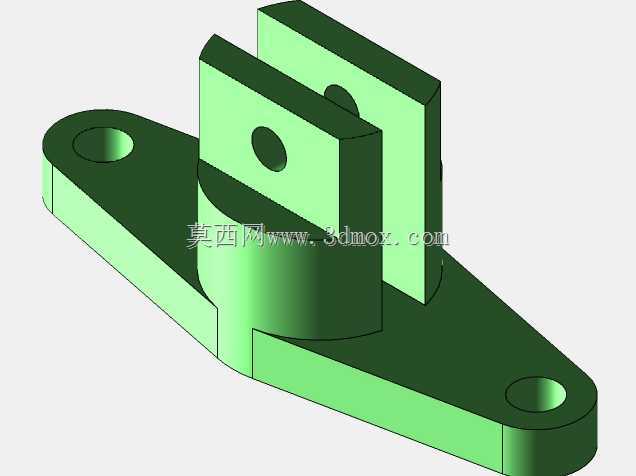

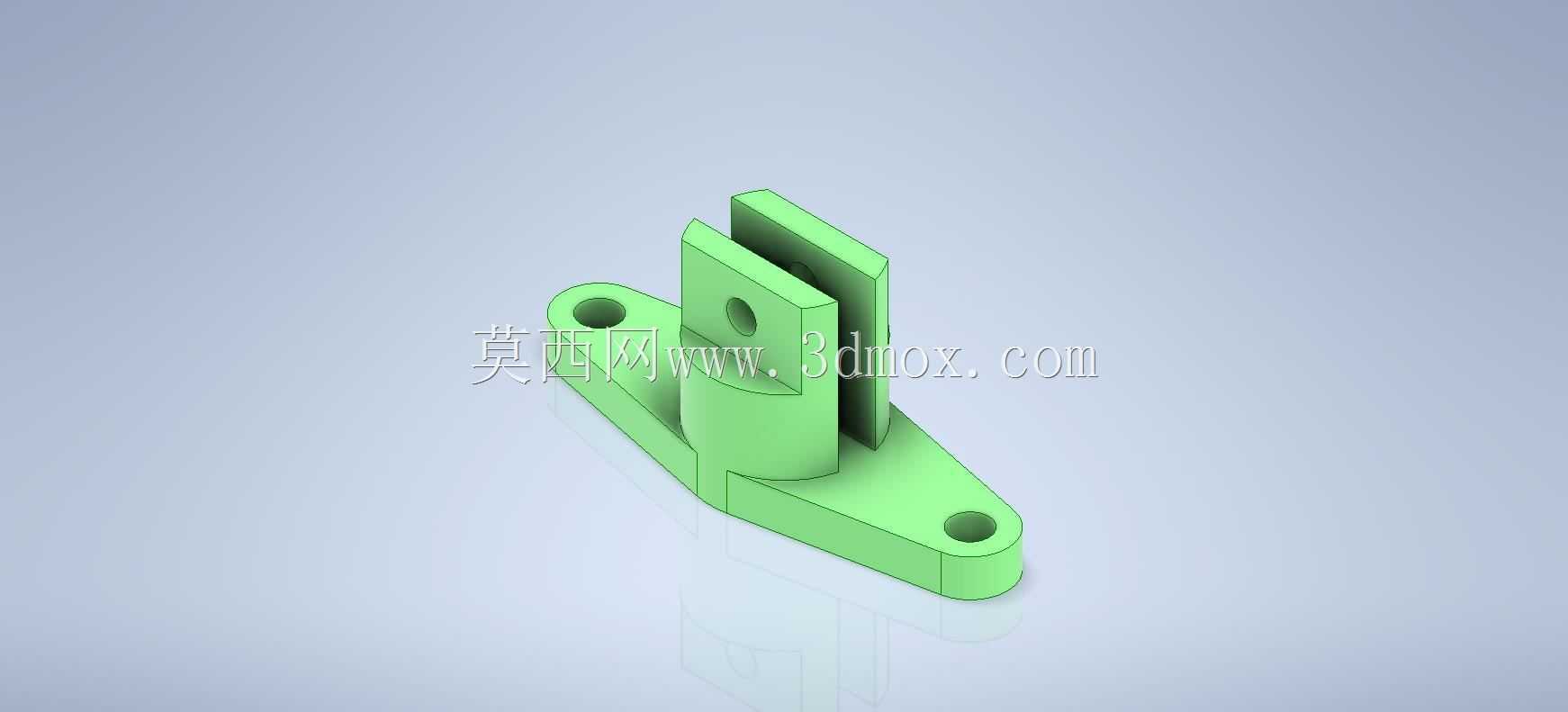

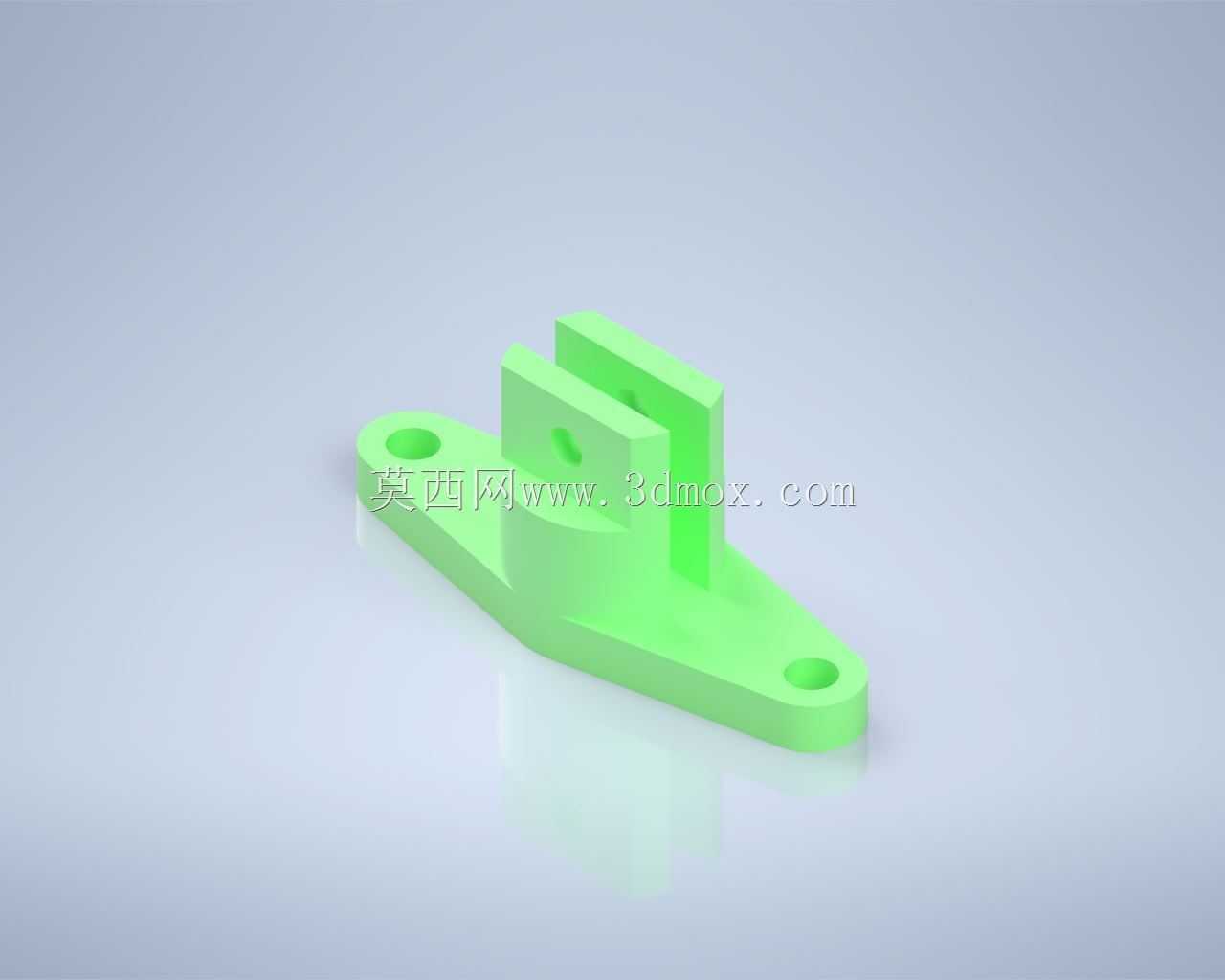

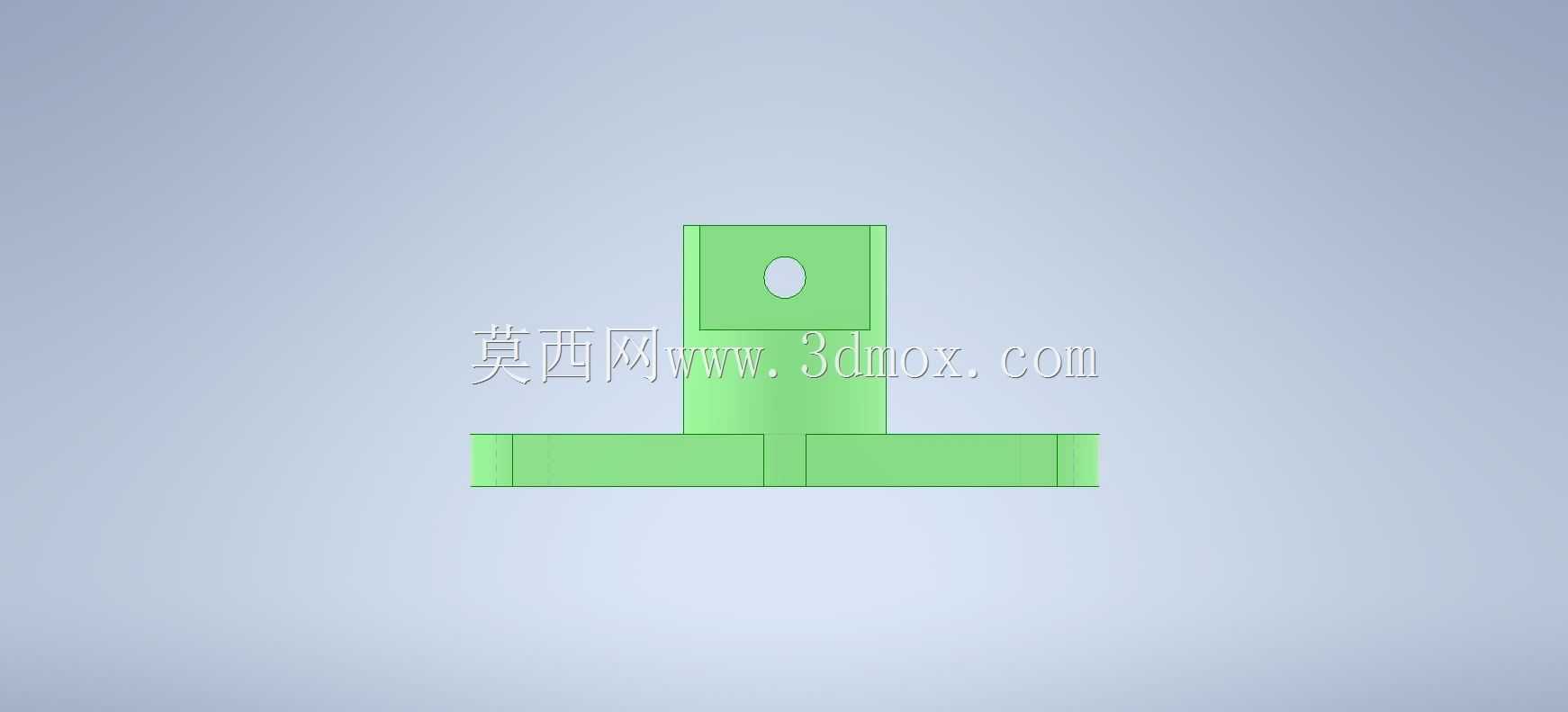

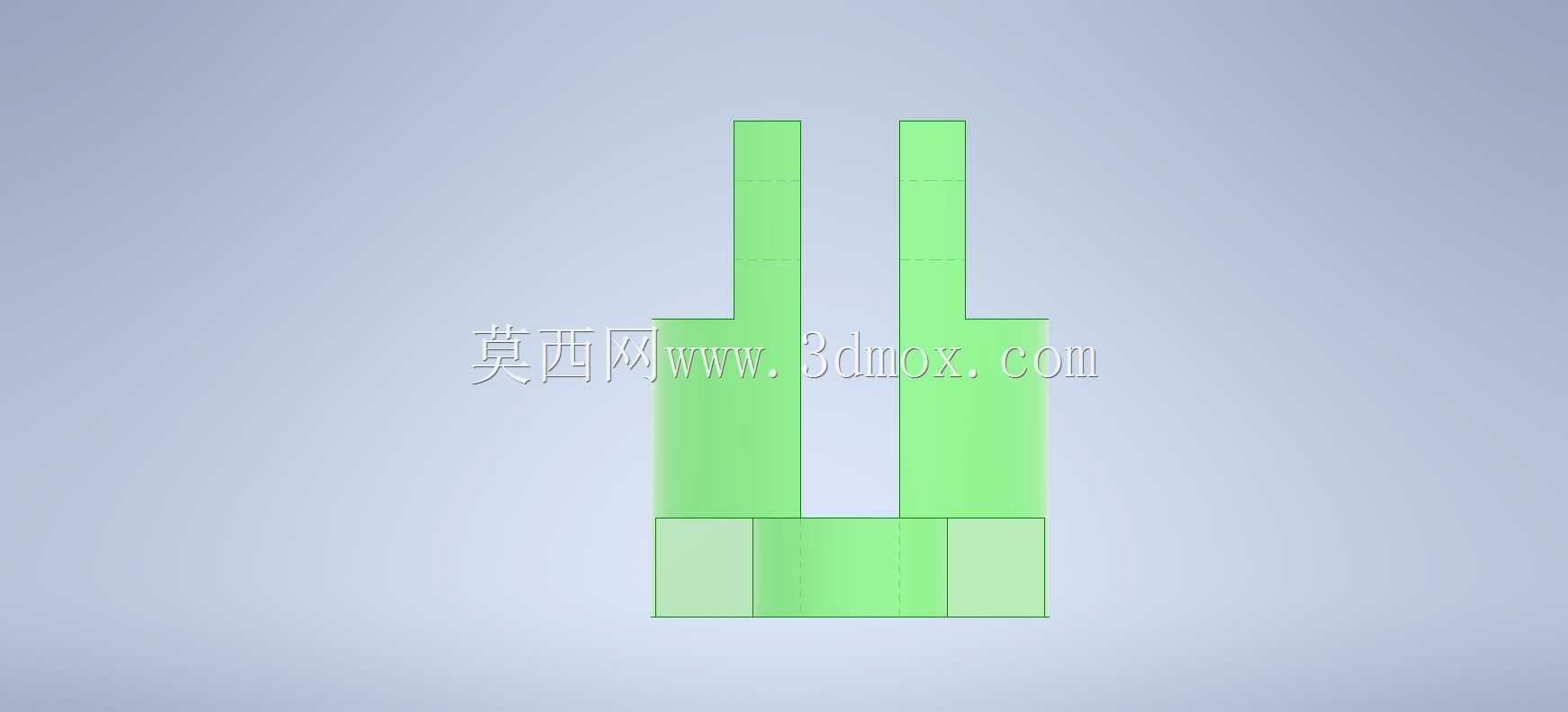

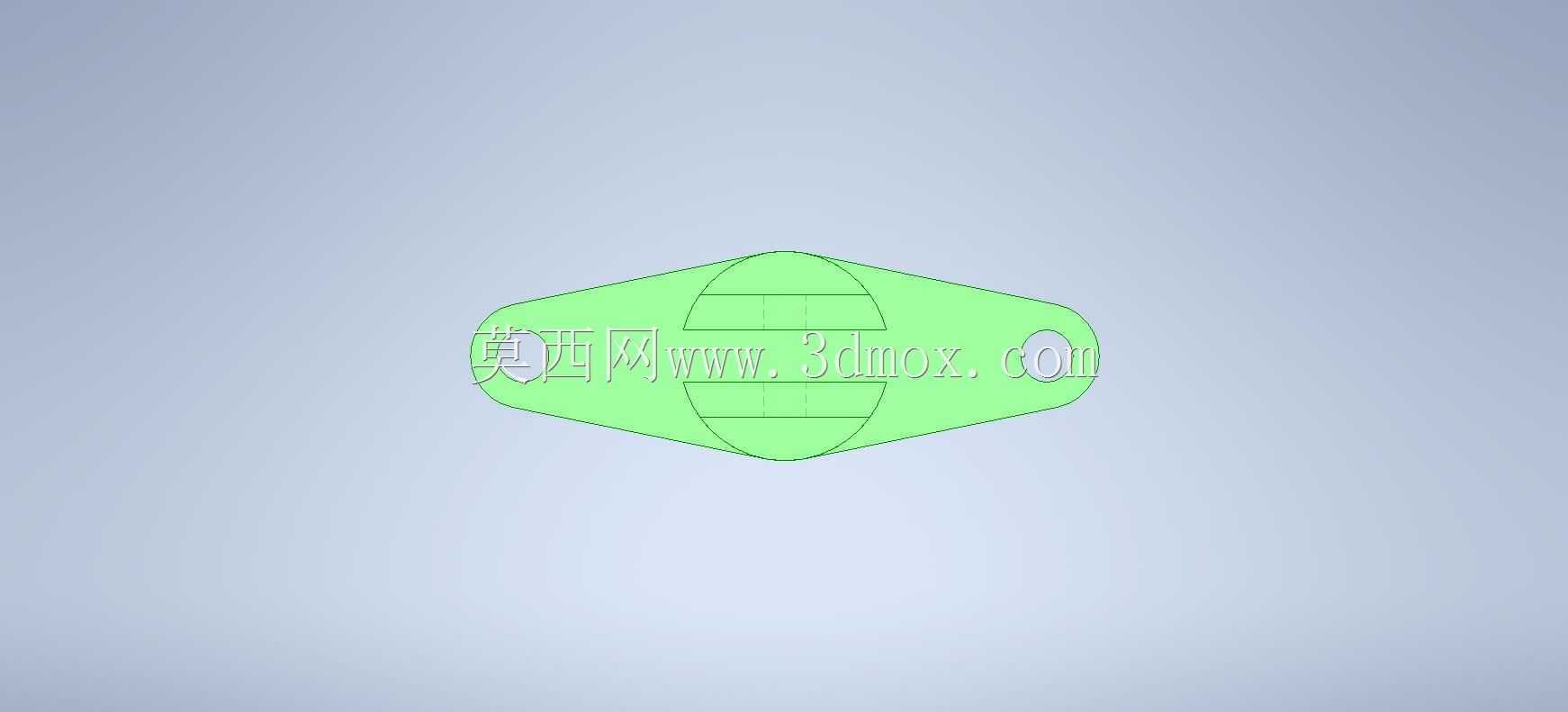

带双立板三角安装座练习结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611980
  • 带双立板三角安装座练习结构
  • 带双立板三角安装座练习结构
  • 带双立板三角安装座练习结构
  • 带双立板三角安装座练习结构
  • 带双立板三角安装座练习结构
  • 带双立板三角安装座练习结构
  • 带双立板三角安装座练习结构
  • 带双立板三角安装座练习结构
  • 带双立板三角安装座练习结构

  这类带双立板的三角支撑安装结构,在轻工自动化输送线的侧边挡料机构、小型电子元器件组装工位的定位模组中十分常见,日常做结构方案评审时,经常能碰到类似的安装固定件需求。从实际使用场景来看,这类零件主要承担两个核心功能:一是通过底部三角布局的三个安装孔,将整个组件稳定固定在设备的铝型材安装面或者钣金台面上,三角排布的孔位相比直线排布的双孔结构,抗倾覆力矩的能力提升40%以上,尤其适合承受侧向推压力的工位,比如小型物料到位后的挡停、检测探头的安装固定,不会因为长期受侧向力出现安装松动偏斜的问题。二是上方的双立板结构,中间预留的开槽可以插入摆杆、检测拨片或者小型转轴类零件,立板上预制的同轴通孔用来穿装销轴或者紧定螺钉,实现上部功能件的铰接或者固定,不需要额外加装支撑座,能有效压缩工位的整体安装空间,对于排布紧凑的桌面型自动化设备来说,这种集成式的安装座能减少零件数量,降低装配累计误差。

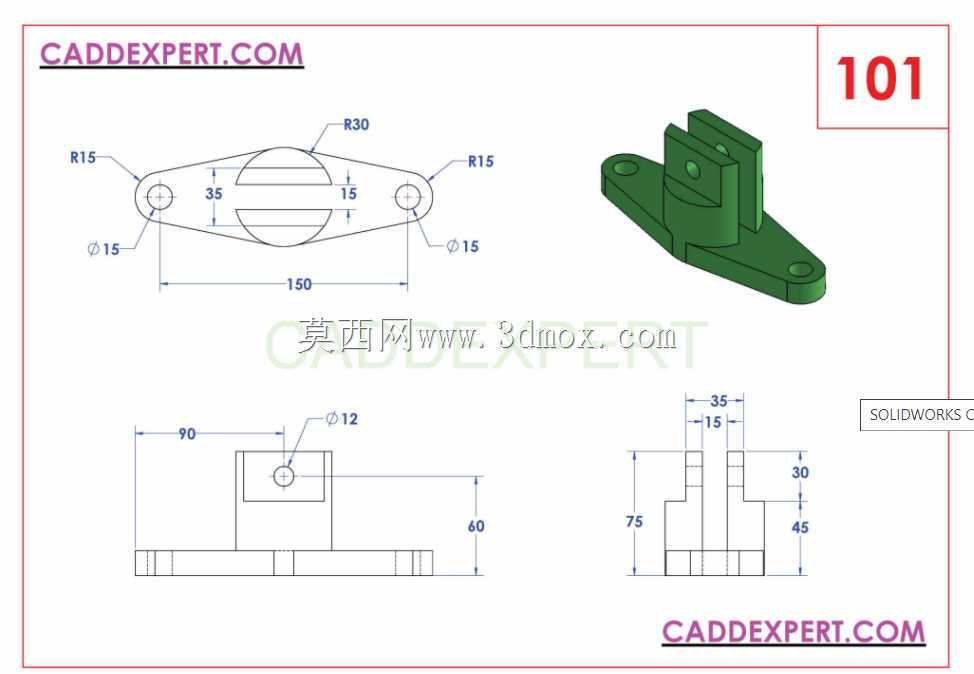

  从设计思路上拆解这个结构,首先要明确安装边界:底部三角底板的三个安装孔,孔距需要匹配常用的30系列、40系列铝型材的槽距,保证安装时不需要额外打孔转接,孔位做沉头设计,适配M4或者M5的内六角圆柱头螺钉,沉头深度要保证螺钉安装后顶面不超出底板平面,避免和上部立板的安装结构产生干涉。底板和立板的连接处做了渐变的圆角过渡,而不是直角连接,这是考虑到注塑或者3D打印加工时的应力集中问题,如果是采用机加工方式制作,圆角过渡也能减少铣削加工时的应力残留,避免零件受冲击时在连接处断裂。双立板的厚度需要根据上部承载的载荷计算,一般如果是承载1kg以内的检测拨片,立板厚度取4-6mm即可,立板上的同轴孔公差要取H7级,保证穿装销轴后转动灵活不会卡滞,两个立板的平行度公差要控制在0.05mm以内,否则会出现销轴穿装困难、上部零件转动卡涩的问题。

  实际选型使用时,要注意安装面的平面度要求,如果安装面平面度超过0.1mm,三角底板安装时会出现翘曲,导致立板的同轴度超差,所以固定前需要清理安装面的焊渣、毛刺,必要时可以在底板下方加0.1mm的调整垫片找平。另外这类结构如果是用在有频繁冲击的工位,比如气缸带动的挡料工位,材质建议选用6061铝合金或者POM工程塑料,铝合金件可以做阳极氧化处理提升耐磨性,POM材质自带润滑性,适合和销轴做铰接配合,不需要额外加装轴套。如果是用于传感器安装的场景,立板上可以额外加工螺纹孔,用来固定传感器的调节支架,实现检测位置的前后微调,不需要重新设计安装座,通用性更强。

  建模过程中需要注意几个容易出错的细节:一是三个安装孔的中心要落在同一个分度圆上,保证安装时的受力均匀,不要出现某两个孔距过近导致安装时扳手空间不足的问题;二是双立板的内侧间距要比上部安装的零件厚度大0.2-0.3mm,预留装配间隙,避免零件夹死无法动作;三是底板的边缘要做0.5mm的倒角,去除加工毛刺,避免装配时划伤操作人员。这类结构虽然看起来简单,但是是机械结构设计中最基础的安装固定单元,很多复杂的模组都是从这类基础结构演变而来,掌握这类结构的设计要点,能快速应对大部分小型工位的安装固定需求,减少重复设计的工作量。
