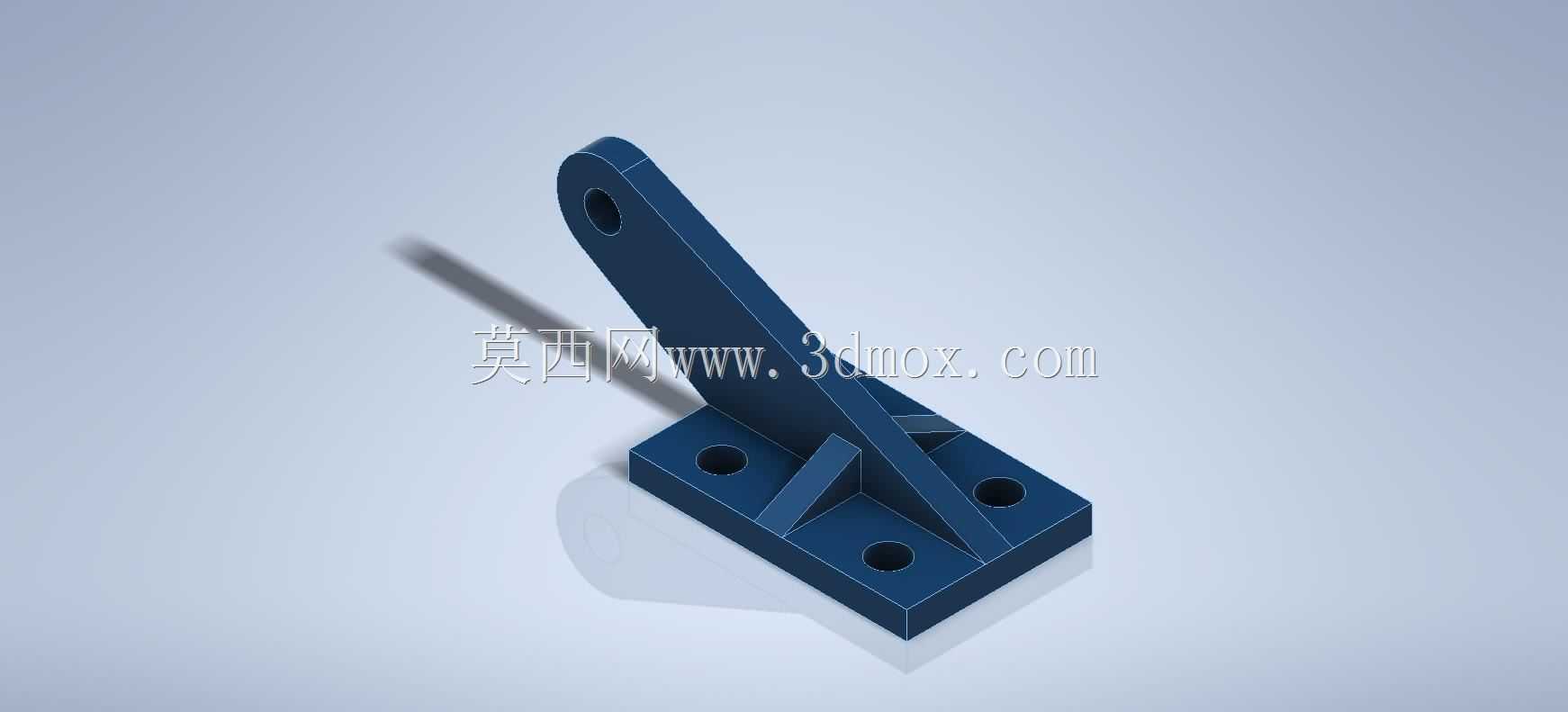

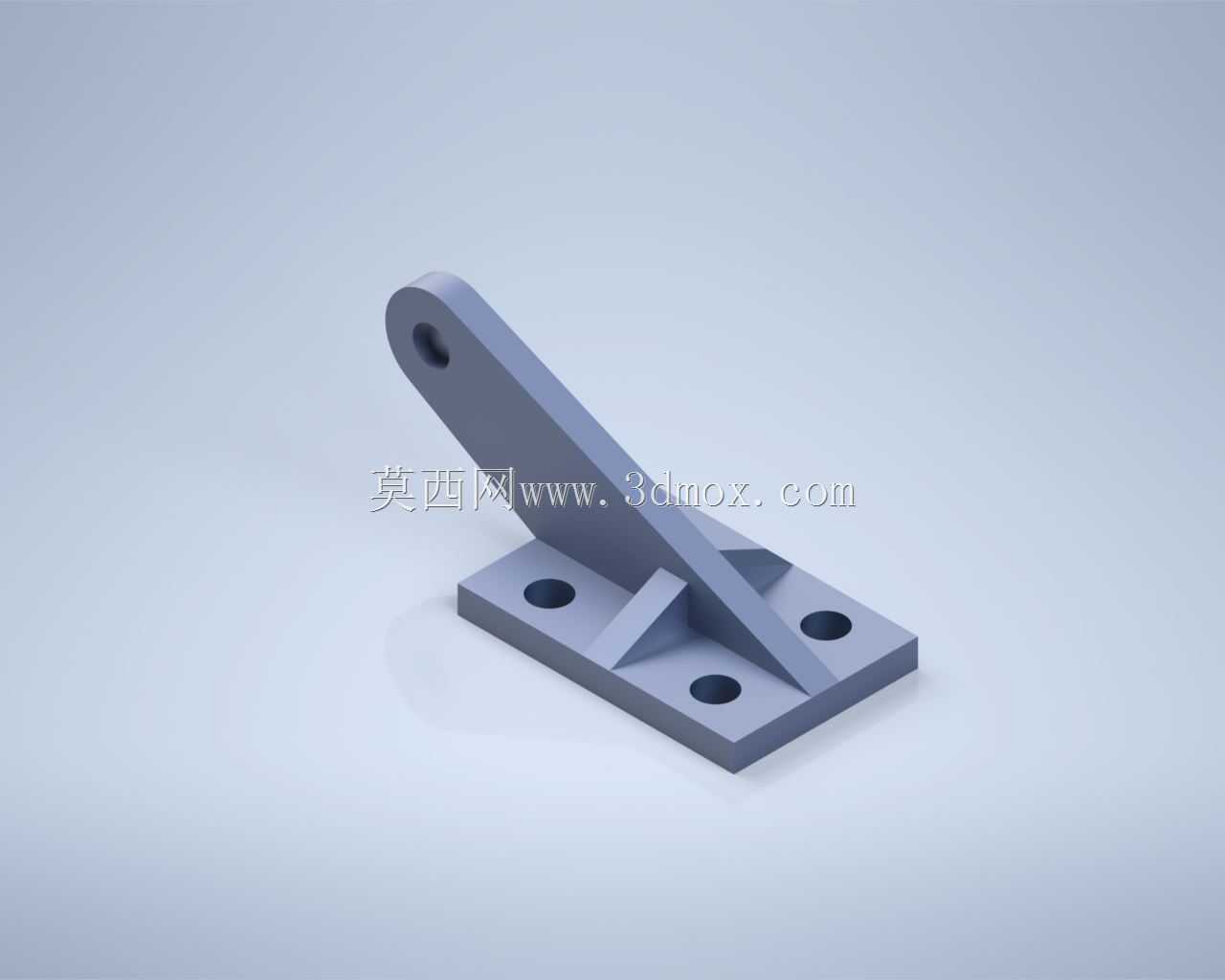

带加强筋单耳式安装固定支座结构

　　这类带单耳铰接端的安装支座，在轻工自动化输送线、小型工装夹具定位单元、户外检测设备的传感组件安装场景中十分常见，核心作用是为需要小角度摆动的杆件、传感探头支架、连杆传动构件提供稳定的安装基准，同时通过铰接结构释放转动自由度，避免构件受额外弯矩出现疲劳断裂。从实际使用场景来看，这类支座大多安装在设备的型材框架、安装基板或者混凝土预制的安装墩面上，底座上的四个通孔是为了适配M6或者M8规格的内六角圆柱头螺栓，安装时可以根据现场的安装孔位偏差微调位置，四个孔的孔距设计留足了扳手操作空间，不会出现螺栓拧紧时工具干涉的问题。

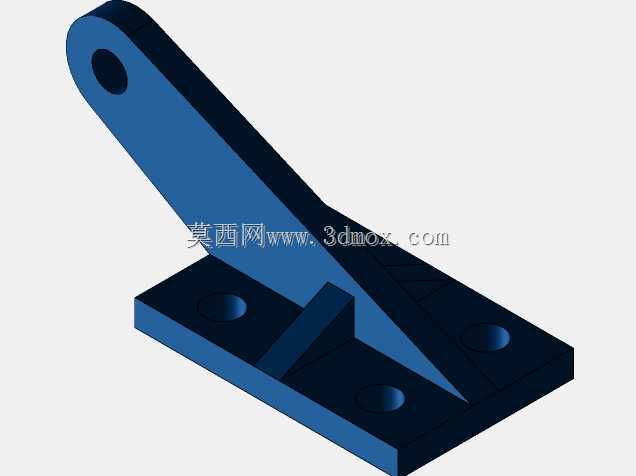

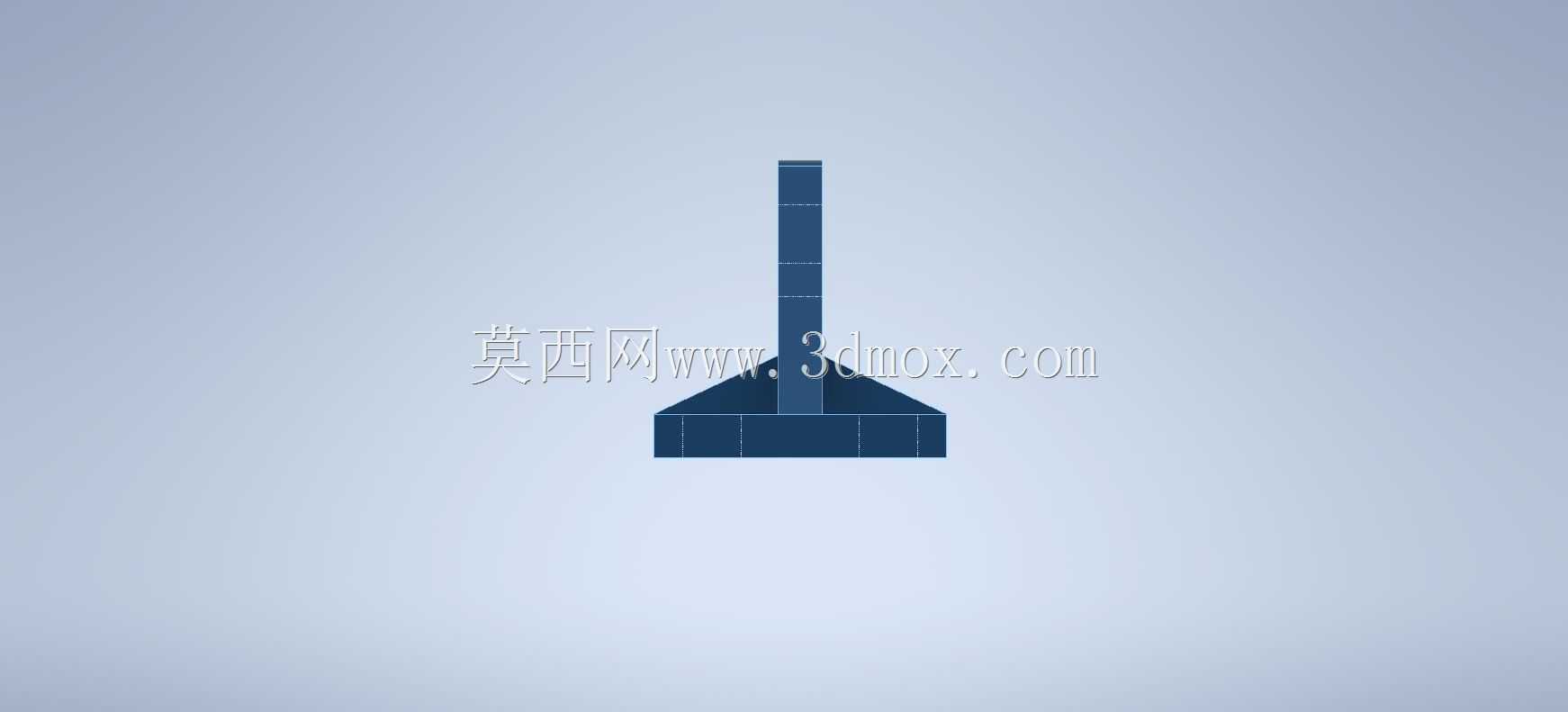

　　设计这类支座的时候，首先要考虑的是受力工况：单耳端的铰接孔通常会配合销轴、铜套或者向心关节轴承使用，承受来自连杆的径向拉力、压力以及周期性的摆动载荷，如果底座和单耳立板之间没有加强结构，长期受交变载荷的位置很容易出现应力集中，甚至从焊缝或者铸造圆角位置开裂。这个结构在立板和底座之间加了两道三角形加强筋，筋板的厚度和立板厚度保持一致，筋板的斜边做了平滑过渡，没有尖锐的棱角，一方面是减少铸造或者铣削加工时的应力集中点，另一方面也能在不额外增加太多整体重量的前提下，把立板受到的载荷均匀分散到底座的整个安装面上，不会让载荷集中在底座和立板的连接位置。

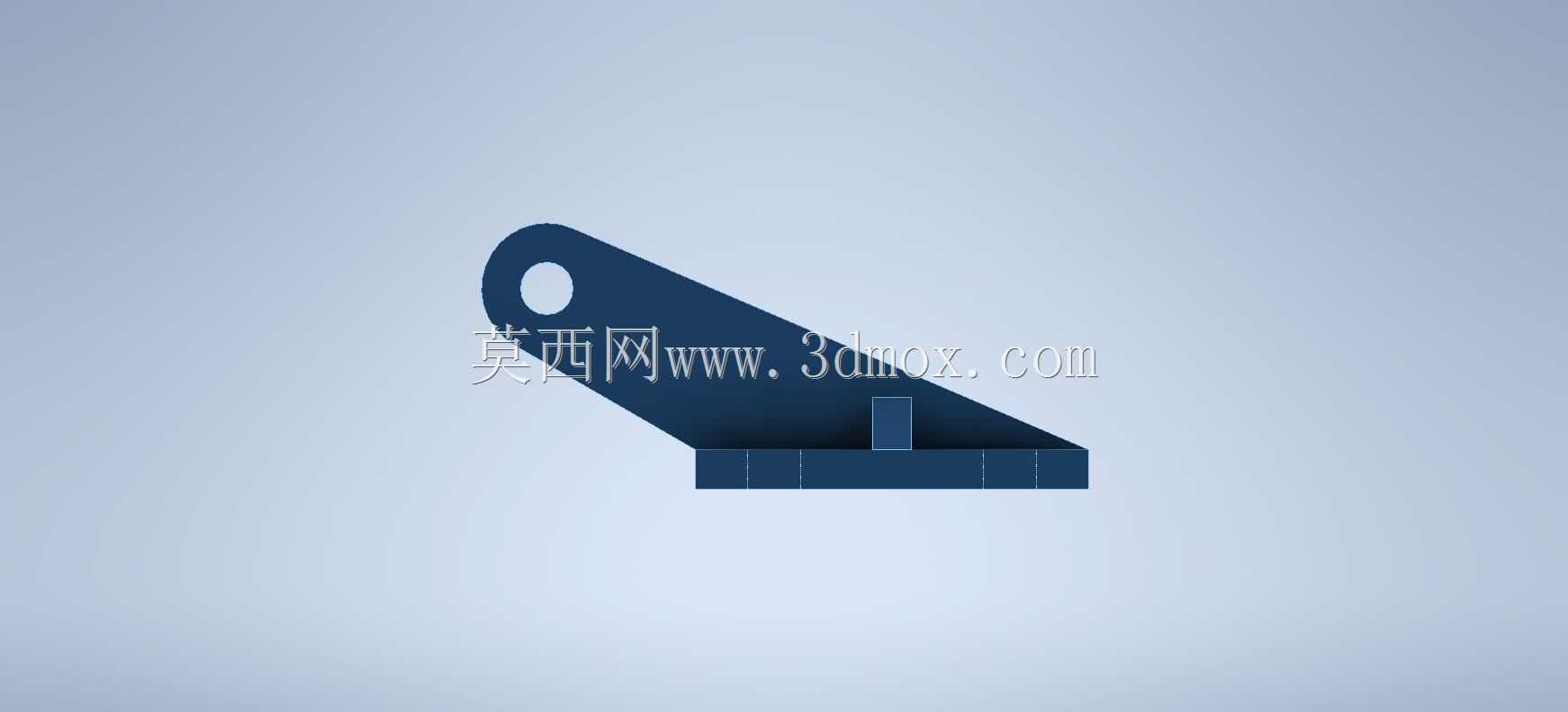

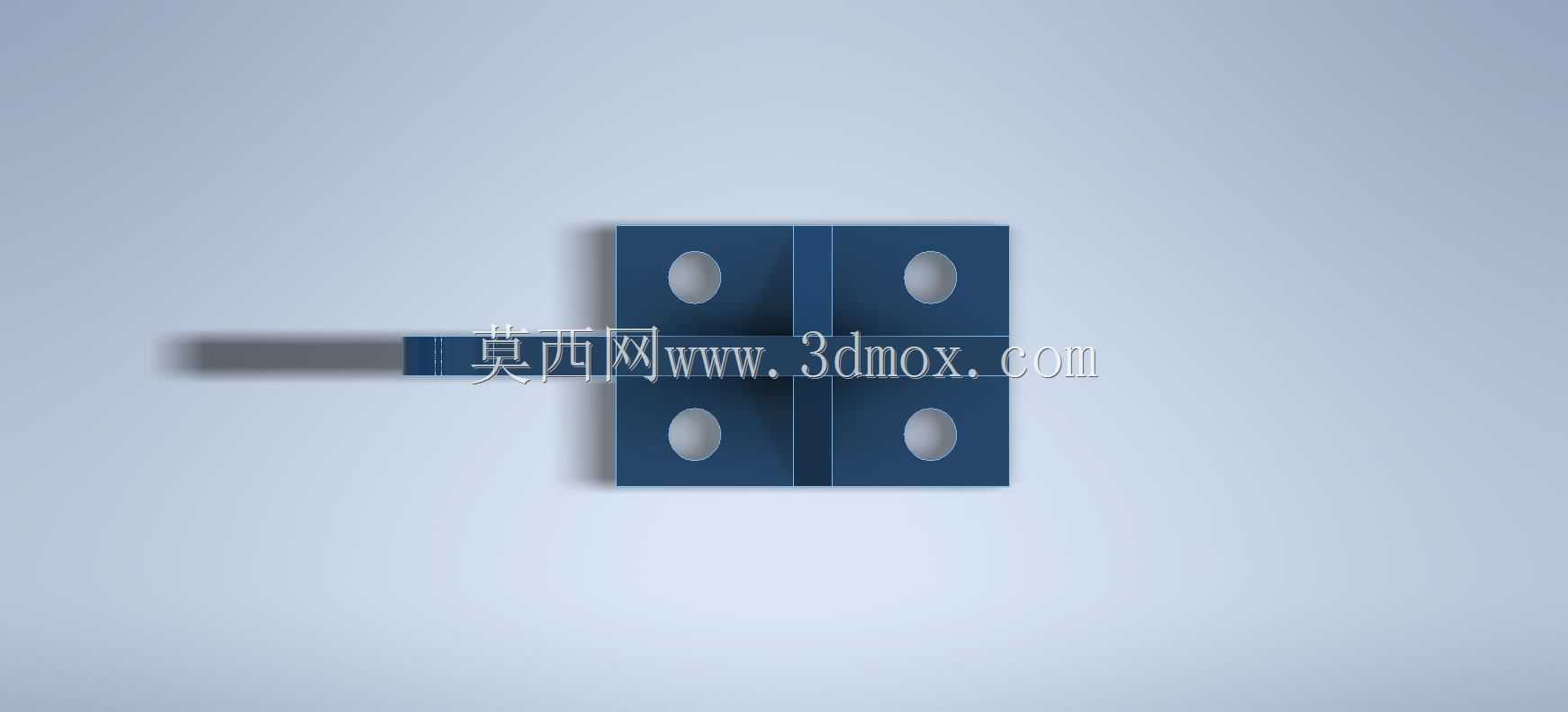

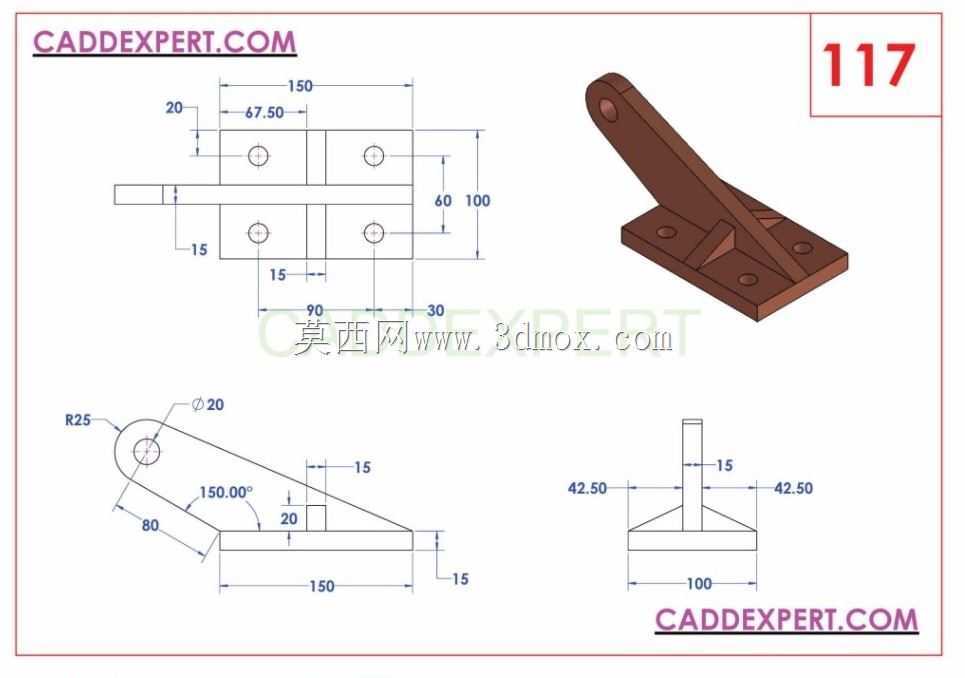

　　从安装边界来看，底座是矩形平板结构，四个安装孔对称分布在底座的四个角位置，孔中心到底座边缘的距离大于两倍的螺栓公称直径，保证安装时螺栓的压紧力不会让底座边缘出现压溃变形；单耳端的铰接孔中心到底座安装面的高度是经过匹配计算的，要保证和它配合的连杆在整个摆动行程里，不会和底座表面、安装基面出现运动干涉，孔的两端做了倒角处理，方便销轴或者轴承的压装，也能去除加工后的毛刺，避免装配时刮伤配合零件的表面。

　　实际选型使用的时候，要先核算铰接孔需要承受的最大径向载荷，再对应选择支座的材质，如果是普通的工装定位场景，用Q235钢板焊接后做喷塑处理就能满足需求，成本低加工周期短；如果是在有腐蚀的户外环境或者食品加工设备上使用，可以换成304不锈钢材质，表面做电解抛光处理，避免锈蚀影响设备清洁度；如果是对重量有要求的航空航天配套设备或者移动检测设备上，还可以换成6061铝合金材质做硬质阳极氧化处理，在保证结构强度的前提下大幅降低零件自重。

　　建模的时候要注意几个工艺细节：首先是所有的棱边都要做R0.5到R1的圆角处理，除了减少应力集中，也能避免加工后锋利的棱边划伤操作人员；其次是加强筋和立板、底座连接的位置要留自然的过渡圆角，不要做成直角连接，不管是铸造还是铣削加工，直角位置都容易出现加工缺陷，受力时也容易成为断裂起始点；另外底座的安装孔如果是用于经常拆装的场景，可以在孔位压装不锈钢衬套，避免多次拆装后螺栓把孔位磨大，导致支座安装出现松动。

　　这类支座的铰接孔公差一般选H7级，和销轴的间隙配合控制在0.02到0.05毫米之间，既能保证转动灵活，又不会因为间隙过大出现摆动窜动，影响连接构件的定位精度；底座的安装面要做铣平处理，平面度控制在0.1毫米以内，保证安装后支座不会出现倾斜，避免铰接孔的轴线和设计基准出现偏斜，导致连杆传动时出现卡滞或者额外的磨损。在实际的设备维护中，这类支座属于易损的支撑构件，定期检查的时候要留意加强筋和立板的连接位置有没有出现裂纹，铰接孔的磨损量有没有超过0.1毫米，如果磨损过大要及时更换，避免因为支座失效导致整个传动单元出现故障。
