异形块状带孔连接基座三维建模练习作品

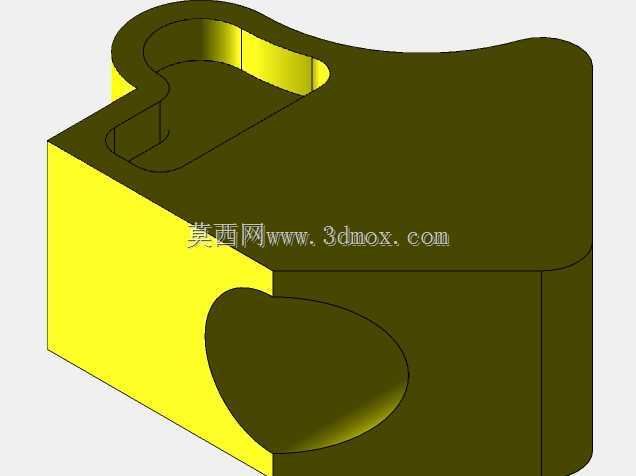

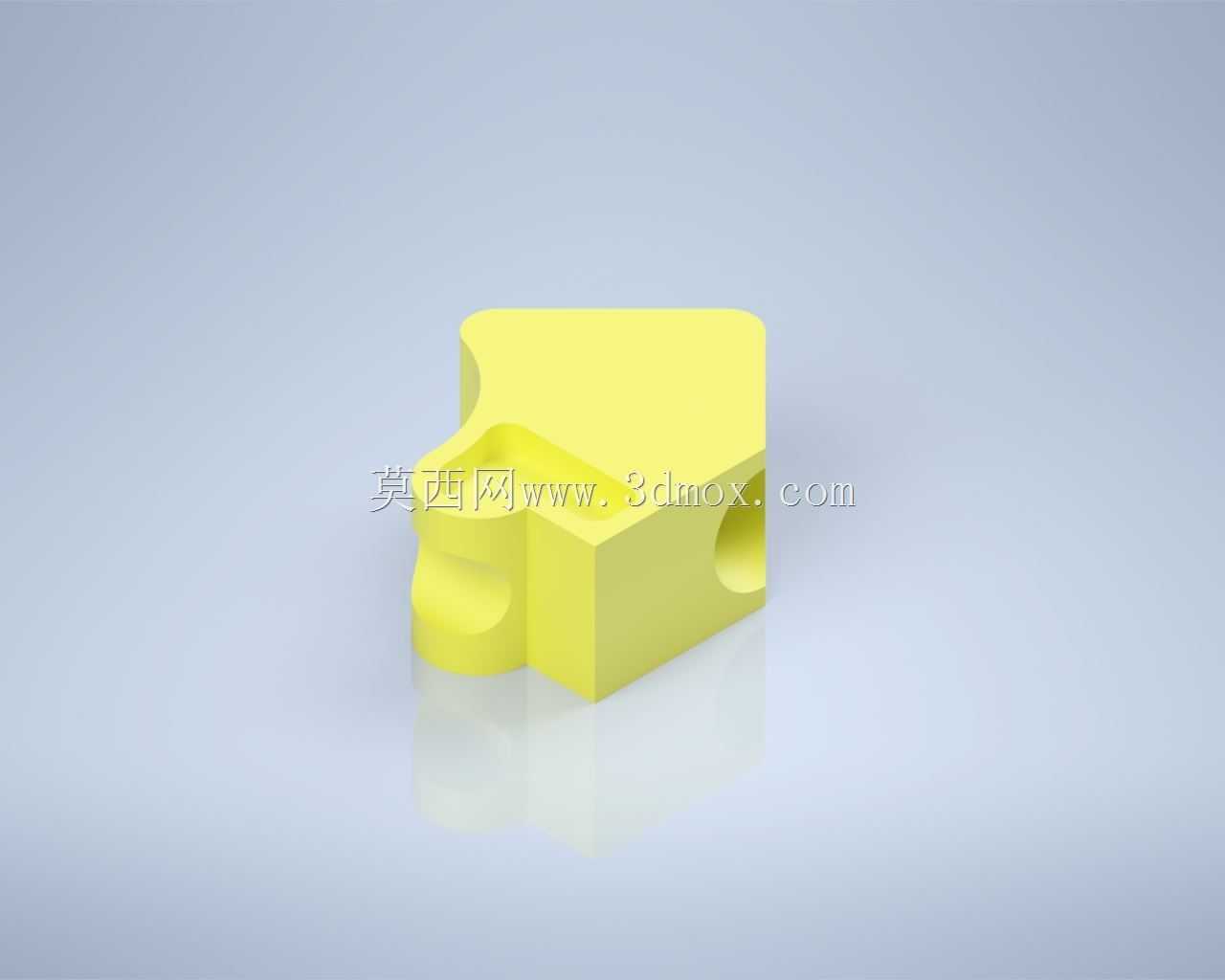

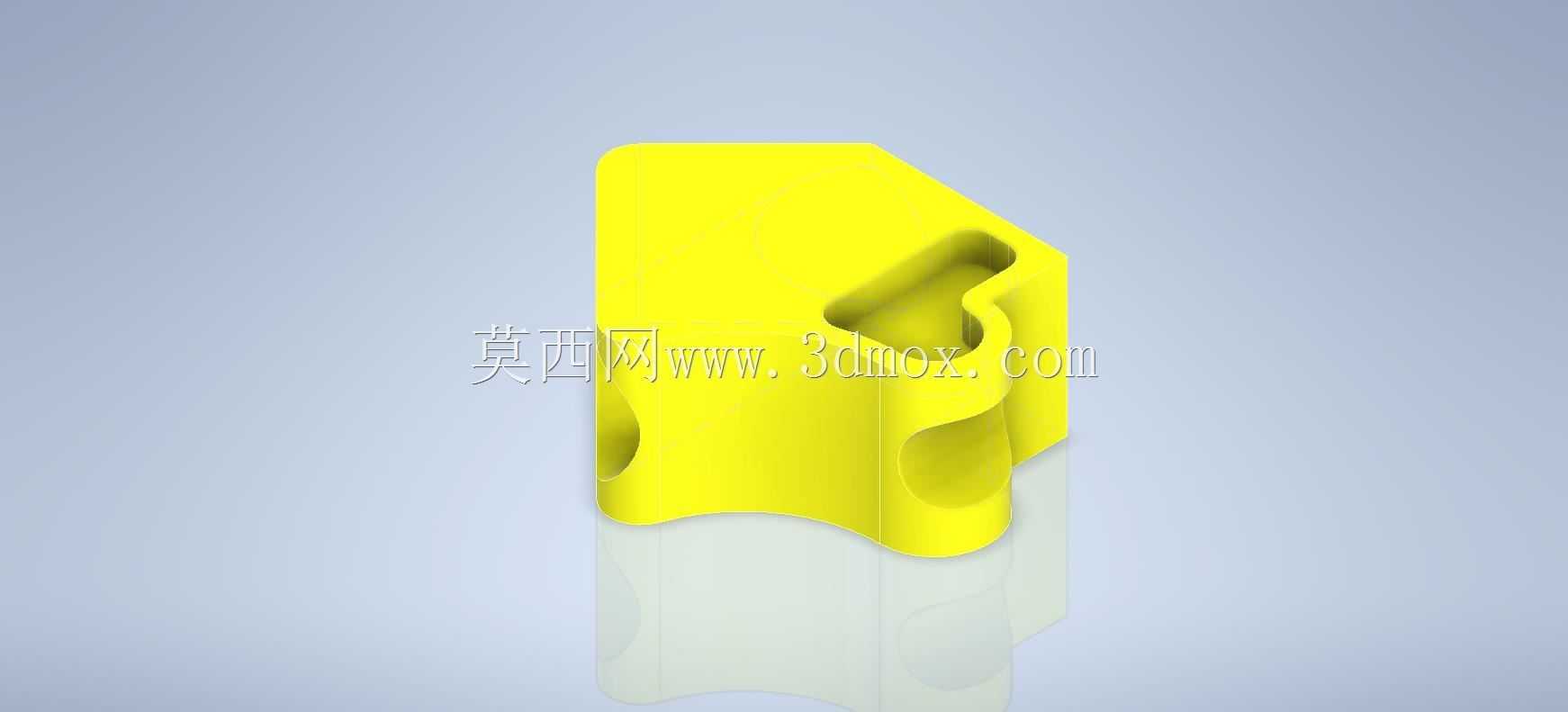

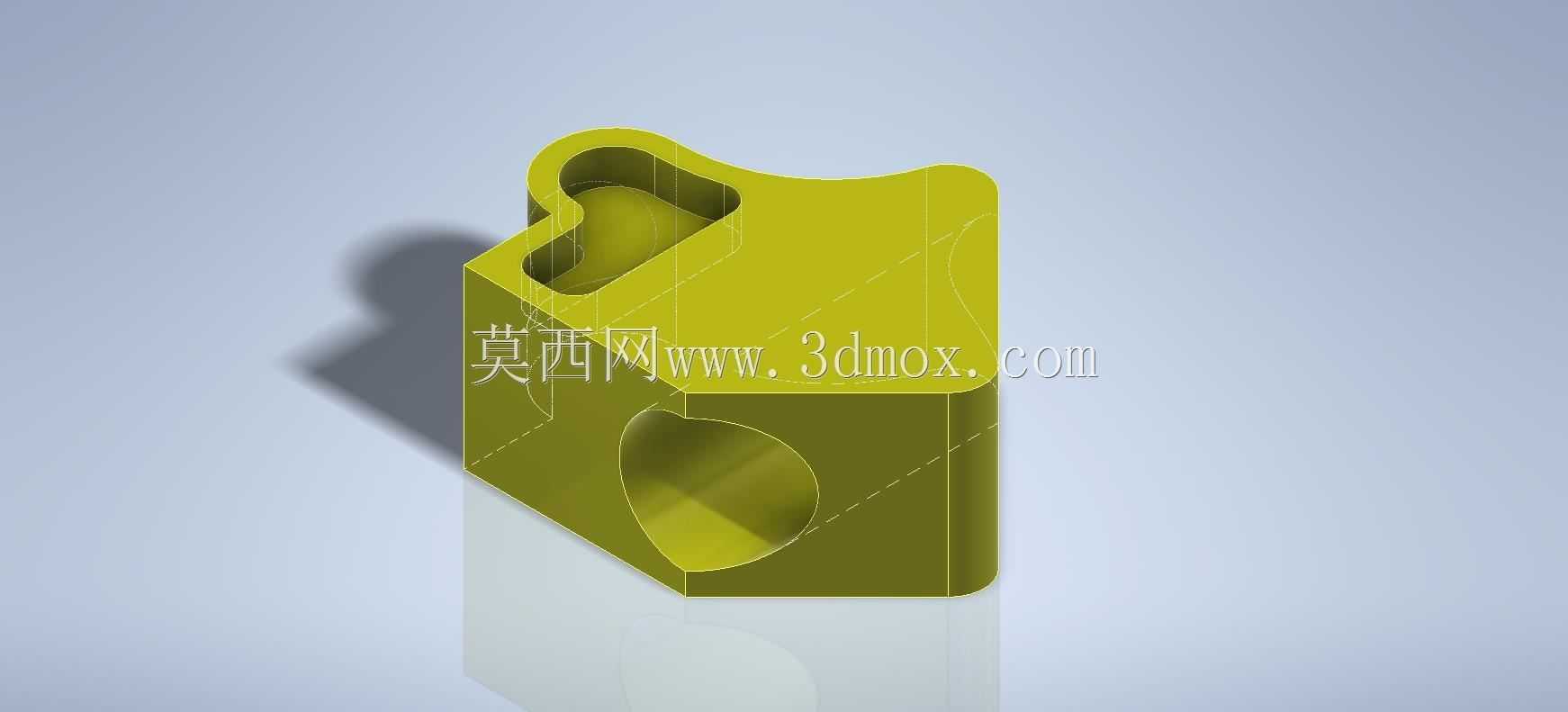

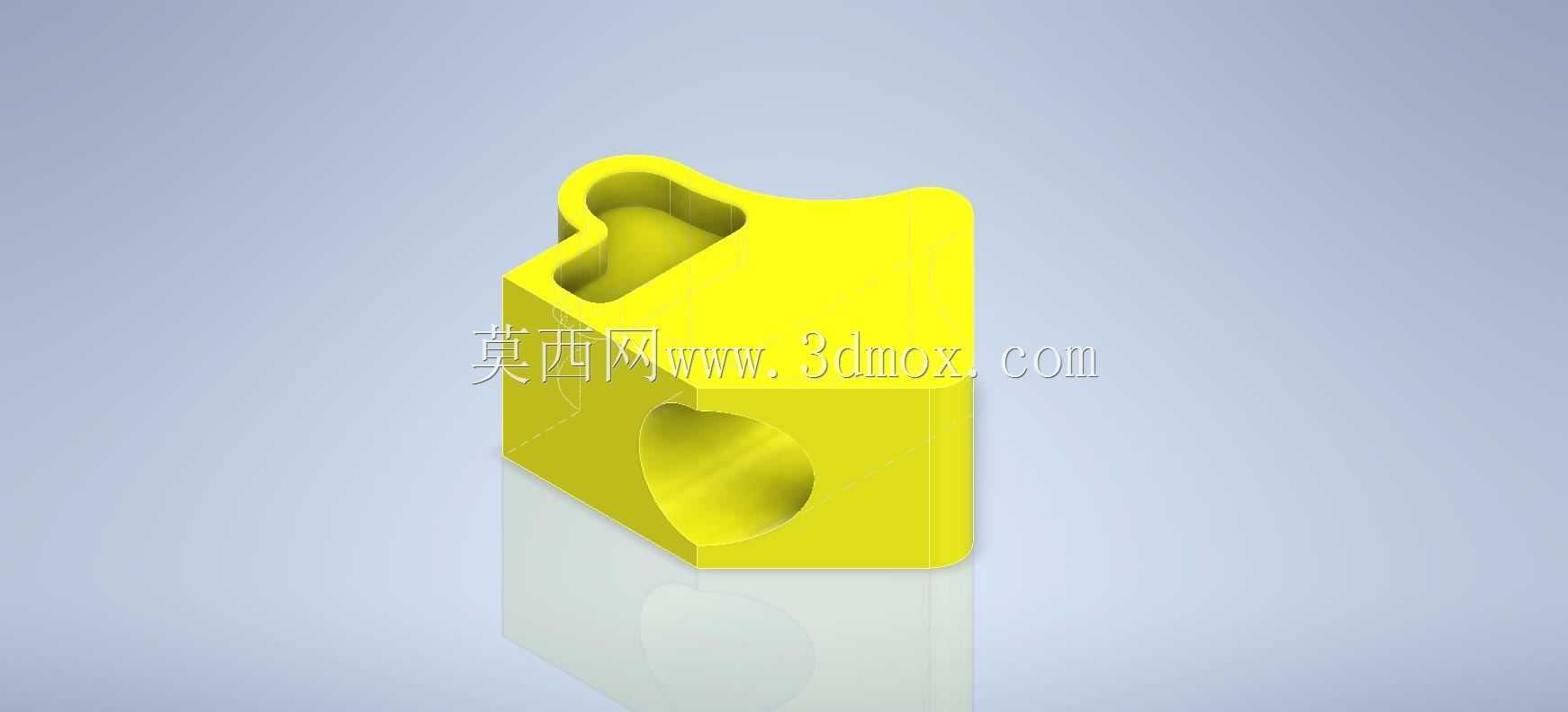

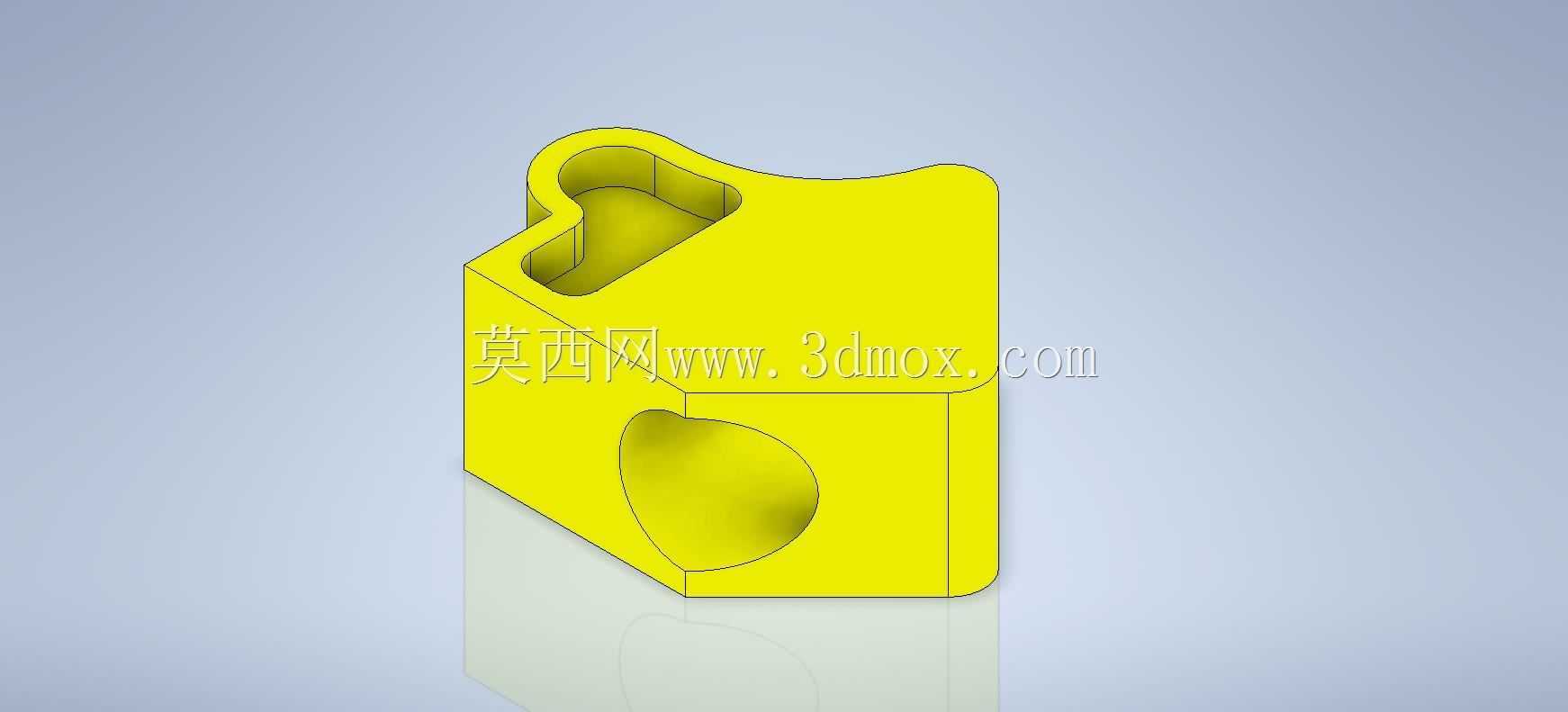

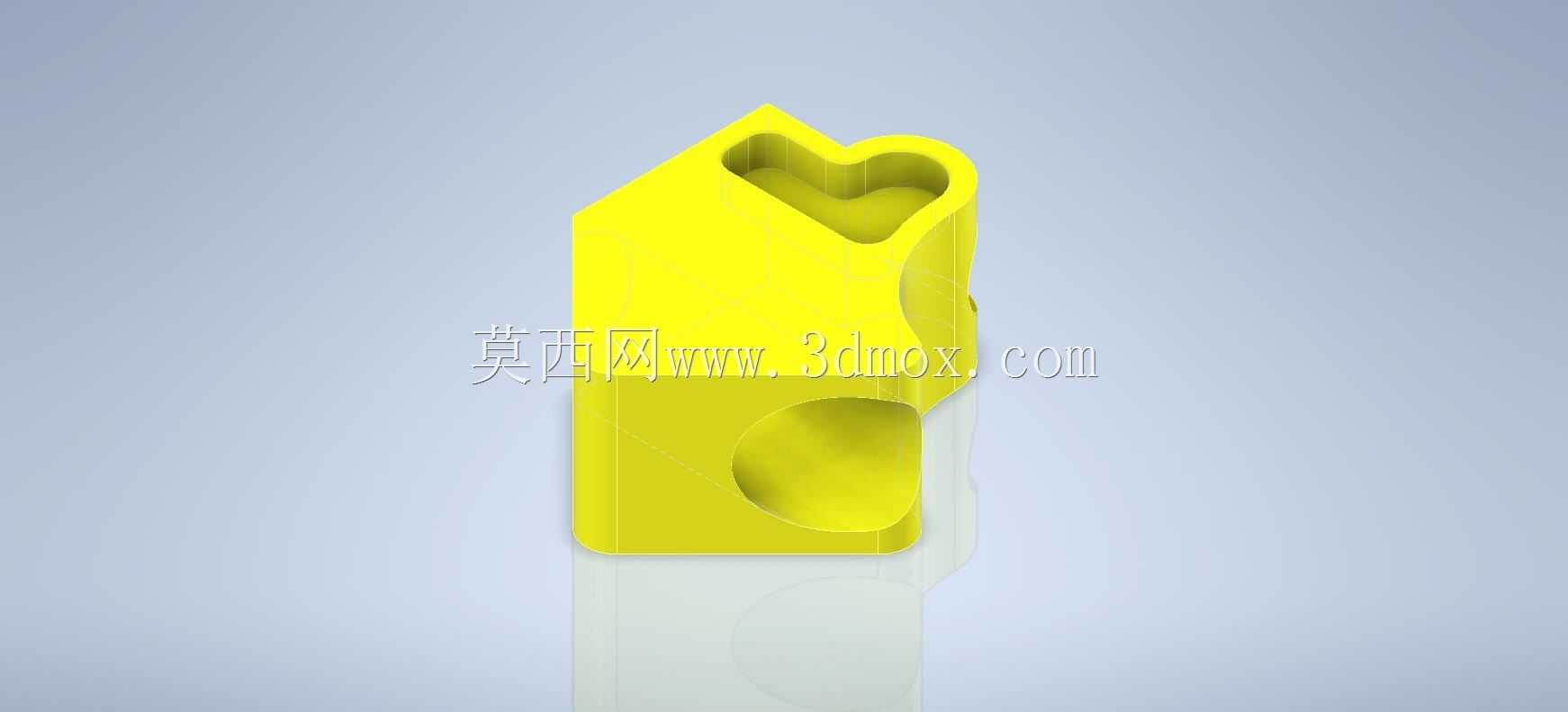

　　本次建模的零件属于小型块状连接基座类构件，这类零件在工业场景中常作为小型功能模块的安装载体使用，常见于检测工位的小型传感器安装支架、气动回路的阀组固定基座、小型工装的定位连接块等场景，承担着承载功能元件、保证安装位置精度、传递局部载荷的作用。从结构来看，零件主体采用近似矩形的块状基体作为核心承载结构，基体一侧做了圆弧过渡的凸台结构，凸台位置设置有同轴的通孔结构，这类孔位可用于穿装固定螺栓，或是作为定位销的配合孔，保证零件安装时的位置精度，避免受载后出现偏移。基体另一侧做了内凹的圆弧缺口设计，该结构一方面可以避让相邻安装的其他零件轮廓，减少装配时的干涉风险，另一方面也能在保证结构强度的前提下削减零件整体重量，降低材料消耗，对于批量加工的零件来说，这类减材结构能有效控制生产成本。

　　设计这类零件时，首先要明确安装边界的约束条件，需要先匹配所适配安装面的尺寸范围，确保零件的整体外轮廓不会超出安装区域的边界，同时要核对相邻装配零件的轮廓尺寸，预留足够的装配操作空间，比如螺栓安装时的扳手空间、销钉压装时的操作空间都需要在建模阶段提前考量，避免后续装配时出现无法操作的问题。孔位的设计需要结合固定件的规格来确定，螺栓过孔的直径要比对应螺栓的公称直径大0.2到0.5毫米，保证装配时的容错空间，同时孔位的位置公差需要根据安装精度要求设定，如果是用于定位的销孔，需要保证孔位的同轴度、位置度公差满足配合要求，避免出现定位偏差。零件的棱边位置统一做了小尺寸的倒角处理，这类倒角一方面可以去除加工过程中产生的毛刺，避免装配时划伤操作人员或是损坏相邻零件的表面，另一方面也能在零件受载时减少棱边的应力集中，提升零件的抗疲劳性能，避免长期受交变载荷时在棱边位置产生裂纹。

　　从安装适配性来看，零件的底面为完整的平面结构，能够与安装基准面实现完全贴合，保证安装后的接触刚度，避免出现安装倾斜导致的受力不均问题。基体上的不同孔位分别承担固定和定位的功能，其中直径较大的孔位可用于穿装主固定螺栓，承担主要的连接载荷，直径较小的孔位可用于安装定位销，或是固定小型的附属元件。在建模过程中，这类零件的建模逻辑遵循从基体到局部特征的顺序，首先通过拉伸命令生成主体的块状基体，之后依次添加凸台、缺口、孔位等特征，最后添加倒角、圆角等工艺特征，建模过程中需要注意特征之间的父子关系，避免后续修改参数时出现特征报错的问题，同时要保证所有特征的尺寸标注符合机械设计的规范，尺寸链的设置要合理，避免出现过定位或是尺寸冗余的问题。这类零件虽然结构简单，但是是机械结构中最常见的基础构件，熟练掌握这类零件的建模思路，能够为复杂装配体的设计打下扎实的基础，在实际设计工作中，这类基础零件的设计合理性会直接影响整个设备的装配效率和运行稳定性，需要设计人员结合实际的装配场景和载荷条件反复调整结构细节，保证零件的实用性和工艺性。
