带双安装耳的立式铰接支座结构设计

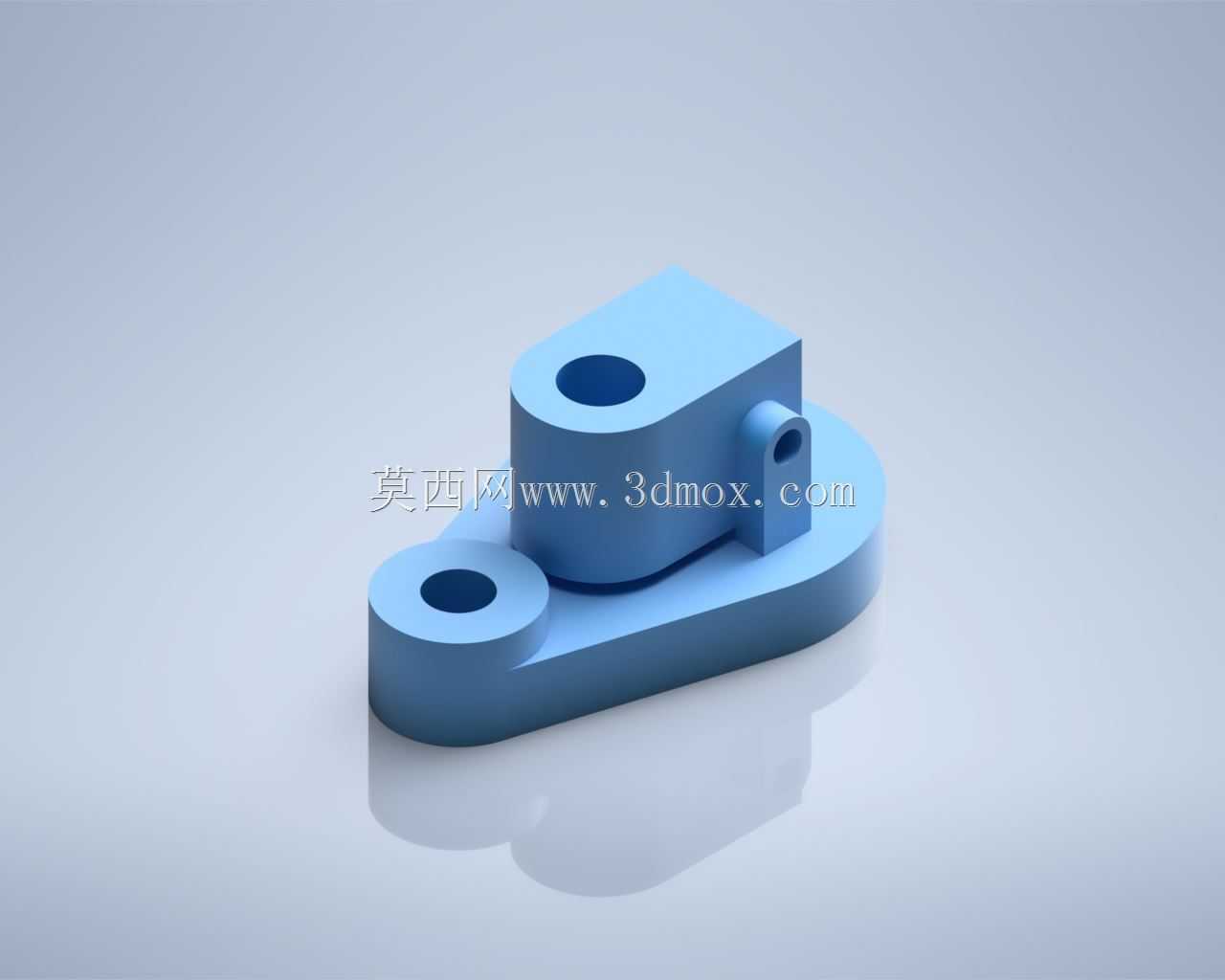

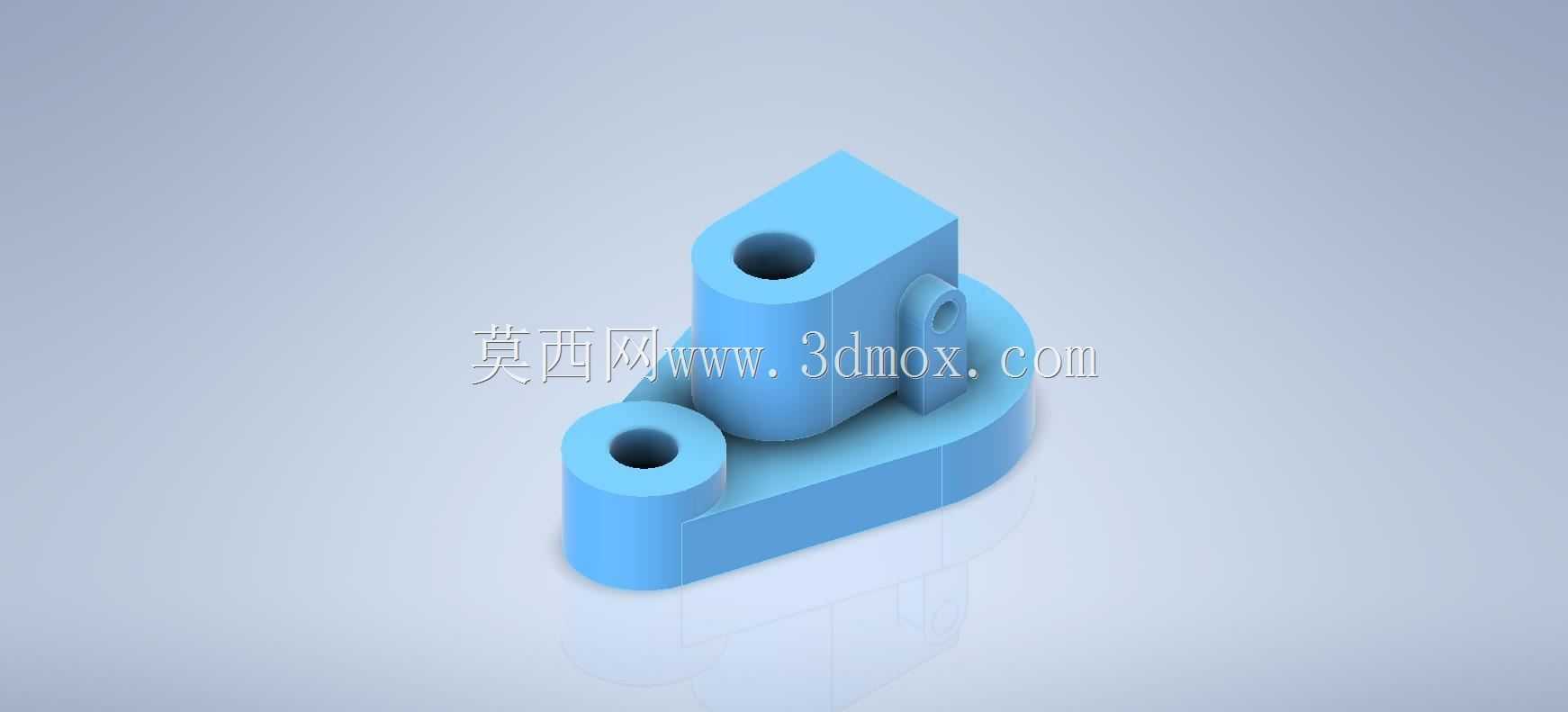

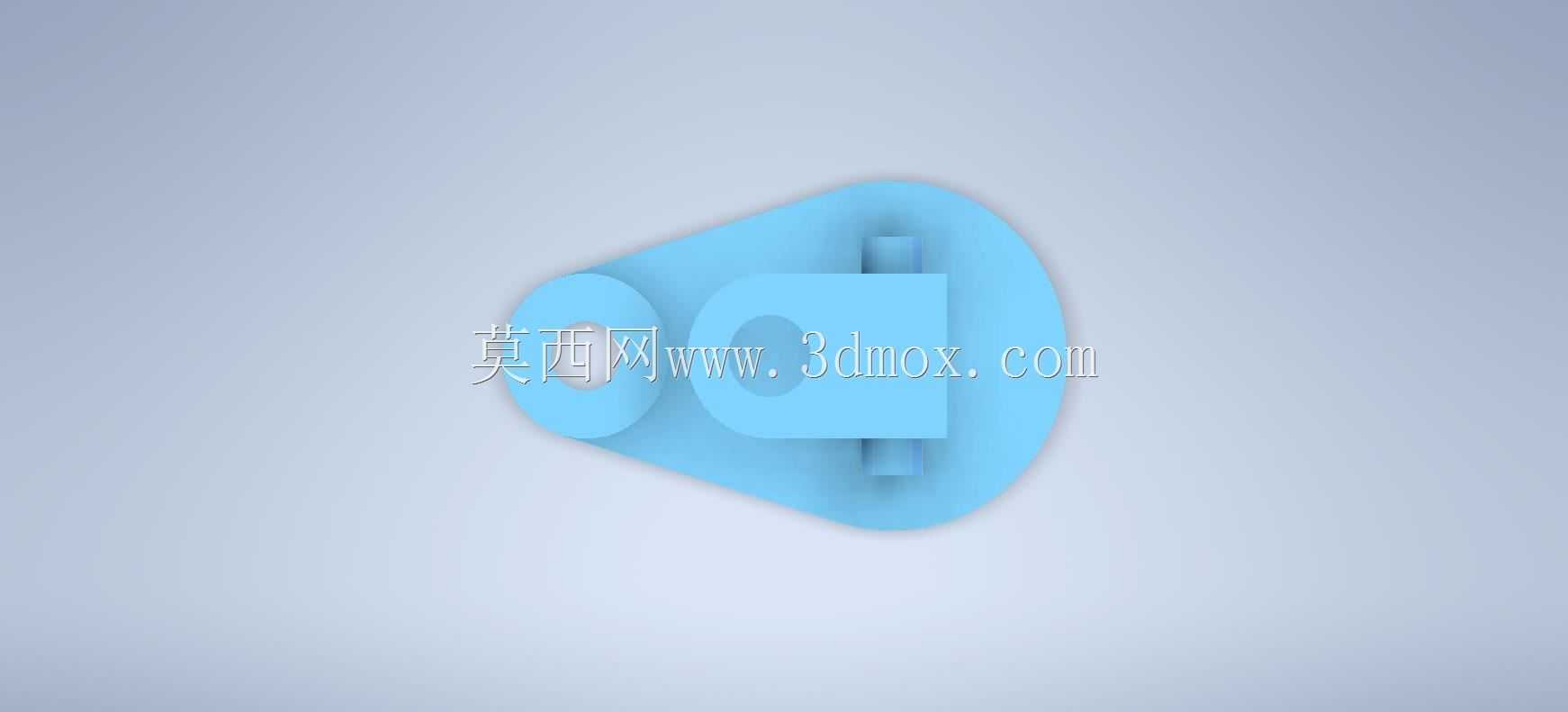

　　这类带双安装耳的立式铰接支座，在轻工输送线、小型自动化工装的摆臂联动结构中十分常见，日常做三维建模练习时，很容易忽略实际安装场景下的边界约束，最后画出来的结构看着规整，实际装配时要么干涉周边构件，要么受力后出现应力集中断裂的问题。先从实际安装场景说，这类支座通常是通过底板上的两个沉孔，用内六角螺栓固定在设备的型材安装面或者焊接基板上，底板做了圆弧收边处理，不是生硬的直角结构，一方面是减少安装时边角划手的安全隐患，另一方面在压铸或者铣削加工时，能减少边角处的应力残留，避免长期受交变载荷时出现开裂。底板上的两个安装孔，孔距是和常用的40系列、50系列铝型材安装孔距匹配的，沉孔深度刚好能容纳M6或者M8内六角螺栓的头部，安装后螺栓头不会突出底板平面，不会和上方的转动件产生刮擦。

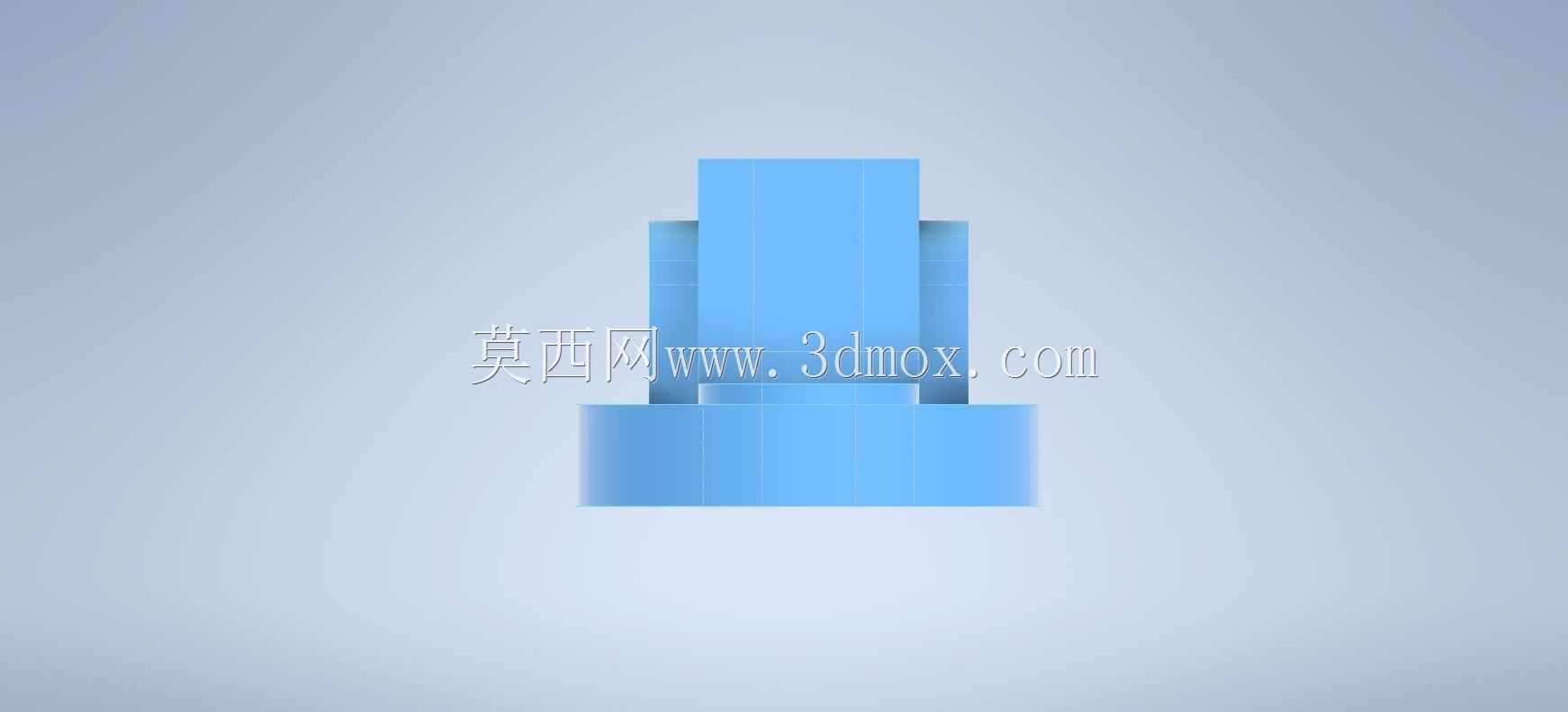

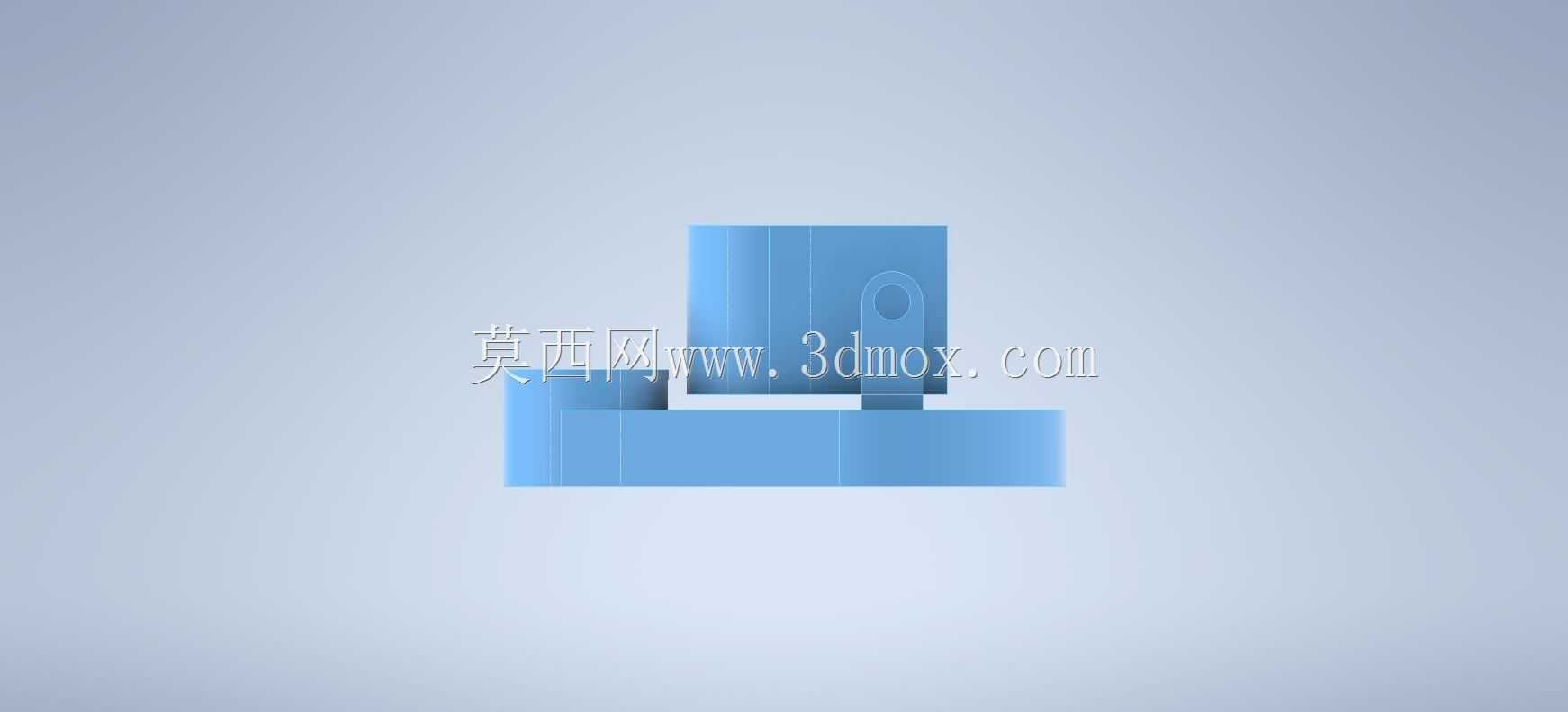

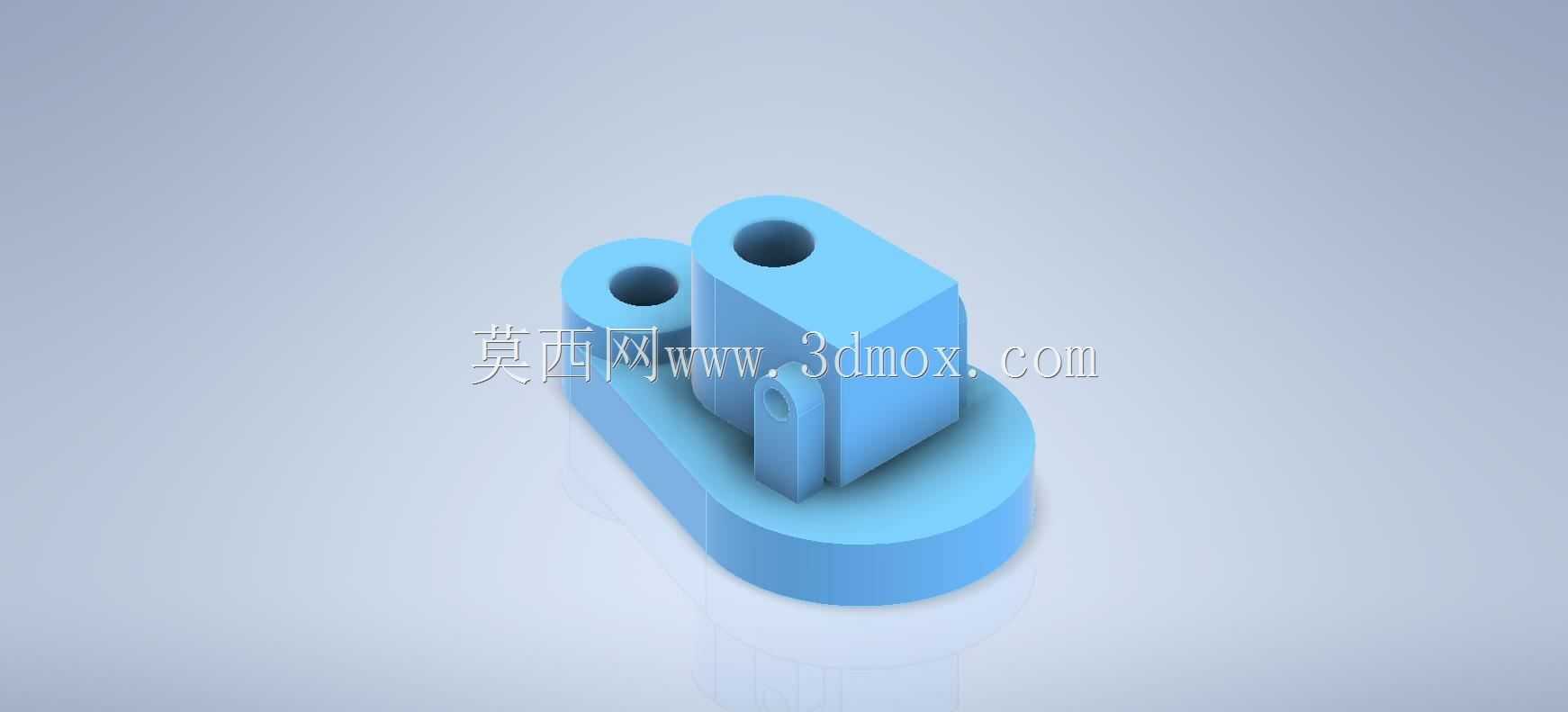

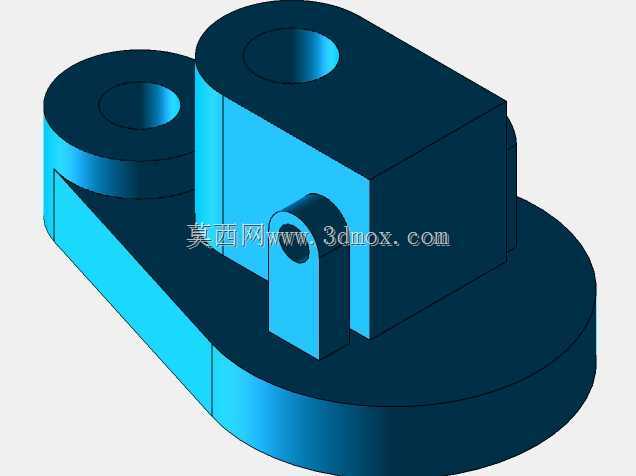

　　上方的立式主体是整个支座的核心承载部分，中间的大通孔是用来穿铰接销轴的，这个孔的公差一般选H7，和销轴采用间隙配合，保证摆臂转动时没有卡滞，孔的两端做了0.5mm的倒角，一方面是装配销轴时更容易导入，另一方面能去除机加工后的毛刺，避免长期转动时毛刺脱落卡进铰接间隙里。主体侧面伸出的小凸耳带一个同轴的小通孔，这个结构是用来安装限位顶丝或者润滑注油嘴的，很多新手建模时会把这个小凸耳和主体做等壁厚处理，实际生产中这个位置要做局部加厚，因为顶丝锁紧时会对凸耳产生径向的挤压力，壁厚不够的话很容易出现凸耳断裂的问题。

　　设计这类支座的时候，首先要确定铰接点的中心高度，这个高度直接决定了配套摆臂的转动半径，要是中心高度算错了，摆臂转动到极限位置时就会和底板或者安装基面碰撞。其次要注意主体和底板的过渡圆角，这个圆角不能太小，太小的话转角处应力集中系数会飙升，支座承受摆臂传来的径向载荷时，转角位置很容易出现疲劳裂纹，一般圆角半径取壁厚的0.3-0.5倍比较合适，既能保证强度，也不会因为圆角过大浪费安装空间。还有侧面小凸耳的位置，不能太靠近主体上的大铰接孔，不然加工小凸耳上的孔时，刀具会和大孔的孔壁产生干涉，也不能太靠外，不然会增加整个支座的外形尺寸，占用不必要的安装空间，一般凸耳的内孔壁和大孔外壁的距离保持在3-5mm，就能兼顾加工工艺性和结构紧凑性。

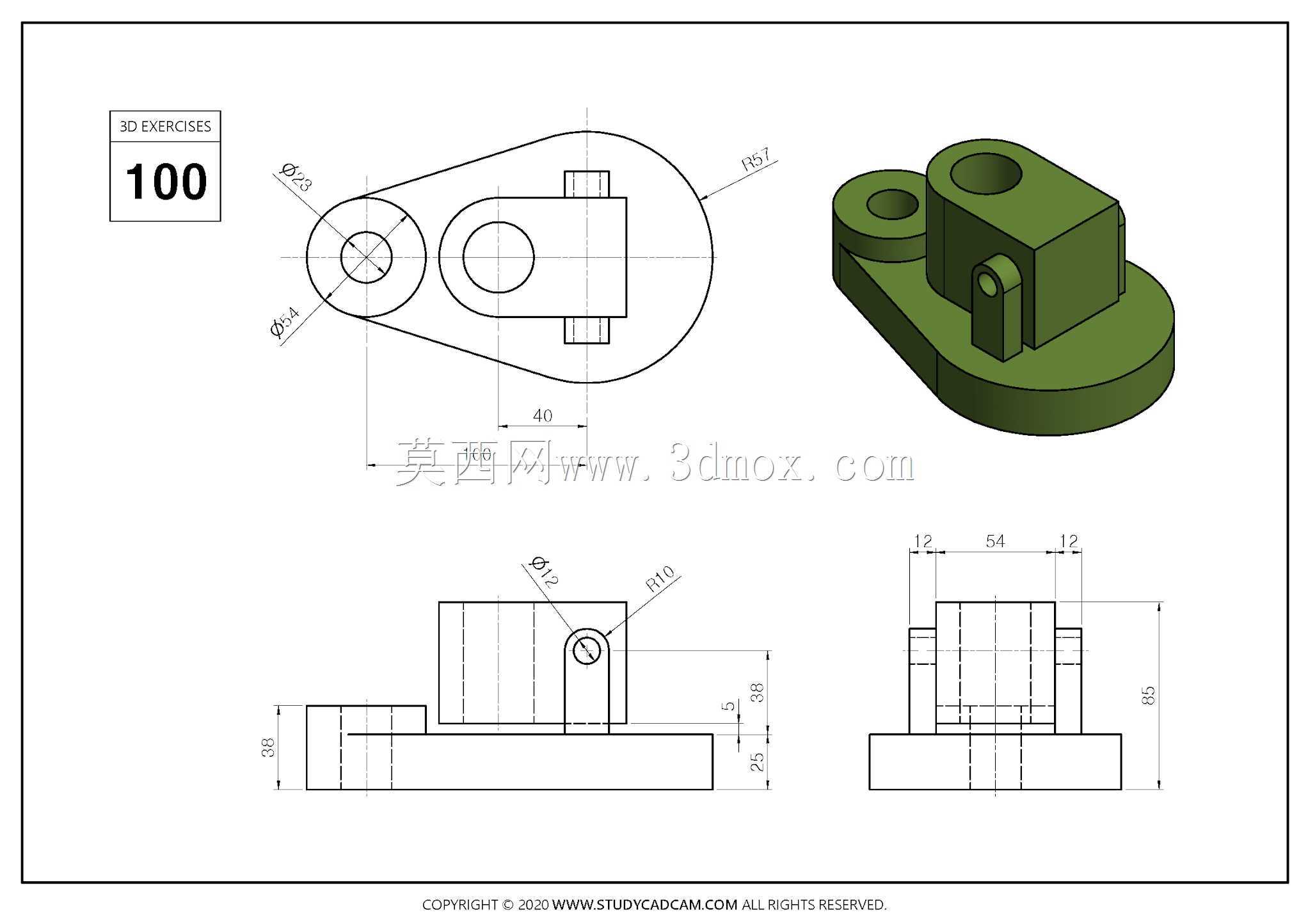

　　从建模逻辑上来说，做这类零件不要一开始就做复杂的倒角和圆角，先把整体的轮廓块搭出来，确定底板的长宽尺寸、主体的高度、两个安装孔和铰接孔的中心位置，把所有的装配基准面和基准孔定位准确之后，再去做局部的凸耳、过渡圆角、孔口倒角这些细节。很多初学者容易犯的错误是先画细节，后面调整整体尺寸的时候，一个个改特征特别容易出现建模报错，甚至出现特征丢失的问题。另外要注意整个零件的壁厚均匀性，主体部分的壁厚和底板的厚度尽量保持一致，要是壁厚差太大，不管是采用3D打印做原型，还是采用注塑、铸铝工艺做量产件，都会出现冷却不均导致的变形，零件成型后平面度超差，安装的时候就会贴不紧基面，螺栓锁紧后零件产生内应力，长期使用很容易断裂。

　　实际选型使用的时候，还要考虑铰接部位的润滑需求，如果是长期频繁转动的工况，大铰接孔内可以镶嵌铜套或者自润滑轴承，这时候建模时就要预留出衬套的安装过盈量，孔的公差也要对应调整；如果是低速轻载的手动调节机构，直接用孔和销轴配合就可以，不需要额外加衬套，能降低加工成本。另外底板的安装孔，要是安装面是焊接钢结构，孔可以做的稍大一点，补偿焊接带来的安装位置误差；要是安装面是加工精度高的机加工面，孔就做基孔制的配合公差，保证安装位置精度。这类支座虽然结构不复杂，但是涵盖了机加工零件常见的孔位设计、过渡结构、工艺倒角、安装匹配等知识点，作为三维建模练习素材，能很好地锻炼建模者对零件工艺性和装配约束的理解，避免画出只能看不能用的花架子模型。
