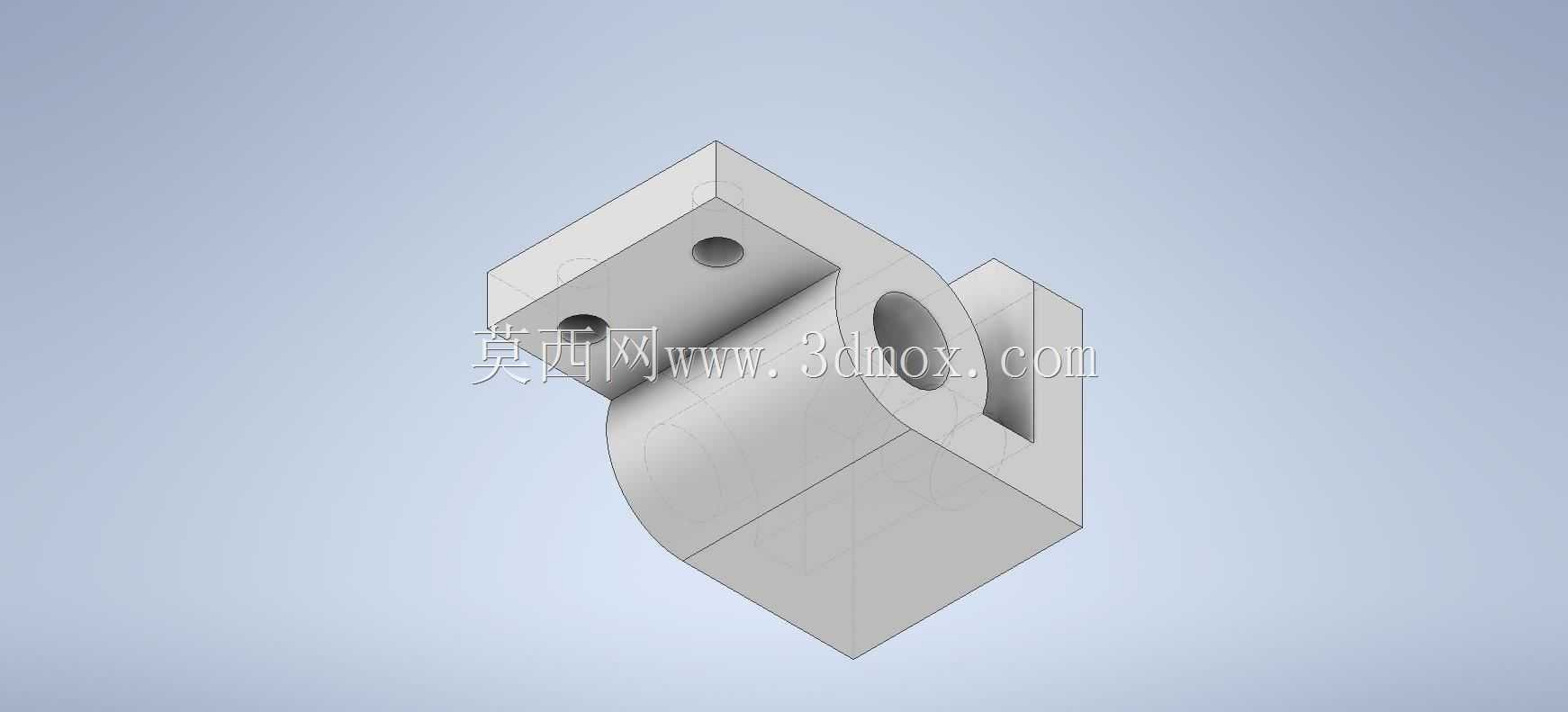

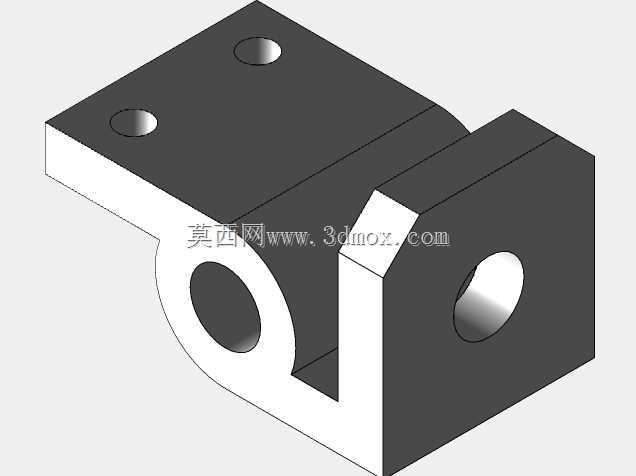

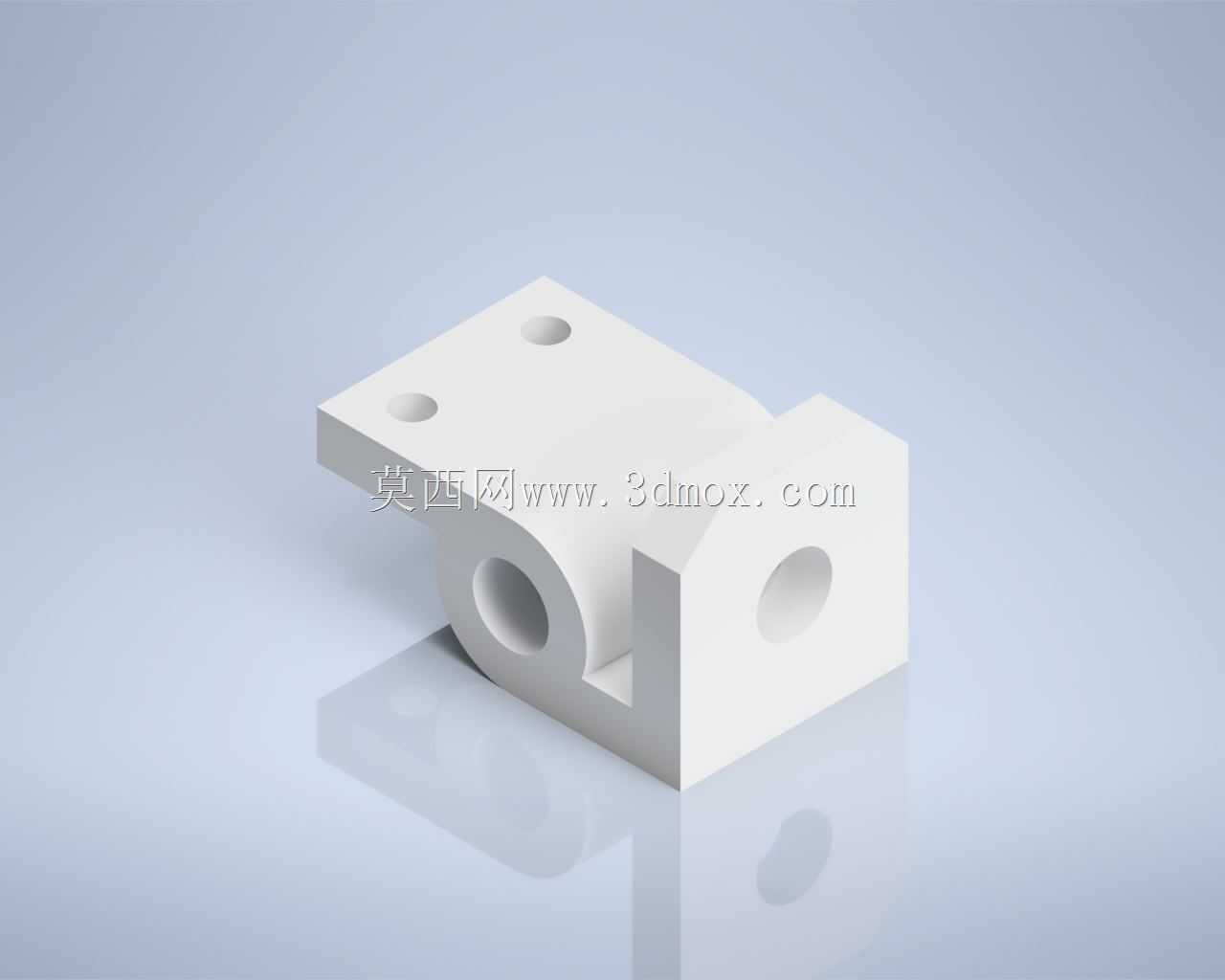

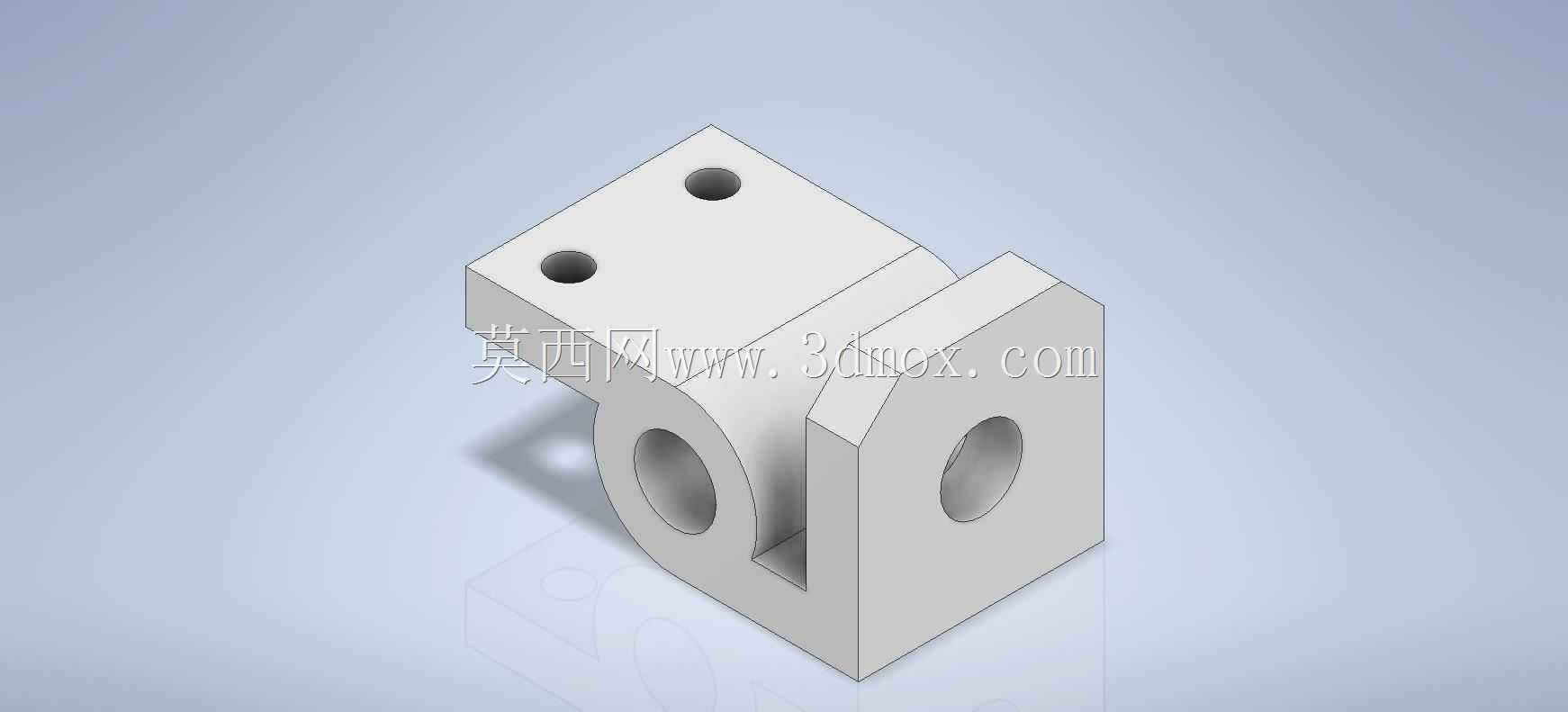

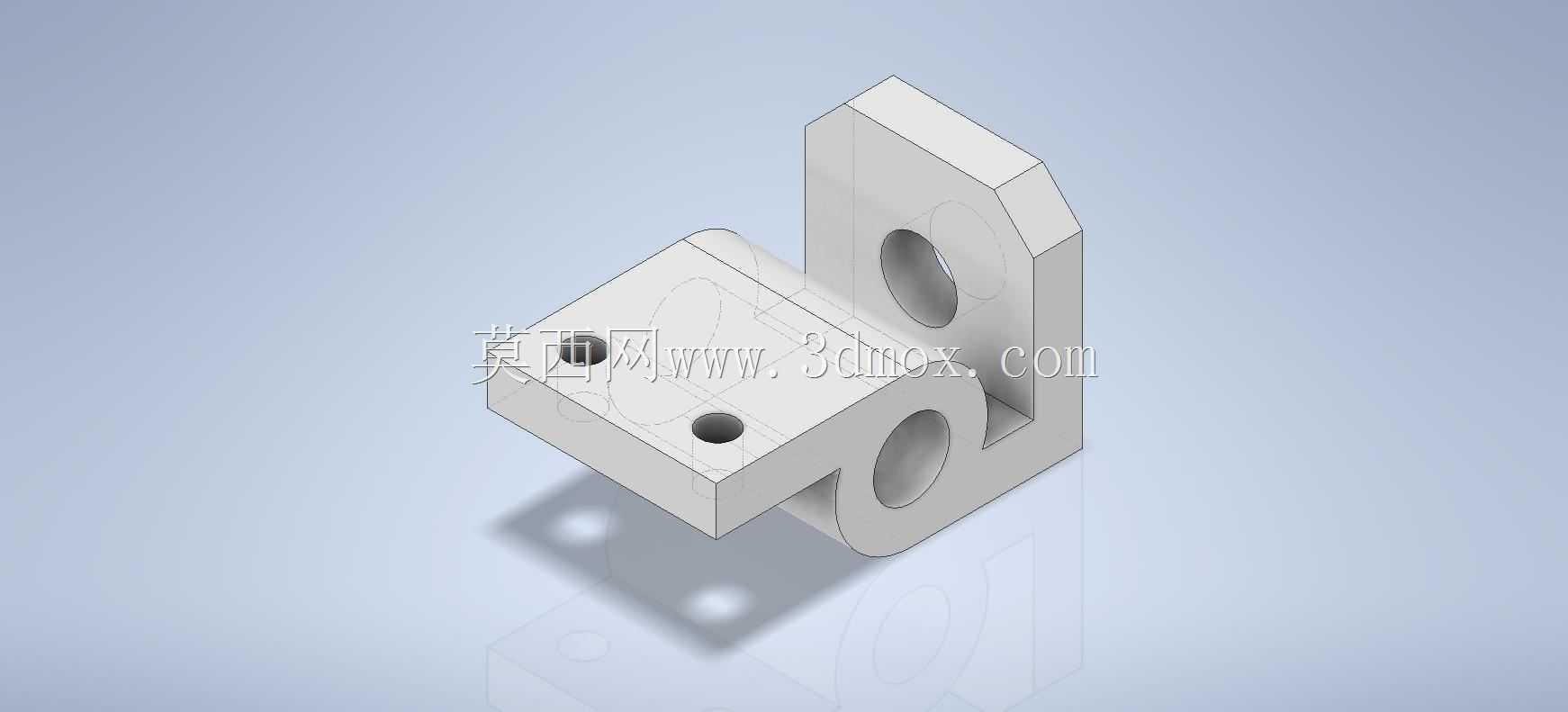

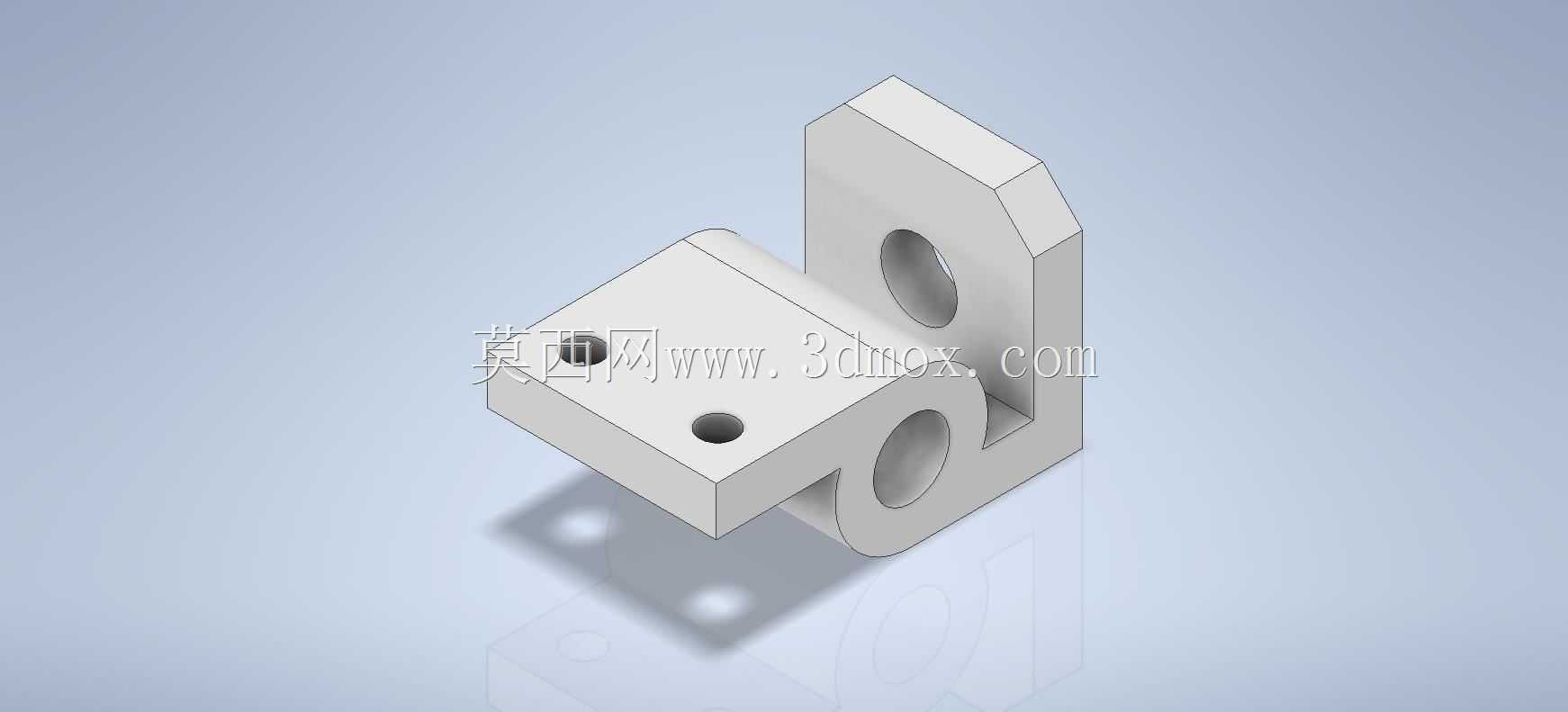

带安装孔位的铰接式机械支撑座结构

　　日常做机械结构方案验证、建模实操练习的时候，这类带多组安装孔的铰接支撑类零件是非常典型的练习载体，它的结构逻辑覆盖了大部分小型机械固定件的设计要点，不管是做教学演示还是结构原理验证都很合适。从实际应用场景来看，这类零件常出现在小型自动化设备的连杆传动末端、检测工装的定位支撑位、轻工机械的导向组件安装座上，主要承担两个核心作用：一是通过自身的实体结构为配套的铰接轴、导向杆提供稳定的支撑基准，二是通过平面上的预留孔位完成自身在设备机架上的固定，同时侧面的通孔还能作为铰接点位，连接摆杆、连杆这类做往复运动的传动件，让整套传动机构的运动轨迹保持稳定。

　　做这类零件的结构设计时，首先要考虑的是安装边界的适配性，零件底部的平整安装面需要和设备安装基板完全贴合，所以建模时安装面的平面度公差要在合理范围内，避免安装后出现翘曲导致铰接孔同轴度偏差。顶面的两个沉头安装孔是用来穿内六角固定螺丝的，孔位的中心距要和配套安装板的预设孔位完全匹配，沉头孔的深度要保证螺丝锁紧后头部不高出零件顶面，避免和周边运动部件产生干涉。侧面的横向通孔是铰接轴的安装位，这个孔的内壁粗糙度要满足转动配合的要求，孔的轴线要和安装底面保持平行，否则铰接轴装上去之后会出现卡滞、传动阻力过大的问题。零件一侧延伸出的带孔立板，是用来安装辅助定位销或者传感器支架的，这个立板的厚度要根据实际受力情况核算，避免长期受侧向力出现断裂变形。

　　从结构布局来看，主体的筒状结构是整个零件的受力核心，所有外部载荷都会通过铰接轴传递到这个筒段，再分散到底部的安装面和固定螺丝上，所以筒段的壁厚设计要兼顾强度和轻量化，不能做的过薄导致受力变形，也没必要做的过厚造成材料浪费。筒段和安装底板、侧立板的衔接位置都做了圆角过渡，这是结构设计里很细节的点，直角衔接的位置在注塑或者机加工过程中容易出现应力集中，长期受交变载荷的话很容易从拐角位置开裂，倒上合适的圆角之后既能分散应力，也能减少加工时的刀具磨损。

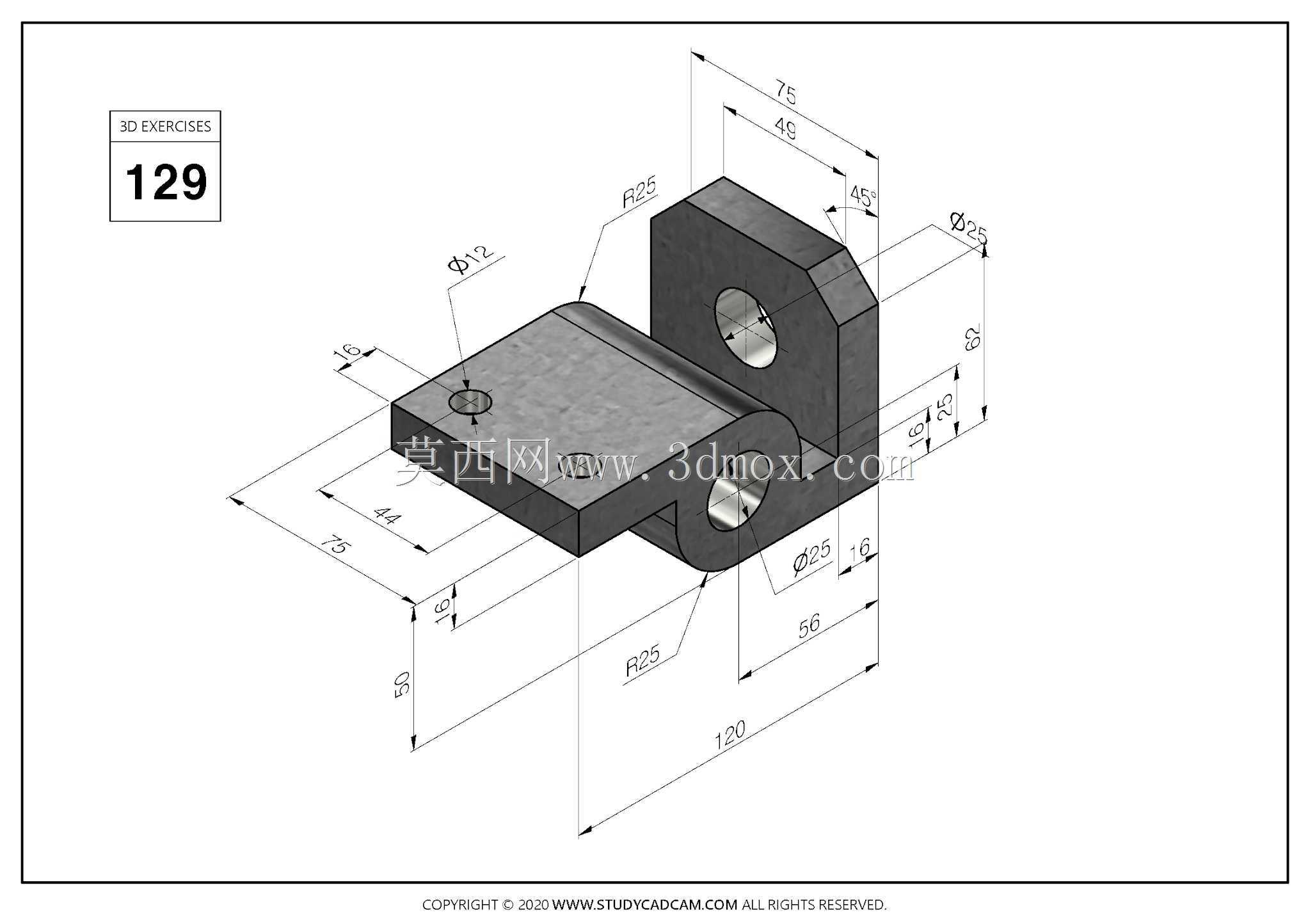

　　实际建模练习的时候，要特别注意各个特征的先后顺序，一般是先拉伸出主体的底板和筒状基础结构，再依次切除各个安装孔、铰接孔，最后做圆角和倒角的细节处理，这个过程能很好的练习拉伸、切除、孔特征、圆角这些基础建模命令的使用，也能理解机械零件从基础外形到细节特征的设计逻辑。在实际设备装配中，这类支撑座的安装位置一般选在机架受力均匀的平面上，固定螺丝要加防松垫圈，避免设备运行过程中的震动导致螺丝松动，铰接孔内要根据运动频率选择合适的配合公差，频繁转动的场景可以加装铜套或者轴承来减少磨损，延长零件的使用寿命。这类零件虽然结构不算复杂，但是涵盖了机械固定件设计的大部分核心要点，不管是新手练习建模逻辑，还是做小型设备的结构选型参考，都有很强的实操价值，能帮助设计者快速掌握安装孔位布局、配合公差选择、应力集中规避这些基础但关键的机械设计技能。
