阶梯式同轴传动连接轴结构设计

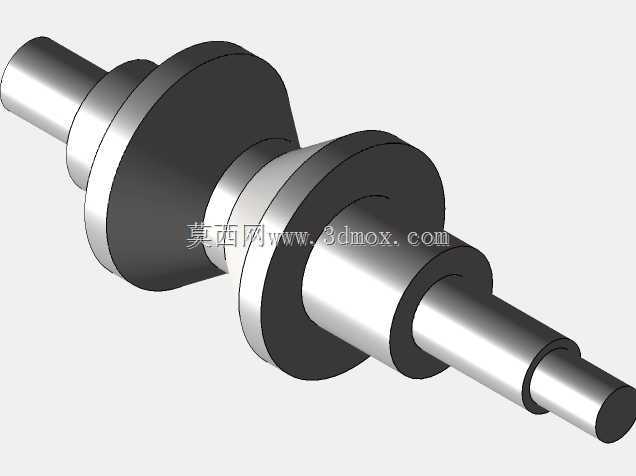

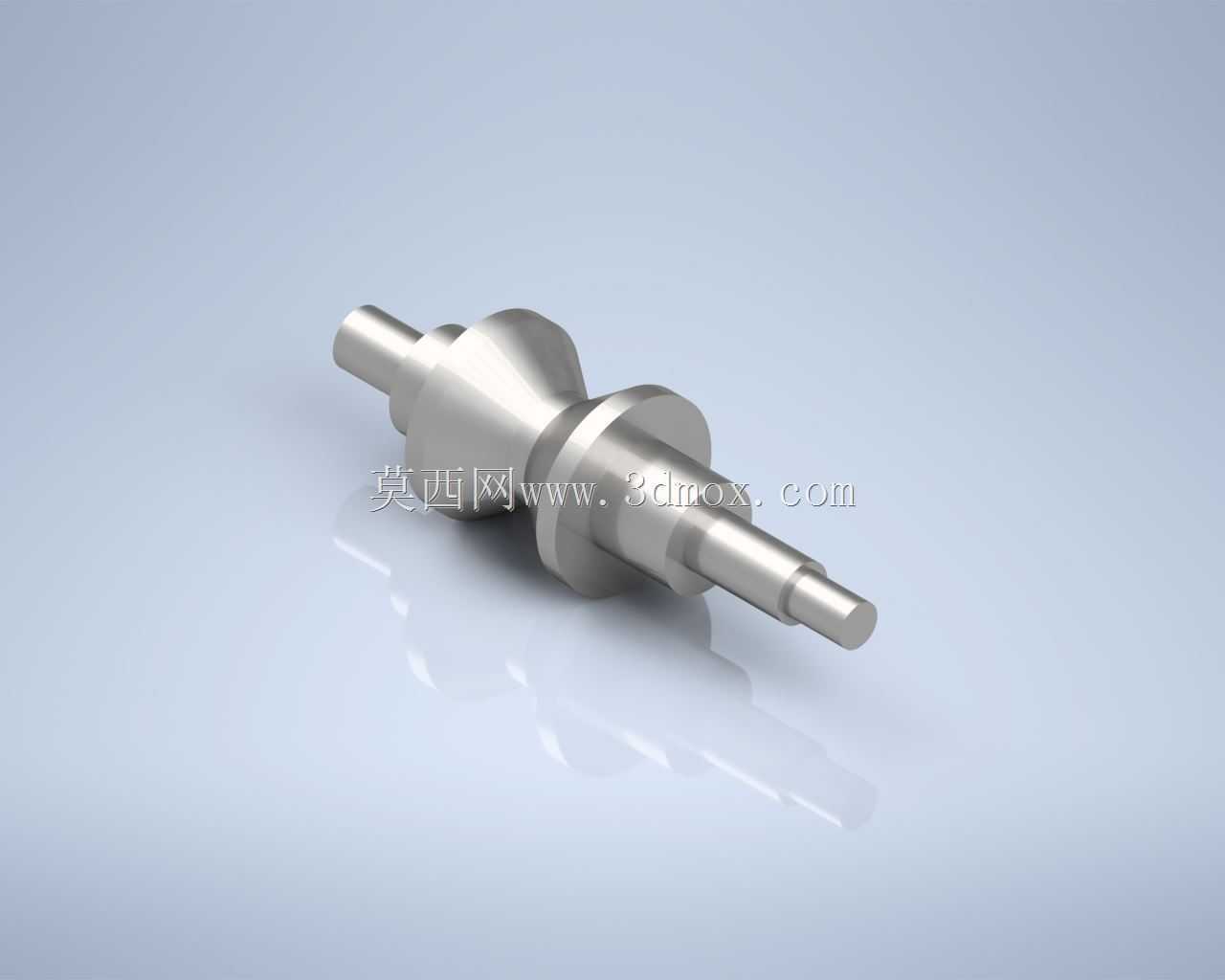

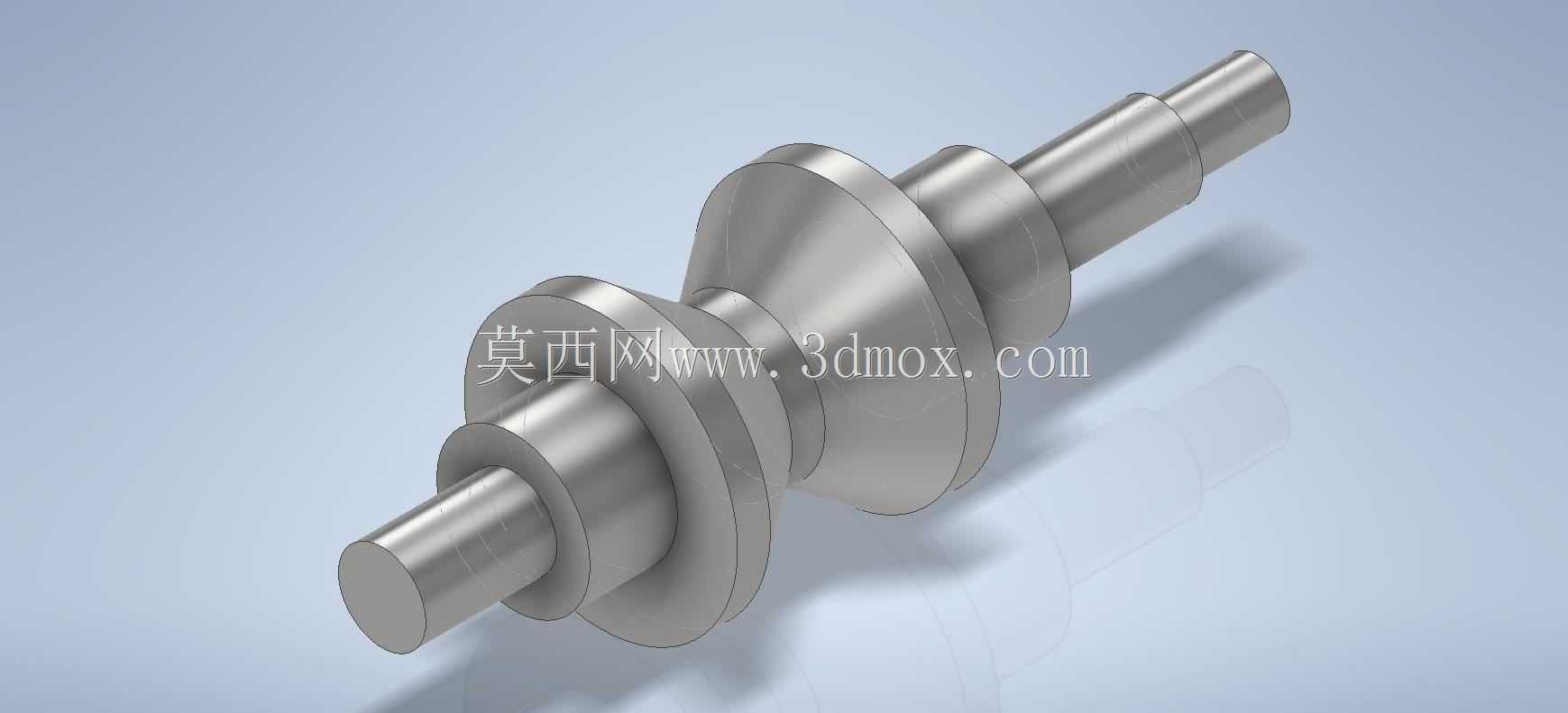

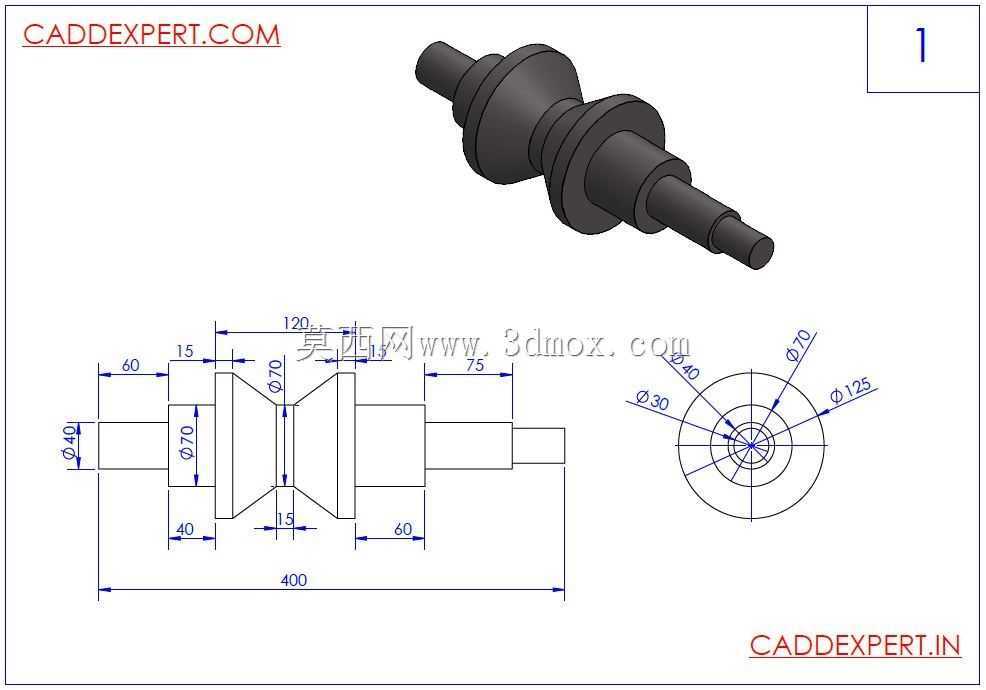

　　这类阶梯式同轴轴件在工业传动链路里属于基础核心连接件，常见于小型动力传输单元、精密仪器传动副、自动化送料机构的动力输出端，主要承担扭矩传递、部件定位、运动导向的作用，区别于等直径光轴，多段阶梯的结构设计能在有限安装空间内实现多零件的轴向定位，避免传动过程中配合件出现轴向窜动，保障运动传递的同轴度精度。从结构设计逻辑来看，该轴件采用多段变径设计，两端为小直径伸出端，中间依次设置定位轴肩、配合轴段，轴肩的高度差经过匹配计算，既能够满足轴承、传动轮等配合件的轴向限位要求，又不会因为轴肩过高导致应力集中系数超标，在交变载荷工况下能有效降低轴肩位置的疲劳断裂风险。中间段的锥面过渡结构并非装饰性设计，一方面是为了适配特定安装腔体的导入需求，

　　装配时可以通过锥面导向快速完成轴件与腔体的对中，减少装配过程中的卡滞问题；另一方面锥面结构能够分散轴段承受的径向载荷，当轴件承受偏载力矩时，锥面可以将部分径向力分解为轴向分力，配合两端的支撑结构降低轴段的弯曲变形量。在安装边界层面，两端小直径轴段的直径公差通常取h6级精度，适配深沟球轴承或者无油衬套的内孔配合，配合长度根据支撑跨距设计，保障轴件转动时的径向跳动量控制在0.02mm以内，满足精密传动的回转精度要求；中间大直径轴段用于安装传动齿轮或者同步带轮，轴段表面设计有键槽安装位（该练习模型未做细节特征），通过平键连接实现周向固定，传递额定扭矩。实际应用场景中，这类轴件常出现在小型自动化设备的送料辊驱动端、检测仪器的试样夹持传动端、

　　小型泵体的叶轮连接端，不同应用场景下会对轴件的表面处理、材质选型做调整：用于普通传动场景时多采用45号钢调质处理，硬度达到HB220-250即可满足强度要求；用于有腐蚀介质的场景时会选用304不锈钢材质，配合表面做钝化处理；用于高速回转场景时则会选用40Cr材质做调质加表面高频淬火，轴颈位置硬度达到HRC45-50，提升配合面的耐磨性能。设计这类轴件时需要重点核算几个核心参数：首先是轴的最小直径校核，根据传递的额定扭矩、材质的许用切应力计算最小轴径，预留足够的安全系数，避免过载断轴；其次是轴的挠度校核，根据支撑跨距、承受的径向载荷计算轴的最大弯曲变形量，确保变形量在配合件允许的范围内，避免出现转动卡滞、密封件磨损过快的问题；

　　再者是轴肩过渡圆角的设计，所有变径位置的过渡圆角半径需要小于配合零件的倒角尺寸，既保证配合件能够贴紧轴肩实现定位，又能通过圆角降低应力集中，提升轴件的疲劳寿命。从建模逻辑来看，这类回转体零件优先采用旋转凸台特征完成主体结构构建，再通过拉伸切除完成键槽、定位孔等辅助特征的加工，建模过程中需要注意各轴段的同轴度约束，所有回转面的轴线必须保持重合，避免后续工程图标注形位公差时出现基准偏差；同时各轴段的长度尺寸需要匹配配合零件的宽度，预留适当的轴向间隙，防止热胀冷缩导致轴件转动时出现卡滞。在装配环节，这类轴件通常采用两端支撑的安装方式，一端作为固定端限制轴向位移，另一端作为游动端补偿轴件受热产生的轴向伸长量，装配时需要保证两端支撑孔的同轴度，避免装配后轴件承受附加的弯曲应力，缩短使用寿命。日常运维过程中，需要定期检查轴颈位置的磨损情况，以及轴肩位置是否出现疲劳裂纹，尤其是在频繁正反转、冲击载荷的工况下，轴肩位置是应力集中的高发区域，出现裂纹时需要及时更换，避免轴件断裂导致设备故障。
