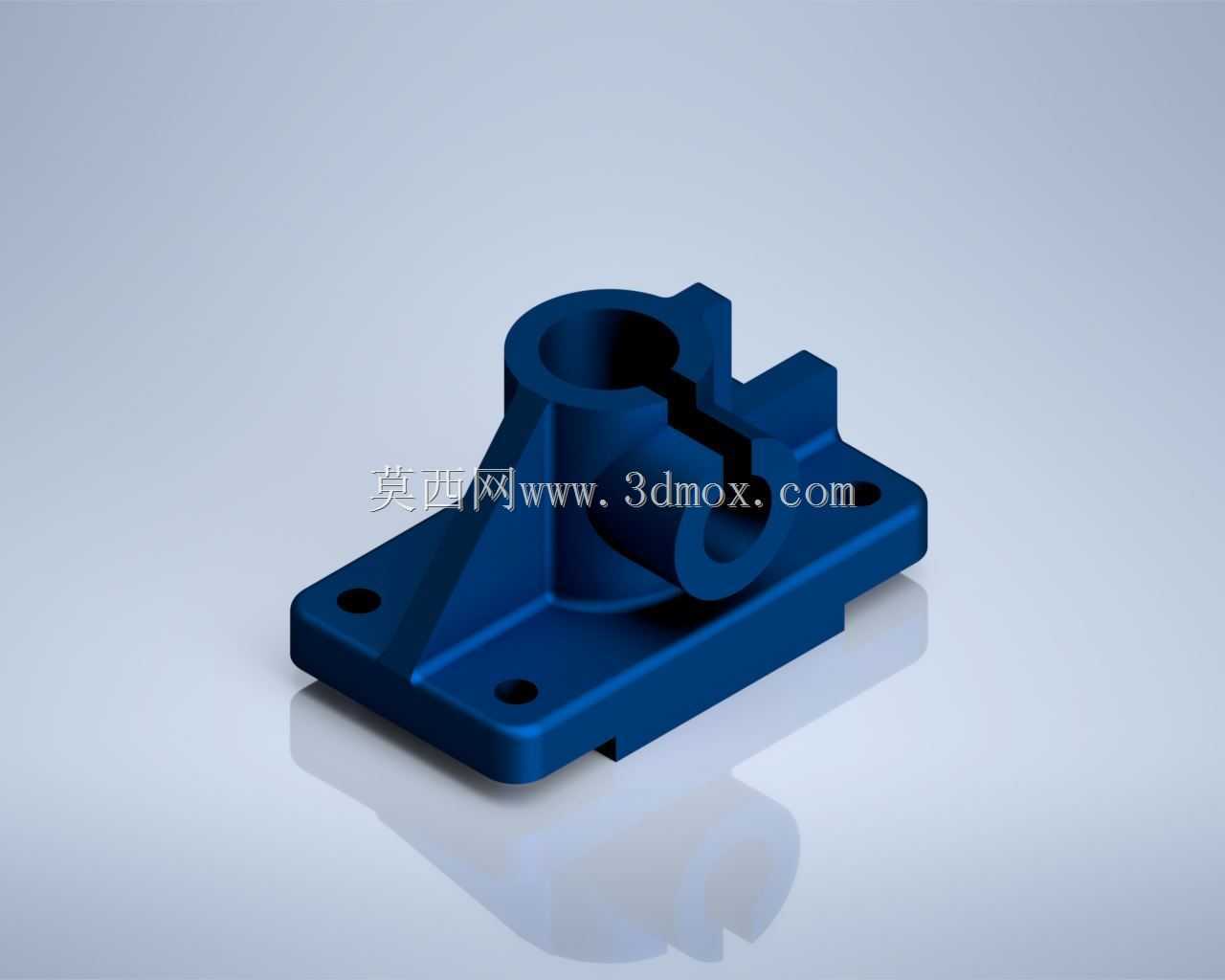

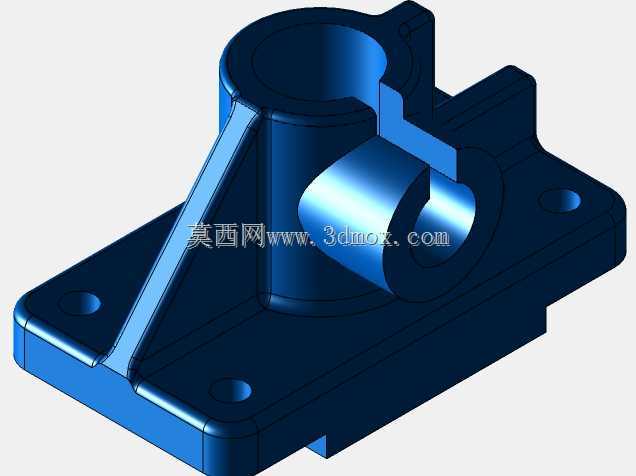

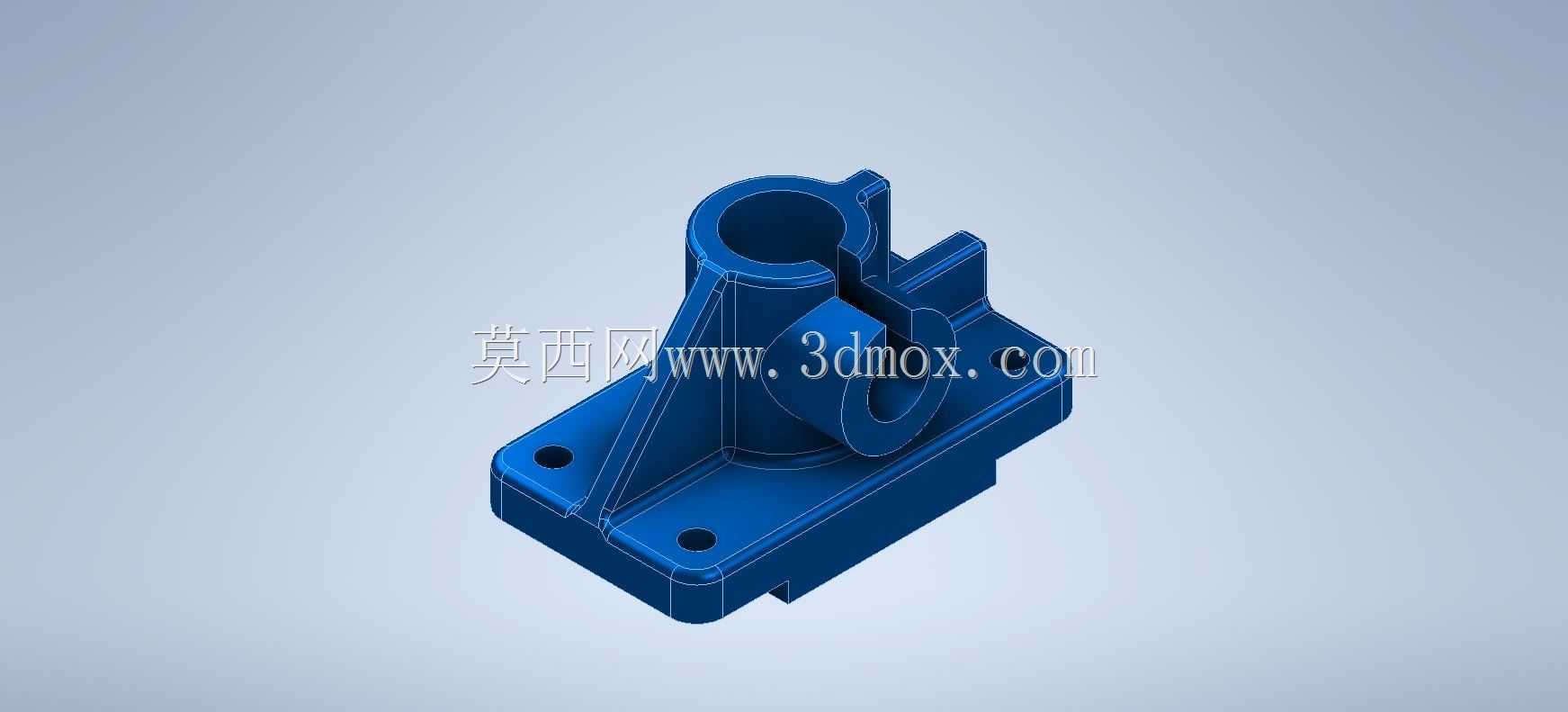

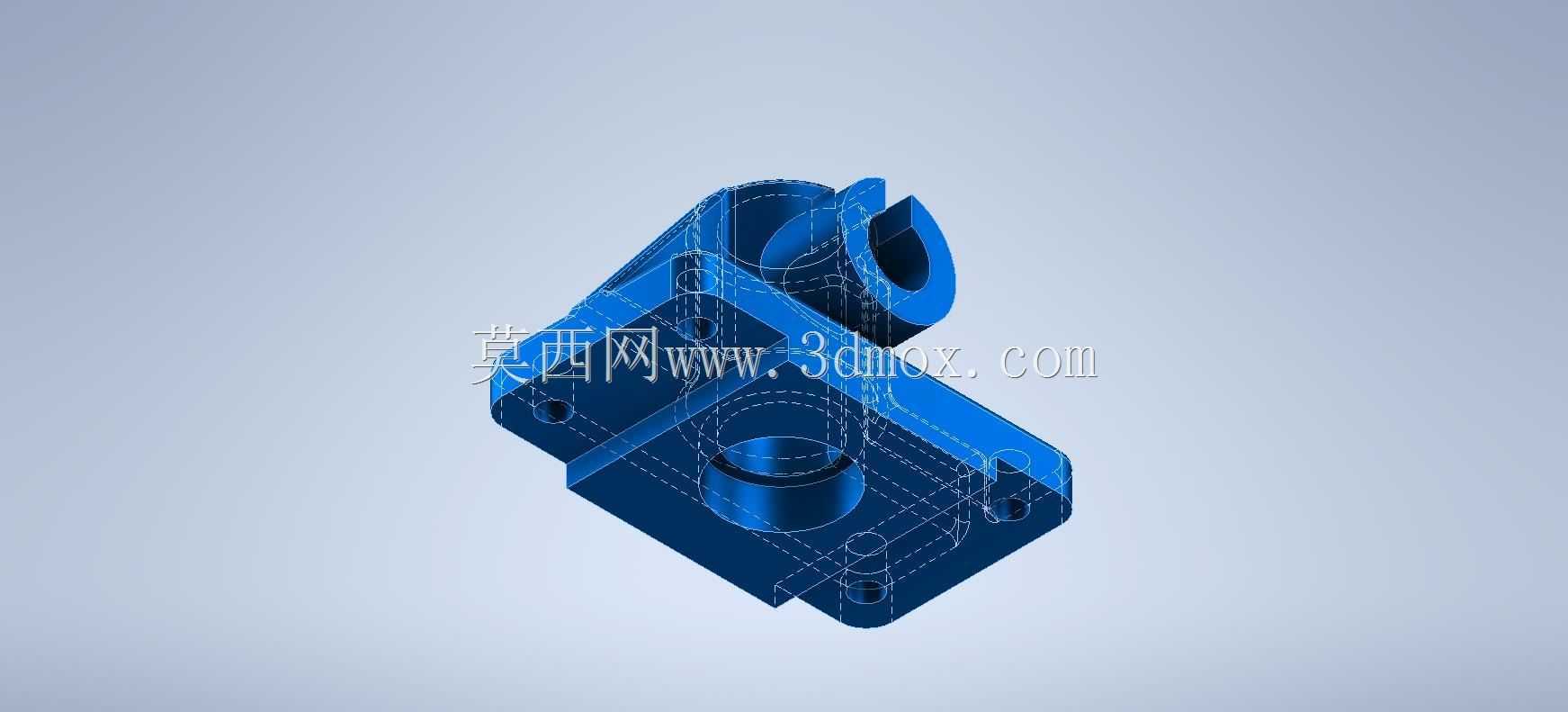

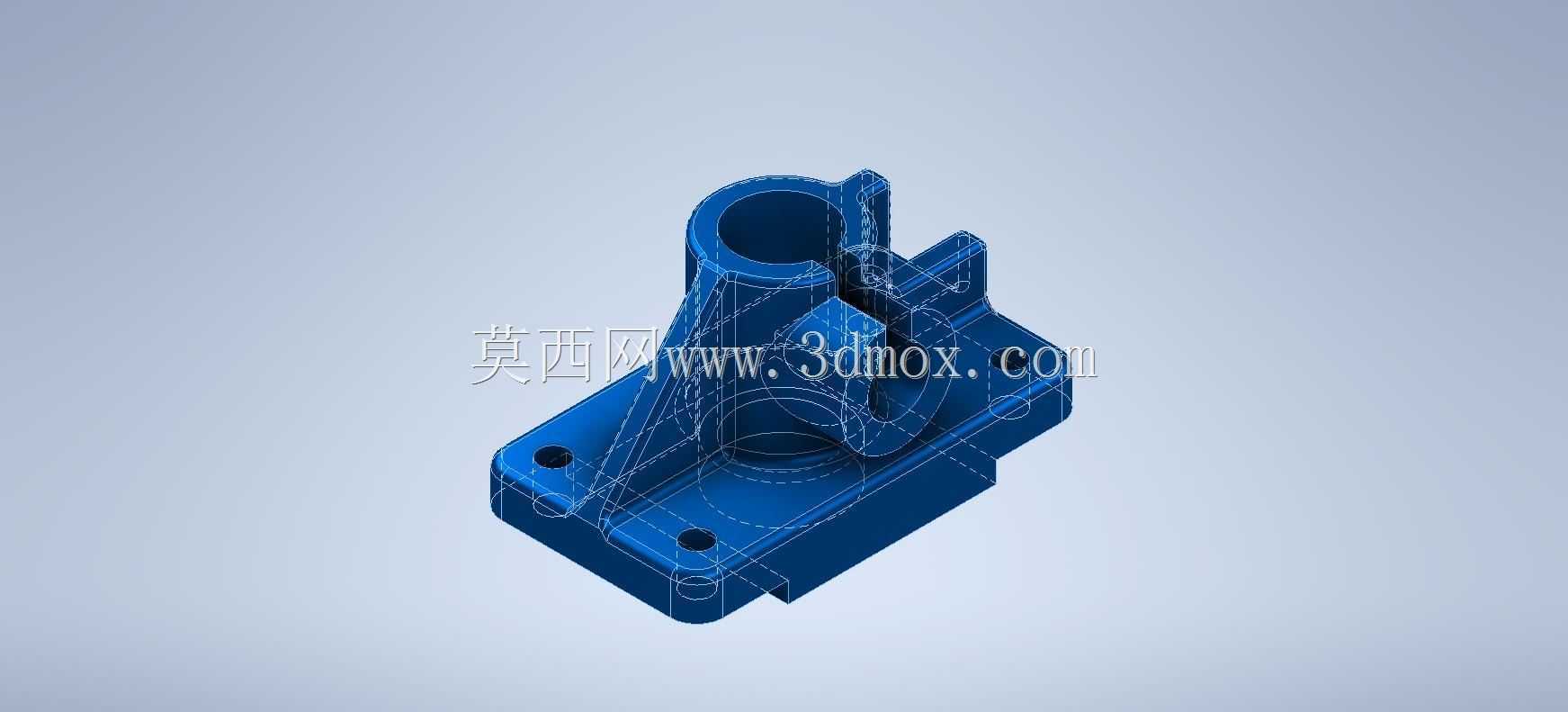

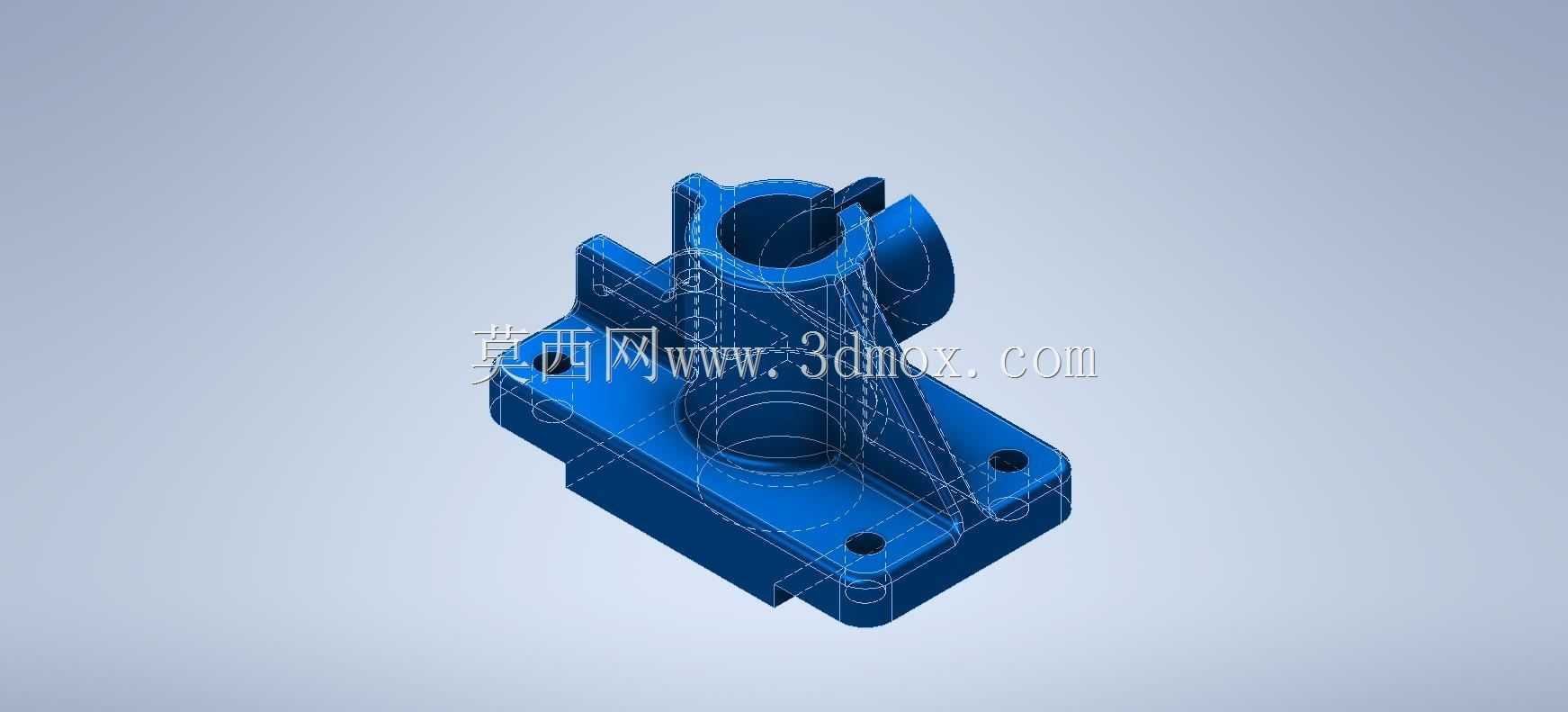

带侧装夹块的立式轴座支撑构件

　　这类带侧装夹块的立式轴座支撑构件，常应用在轻工输送线、小型自动化检测工位、教学实验台架的轴系定位场景中，核心作用是为垂直或倾斜布置的光轴、导杆提供稳定的径向支撑，同时借助侧方的开口夹块结构，实现配套检测元件、小型管路或辅助杆件的快速装夹固定，减少额外支架的加装需求，压缩装配空间占用。从实际使用场景来看，这类构件多布置在设备的中下部支撑段，既要承受轴系运转带来的径向载荷，也要兼顾侧装部件的定位精度，避免设备运行过程中出现支撑偏移、夹装部件松脱的问题。

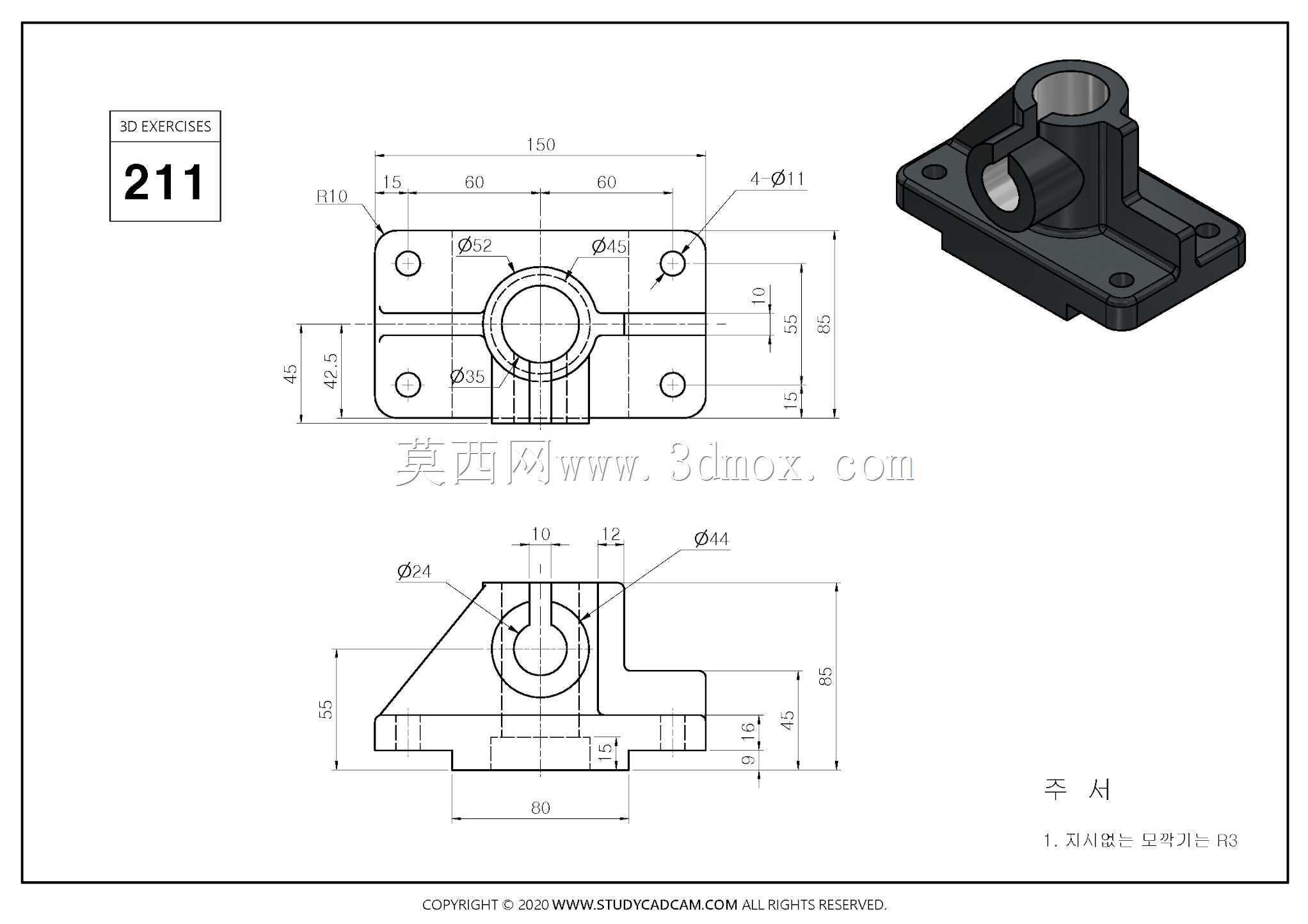

　　设计这类构件时，首先要明确安装边界：底部的方形安装法兰设置了两个对称的沉头安装孔，孔位间距匹配常规工业铝型材的槽距标准，安装时可直接通过内六角螺栓固定在型材台面或钢板基座上，沉孔结构能够保证螺栓头完全埋入法兰平面，不会出现凸起干涉其他部件装配的问题；法兰与上部立式支撑筒之间设置了多道三角形加强筋，筋板厚度根据支撑轴径的常规载荷匹配，既能够避免支撑筒受径向力时出现根部断裂，也不会过度增加构件的整体重量，减少材料浪费。上部的立式支撑筒为中空通孔结构，通孔内径按照常用的光轴直径系列设计，内壁预留了足够的加工余量，实际生产时可根据选配轴的直径做精镗加工，保证与轴的配合精度；支撑筒侧方的开口夹块与筒体为一体化结构，夹块的开口槽宽度匹配常用的小型杆件、传感器安装杆的直径，夹块侧面预留了锁紧螺栓孔，装配时拧紧螺栓即可收拢开口，夹紧穿入夹块的杆件，不需要额外加工定位平面，拆装调整的效率更高。

　　从结构细节来看，底部法兰的底面设计了0.2mm的浅凹面，实际安装时能够规避安装基面的微小凸起、焊渣或毛刺，保证法兰与安装面完全贴合，避免出现安装倾斜导致轴系同轴度超差的问题；支撑筒的上端面做了小尺寸倒角，既能够去除加工毛刺，也方便轴类零件穿入时的导向，减少装配时的卡滞问题；侧方夹块的开口槽根部做了圆角过渡，避免锁紧时应力集中导致夹块根部开裂，提升构件的疲劳强度。这类构件的整体外形尺寸控制紧凑，法兰边长通常在100mm以内，支撑筒高度不超过80mm，不会在设备中占用过多的布置空间，同时夹块的位置设置在支撑筒的中上部，夹紧杆件时的力臂更短，支撑稳定性更好，不会出现夹装部件下垂晃动的问题。

　　在建模过程中，这类构件需要重点关注几个特征的参数匹配：首先是安装孔的沉头深度与直径，必须匹配对应规格内六角螺栓的头部尺寸，保证螺栓锁紧后头部不高出法兰平面；其次是加强筋的拔模角度，若采用铸造或注塑工艺生产，筋板需要设置合理的拔模斜度，方便脱模，同时筋板与筒体、法兰的交接处都要设置铸造圆角，减少应力集中；另外侧方夹块的开口槽宽度要略小于待夹装杆件的直径，保证锁紧时有足够的夹紧力，同时开口槽的深度要足够，避免夹装时杆件与槽底接触导致夹紧失效。实际选型应用时，需要根据支撑轴的直径、承受的径向载荷大小确认支撑筒的壁厚与加强筋的厚度，若用于有振动的工况，还可以在法兰安装面增加薄橡胶减震垫，减少振动传递到轴系上，提升设备运行的稳定性。这类一体化的支撑夹座结构，相比传统的分体式轴座加独立管夹的组合，减少了零件数量，装配时不需要调整两个部件的相对位置，装配效率更高，同时整体刚性更好，更适合对空间占用、装配效率有要求的小型自动化设备与教学实验装置中使用。
