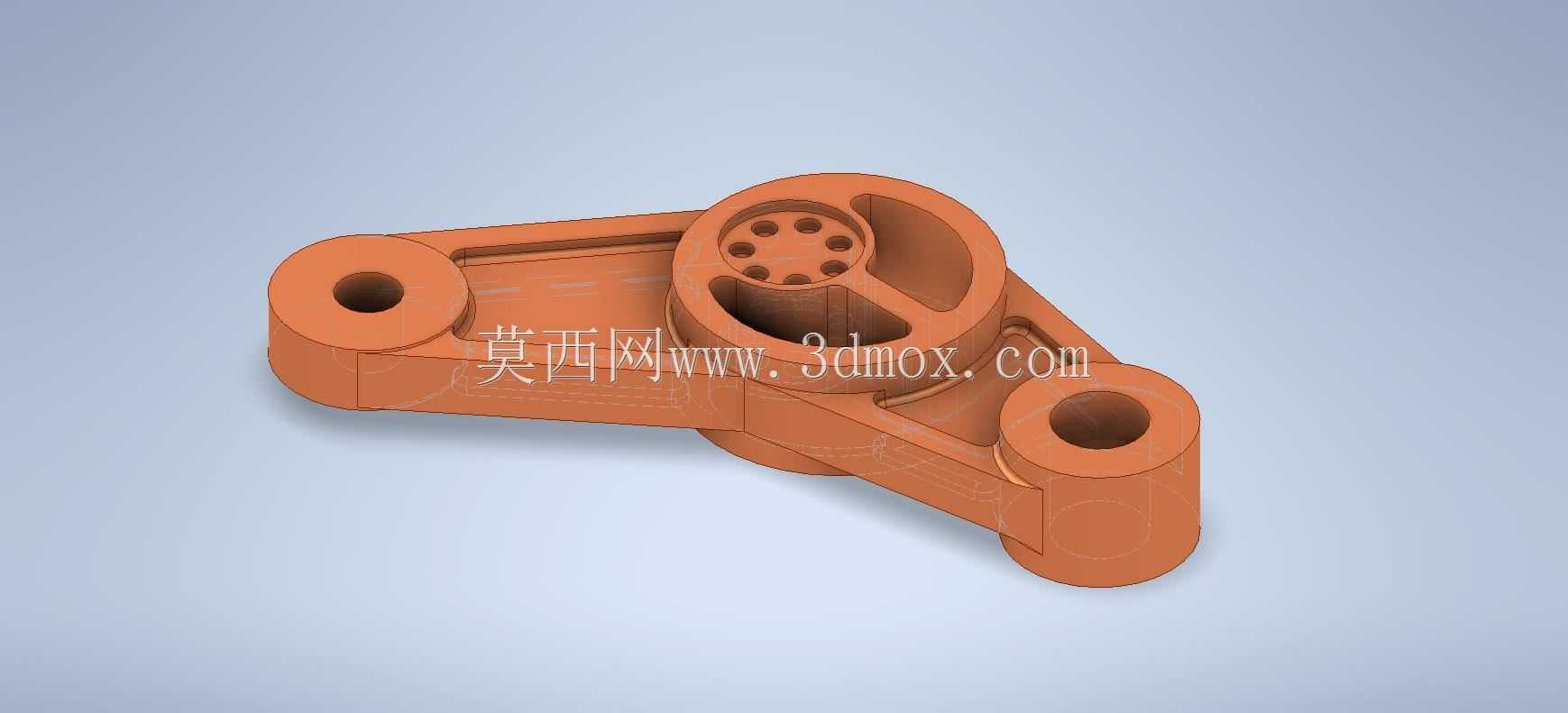

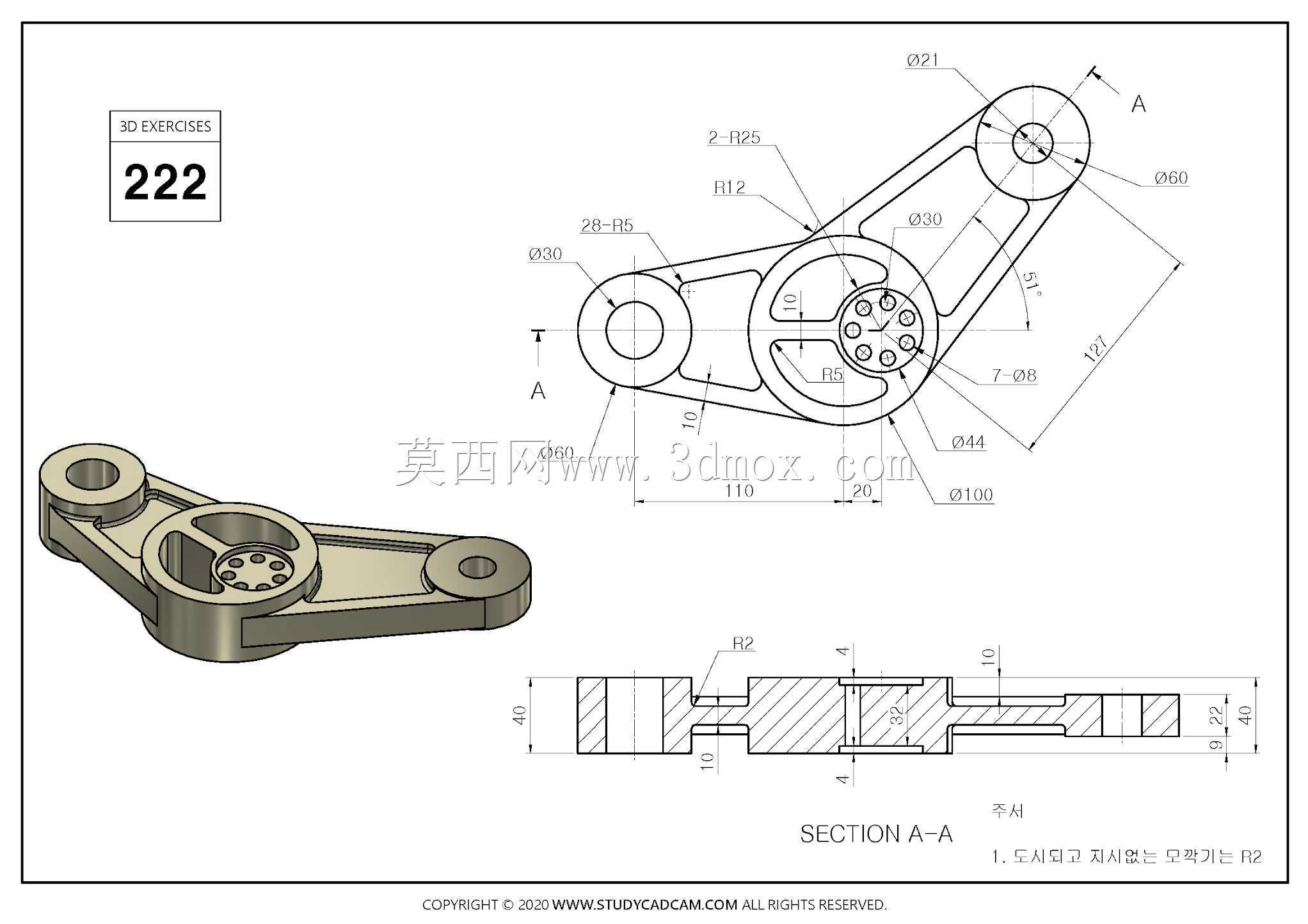

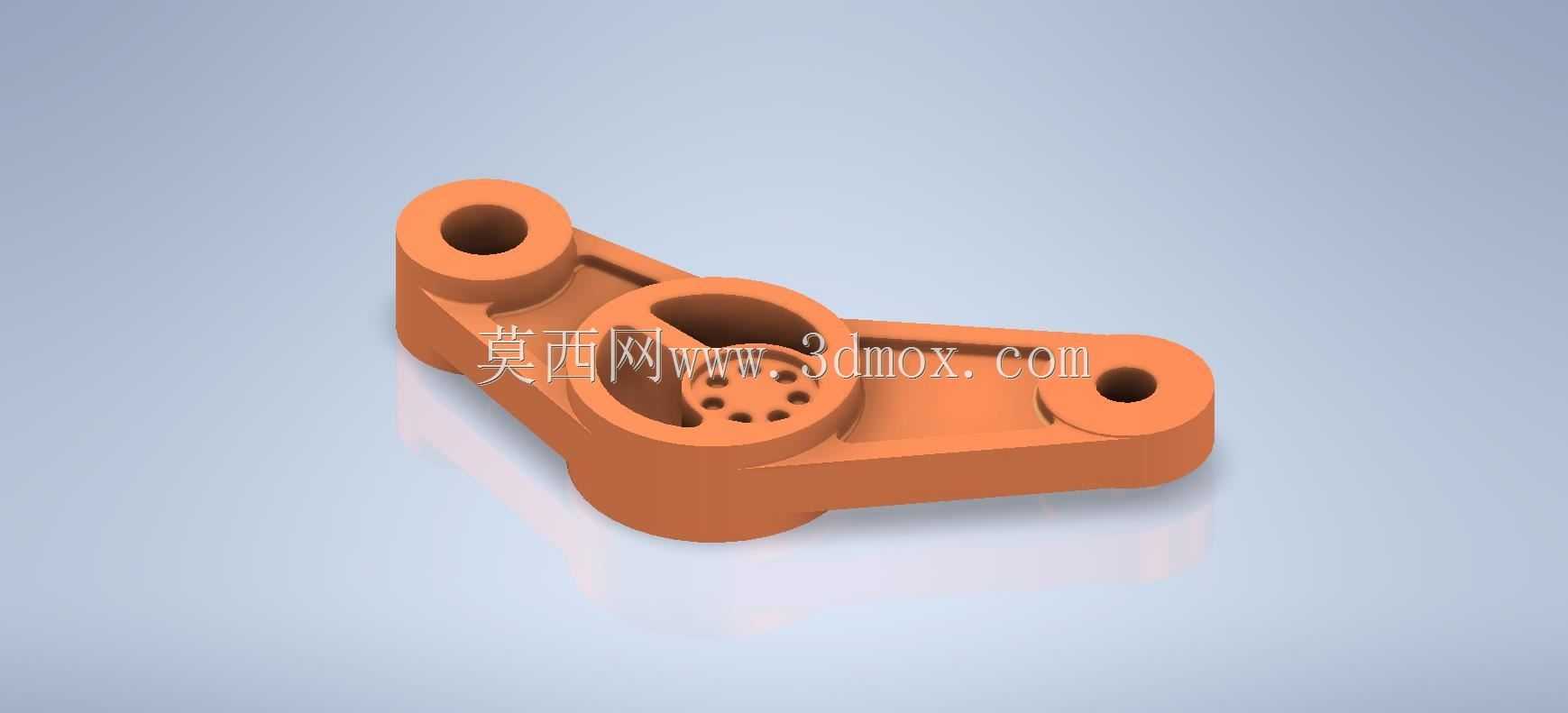

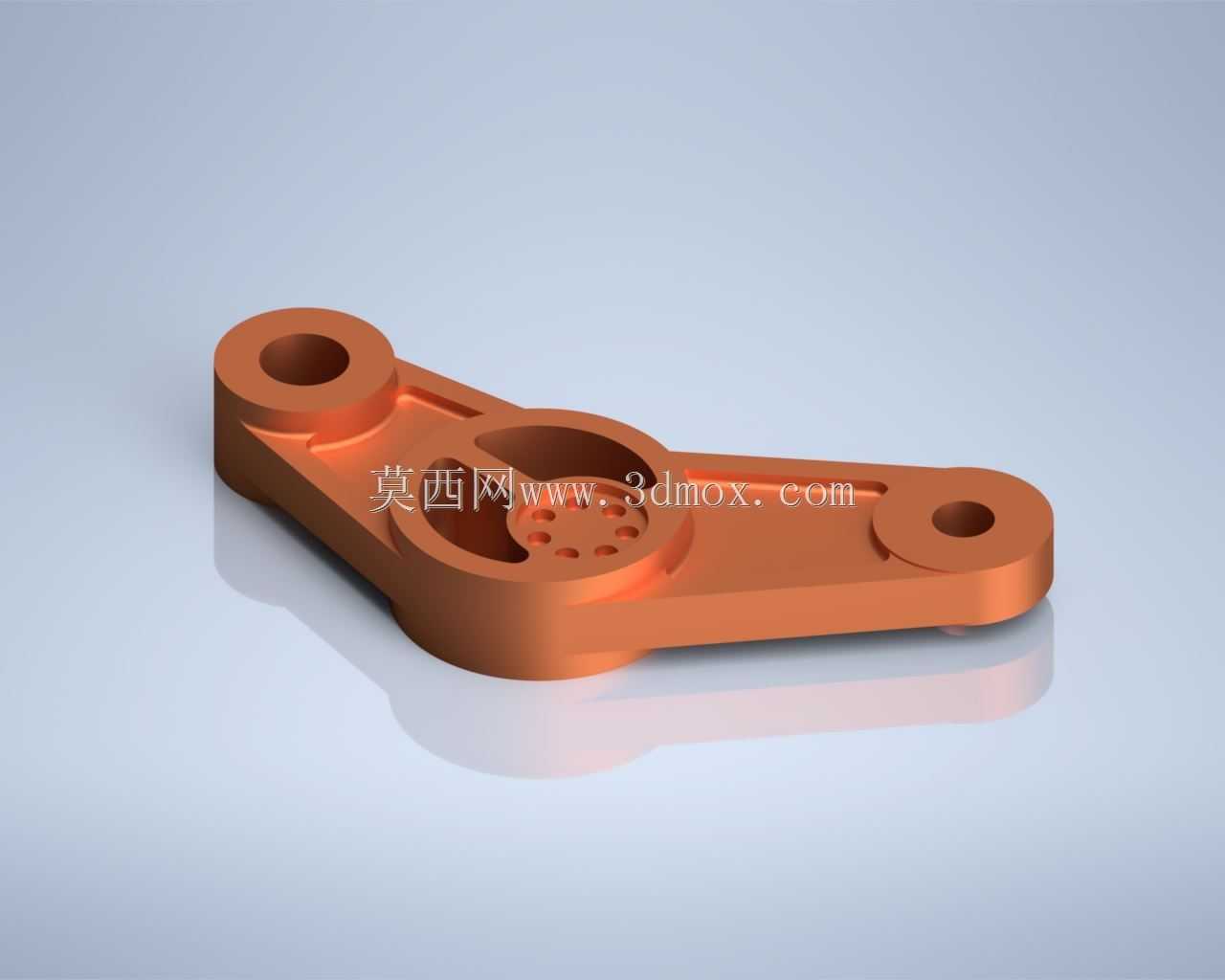

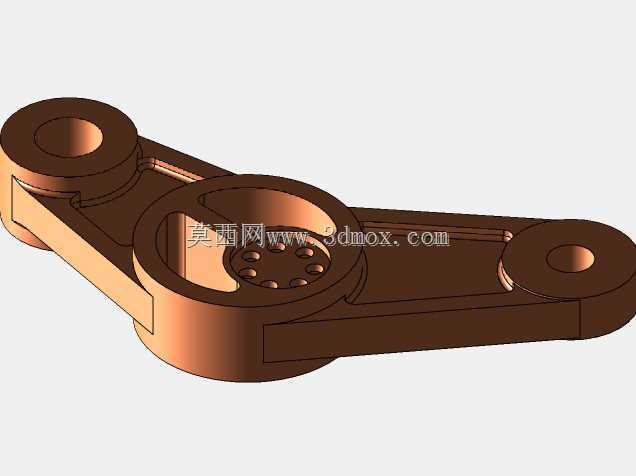

这类双孔铰接摇臂是连杆传动系统里的核心传力构件,日常在轻工自动化输送线的摆料机构、小型包装设备的间歇进给单元、纺织机械的摆线驱动组里都能见到它的身影,核心作用是把转轴端的旋转扭矩转化为指定行程的往复摆动力,或是在两个异轴传动节点之间传递既定轨迹的动力,避免刚性直连带来的运动卡滞与应力集中问题。从结构设计逻辑来看,构件整体采用长条形不对称布局,两端的同轴度要求较高的铰接孔是核心安装基准,孔位的内径公差一般取H7级精度,用来适配标准销轴与无油衬套,保证铰接转动时的间隙控制在0.02mm以内,减少往复摆动过程中的回程误差。中间区域做了大面积的镂空减重设计,不是单纯为了省料,而是在保证整体抗弯截面模量的前提下,降低构件自身的转动惯量,
让高速往复摆动时的驱动端负载更小,启停响应速度更快,镂空区域边缘全部做了R3以上的圆角过渡,避免铣削加工或是压铸成型时出现应力集中点,延长构件的疲劳寿命。两端安装孔的外侧端面都设计了凸台结构,凸台厚度比基体平面高出2mm,这个细节是为了减少安装时的配合接触面积,降低孔端面与安装支座的平面度要求,哪怕支座安装面存在少量平面度误差,也能保证销轴安装后垂直于摇臂基准面,不会出现别劲卡滞的问题。从安装边界来看,构件总长度方向的两个孔中心距是核心安装尺寸,设计时需要严格匹配传动机构的行程要求,中心距的公差一般控制在±0.05mm以内,否则会导致传动轨迹偏移,出现机构运动干涉。构件的整体厚度方向尺寸需要匹配安装空间的轴向间隙,一般预留0.
5-1mm的轴向窜动间隙,避免转动时与相邻的固定构件发生摩擦。构件中部的带孔凸台结构是辅助功能安装位,可以用来固定感应触发片、行程限位撞块或是辅助拉簧的挂点,不用额外在基体上钻孔攻丝,破坏主体的结构强度。材质选择上如果是用于普通低速轻载场景,一般采用压铸铝合金成型,表面做阳极氧化处理提升耐磨性能;如果是用于中载高频摆动的工况,会选用45号钢精铸后做调质处理,铰接孔内压入铜套提升耐磨寿命;如果是用于食品级或是耐腐蚀工况,会采用304不锈钢整体铣削成型,表面做电解抛光处理。建模过程中需要重点关注几个工艺细节:所有的棱边都要做倒角或是圆角处理,避免锐边割伤装配人员,也减少热处理过程中的开裂风险;铰接孔的端面要与孔轴线保证垂直度公差在0.
03mm以内,否则销轴锁紧后会出现转动阻力过大的问题;镂空区域的内壁要保证拔模斜度在1°以上,方便压铸或是铣削加工时的退刀,减少后续的打磨工作量。实际装配调试时,需要先将衬套压入两端的铰接孔内,保证衬套端面与凸台端面齐平,再将摇臂一端固定在驱动转轴上,另一端连接执行构件,手动盘车检查整个摆动行程内是否存在卡滞点,确认运动轨迹无干涉后再锁紧固定螺钉,空载试运行半小时后检查铰接位置的温升,若温升超过40℃则需要调整衬套的配合间隙,加注适量的润滑脂降低摩擦阻力。这类构件看似结构简单,实则每一处的尺寸设计都对应着实际工况的使用需求,没有多余的结构设计,每一个凸台、每一处镂空、每一个圆角都有其对应的工程意义,是机械传动结构里典型的以功能优先的设计案例。
