多耳铰接式机械连接支座结构设计

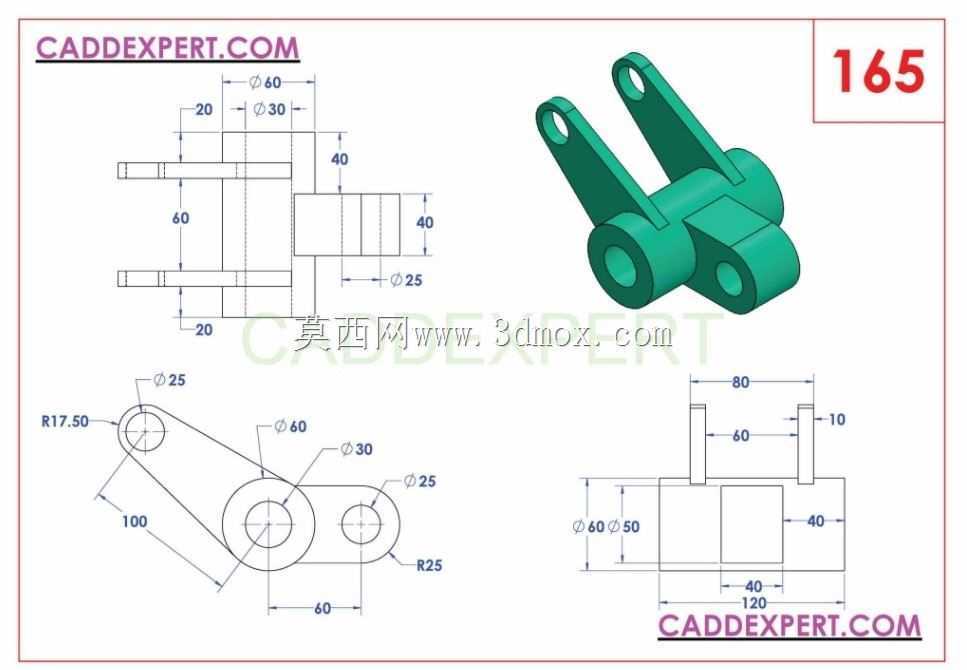

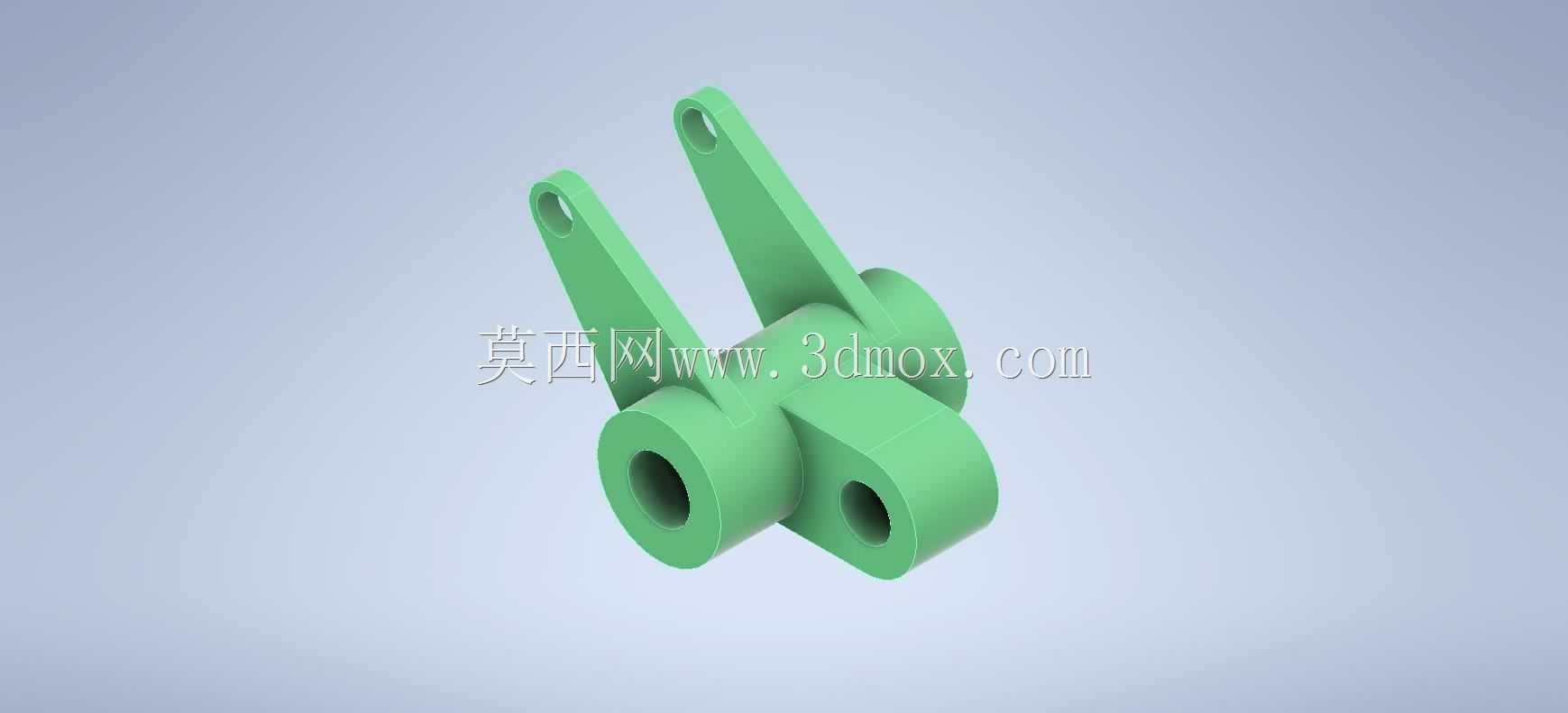

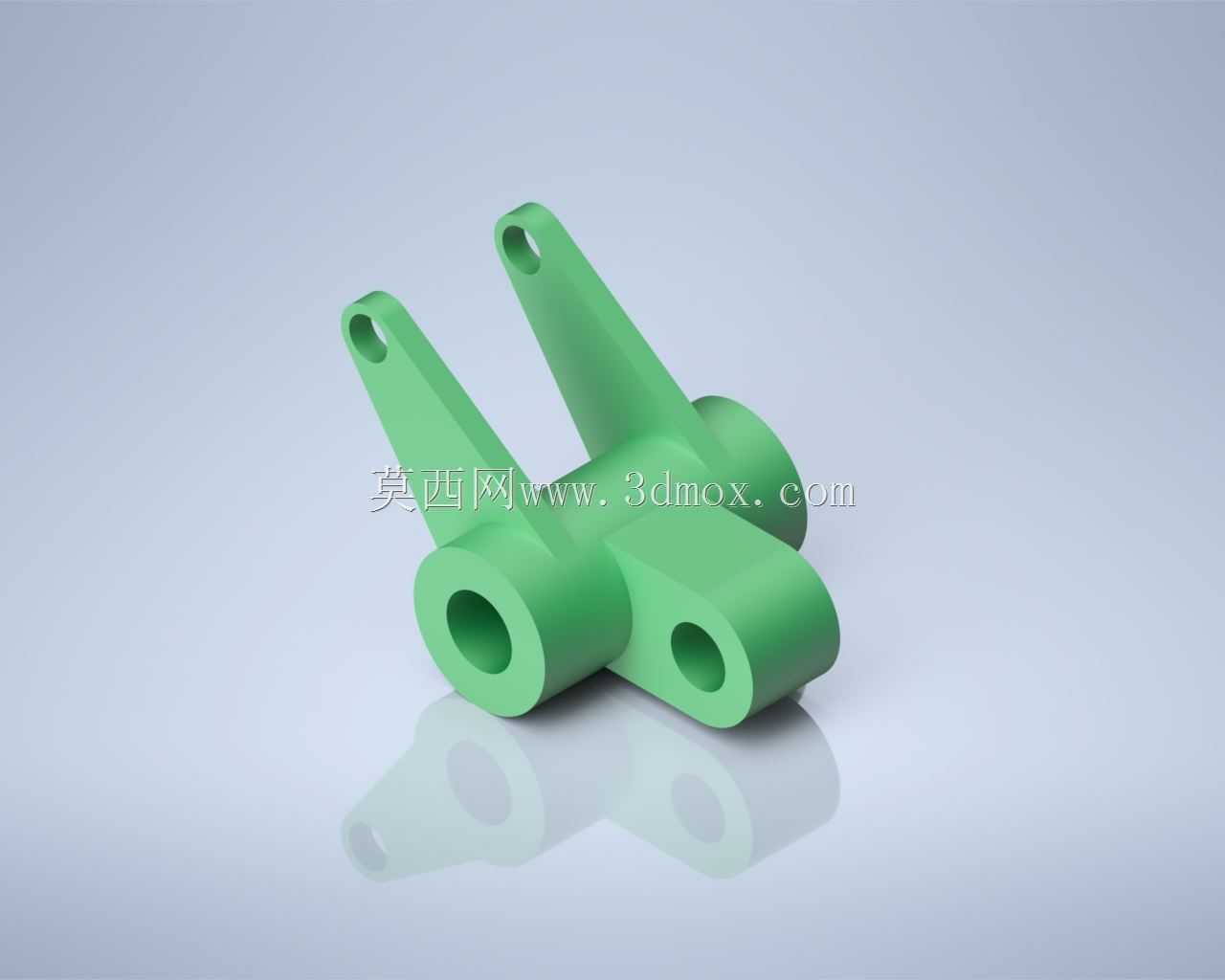

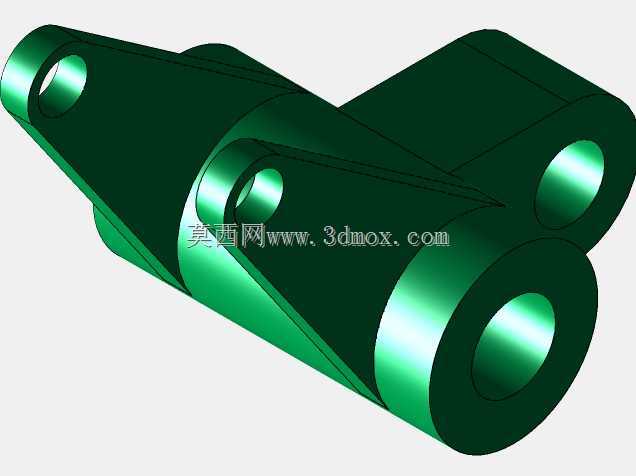

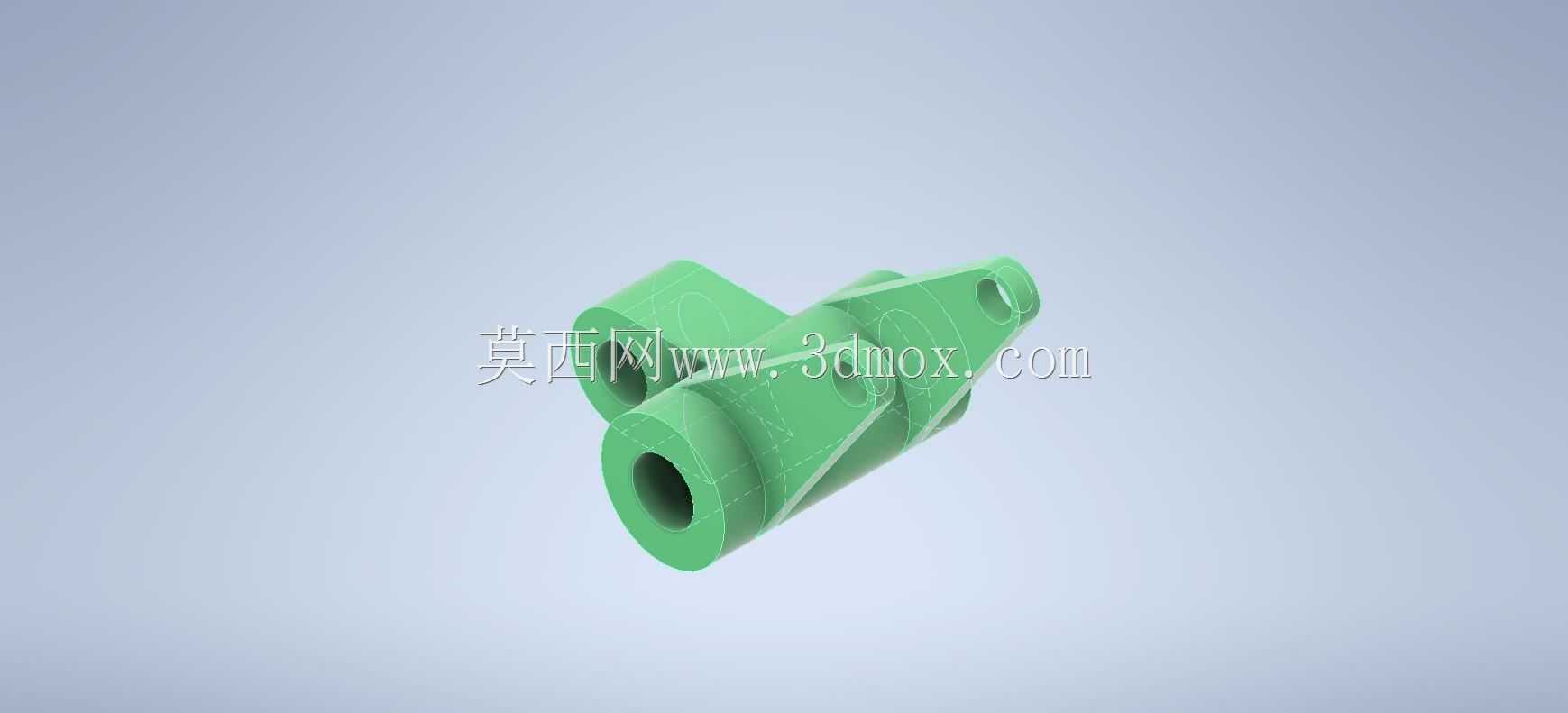

　　这类多耳铰接支座在轻工自动化输送线、小型工装夹具的摆臂联动结构中应用十分广泛，日常做非标设备结构设计时，这类零件往往是联动机构的核心受力转接件，既要承担摆臂往复摆动的交变载荷，又要保证相邻铰接部件的转动同轴度，避免长期运行出现卡滞、磨损不均的问题。从结构功能来看，零件上三个带通孔的筒状结构分别对应不同的铰接点位：下方两个平行布置的同轴通孔，主要用于和设备固定基座上的安装销轴配合，作为整个摆臂组件的转动支点，孔径公差一般取H7级，和销轴采用间隙配合，保证转动顺滑无卡滞，同时配合面的粗糙度要控制在Ra1.6以内，减少长期往复转动带来的磨粒磨损。上方两个斜向伸出的耳片结构，分别对接两个独立的驱动摆杆，其中一个耳片连接动力输入连杆，

　　承接气缸或者电动推杆的直线往复驱动力，另一个耳片连接从动执行件，将动力传递到末端的执行工位，比如输送线上的挡料拨叉、工装夹具的压臂联动结构，都能看到这类双输出耳片的铰接支座设计。做这类零件的三维建模时，首先要确定的是下方两个安装孔的中心距，这个尺寸直接决定了支座在基座上的安装边界，中心距偏差超过0.1mm就会导致安装时销轴无法顺利穿入，甚至出现装配应力，长期运行会造成支座根部断裂。两个上耳片的伸出角度需要根据联动机构的行程来核算，要保证摆杆在整个摆动行程范围内，耳片和相邻构件不会发生运动干涉，建模时可以先做运动仿真，模拟摆杆从初始位置到极限位置的全行程轨迹，确认耳片的外形轮廓不会和周边的固定结构产生刮擦。

　　零件的壁厚设计要结合受力情况来定，筒状铰接部位的壁厚不能小于孔径的1/5，避免销轴受力时筒壁出现胀裂，耳片和下方筒体连接的位置要做足够大的圆角过渡，减少应力集中，因为这个位置是整个零件受力最大的区域，设备运行中频繁的交变载荷很容易在直角过渡的位置产生疲劳裂纹，圆角半径一般取壁厚的0.8-1倍，既能分散应力，也不会因为圆角过大影响相邻零件的装配空间。从安装边界来看，这类支座的底部一般是平面结构，装配时贴合基座的安装面，不需要额外做定位凸台，依靠两个销轴孔的配合精度就能保证安装位置准确，零件整体的外形轮廓要控制在安装工位的预留空间内，尤其是两个上耳片斜向伸出的最远点，不能超出设备的安全防护边界，

　　避免运行过程中剐蹭到周边的管线或者操作人员。实际生产中这类零件一般采用铝合金压铸或者尼龙加纤注塑成型，轻量化的同时能满足常规轻载工况的强度要求，如果是重载工况下使用，也可以采用45号钢铸造成型后再做机加工，铰接孔的位置做淬火处理提高表面硬度，延长零件的使用寿命。建模过程中还要注意各个孔位的端面垂直度，尤其是铰接孔的两个端面，要保证和孔轴线垂直，否则装配时垫片或者连杆端面和支座端面会出现偏磨，转动阻力变大，还会产生异常噪音。另外两个上耳片的孔位同轴度也要控制在0.05mm以内，不然穿入销轴后会出现别劲的情况，不仅会增大驱动件的负载，长期运行还会造成耳片变形，导致整个联动机构的动作精度下降。很多新手做这类零件建模的时候，容易忽略过渡位置的拔模斜度，如果是采用注塑或者压铸工艺生产，所有和开模方向一致的侧壁都要做1-1.5度的拔模斜度，避免生产时出现脱模困难、零件表面拉伤的问题，铰接孔的位置如果是采用模具抽芯成型，也要保证抽芯方向和孔轴线一致，避免孔壁出现台阶影响装配。这类零件虽然结构不算复杂，但是作为联动机构的核心转接件，每一处尺寸的设计都和整个机构的运行稳定性直接相关，建模时不能只照着参考图描外形，要结合实际的装配需求、受力情况、生产工艺来调整各个结构的细节参数，才能保证做出来的模型能直接用于实际生产，而不是只能做外观展示。
