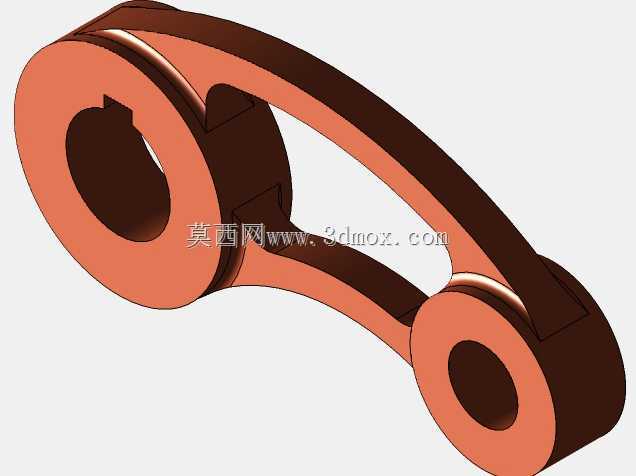

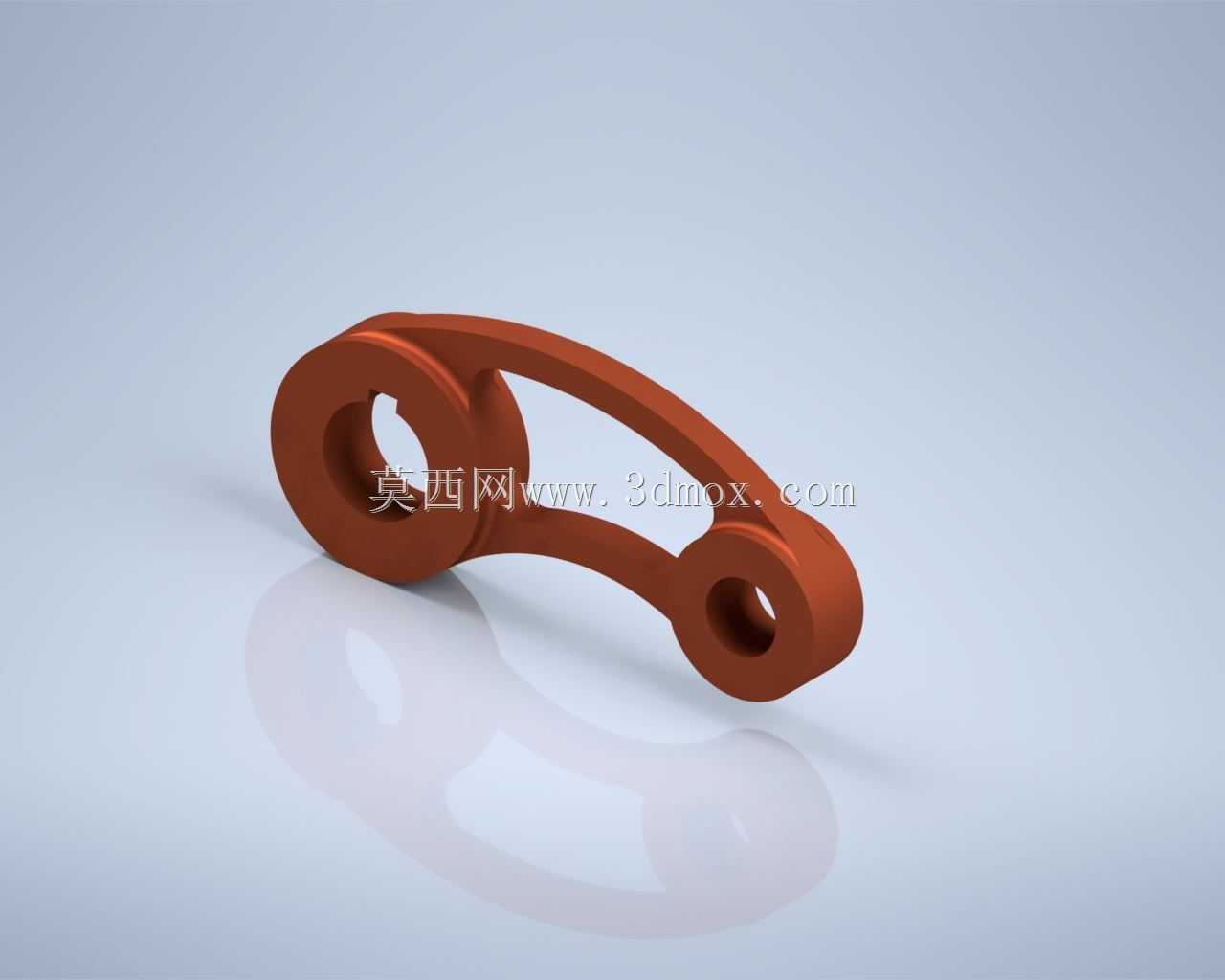

双孔弧形连接连杆结构三维建模练习件

　　这类双孔弧形连杆属于机械传动系统里常见的铰接式连接件，在轻工自动化输送线、小型工装夹具的摆臂机构、教学演示用连杆机构实训台里都有大量同结构的应用场景，核心作用是在两个定轴铰接点之间传递往复摆动力，同时通过自身的弧形杆身避让机构运动路径上的其他零部件，避免运动干涉。从实际使用场景来看，这类零件大多用在载荷不大、传动行程固定的中低速摆动机构里，比如小型包装设备的拨料摆臂、工位切换机构的传动连杆、检测设备的探头摆架连接部位，工作时两端的孔位分别通过销轴与主动摆臂、从动执行件连接，杆身随主动件的转动做定角度往复摆动，不需要承受大的冲击载荷，但是对孔位的同轴度、杆身的刚性有基础要求，避免长期摆动后出现孔位磨损、杆身形变导致的传动精度下降。

　　从设计思路上看，这个零件的结构完全围绕铰接传动的核心需求展开，两端的同轴环形凸台是核心功能部位，凸台的厚度要匹配对应销轴的安装长度，内孔的直径公差要根据配合的销轴类型选择，间隙配合的话通常留0.02-0.05mm的装配间隙，方便销轴拆装同时避免摆动时出现过大的旷量；连接两个凸台的弧形杆身采用等截面的流线型设计，一方面是相比直杆结构可以在相同孔心距的情况下，让杆身的弯曲弧度避开运动路径上的相邻零件，比如机构上的传感器支架、走线槽、其他传动杆件，另一方面弧形的过渡结构可以减少直杆与凸台直角连接处的应力集中，提升零件的抗疲劳性能，长期往复摆动时不容易在连接根部出现断裂。

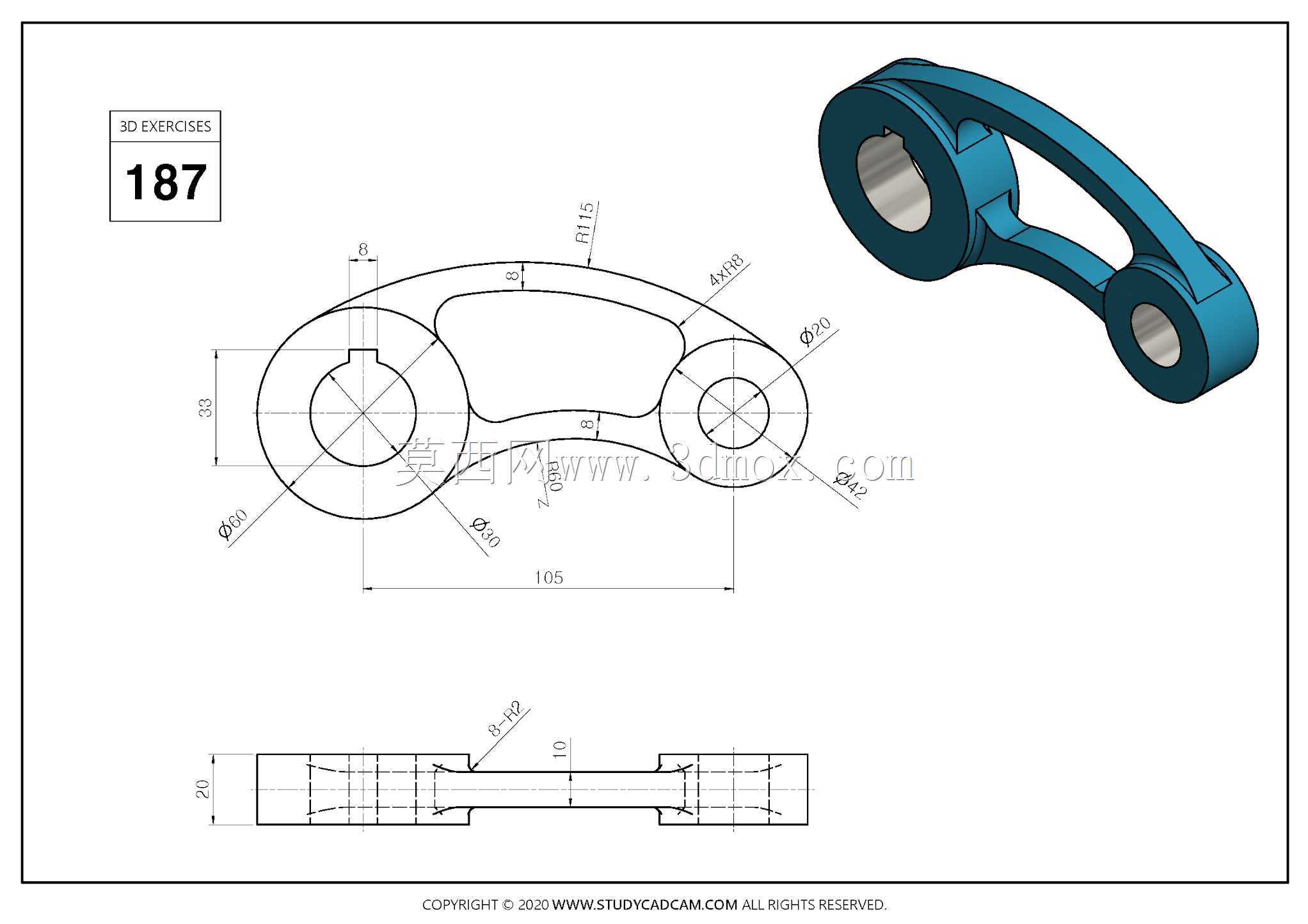

　　关于外形尺寸与安装边界，这类练习件的孔心距通常根据对应机构的传动行程确定，常规同结构零件的孔心距在60mm-120mm区间，两端凸台的外径一般是内孔直径的2-2.5倍，保证凸台有足够的壁厚承受销轴传递的径向力，不会出现凸台开裂的情况；杆身的截面厚度和凸台厚度保持一致，宽度通常取凸台外径的三分之一左右，既保证杆身有足够的抗弯曲刚性，又不会因为截面过大增加不必要的零件重量。安装时需要注意，两端孔位的铰接轴线必须保持平行，否则会在摆动过程中产生额外的侧向扭力，加速孔位和销轴的磨损，同时杆身的弧形内侧要预留至少3mm的安全间隙，确保摆动全程不会和周边零部件发生刮擦；如果是用在有防尘要求的设备里，两端的内孔还可以预留卡簧槽，用来安装防尘圈或者轴用挡圈，限制销轴的轴向窜动，提升机构的运行稳定性。

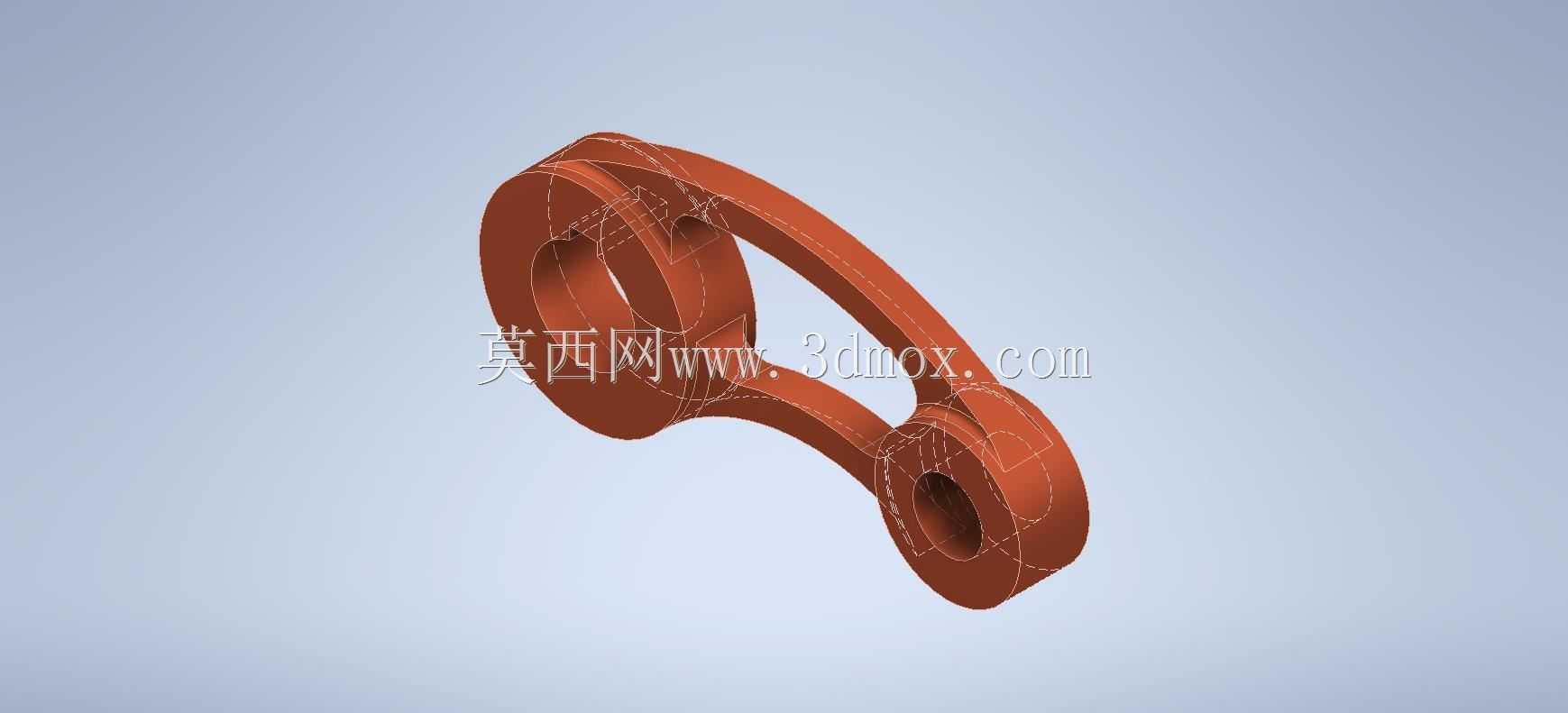

　　从建模逻辑来看，绘制这个零件的时候首先要确定两个铰接孔的中心距和相对位置，先做出两端凸台的基础回转特征，再通过草绘绘制弧形杆身的轮廓线，注意杆身和凸台的连接处要做圆角过渡，圆角半径通常取杆身厚度的0.2-0.3倍，避免应力集中；之后可以对凸台的外边缘做小尺寸倒角，去除加工毛刺，也方便装配时的导向。实际生产中这类零件如果是小批量制作可以选用6061铝合金加工，重量轻且加工成本低，如果是用在有耐磨要求的部位，可以选用45号钢制作后做表面发黑处理，提升防锈能力和表面硬度，内孔部位还可以根据需求加装铜套，减少铰接部位的磨损，延长零件的使用寿命。
